Машина для різання дроту з нефриту та дорогоцінних каменів Рішення

Висока інтеграція та висока продуктивність

Системне рішення машини для різання дроту з нефриту та каменю використовує схему керування EtherCAT серії VEICHI VC5. У всьому рішенні використовуються незалежно розроблені продукти VEICHI, включаючи контролер руху VC5, високопродуктивний сервопривод SD700, економічний сервопривод SD710 тощо. Воно точно керує 7 основними осями руху, відповідаючи вимогам високої швидкості та високої швидкості. - потребує точності.

Усе системне рішення за допомогою технології двоядерної архітектури використовує потужні можливості керування рухом для роботи дротового обладнання на високій швидкості, зменшуючи величезний тиск, який виникає під час різання нефриту та каменю. Застосовуючи підхід до різання одним дротом і поєднуючи його із зворотно-поступальним рухом дротів з алмазним покриттям, між дротом і нефритом або каменем створюється ефект різання. Це забезпечує безперервне різання протягом понад 72 годин, що забезпечує гладку та рівну поверхню різання. Одночасно це зменшує витрати та скорочує час, досягаючи ефекту економії, що максимізує результати з мінімальними зусиллями!

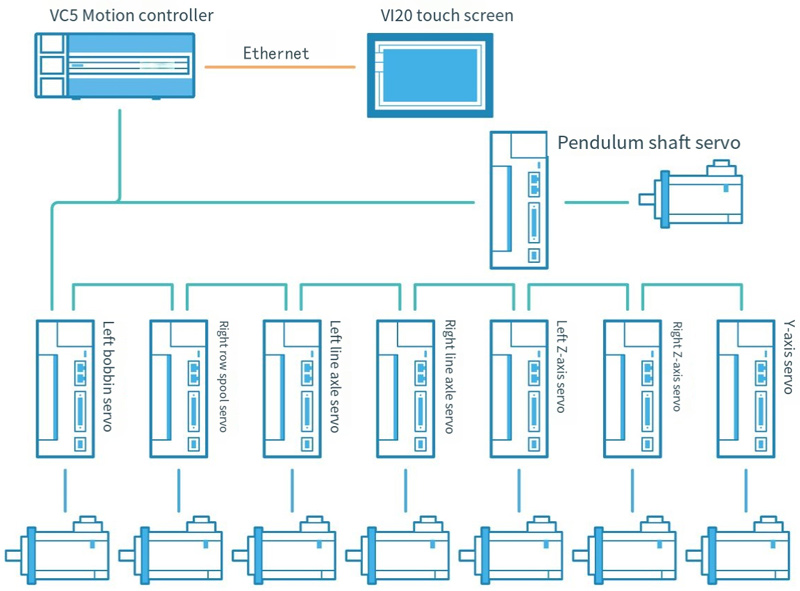

Системне рішення машини для різання дроту з нефриту та дорогоцінного каміння

Наукова структура, "Експертний рівень" Точний драйв

Механізм упорядкування проводів: інтуїтивно зрозуміле налаштування зв’язків електронних кулачків, наукова передача команд приводу.

Шпинделі для намотування та розмотування дроту: з’єднані та керовані шпинделем, що обертається, швидко регулюють співвідношення намотування та розмотування.

Механізм осі Y: після різання вручну відрегулюйте швидкість різання вперед і назад.

Механізм поворотного важеля: досягайте високоточного постійного натягу з коливаннями в межах 0,2 Н.

Поєднання операцій для підвищення ефективності та стабільності - "Подвійні оновлення"

Завдяки використанню зворотно-поступального руху дроту з алмазним покриттям зі швидкістю різання до 900 м/хв коефіцієнт використання значно покращується. Намотування та розмотування дроту контролюється для досягнення стабільності в межах +3°. коливання хитного плеча за допомогою високопродуктивних алгоритмів. На основі шаблонів для намотування та розмотування дроту та з керуванням підйомної осі для подачі матеріалу здійснюється точне та ефективне різання нефриту та каменю.

Ефективні алгоритми, оптимальне керування процесом

Завдяки інтеграції інтелектуальної технології зі сценаріями та процесами різання було розроблено унікальний та ефективний алгоритм процесу. Він точно розраховує траєкторію руху кожної позиції, автоматично досягаючи точного керування процесом.

Незалежні дослідження та розробки, стійкий прогрес

Контролер руху VC5

Серія VEICHI VC5, нове покоління високопродуктивних невеликих ПЛК із шинною архітектурою, використовує двоядерну технологію та має потужні можливості керування рухом. Завдяки швидкому циклу зв’язку до 250 мкс і точності часу синхронізації в межах ±80 нс, це забезпечує точне керування різанням нефриту та каменю. Підтримуючи до 48 справжніх осей керування рухом шини EtherCAT, він відповідає вимогам до осей і суворим вимогам контролю витрат у процесах різання нефриту та каменю.

Сенсорний екран VI20

Серія VEICHI VI20, людино-машинний інтерфейс нового покоління Інтернету речей, може насолоджуватися повними промисловими послугами хмарної платформи Інтернету речей із додатковим модулем FLink IoT. Він має промисловий корпус із АБС-пластику з перевагами низької вартості та високої надійності. РК-дисплей високої чіткості та високої яскравості забезпечує максимальний кут огляду до 170°.

Сервопривід SD700

Високопродуктивний сервопривод серії VEICHI SD700 має частоту відгуку до 3,0 кГц, що швидко задовольняє потреби в динамічному відгуку. Спостереження за швидкістю та ідентифікація інерції навантаження значно підвищують точність відстеження траєкторії різання.

Сервопривод SD710

Універсальний сервопривод серії VEICHI SD710 успадкував чудову продуктивність від продуктів VEICHI з подвійним оновленням апаратного забезпечення та структури, що зменшило обсяг моделі 5R5 на 30%. Завдяки надзвичайно високій частоті відгуку сервоприводу та потужній конфігурації шини він відповідає вимогам швидкого відгуку процесів різання нефриту та каменю.

Серводвигун V7E

Високопродуктивний серводвигун серії VEICHI V7E оснащено стандартним 23-розрядним абсолютним кодером, що забезпечує передову точність у галузі. Розроблений з 10-рівневою структурою з 12 пазами, він може похвалитися характеристиками високої швидкості, сильної здатності до перевантаження та високої точності, повністю задовольняючи вимоги верстатів для різання дроту з нефриту та каменю.

У майбутньому VEICHI уважно стежитиме за вимогами ринку, покладаючись на платформи автоматизації та глибоке розуміння галузевих процесів. З одного боку, він продовжить збільшувати інвестиції в дослідження та розробки, щоб забезпечити різні галузі більш професійними системними рішеннями. З іншого боку, це прискорить розширення в напрямку оцифрування та інтелекту, допомагаючи клієнтам у досягненні комплексних покращень ефективності виробництва, загальної енергоефективності та переваг підприємства!
