Машина для розрізання паперових рушників Рішення

Вступ

Ця машина використовується для автоматичного різання нетканих матеріалів, бавовняних м’яких рушників, серветок для обличчя тощо, розрізання довгих частин матеріалів на невеликі частини заданої довжини та пакування їх у пакети для подальшого процесу .

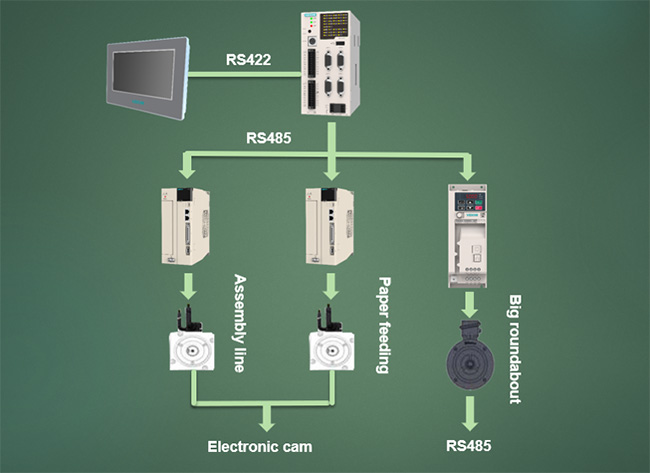

Топологія системи

Основні моменти програми

1. У системі використовується контролер руху VEICHI V5-MC104, апаратна архітектура з подвійним процесором, а базова швидкість обробки вища.
2. Централізоване керування інтерфейсом «людина-машина», стабільна продуктивність, простота експлуатації та обслуговування.
3. Електронний кулачок гарантує м'якість і точність, підтримує безперервне годування і режими інтервального годування.
4. З’єднання між контролером V5 і сервоприводом використовує високошвидкісний диференціальний сигнал, який має високу стабільність і не сприйнятливий до перешкод. Максимальна швидкість імпульсу диференціального імпульсного порту становить 3M, завдяки чому можна досягти надзвичайно високої точності керування.

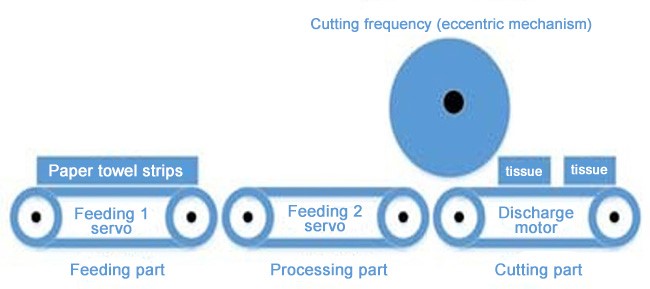

Принцип процесу

Довга частина матеріалу надсилається на стрічку подачі, а стрічка подачі надсилає його до секції обробки. Стрічка в секції обробки виконує точну подачу синхронно з переривчастим різанням роторного різака, керованого частотним перетворювачем. Маленькі шматочки матеріалу після розрізання заднього кінця направляються через стрічку подачі для прямого пакування та використання обладнанням заднього кінця.

Технічний покажчик

Швидкість різання 200 упаковок/хв (довжина матеріалу 200 мм).
Точність різання ±0,5 мм.

Застосування
