ЧМІ серії VI20
- Використовуючи РК-дисплей високої чіткості та високої яскравості, максимальний кут огляду досягає 170 градусів;
- Володіти потужним вбудованим операційним програмним забезпеченням, а саме програмним забезпеченням периферійних обчислень;
- Віддалена конфігурація даних польового пристрою можлива через Flnk;
- Потужна платформа SAAS на основі структури B/S;
Каталог
Зверніться до служби підтримки
Електронна поштаОгляд продукту

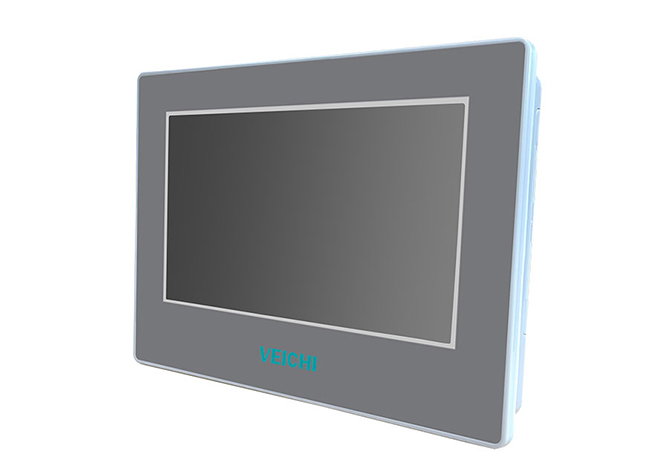

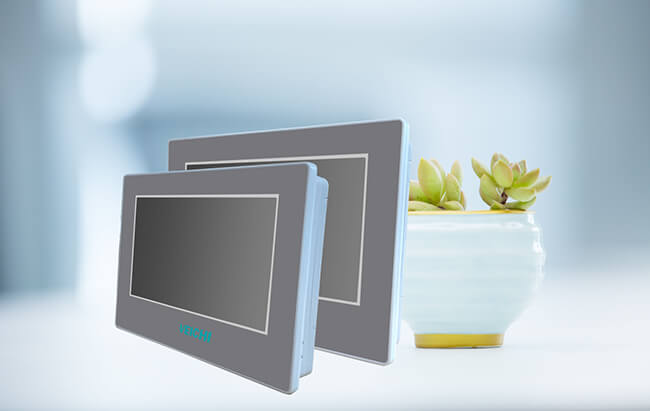

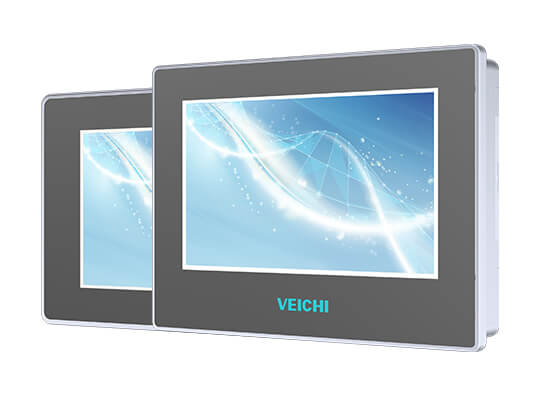

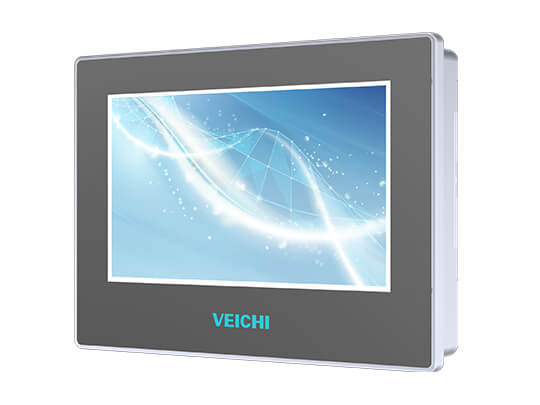

Промисловий HMI серії VI20 від VEICHI — це нове покоління IoT HMI з промисловим ABS-пластиковим корпусом і високою надійністю. Нова модель має більш практичний підхід до низхідного кабелю та кращий зовнішній вигляд. Також доступні моделі з вищою роздільною здатністю.
За допомогою модуля FLink IOT ви можете негайно оновити IOT HMI і користуватися повною та зручною послугою промислової хмарної платформи IOT.

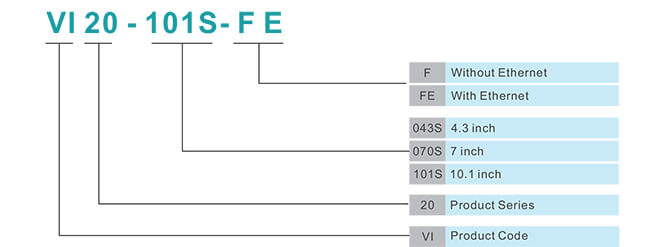

Опис моделі
Функції продукту

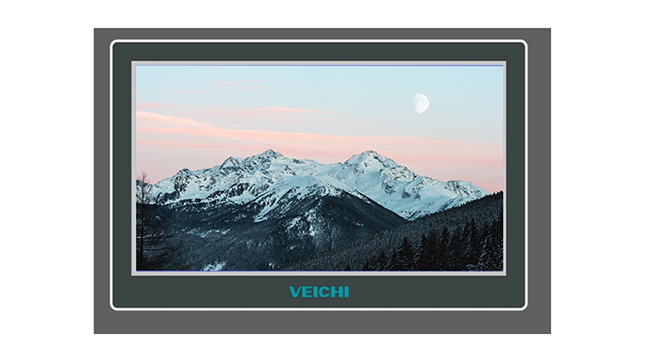

HD, підсвічування, повний кут огляду: на РК-дисплеї високої чіткості та високої яскравості максимальний кут огляду досягає 170 градусів.
Підтримка периферійних обчислень: мати потужне вбудоване операційне програмне забезпечення, а саме програмне забезпечення для периферійних обчислень.
1. Локальна роздільна здатність 300+ протоколів.
2. VPN і функції маршрутизації.
3. Функція зберігання даних.
4. Підтримка MQTT.
Підтримка модуля розширення Flink IOT: віддалена конфігурація даних польових пристроїв можлива через Flnk.
1. Віддалене завантаження ПЛК.
2. Конфігурація даних.
3. Запит історичних даних.
4. Конфігурація сигналізації.

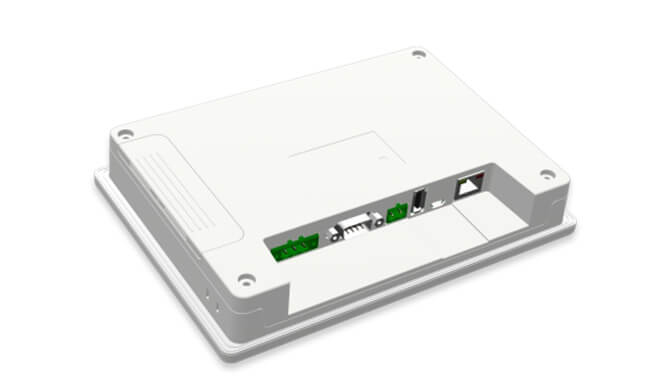

Гніздо для картки модуля розширення
Модуль підтримки: FLink,FLink-2G(-A),FLink-4G(-A), FLink-4G(-C),FLink-WiFi(-A).< /p>
Підтримка хмарної платформи Flex Cloud: потужна платформа SAAS на основі структури B/S.
1. Моніторинг конфігурації.
2. Моніторинг карти.
3. Звіт про дані.
4. Мобільний ДОДАТОК.
Розмірний креслення для встановлення

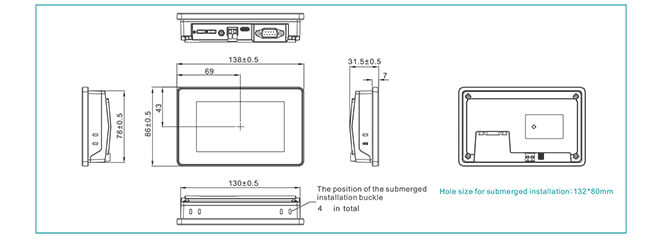

Габаритні креслення VI20-043S-F

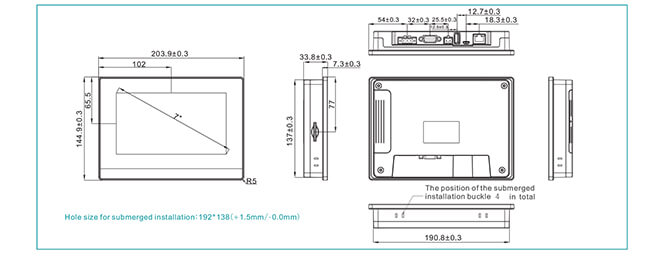

Габаритні креслення VI20-070S-F/VI20-070S-FE

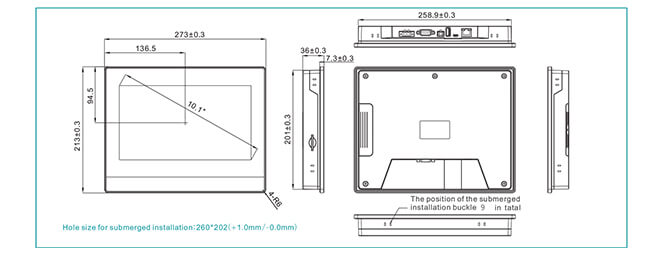

Габаритні креслення VI20-101S-F/VI20-101S-FE
Промислове застосування для VI20
Застосування: нафта та природний газ, хімічні фармацевтичні препарати та інші електричні середовища, які потребують захисту від вибуху.
Технічні характеристики
| Модель: VI20-043S-F | Дисплей: 4,3” 16:9 TFT РК-екран Роздільна здатність: 800×480 Колір: 16 біт Яскравість: 250 кд/м² Підсвічування: LED Термін служби LCD: 50000 годин Сенсорний екран: 4-провідний промисловий резистивний сенсорний екран ЦП: 720 МГц ARM Пам'ять: 64 МБ RAM + 128 МБ Flash РТК: С Ethernet: Без Порт USB: один інтерфейс OTG Type-C Спосіб завантаження програми: USB Slave/U Disk (потрібен адаптерний кабель) Послідовний інтерфейс зв'язку: COM1RS232/RS485/RS422 COM3: RS232 Кут огляду LCD (T/B/L/R): 80'/80'/80'/80' |
|---|---|
| Модель: VI20-070S-F | Дисплей: 7” 16:9 TFT LCD екран Роздільна здатність: 1024×600 Колір: 24 біта Яскравість: 350 кд/м² Підсвічування: LED Термін служби LCD: 50000 годин Сенсорний екран: 4-провідний промисловий резистивний сенсорний екран ЦП: 600 МГц ARM Cortex-A8 Пам'ять: 128M Flash + 128M DDR3 RTC: вбудований годинник реального часу Ethernet: Без Порт USB: один порт USB Slave 2.0, один порт USB Host 2.0 Спосіб завантаження програми: USB Slave/U Disk; Послідовний інтерфейс зв’язку: COM1:RS232/RS485/RS422 COM2:RS485 COM3:RS232 Кут огляду LCD (T/B/L/R): 85'/85'/85'/85' |
| Модель: VI20-070S-FE | Дисплей: 7” 16:9 TFT LCD екран Роздільна здатність: 1024×600 Колір: 24 біта Яскравість: 350 кд/м² Підсвічування: LED Термін служби LCD: 50000 годин Сенсорний екран: 4-провідний промисловий резистивний сенсорний екран ЦП: 600 МГц ARM Cortex-A8 Пам'ять: 128M Flash + 128M DDR3 RTC: вбудований годинник реального часу Ethernet: 1 канал 10M/100M адаптивний Порт USB: один порт USB Slave 2.0, один порт USB Host 2.0 Спосіб завантаження програми: USB Slave/U Disk/Ethernet Послідовний інтерфейс зв’язку: COM1:RS232/RS485/RS422 COM2:RS485 COM3:RS232 Кут огляду LCD (T/B/L/R): 85'/85'/85'/85' |
| Модель: VI20-101S-F | Дисплей: 10,1” 16:9 TFT LCD екран Роздільна здатність: 1024×600 Колір: 24 біта Яскравість: 400 кд/м² Підсвічування: LED Термін служби LCD: 50000 годин Сенсорний екран: 4-провідний промисловий резистивний сенсорний екран ЦП: 600 МГц ARM Cortex-A8 Пам'ять: 128M Flash + 128M DDR3 RTC: вбудований годинник реального часу Ethernet: Без Порт USB: один порт USB Slave 2.0, один порт USB Host 2.0 Спосіб завантаження програми: USB Slave/U Disk Послідовний інтерфейс зв'язку: COM1: RS232/RS485/RS422 COM3: RS232 Кут огляду LCD (T/B/L/R): 85'/85'/85'/85' |
| Модель: VI20-101S-FE | Дисплей: 10,1” 16:9 TFT LCD екран Роздільна здатність: 1024×600 Колір: 24 біта Яскравість: 400 кд/м² Підсвічування: LED Термін служби LCD: 50000 годин Сенсорний екран: 4-провідний промисловий резистивний сенсорний екран ЦП: 600 МГц ARM Cortex-A8 Пам'ять: 128M Flash + 128M DDR3 RTC: вбудований годинник реального часу; Ethernet: 1 канал 10M/100M адаптивний Порт USB: один порт USB Slave 2.0, один порт USB Host 2.0 Спосіб завантаження програми: USB Slave/U Disk/Ethernet Послідовний інтерфейс зв’язку: COM1:RS232/RS485/RS422 COM2:RS485 COM3:RS232 Кут огляду LCD (T/B/L/R): 85'/85'/85'/85' |
| Модель: VI20-043S-F | Номінальна потужність: < 2,5 Вт Номінальна напруга: DC24V, робочий діапазон DC 9V~28V Захист живлення: із захистом від грозових перенапруг Допустимі втрати потужності: < 5 мс CE&RoHS: Відповідає EN61000-6-2:2005 стандарт EN61000-6-4:2007; Сплеск блискавки±1KV Груповий пульс±2KV; Статичний контакт 4KV Розряд повітря 8KV Відповідає RoHS |
|---|---|
| Модель: VI20-070S-F | Номінальна потужність: < 10 Вт Номінальна напруга: DC24V, робочий діапазон DC 9V~28V Захист живлення: із захистом від грозових перенапруг Допустимі втрати потужності: < 5 мс CE&RoHS: Відповідає стандарту EN61000-6-2:2005EN61000-6-4:2007 Відповідає RoHS грозовий перенапруг±1KVГруповий імпульс±2KV Статичний контакт 4KV, повітряний розряд 8KV |
| Модель: VI20-070S-FE | Номінальна потужність: < 10 Вт Номінальна напруга: DC24V, робочий діапазон DC 9V~28V Захист живлення: із захистом від грозових перенапруг Допустимі втрати потужності: < 5 мс CE&RoHS: Відповідає стандарту EN61000-6-2:2005EN61000-6-4:2007 Відповідає RoHS грозовий перенапруг±1KVГруповий імпульс±2KV Статичний контакт 4KV, повітряний розряд 8KV |
| Модель: VI20-101S-F | Номінальна потужність: < 10 Вт Номінальна напруга: DC24V, робочий діапазон DC 9V~28V Захист живлення: із захистом від грозових перенапруг Допустимі втрати потужності: < 5 мс CE&RoHS: Відповідає стандарту EN61000-6-2:2005EN61000-6-4:2007 Відповідає RoHS грозовий перенапруг±1KVГруповий імпульс±2KV Статичний контакт 4KV, повітряний розряд 8KV |
| Модель: VI20-101S-FE | Номінальна потужність: < 10 Вт Номінальна напруга: DC24V, робочий діапазон DC 9V~28V Захист живлення: із захистом від грозових перенапруг Допустимі втрати потужності: < 5 мс CE&RoHS: Відповідає стандарту EN61000-6-2:2005EN61000-6-4:2007 Відповідає RoHS грозовий перенапруг±1KVГруповий імпульс±2KV Статичний контакт 4KV, повітряний розряд 8KV |
| Модель: VI20-043S-F/VI20-070S-F/VI20-070S-FE/VI20-101S-F/VI20-101S-FE | Робоча температура Температура зберігання: 0~50 ℃ Температура зберігання: від мінус 20 ℃ до 60 ℃ Анти-УФ: Заборонено працювати в сильному ультрафіолетовому середовищі (наприклад, під прямими сонячними променями) Вологість навколишнього середовища: 10~90% відносної вологості (без конденсації) Ударостійкість: 10~25 Гц (напрямок X/Y/Z 2G/30 хвилин) Спосіб охолодження: природне повітряне охолодження |
|---|
| Модель: VI20-043S-F | Ступінь захисту: передня панель відповідає стандарту IP65 (встановлюється на шафах із плоскими панелями), а задня панель відповідає стандарту IP20 Механічна структура: Інженерні пластмаси Розмір отвору: 132 мм × 80 мм Габаритний розмір: 138 мм × 86 мм × 32 мм Загальний розмір: близько 560 г |
|---|---|
| Модель: VI20-070S-F/VI20-070S-FE | Ступінь захисту: передня панель відповідає стандарту IP65 (встановлюється на шафах із плоскими панелями), а задня панель відповідає стандарту IP20 Механічна структура: Інженерні пластмаси Розмір отвору: 192 мм × 138 мм Габаритний розмір: 204 мм × 145 мм × 33,8 мм Загальний розмір: близько 890 г |
| Модель: VI20-101S-F/VI20-101S-FE | Ступінь захисту: передня панель відповідає стандарту IP65 (встановлюється на шафах із плоскими панелями), а задня панель відповідає стандарту IP20 Механічна структура: Інженерні пластмаси Розмір отвору: 260 мм × 202 мм Габаритний розмір: 273 мм × 213 мм × 36 мм |
