Машина для згинання обручів Рішення

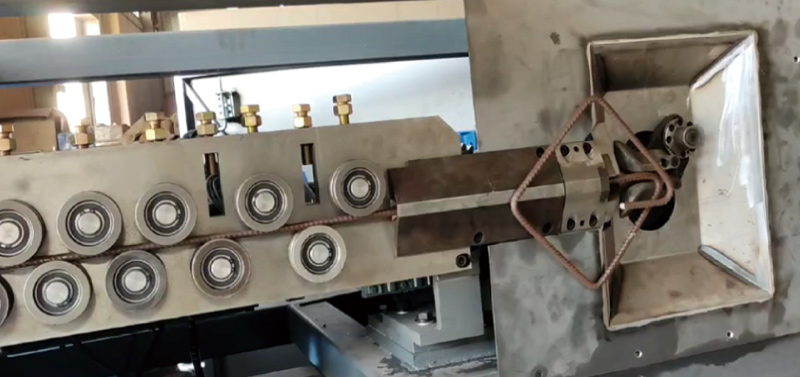

Згинальний верстат для згинання арматури вирізняється своєю швидкістю роботи, точністю та ефективністю, яку зазвичай можна знайти на будівельних майданчиках, залізобетонних виробах і підприємствах з обробки арматури.

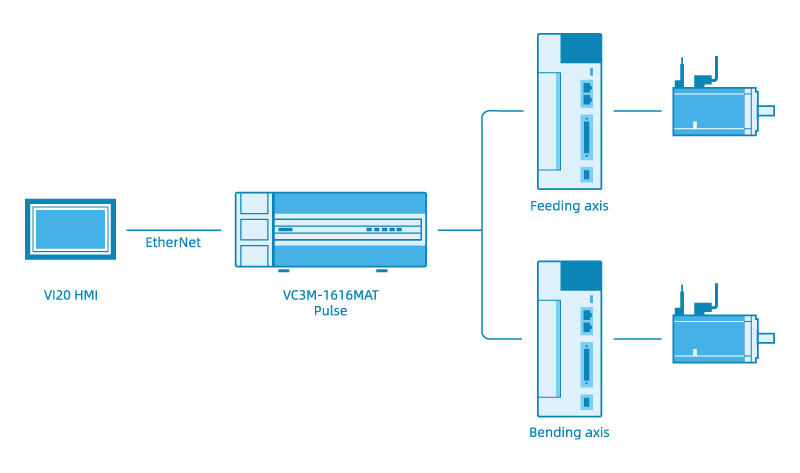

Топологія системи

1. Система керування зосереджена навколо контролера VC3 і використовує двоядерну архітектуру FPGA + ARM. Він підтримує до 8-осьового імпульсного виведення та такі функції, як шина CAN, зв’язок Ethernet, електронна камера, інтерполяція тощо для верстатів, текстилю, упаковки, пластмас, сталі, медичних галузей тощо.

2. Система сенсорного екрану VI20 може похвалитися великим обсягом пам’яті, широкими функціями та швидкою реакцією, підтримкою полотна HMI, обчислень макросів, сформульованого зберігання, моніторингу сигналів тривоги в режимі реального часу та зберігання даних тривог тощо, а зв’язок між екраном і ПЛК через Ethernet забезпечує швидку роботу. і стабільний обмін даними.

3. Сервосистема використовує повне замкнуте керування для запобігання ковзанню подачі та повітряного охолодження з високою ефективністю охолодження та меншою кількістю збоїв у роботі.

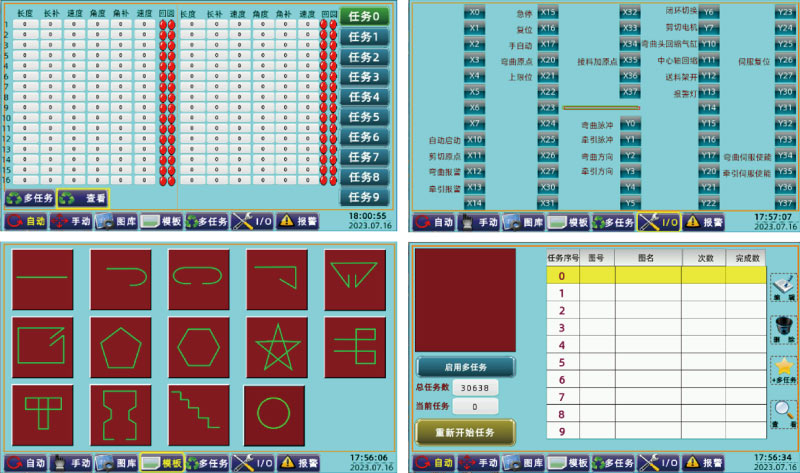

Системна функція

Власна графіка

Налаштуйте графіку, як-от дуги та кути, і збережіть її в графічній бібліотеці. До 32 наборів параметрів для кожної графіки дозволяють 32 вигини з позитивними або негативними кутами. Підтримується ретракція на графіку.

Багато шаблонів

Просте керування. Щоб створити форму п’ятикутної зірки, користувачеві потрібно лише ввести довжину краю в шаблон замість введення кількох даних.

Просте управління

Зміни графічних параметрів автоматично зберігаються в ПЛК у ручному режимі, але не в автоматичному.

Багатозадачність

Багатозадачний режим обробляє до 10 унікальних зображень одночасно. Кілька форм арматури можна обробити одночасно та розділити для подальшої роботи, дозволяючи перемикати завдання, переглядати та редагувати дані в будь-який час.

Автоматична компенсація

Автоматична компенсація кутового відхилення.

Скидання в один клік

Ідеально підходить для кінцевих середовищ із високою плинністю кадрів, запобігає оперативним помилкам шляхом відновлення механічних і технологічних параметрів за замовчуванням.

Всебічні можливості

Зупинка на основі замовлення та виявлення підрахунку.

Ручне керування

Базове ручне керування для моніторингу вводу-виводу та тривог, перегляду журналу тривог і функції скидання одним клацанням миші.

Розширене сховище

Функція зберігання до 100 зображень, що забезпечує плавний перегляд і пошук із галереї, перевершуючи поточні пристрої на ринку.

Динамічний пароль

Динамічна блокування паролем на будь-який необхідний час. Заплануйте наступний період після розблокування.

Висновок

Рішення верстата для згинання обручів від VEICHI включає власні контролери PLC, сервоприводи, приводи змінного струму та серводвигуни, що забезпечує високу ефективність, стабільність і потужний захист від перешкод, з кількома функціями та простим налагодженням. Створена відповідно до потреб клієнта, система містить зарезервовані функції налагодження та підтримує оновлення та модифікації. Його розширене полотно HMI дозволяє налаштовувати в реальному часі та візуально коригувати форму вигину, що спрощує налаштування.
