Чотиригарматний автоматичний зварювальний апарат для кутового залізного фланця Рішення

Вступ

Чотирьохгарматний автоматичний зварювальний апарат із кутовим залізним фланцем може реалізувати функцію автоматичного різання, заощаджуючи час і зусилля. Завдяки технології зварювання з чотирма пістолетами чотири кути синхронізуються та автоматично розташовуються для забезпечення ефективності та точності.

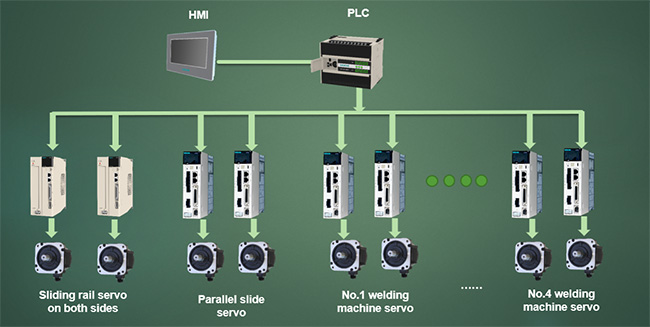

Топологія системи

Основні моменти програми

1. Інтерфейс «людина-машина» управляється централізовано, щоб реалізувати налаштування параметрів рецепта, моніторинг виробничих даних, підрахунок виходу, і робота є більш інтелектуальною та простою.
2. Усі параметри відображаються в режимі реального часу за допомогою людино-машинного інтерфейсу, а положення зварювального апарату ліворуч і праворуч, фактичний хід, швидкість, опорне положення позиціонування тощо можна попередньо встановити.
3. Сервосистема має точне позиціонування, швидку швидкість відгуку та хорошу ефективність захисту від перешкод, завдяки чому можна реалізувати точне та синхронне зварювання матеріалів чотирма зварювальними апаратами.

Принцип процесу

Чотирьохгарматний автоматичний зварювальний апарат із кутовим залізним фланцем в основному складається з таких частин:
Механізм машини: несуча зварювальна платформа та чотири механізми зварювального пальника, встановлені на зварювальній платформі, на якій виконується вся зварювальна робота виконано.
Зварювальна платформа: з обох боків зварювальної платформи розташовано дві напрямні, а шестерні, що приводяться в рух двома серводвигунами, з’єднуються зі стійками, оснащеними направляючими з обох сторін. Крім того, на зварювальній платформі є дві паралельні напрямні. Чотири ковзні столи, два фіксовані ковзаючі столи та два мобільні ковзаючі столи встановлені на паралельних напрямних, які з’єднані з гвинтом через серводвигун. Обробні деталі різних розмірів рухаються швидко.
Механізм зварювального пальника: кожен висувний стіл оснащений механізмом зварювального пальника. Механізм зварювального пальника має частину регулювання підйому та частину регулювання по горизонталі. Зварювальна дія здійснюється серводвигуном і гвинтовою платформою. Механізм зварювального пальника на чотирьох висувних столах переведений у верхнє положення. Після того, як пристрій керується командою, він рухається некоординовано, і немає необхідності рухатися в середині зварювання, а відстань ходьби коротка.

Технічний покажчик

Нормальна робоча швидкість зварювального пістолета може досягати 500 мм/с, чотири кути можна зварювати одночасно, і зварювання може бути завершено за 9 секунд.

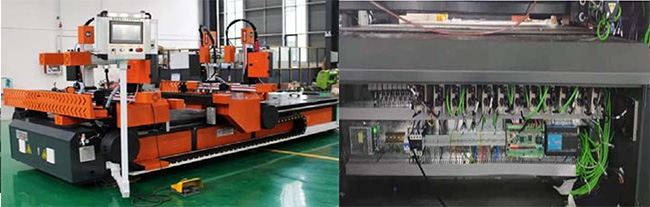

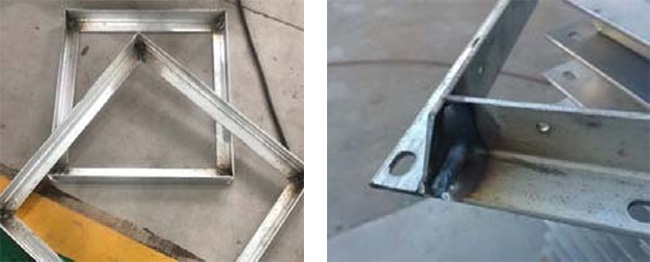

Застосування
