Машина для зрізання термочашок Рішення

Системна функція

Система верстата з подвійною шийкою включає платформу сервоприводу X/Z шини, введення імпульсів керування маховиком, керування приводом головної осі, редагування та виконання списку команд коду та обмін даними головної системи на основі Ethernet.

Платформа сервоприводу X/Z Bus

Через сервокерування шиною EtherCAT він пропонує такі функції, як одноосьове позиціонування, багатоосьова інтерполяція, кругова інтерполяція та електронна синхронізація кулачків, щоб досягти високошвидкісного, точного, чуйного керування та стабільного приводу для потреб процесу з’єднання горловини. .

Вхід керування імпульсом маховика

Імпульс маховичка підключається до інтерфейсу високошвидкісного лічильника ПЛК, використовуючи внутрішню функцію електронного зчеплення зубчастих передач для керування віссю керування для швидкого слідування та точного керування.

Керування приводом головної осі

ПЛК спілкується з приводом змінного струму через інтерфейс RS485 і протокол MODBUS RTU, встановлюючи швидкість головної осі, зчитуючи дані в реальному часі, сигнали тривоги та інші параметри. Він регулює швидкість головної осі в режимі реального часу на основі команди [налаштування головної осі] зі списку команд користувача.

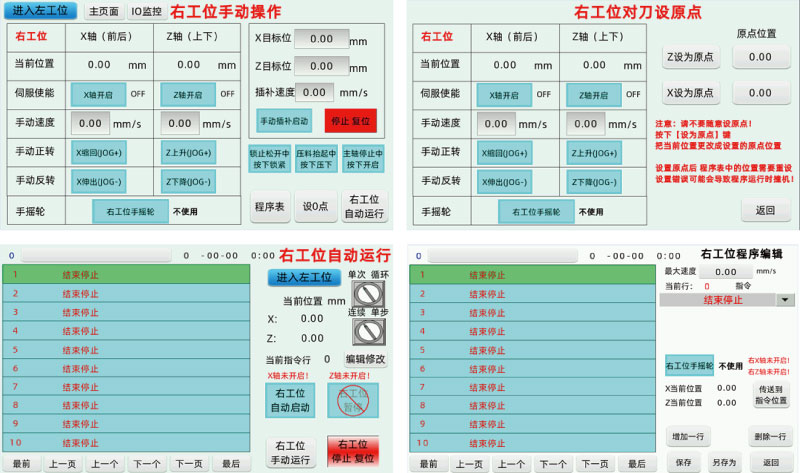

Редагування та виконання списку команд

Система емулює G-код ЧПУ за допомогою списку команд, уможливлюючи редагування та виконання спеціальних програм. Цей підхід відрізняється від традиційного методу ЧПК, який потребує знайомства користувача з редагуванням ЧПК.

Обмін даними хост-системи

Використовуйте стандартний інтерфейс Ethernet, MODBUS TCP і протоколи сокетів TCP разом із системами сторонніх виробників, такими як контролери виробничих ліній і системи управління, для обміну даними, сформульованих процедур прийому-передачі та спільного керування.

< /p>

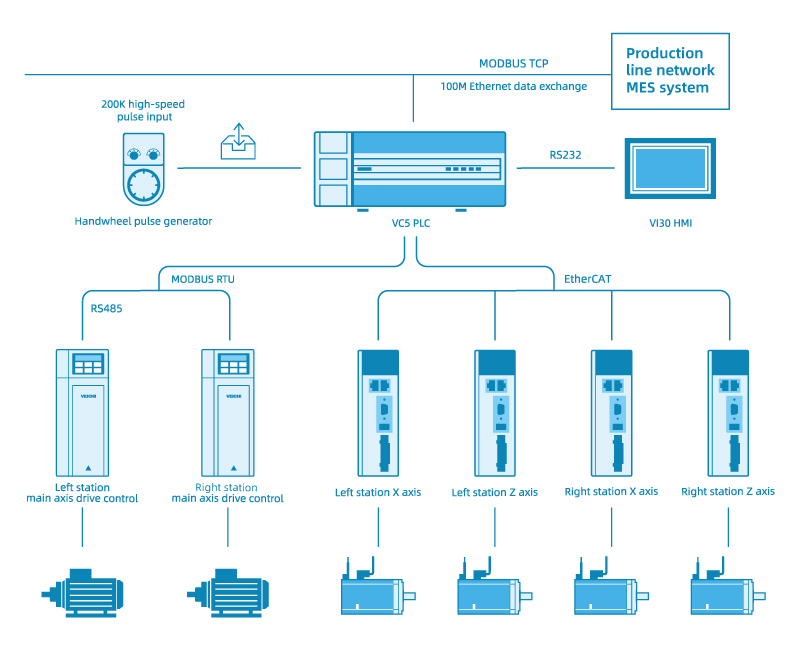

Топологія системи

Системнi особливості

Висока стабільність і сумісність

Використавши високопродуктивні продукти автоматизації VEICHI як основні компоненти, система включає контролери ПЛК, сервотехнологію та сенсорні екрани, що забезпечує чудову стабільність і сумісність. Окрім гнучкого системного рішення, VEICHI також пропонує оперативну та ефективну післяпродажну підтримку.

Складна система

Завдяки самовиявленню несправностей і розширеному логічному захисту система пропонує режим налагодження від виробника з багаторівневим паролем доступу для системних адміністраторів, керівного персоналу та операторів шляхом призначення різних прав на використання та модифікацію.

Самостійне виявлення несправності

Функція самовиявлення може визначити несправності сервоприводу та запропонувати відповідні рішення. Він також включає функцію припинення збоїв у разі логічних помилок програми, а також припинення збоїв і попередження про неправильне налаштування параметрів. Налаштування мають обмеження діапазону, а додаткові функції включають самоблокування елементів тощо.

Розширені функції

Висновок

Система керування для нашої термічної машини для зняття горловини з нержавіючої сталі забезпечує високу ефективність, стабільність і міцну здатність запобігати перешкодам, а також широкі функції та широку сферу застосування. Він включає наші програмовані контролери шини VC5, сервоконтролери SD710EA та серводвигуни, що забезпечує відповідність вимогам клієнтів.

Система також зберігає кілька варіантів налагодження, легке розширення для спеціальних команд, сумісність із галузевими стандартами та значно підвищує ефективність виробництва.
