Машина для обробки скла Рішення

Вступ

Попередня обробка скляного скла в основному включає різання скла, окантовку скла, свердління скла, миття скла тощо. Окантовка скла є дуже важливим процесом глибокої обробки скла, він виконує вторинну обробку чотирьох країв і кутів скла ручним або механічним способом.

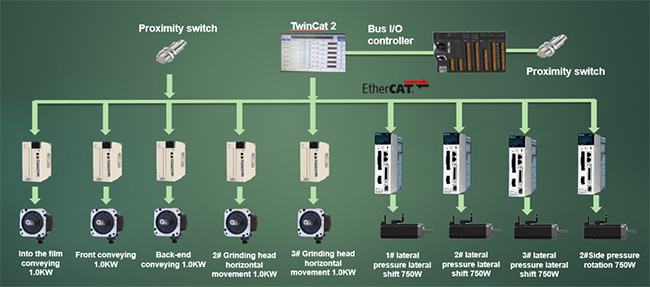

Топологія системи

Основні моменти програми

1. Використовуючи схему керування шиною EtherCat, ПЛК не потрібно надсилати імпульси для керування сервоприводом, що спрощує підключення та підвищує прозорість системи та здатність системи протидіяти перешкодам.
2. За допомогою сервоприводу шини VEICHI EtherCat зручно реалізовувати дії зі зміни параметрів заготовки та заміни заготовки, що підвищує гнучкість обладнання та робить його придатним для обробки різних стилів скла.
3. Нижній рівень сервоприводу має функцію захоплення позиції імпульсу (функція зонду), яка не вимагає участі ПЛК у захопленні сигналу позиції, що може змусити ПЛК зосередитися на логічному керуванні, спростити програмування програми ПЛК, скоротити час налагодження та підвищення конкурентоспроможності машини.
4. Чудовий базовий алгоритм, стабільний вихідний крутний момент, утричі більша здатність до перевантаження, щоб відповідати процесу виробництва продукту.

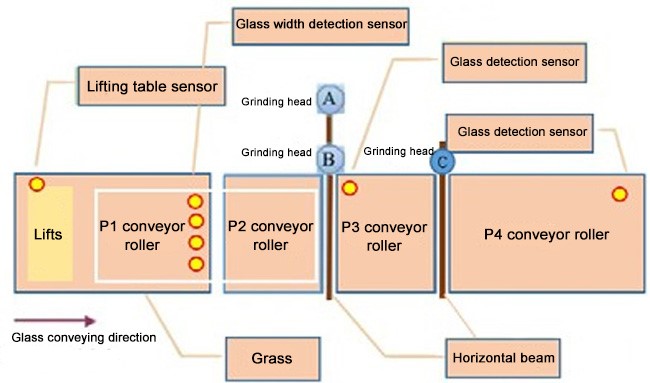

Принцип процесу

Чотиристороння шліфована скляна частина розділена на три частини: вхідний стіл, кромкова стійка та вихідний стіл. Стіл для введення плівки та стіл для зняття плівки поєднується з кромкою для шліфування скла. Окантовка має 3 групи шліфувальних головок. Для кожної групи шліфувальних головок є два шліфувальні круги. Його можна об’єднати з лінією різання, автоматичним столом для завантаження та розвантаження, пральною машиною та іншим обладнанням для створення повністю автоматичного блоку обробки скла. Чотиристороння шліфувальна машина для скла в основному складається з транспортуючих роликів, датчиків і трьох груп шліфувальних головок.

Технічний покажчик

Автоматичне розпізнавання розміру скла.
Шестиосьове з’єднання.
Можна безперервно завантажувати різні специфікації та товщину скла.

Застосування
