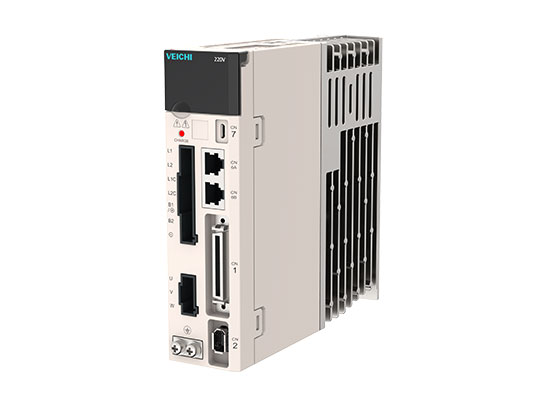

Високопродуктивний сервопривод серії SD700

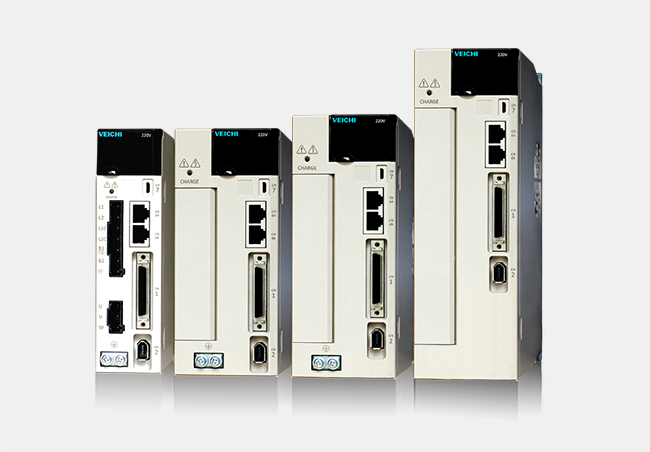

Огляд високопродуктивного сервоприводу серії SD700

Сервоприводи VEICHI серії SD700 — це високопродуктивні, високонадійні, високоякісні та економічно ефективні продукти, які відповідають різноманітним промисловим середовищам і критичним системним додаткам і забезпечують ідеальне поєднання сервоприводу та програми.

Високопродуктивний сервопривод загального призначення SD700——Повне поєднання витонченості та простоти

1. Смуга пропускання швидкісного циклу може досягати 3 кГц.
2. Використовуючи 23-бітний абсолютний кодер, швидкість зв’язку може досягати 2,5 Мп/с.
3. Налаштування пропускної здатності, автоматичне завершення розрахунку посилення контуру PID.
4. Потужне програмне забезпечення для ПК, багатоканальний моніторинг, простий у використанні.
5. Автоматичне завершення ідентифікації інерції, посилення петлі, компенсації тертя та інших налаштувань параметрів.
6. Підтримка багатоступеневої функції контролю вібрації, ефективне обмеження резонансу.
7. Надійне управління забезпечує плавну роботу вантажів з інерцією в межах 30 разів.

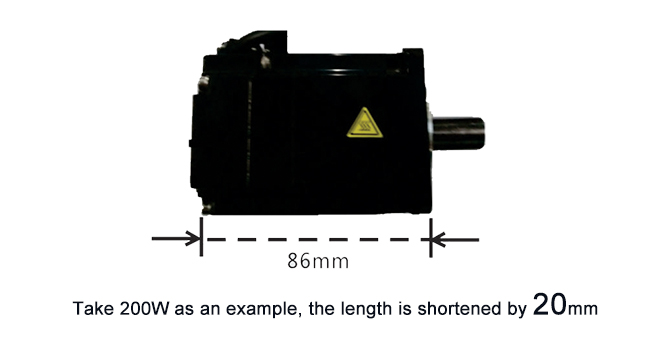

8. Новий структурний дизайн, компактний і компактний.

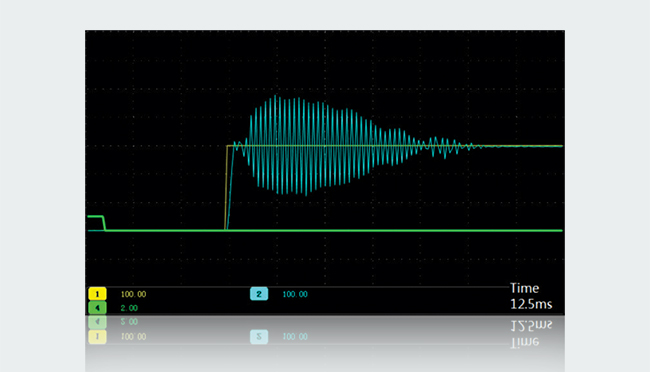

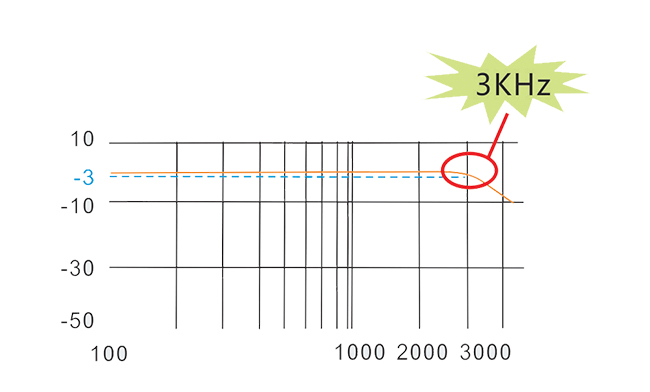

Пропускна здатність контуру швидкості 3 кГц

Завдяки унікальному алгоритму контуру струму смуга пропускання контуру швидкості ефективно збільшена, а час налаштування значно скорочено. Найшвидший час застигання може досягати 1 мс, що покращує ефективність виробництва.

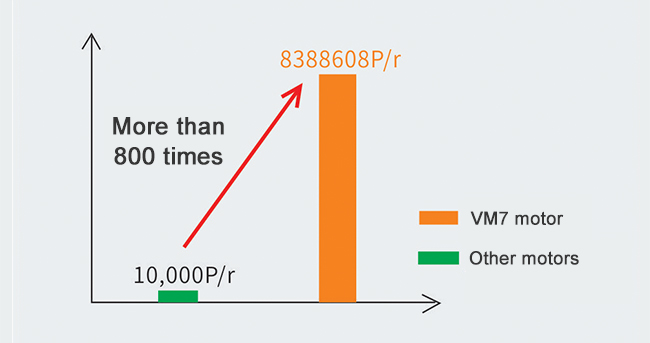

23-розрядний абсолютний кодер

1. Стандартний 23-розрядний багатооборотний абсолютний кодер, однооборотний до 8388608 імпульсів, швидкість зв’язку до 2,5 Мпікс.
2. Позиціонування точніше, низька швидкість стабільніша, а положення вимкненого живлення не втрачається.

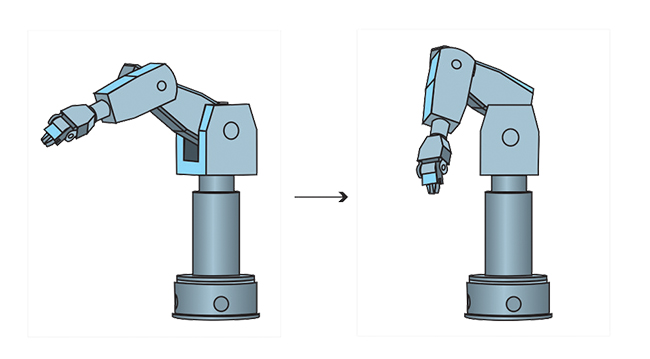

Надійний контроль

1. Новий алгоритм теорії керування прийнято, щоб зрозуміти, що навіть якщо момент інерції навантаження змінюється в межах 30 разів під час руху, немає необхідності встановлювати параметри підлеглого, щоб забезпечити плавну роботу.
2. Його можна використовувати після встановлення. Ця функція широко використовується в маніпуляторах.

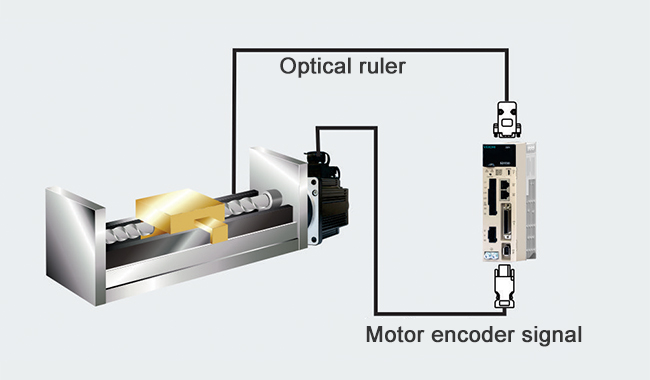

Підтримка повного замкнутого режиму

Режим із повністю замкнутим циклом підтримує зовнішній другий кодер або лінійку-ґратку, що зменшує помилки, спричинені зазором механічної передачі, і покращує точність позиціонування. Усі моделі оснащені цією функцією.

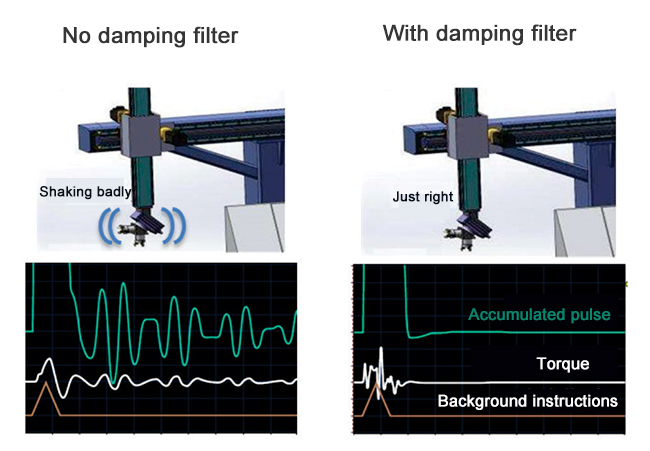

Функція контролю низькочастотної вібрації

Амортизуючий фільтр можна встановити за допомогою програмного забезпечення головного комп’ютера, яке може ефективно усунути власну частоту вібрації, значно зменшити вібрацію (тремтіння) валу під час зупинки та може ефективно пригнічувати вібрацію частотою 0~100 Гц. Ця функція зазвичай використовується для усунення роботів для лиття під тиском і штабелерів. Кінець тремтить, коли зупиняється.

Автоматичне налаштування режекторного фільтра

1. Немає потреби виконувати складні вимірювання та аналіз частоти вібрації, а режекторний фільтр можна швидко знайти та автоматично налаштувати під час процесу налаштування параметрів за допомогою функції налаштування єдиного параметра головного комп’ютера.
2. Простий і легкий у використанні, найшвидший не перевищує 70 мс. Це може значно зменшити шум і вібрацію, спричинені механічним резонансом обладнання, щоб досягти швидшої реакції. Ця функція широко використовується у верстатах.

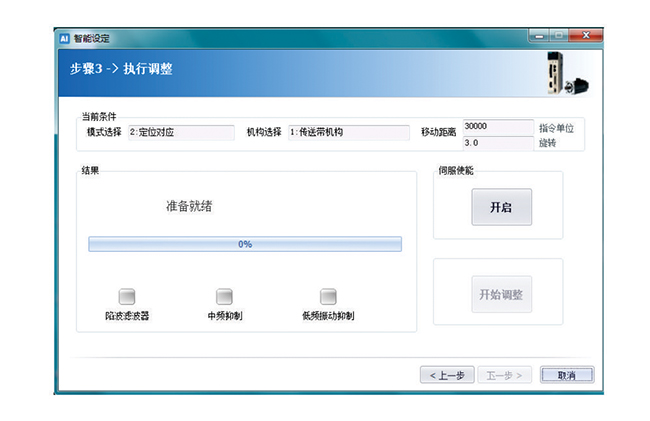

Розумне налаштування

Автоматичне регулювання посилення, режим керованого налаштування, послідовне налаштування може завершити налаштування посилення сервоприводу, простий і легкий у використанні. Забезпечує більше режимів регулювання, які можна регулювати відповідно до різної механічної структури та характеристик процесу, щоб машина могла досягти відповідного стану.

Потужна функція шинного зв'язку

Підтримка RS-485, EtherCAT, CANopen, MECHA-METROLINK, MECHATROLINK та інших основних шин.

Значно зменшується пульсуючий крутний момент двигуна, і робота на низькій швидкості стає більш стабільною.

Він використовує 10-ступінчастий ротор і 12-шпиндельний шпиндель. Завдяки спеціальному дизайну магнітного ланцюга ефект зачеплення ефективно пригнічується, а пульсації крутного моменту значно зменшуються, завдяки чому двигун працює більш плавно на постійній швидкості та низькій швидкості.

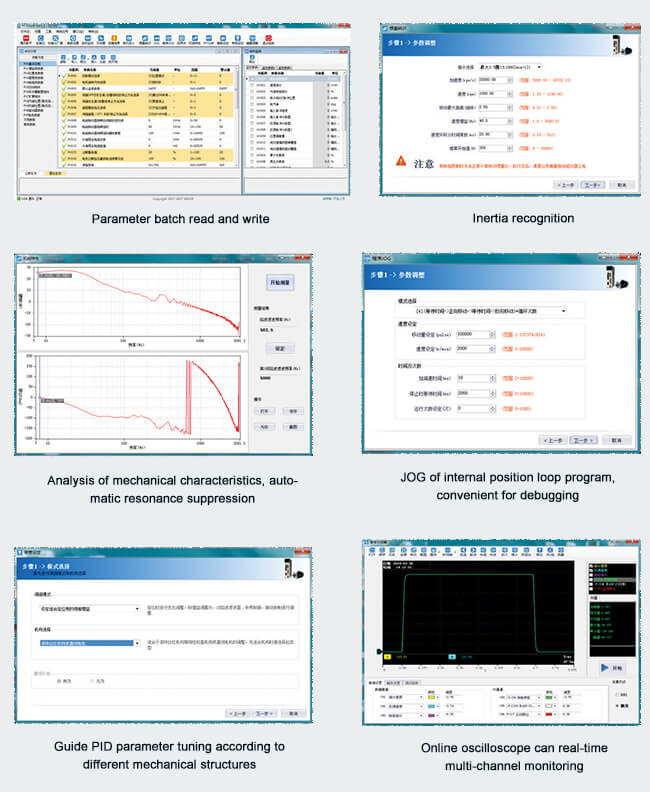

Потужне програмне забезпечення для ПК

1. Не потрібно встановлювати та налагоджувати програмне забезпечення.
2. USB-зв'язок між накопичувачем і комп'ютером, простий у використанні.

Відео високопродуктивного сервоприводу серії SD700

Промислове застосування для високопродуктивного сервоприводу серії SD700

Застосування: електронне виробниче обладнання, обладнання для цифрового керування, пакувальні машини, друкарські машини, текстильні машини, пластикові машини та скляне обладнання, випробувальне обладнання тощо.
