Сервопривід серії SD810

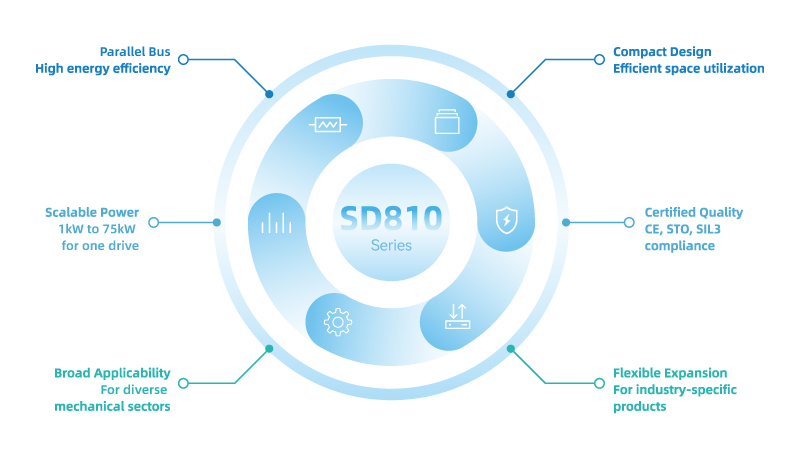

- Висока енергоефективність паралельної шини.
- Масштабована потужність від 1 до 75 кВт для одного приводу.
- Широке застосування для різноманітних механічних секторів.
- Компактний дизайн, ефективне використання простору.
- Сертифікована якість STO, відповідність SIL3.
- Гнучке розширення для галузевих продуктів.
Каталог
Зверніться до служби підтримки
Електронна поштаОзнайомлення з продуктом
Багатофункціональна сервоплатформа серії SD810 від Veichi пропонує ефективні рішення для промислового обладнання для лиття під тиском, лиття під тиском, згинання, маніпулятора, кувального інструменту, револьверного перфоратора, різання сталі та транспортного обладнання.
Він може похвалитися легким налаштуванням одним дотиком, адаптивним режекторним фільтром, компенсацією крутного моменту та надійною компактною конструкцією, що спрощує встановлення, розподіл живлення/проводки та обслуговування для кращої взаємодії з користувачем.

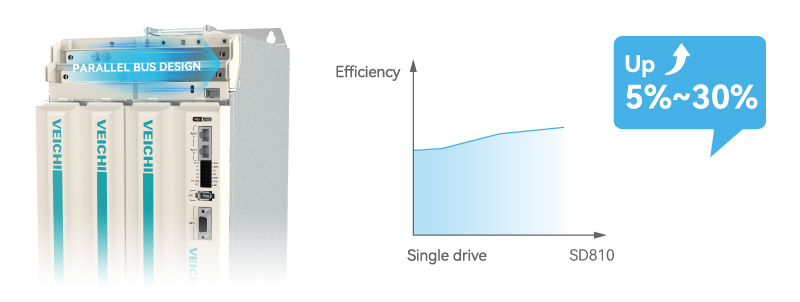

Висока енергоефективність
Паралельна шина підвищує ефективність, зменшуючи енергію на 5%-30%, ніж один привід, і усуває потребу в опорі гальмування.

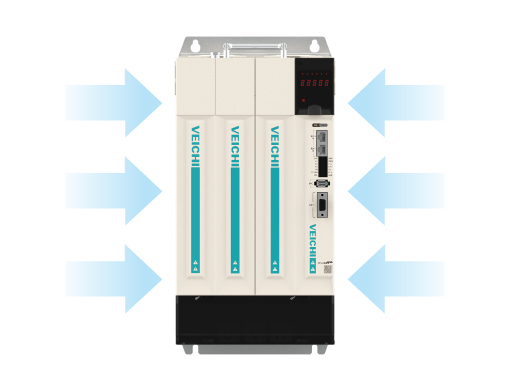

Економний дизайн

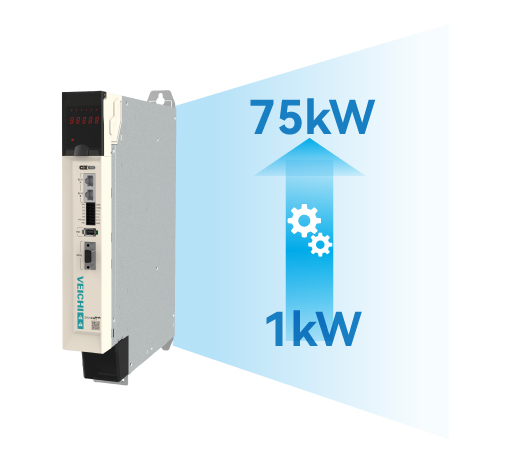

Широкий діапазон потужності
Комплексний захист
Відповідність STO, SIL3Гнучке розширення
Для розробки галузевих продуктів;
Підтримує двигуни сторонніх виробників.
Розширене застосування
Охоплює різні галузі, як-от лиття під тиском, лиття під тиском, згинання, маніпуляції, кування, штампування, різання металу та транспортування матеріалів.
Точне позиціонування
Стандарт із 23-бітним абсолютним кодувальником，за запитом можна оновити кодер вищої точності.

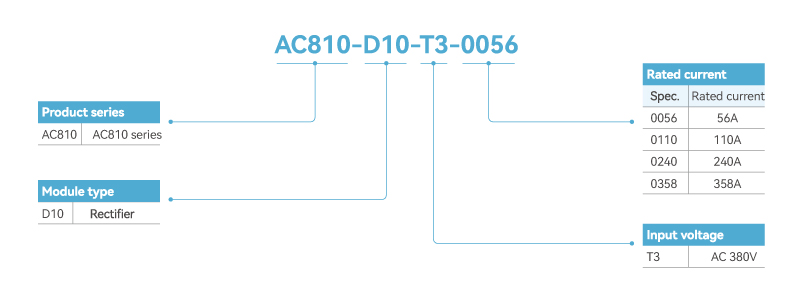

Іменування модуля випрямляча

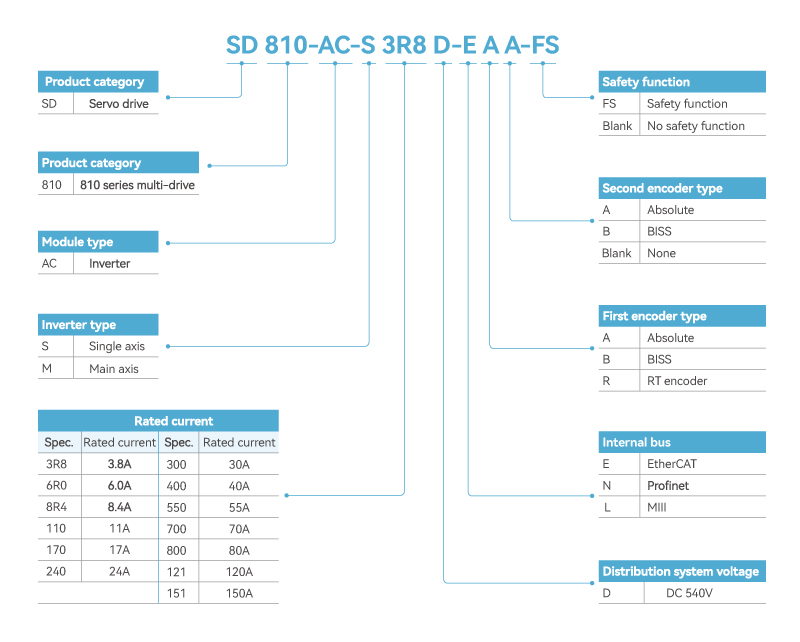

Іменування модуля інвертора
Технічні характеристики
| Базовий параметри |
Напруга мережі: трифазна 380 В змінного струму ~ 480 В змінного струму (-15% ~ +10%) Діапазон потужностей: Випрямний блок: 45кВт, 110кВт, 160кВт Тип сітки: TN, TT, топологія IT зірка Вхідна частота: 50 Гц/60 Гц（47 Гц ~ 63 Гц） Гальмування: додайте гальмівний модуль і гальмівний резистор |
|---|---|
| Налаштування | Зв'язок/авт Modbus-RTU: 115200 макс. швидкість передачі даних, 128 вузлів, максимальна відстань 1000 м Profibus-DP (додатково): макс. 12 МБ. швидкість, 32 вузли, максимальна відстань 100 м CANopen: 1M макс. швидкість, 64 вузли, максимальна відстань 40 м PROFINET: 100M макс. швидкість, максимальна дистанція 100 м |
| HMI | DI, DO/Дисплей: 1-канальний багатофункціональний вхідний термінал, ізольований програмований термінал стоку/джерела з робочою напругою від 9 В до 30 В, недійсний нижче 5 В. Вхідний опір 3 кОм, сумісний із входами 100 Гц. 3-канальний релейний вихід з програмованими нормально відкритими та замкнутими контактами. |
| захист | Захищає від температури, втрати фази, дисбалансу напруги, перенапруги, перевантаження по струму гальмівного кола, резистор короткі замикання та блокування гальмівної трубки |
| Навколишнє середовище | IP: IP20 Охолодження: Примусове повітряне охолодження Температура Робоча: від -10°C до 50°C, зміна температури повітря < 0,5°C/хв; зниження потужності при 40°C+, 1,5% поточного зниження на кожен °C підвищення, максимум 50°C. Зберігання: від -25°C до 70°C. Транспортування: від -25°C до 70°C. RH Експлуатація: вологість 5%-95%, не підходить для корозійних газових середовищ Зберігання: відносна вологість 5%-95%. Транспортування: відносна вологість <95% при +40°C Висота над рівнем моря: до 1000 м зі зниженням ставки на 1% за кожні додаткові 100 м, макс. на 3000 м |
| КОНТРОЛЬ | IGBT ШІМ-керований режим приводу синусоїдального струму |
|---|---|
| Зворотній зв'язок | Роторний серводвигун: Послідовний кодер: 17-бітний, 23-бітний, 24-бітний, 25-бітний багатооборотний абсолютний кодер, поворотний трансформатор Лінійний серводвигун: інкрементна шкала, паралельні сигнали |
| Навколишнє середовище | Температура навколишнього середовища Робочий режим: -10 ℃ ~ 50 ℃, температура повітря <0,5 ℃/хв. зміна, зниження на 1,5% на °C вище 40℃, максимум 50℃ Температура зберігання: -20℃～70℃ Вологість навколишнього середовища: нижче 95% відносної вологості (без замерзання чи конденсації) Вологість при зберіганні: нижче 95% відносної вологості (без замерзання або конденсації) Вібростійкість: 4,9 м/с2 Ударостійкість: 19,6 м/с2 IP: IP20 (якщо правильно встановлено) Чистота: Відсутність корозійних або легкозаймистих газів Ніяких бризок води, масла, хімікатів Менше пилу, бруду, солі та металевого порошку Висота: 1000 м, зниження на 1% на кожні 100 м вище, максимум 3000 м |
| Продуктивність | Контроль швидкості: 1:5000, стабільний при номінальному крутному моменті Швидкість навантаження: нижче ±0,01% номінальної швидкості (навантаження: 0%~100%) Швидкість коливань напруги: нижче ±0,01% від номінальної швидкості (напруга: ±10%) Температура: нижче ±0,1% від номінальної швидкості (Температура: 25℃±25℃) Точність контролю крутного моменту (відтворюваність): ±1% Час плавного пуску: 0 с ~ 30 с (для окремо встановленого прискорення/гальмування) |
| спілкування | Bus (CN6) USB (CN7) |
| Дисплей | CHARGE, 8-сегментний світлодіод × 5 біт |
| Оператор панелі | Кнопковий перемикач × 4 |
| Регенерація | зовнішній |
