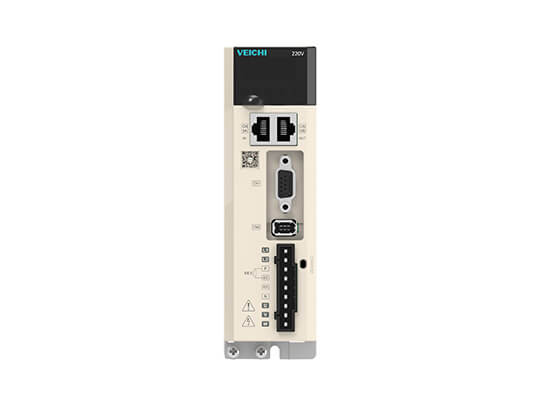

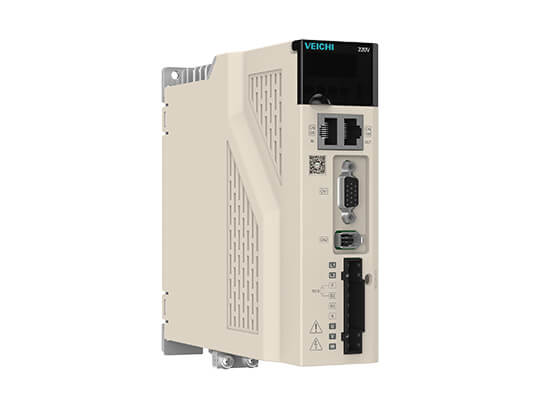

Високопродуктивний сервопривод серії SD780
- Розумніша продуктивність: просте налаштування та налагодження, самоналаштування та налаштування
- Кращий дизайн: оновлене обладнання, ущільнена структура
- Більше захисту: потужніший захист від перешкод; Додано STO, функція безпеки відповідно до SIL3
- Кілька комунікацій: CANopen, EtherCAT, RS485, Micro USB доступні на комунікаційній шині
- Всесвітнє визнання: отримано сертифікати CE, EAC, UL
Каталог
Зверніться до служби підтримки
Електронна поштаОзнайомлення з продуктом

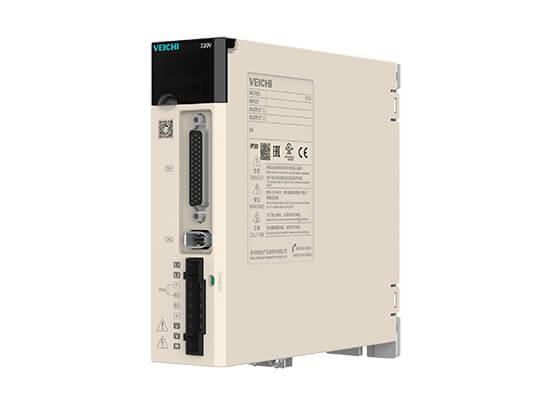

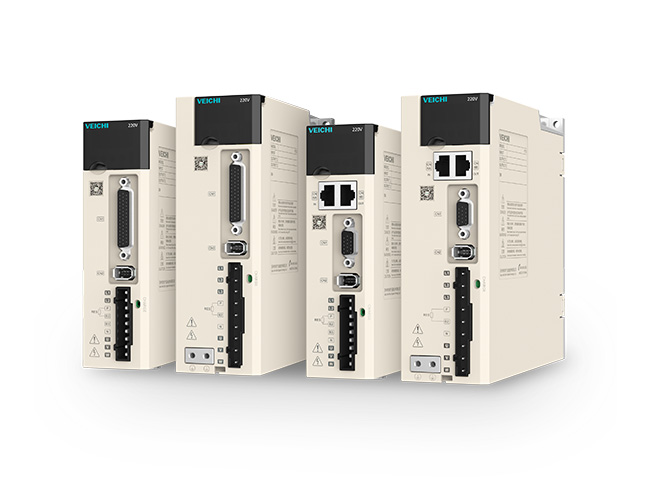

Сервоприводи VEICHI серії SD780 — це високопродуктивні, високонадійні, високоякісні та економічно ефективні продукти, які відповідають різноманітним промисловим середовищам і критичним системним додаткам і забезпечують ідеальне поєднання сервоприводу та програми.
Сертифікація UL за міжнародним стандартом
Міжнародний стандарт сертифікації UL, застосовується до всіх країн світу з вимогами сертифікації UL.

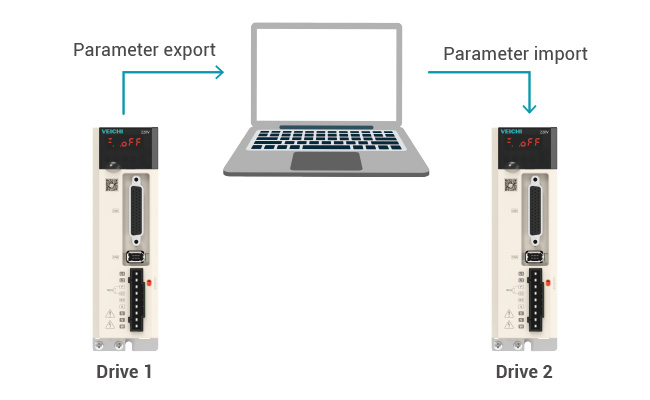

Копіювання даних & Передача
Програмне забезпечення для налагодження має функцію копіювання параметрів приводу, усуваючи нудну операцію налаштування параметрів тієї самої моделі.

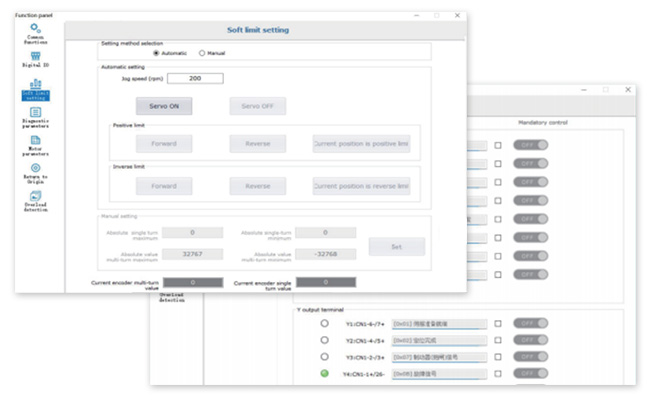

Спрощена панель налагодження
Саморегулювання для різних застосувань
1. Обробляйте по-різному відповідно до різних механічних структур.
2. Завершіть інтелектуальне налаштування різних складних параметрів циклу.
3. Автоматичне налаштування відповідно до механічних умов, ручне налаштування не потрібно.
4. Найшвидший час встановлення положення становить до 10 мс.

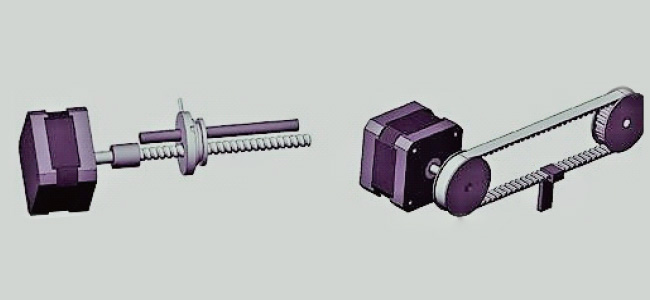

До механічних конструкцій, як-от ходових гвинтів, зубчастих ременів і твердих корпусів, ставляться по-різному
Функція STO
Стандартна функція безпечного вимкнення крутного моменту SIL3 підходить для нової енергетики, літієвих батарей, фотоелектричного обладнання та інших галузей. Забезпечте кращу безпеку для користувачів пристрою.

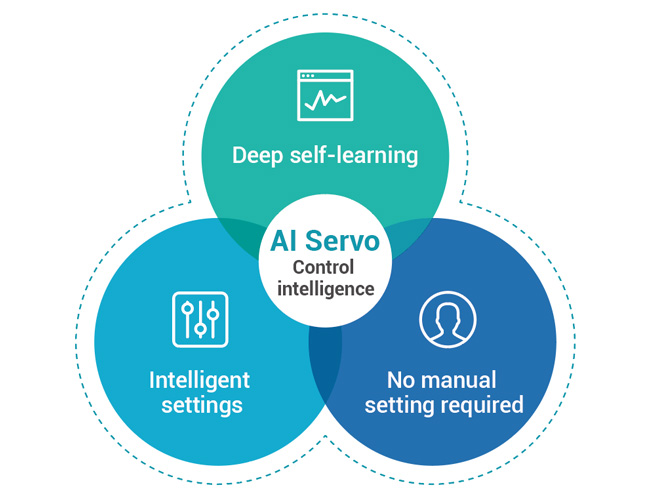

Інтелектуальні налаштування

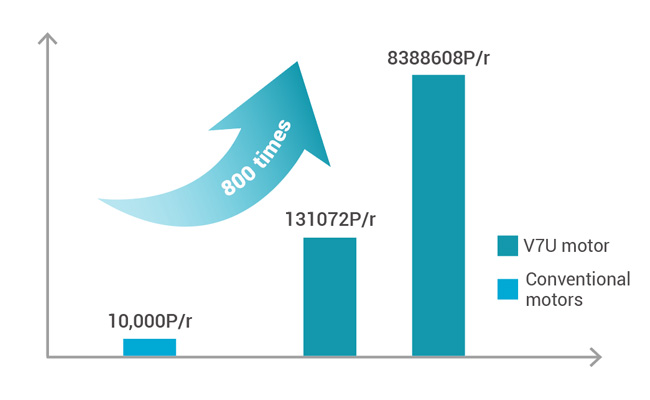

Сумісність із 17-/23-бітними абсолютними кодерами
З абсолютним кодувальником позиція запам'ятовується, коли живлення вимкнено.
Термін служби батареї більше 3 років.
Кодери з різною роздільною здатністю для різних варіантів застосування.

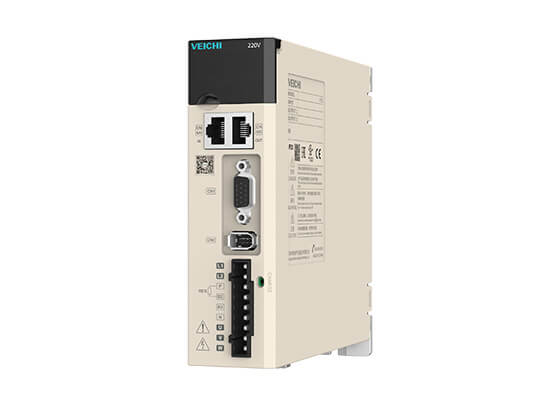

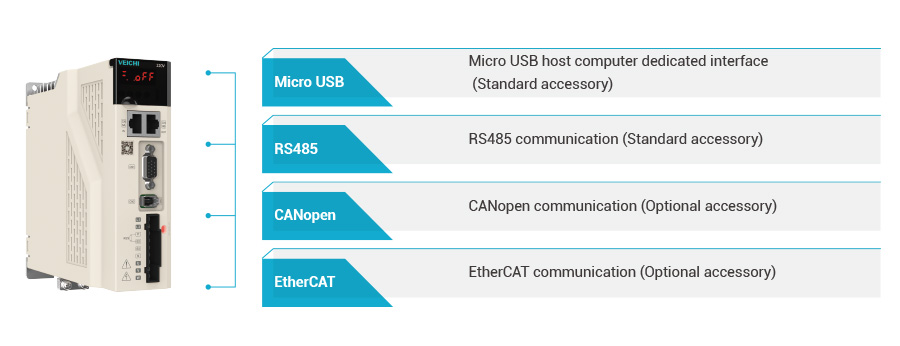

Потужна функція шинного зв’язку

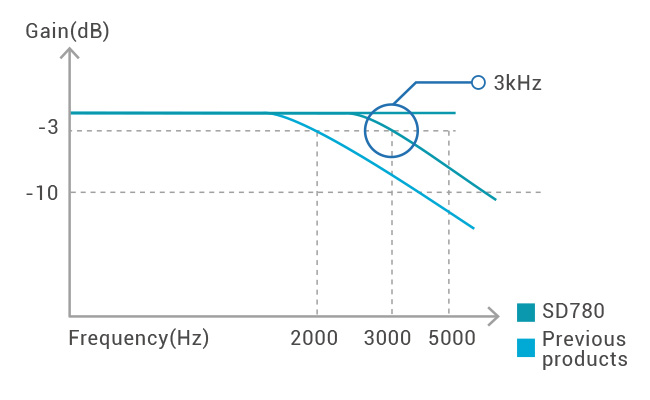

Висока продуктивність, як ніколи

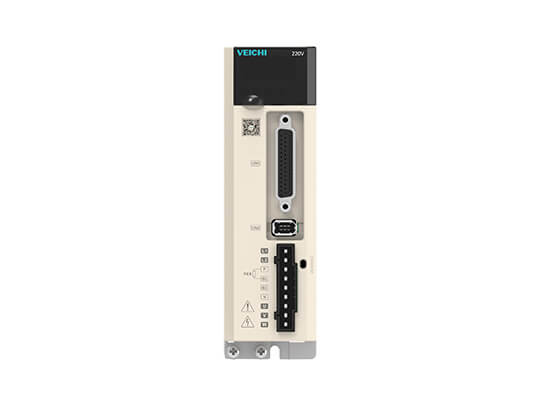

Оновлене апаратне забезпечення, ущільнена структура

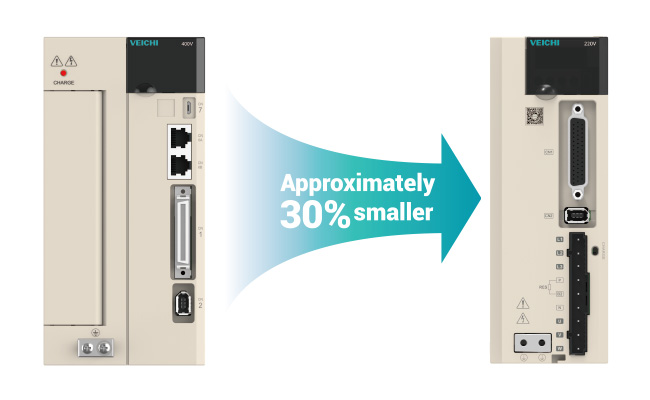

Апаратне забезпечення та оновлення конструкції, розмір моделі 5R5 зменшено на 30%.

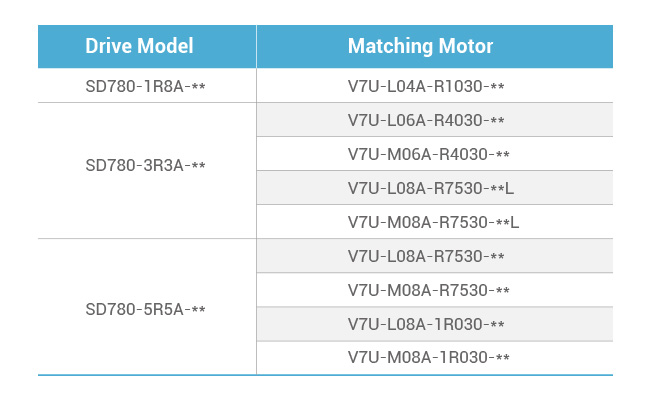

Сервопривод серії SD780 сумісний із двигуном серії V7U
Відео високопродуктивної сервосистеми серії SD780
Промислове застосування для високопродуктивної сервосистеми серії SD780
Застосування: електронне виробниче обладнання, обладнання для цифрового керування, пакувальні машини, друкарські машини, текстильні машини, пластикові машини та скляне обладнання, випробувальне обладнання тощо.
Технічні характеристики
| Відгук кодера | Послідовний кодер: кодер абсолютного значення |
|---|
| Робоча температура | 0°C~55°C (55°C~60°C можна використовувати після зниження номінальних параметрів) |
|---|---|
| Температура зберігання | -20℃~ 65℃ |
| Робоча температура | Нижче 95% відносної вологості (без замерзання та конденсації) |
| Температура зберігання | Нижче 95% відносної вологості (без замерзання та конденсації) |
| Ударостійкість | 4.9m/s |
| Ударна міцність | 19.6m/s |
| Клас захисту | IP20 |
| Висота | Менше 1000 м (1000-2000 м, потрібно зменшити номінальне значення перед використанням) |
| інше | Відсутність електростатичних перешкод, сильного електричного поля, сильного магнітного поля, радіації тощо. |
| Діапазон регулювання швидкості | 1: 5000 (нижня межа в діапазоні регулювання швидкості - це значення за умови, що номінальне крутне навантаження не припиняється) |
|---|---|
| Нестабільність швидкості | Коливання навантаження: ±0,01% або менше від номінальної швидкості (коливання навантаження: 0%~100%) Коливання напруги: 0% від номінальної швидкості (коливання напруги: ±10%) Коливання температури: ±0,01% або менше від номінальної швидкості (коливання температури: 25 ℃ ± 25 ℃) |
| Точність контролю крутного моменту | ±1% (відтворюваність) |
|---|---|
| Налаштування часу плавного старту | 0 с ~ 10 с (прискорення та уповільнення можна встановити окремо) |
| Упереджена компенсація | 0%~100% |
|---|---|
| Командний імпульс | Форма командного імпульсу: включає три форми команд: «імпульс + напрямок», «послідовність імпульсів CW + CCW», «квадратурний імпульс фази A, B» Форма введення: лінійний привід, відкритий колектор Максимальна вхідна частота: диференціальний вхід: високошвидкісний макс. 4 Мп/с; Відкритий колектор: макс. 200 Кбіт/с |
| Атестація | CE,EAC,UL |
| 485 | Стандартний |
|---|---|
| EtherCAT | Додатково |
| CAN | Додатково |
| USB | Головний комп’ютер комп’ютера, стандартна конфігурація, відповідно до специфікації USB2.0 (12Mpps) |
| Функція відображення | CHARGE, 8-сегментний LED*5 цифр |
|---|
| Функція оператора панелі | Кнопковий перемикач*4 |
|---|
| Регенерація | Функція може бути вбудованою/зовнішньою |
|---|
| Функція відображення | Перевантаження по струму, перенапруга, низька напруга, перевантаження, помилка регенерації, відключення кодера, захист від переміщення тощо. |
|---|
| Доступність | Регулювання посилення, запис тривоги, робота JOG тощо. |
|---|
| Частотно-імпульсний вихід кодера | Фаза A, фаза B, фаза C: вихід лінійного приводу, кількість імпульсів з розділеною частотою: 35~32767 |
|---|
