Гравірувальний і фрезерний верстат Рішення

Знайомство з галуззю

Гравірно-фрезерний верстат може обробляти як продукти, так і форми. Матеріали для обробки можуть бути вигравірувані сталлю, алюмінієвим сплавом, акриловим листом, деревом тощо відповідно до різних конфігурацій машини. Загальні осі руху гравірування та фрезерування мають більше 3 осей, більш поширеною є конфігурація 3 осі подачі + 1 шпиндель. З розвитком технологій, щоб підвищити ефективність виробництва, гравірувальні та фрезерні верстати з’явилися багатопозиційними, а деякі гравірувальні та фрезерні верстати можуть досягати 8 осей, 10 осей або навіть більше.

Будова гравірувально-фрезерного верстата

Основними компонентами звичайних гравірувальних і фрезерних верстатів є система цифрового керування з ЧПК, сервопривод, інструментальний магазин, система гвинтового приводу, стіл верстата тощо. У різних моделей комбіновані частини дещо відрізняються. Серед них сервопривід має  вісь подачі XYZ + шпиндель. Функції кількох осей такі:
Вісь X: керування лівою та правою подачею інструменту. Вісь Y: керування подачею інструменту вперед і назад. Вісь Z: керування подачею інструменту вгору та вниз. Шпиндель: приводьте інструмент до обертання на високій швидкості. Чотири осі рівномірно керуються системою цифрового керування з ЧПК для виконання гравірування та фрезерування заготовки.

Особливості шпиндельного інвертора

Перевага рішення

1. Стандартна конфігурація двигуна 850 Вт, 1,3 кВт осі подачі, усі використовують водонепроникні з’єднання, плавно з’єднані з Yaskawa.
2. Підтримка кількох шин (M2, M3, EtherCat), стандартний 23-розрядний кодер Tamagawa, понад 8 мільйонів імпульсів на поділ кола.
3. Текстура обробленої заготовки більш делікатна, а обробка висока.
4. Онлайн-карти для зміни параметрів зручніші.

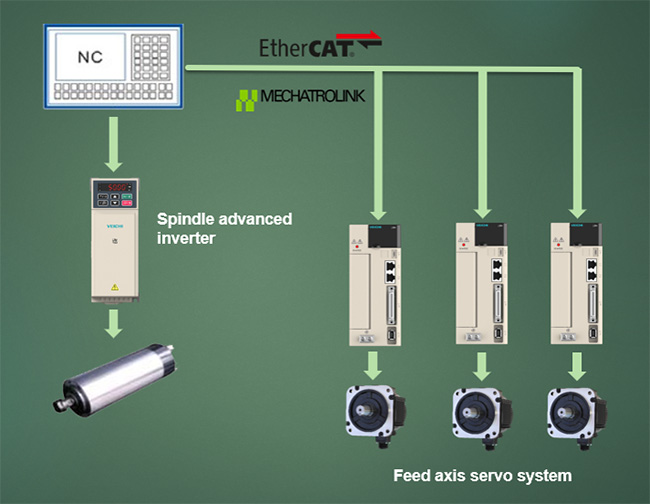

Топологія системи

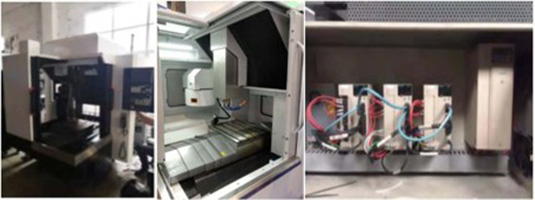

Застосування
