Рішення системи керування для лазерного різання труб

Система подачі для лазерного різання труб Рішення

Прогрес суспільства передбачає розвиток автоматизації, особливо в галузі обробки сталевих труб. Лазерні труборізи пропонують значно вищу ефективність, точність і безпеку порівняно з попереднім обладнанням. У цьому розділі буде обговорено застосування продуктів VEICHI в завантажувальних механізмах машин для лазерного різання труб.

Особливості та переваги

Системна функція

Висока точність

Y-подібна опора є більш ефективною, ніж традиційні дугові опори для стабілізації сталевих труб. Однак їх чітка геометрія вимагає розрахунку точної висоти підйому за допомогою геометричного перетворення. Система керування VC3M із вбудованими можливостями для тригонометричних розрахунків перевершує цей аспект. Після встановлення висоти підйому концентричність по трьох осях зберігається в межах 1 мм.

Стабільний зв'язок

Зв'язок CANopen використовується для VEICHI SD710 і VC3M, що забезпечує швидке та стабільне підключення

Просте обслуговування

Система зручна для користувача; просто введіть діаметр труби, щоб він працював ефективно.

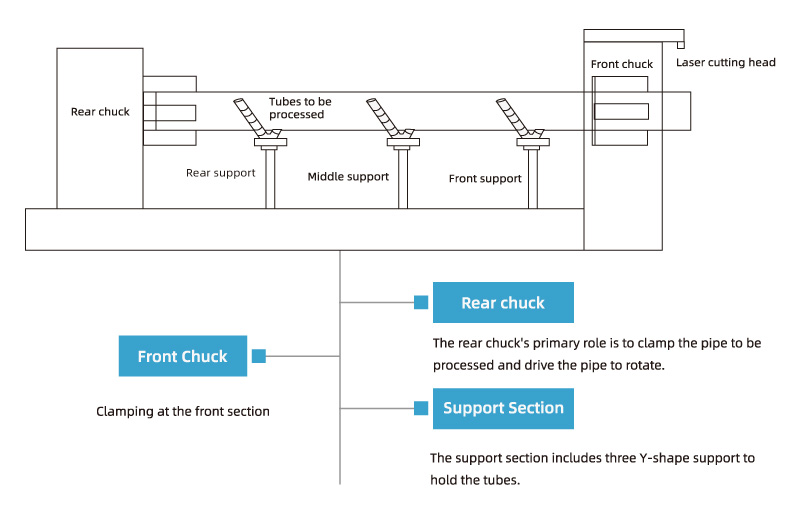

Структура системи

Структура системи пристрою для лазерного різання трубок.jpg

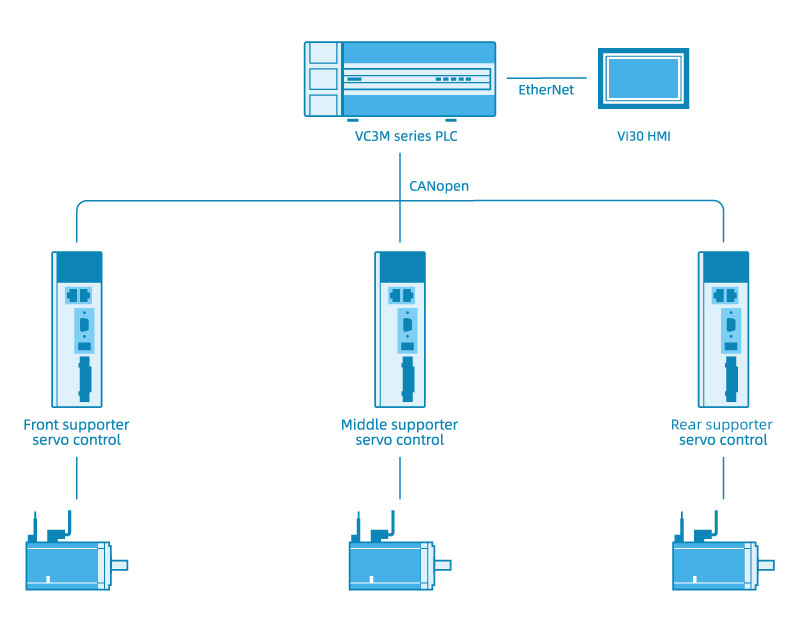

Топологія системи

Топологія системи подачі для лазерного різання трубок.jpg

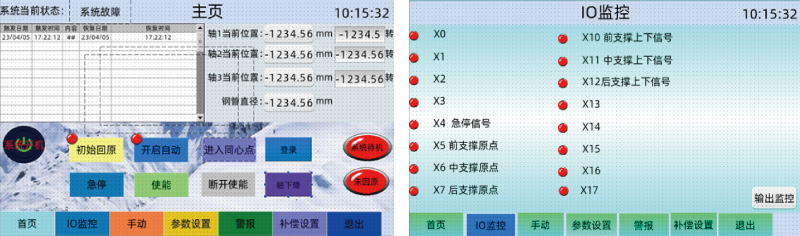

Інтерфейс запуску системи пристрою для лазерного різання трубок

Висновок

Система подачі для лазерного різання труб VEICHI забезпечує високу продуктивність завдяки новим опорам Y, які надійно утримують сталеві труби. Він використовує розширений контроль руху VC5, щоб забезпечити збереження концентричності по трьох осях у межах 1 мм, покращуючи точність і стабільність. Між VEICHI SD710 і VC5 система використовує CANopen для швидкого та надійного зв’язку. Вона також відрізняється простотою роботи, для якої потрібно лише ввести діаметр труби. Загалом унікальний дизайн підтримки, ефективний зв’язок і простота роблять його провідним зручним для користувача рішенням для обробки.
