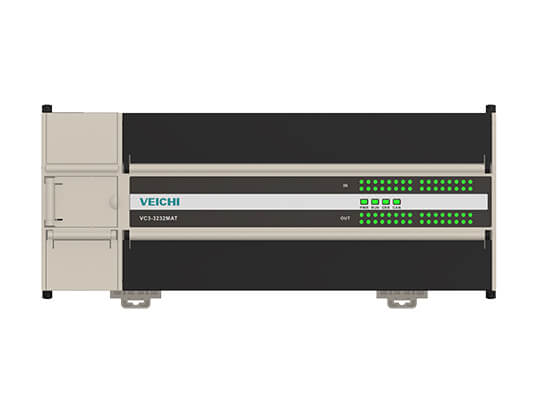

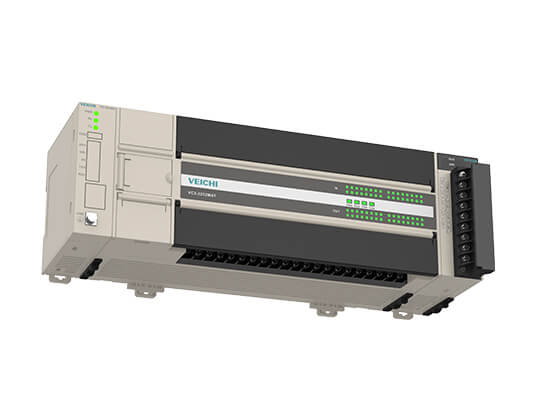

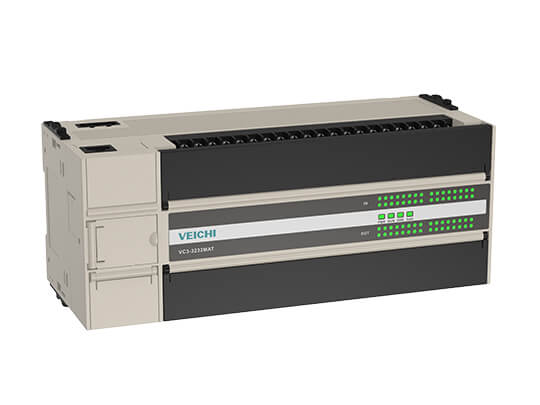

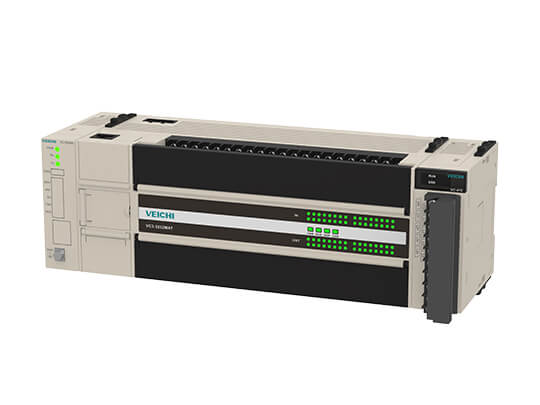

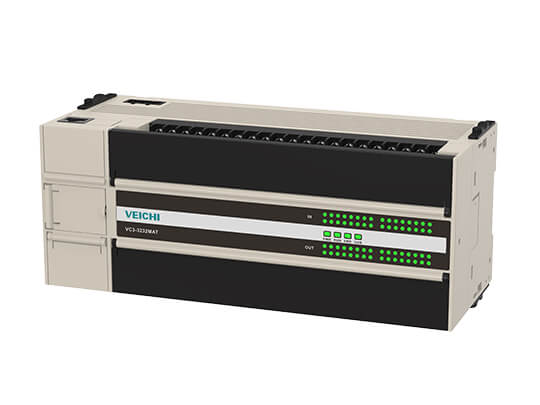

Високопродуктивний ПЛК типу керування рухом серії VC3M

Огляд високопродуктивного ПЛК керування рухом серії VC3M

ПЛК серії VC3M — це третє покоління високопродуктивних ПЛК, розроблених VEICHI. Використовуйте технологію двоядерної архітектури. З додаванням різноманітних функцій керування продуктивність ПЛК постійно покращується, щоб відповідати різноманітним дедалі складнішим вимогам керування. Підходить для промисловості малого обладнання для автоматизації. В основному використовується в автоматизації виробничих ліній, деревообробному обладнанні, скляному обладнанні, транспортуванні, завантаженні та розвантаженні, нестандартній електроніці та інших передових галузях промисловості.

1. ПЛК серії VC3 має характеристики високої продуктивності та великої ємності, які можуть задовольнити різноманітні дедалі складніші вимоги процесу.
2. Інтеграція багатих функцій керування рухом, двоядерна архітектура. Зробіть так, щоб ваш пристрій рухався з точністю.
3. Підтримка 4-осьового загального електронного механізму або функції 4-осьового електронного кулачка вільної колії. Він може відповідати різноманітним синхронним наступним рухам.
4. Інтегровані 4-осьові рухомі ножиці або функція летючих ножиць. Автоматично плануйте криві кулачка без складного програмування.
5. Підтримує функції 2-осьової лінійної та 2-осьової кругової інтерполяції.
6. Потужна комунікаційна функція. Вбудовані інтерфейси Ethernet, CANopen, RS-485, RS-232 і Type-C. Дозвольте автоматизованому обладнанню безперешкодно спілкуватися.
7. Зручний, ефективний і дружній графічний інтерфейс. Значно підвищити ефективність розробки програм.
8. Підходить для промисловості малого обладнання для автоматизації. В основному використовується в автоматизації виробничих ліній, деревообробних і скляних машинах, вантажно-розвантажувальних і розвантажувальних машинах, нестандартній електронній техніці та інших передових галузях промисловості.

Комунікаційна функція

1. Підтримка незалежного послідовного зв’язку COMO, COM1 і підтримка завантаження моніторингу USB.
2. Підтримка лівого розширення 1 послідовного порту зв’язку COM2.
3. Головний модуль має власний інтерфейс Ethernet. Підтримка протоколу Modbus-TCP.
4. Головний модуль має власний інтерфейс зв'язку CAN. Підтримка протоколу CANopen (301/402).

Високошвидкісний імпульс

1. Підтримка 8-канального високошвидкісного імпульсного входу 200k.
2. Підтримка 8-канального високошвидкісного імпульсного виведення 200k. Більше команд позиціонування, підтримка S-кривої прискорення та уповільнення.

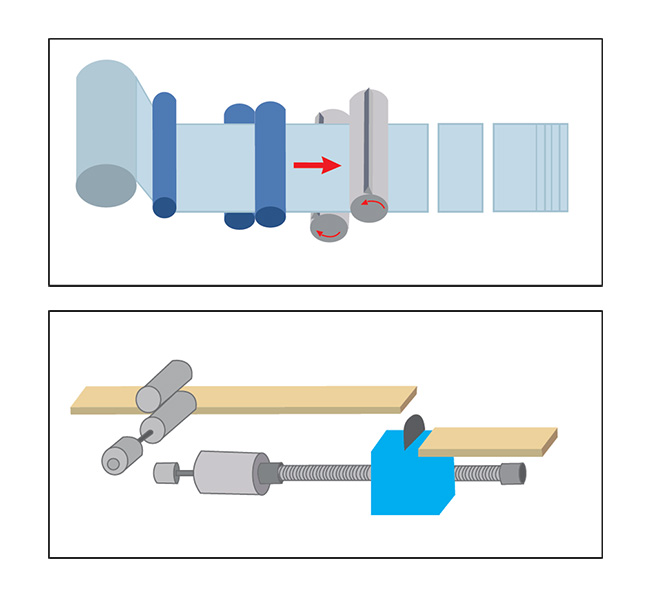

Летючий зсув або функція летючого зсуву

Підтримка 4-осьових рухомих ножиць або функції летючих ножиць. Автоматично плануйте криві кулачка без складного програмування.

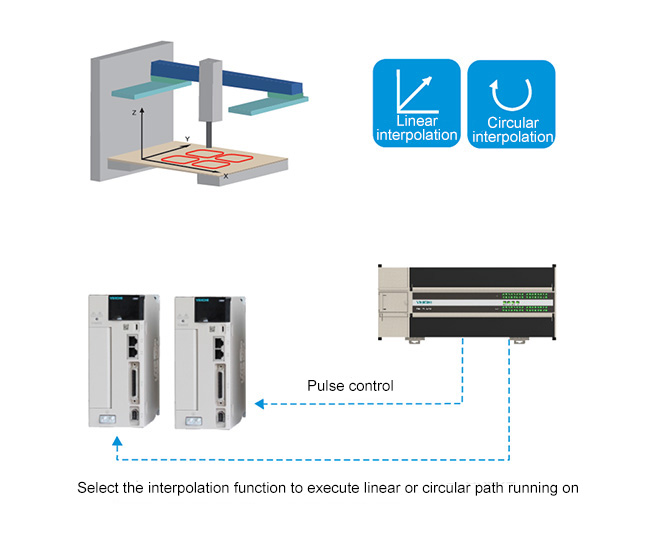

Лінійна інтерполяція, кругова інтерполяція

Підтримує функції 2-осьової лінійної та 2-осьової кругової інтерполяції.

Об'єм простору

1. Програмний простір збільшено до 64 тис. кроків, а ємність зберігання даних становить 48 тис. слів.
2. Підтримка функції онлайн-оновлення прошивки. Задовольняти диференційовані потреби клієнтів.
3. Підтримка 8 зовнішніх входів переривань.
4. Нещодавно доданий регістр R-ary 32K.
5. Підтримує розробку підпрограм із параметрами.

Розширення підтримки

1. Підтримується до 8 спеціальних модулів розширення.
2. Можна розширити максимум 15 модулів вводу/виводу (необхідно враховувати потужність джерела живлення).
3. Додано понад 120 інструкцій. Включно з обробкою блоків даних, інструкціями щодо абсолютного значення, обробкою рядків символів, інструкціями позиціонування тощо.

Промислове застосування для ПЛК серії VC3M

Застосування: верстатобудування, пакування, поліграфія, текстильна та інші галузі.
