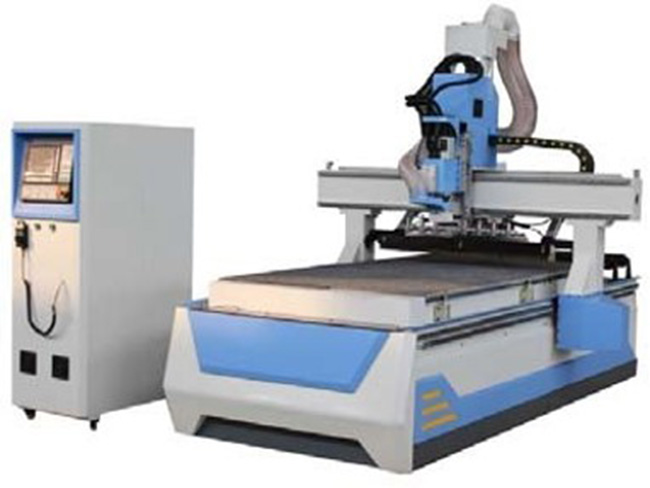

Машина для різання Рішення

Вступ

Також з’явилася лінія виробництва панельних меблів для деревообробних верстатів і обладнання з ЧПК, і ефективний метод обробки може не тільки збільшити швидкість обробки, але й покращити якість обробки.

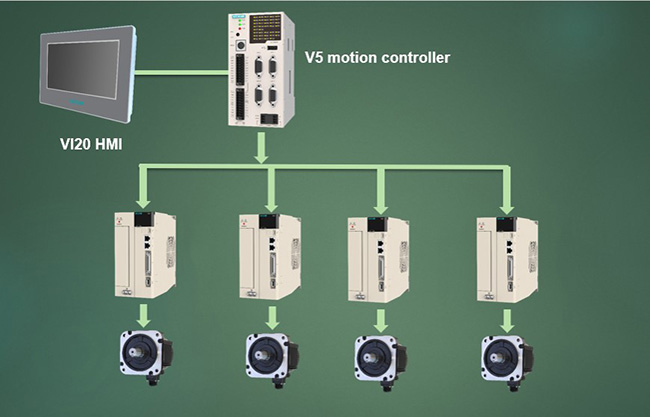

Топологія системи


Основні моменти програми

1. У системі використовується контролер руху VEICHI V5-MC104, апаратна архітектура з подвійним процесором, а базова швидкість обробки вища.
2. Централізоване керування інтерфейсом «людина-машина», стабільна продуктивність, простота експлуатації та обслуговування.
3. З’єднання між контролером V5 і сервоприводом використовує високошвидкісний диференціальний сигнал, який має високу стабільність і не сприйнятливий до перешкод. Порт диференціального імпульсу має максимальну швидкість імпульсу 3M, що дозволяє досягти надзвичайно високої точності керування.
4. Економія робочої сили та матеріалів: за допомогою верстату для різання з ЧПК одна людина може завершити роботу з різання та штампування, що значно покращує ефективність використання дошки.
5. Економія часу: ефективність машини для різання з ЧПК дуже висока, а ефективність виробництва значно покращена.
6. Володіють сильною здатністю обробки спеціальної форми, яка дуже підходить для індивідуального виробництва. Для зустрічі з клієнтами' індивідуальні та різноманітні потреби.

Принцип процесу

Система складається з верхнього комп’ютерно-машинного інтерфейсу, системи керування та сервоприводу. Через шинне з'єднання система управління планує відповідну траєкторію руху. Один високошвидкісний шпиндель обробляє пластину, а інші 3 осі здійснюють контроль положення пластини.

Технічний покажчик

Точність повторного позиціонування становить ±0,02 мм.
Максимальна швидкість обробки становить 25 м/хв.
Підтримується двоосьова кругова інтерполяція та тривісна лінійна інтерполяція.

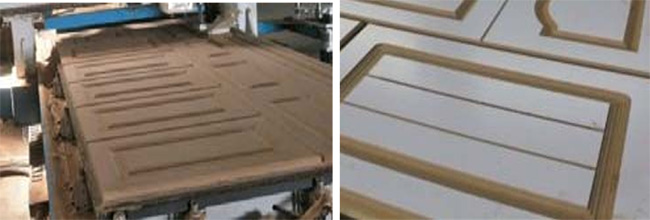

Застосування
