Слайсери Рішення

VEICHI не відстає від ринкового попиту та випускає нову серію VC5 шинного ПЛК EtherCAT, яка має такі переваги, як потужне керування рухом, 7 основних протоколів доступу до портів, багатомодульне розширення функцій, нове програмне забезпечення для програмування хост-комп’ютера тощо. високу надійність, швидку реакцію та просте керування, він відповідає різноманітним сценаріям застосування та може надавати клієнтам інтелектуальні системні рішення.

Високопродуктивний ПЛК шини EtherCAT серії VC5

Нещодавно, у відповідь на вимогу клієнта оновити слайсер для зменшення інтенсивності роботи та підвищення ефективності виробництва, VEICHI пропонує 17-осьову систему керування слайсером із чотирма станціями з ПЛК EtherCAT серії VC5, який може досягти високої швидкості, високої точності та високої стабільності, контролювати процес вивантаження матеріалу, захоплення, подачі та різання, допомагаючи клієнту розширити виробничі потужності та підвищити ефективність виробництва.

Оновлення технології власної розробки

Система керування, інтерактивний інтерфейс, привід і серводвигун рішення — усі власні розробки VEICHI. Основні компоненти включають високопродуктивний ПЛК із шиною серії VC5, сервопривід шини SD710 EtherCAT та людино-машинні зв’язки VI20. У порівнянні з традиційним слайсером, 17-осьовий слайсер із чотирма станціями має такі переваги, як хороша сумісність, сильна здатність проти перешкод і багаті функції, які можуть ефективно покращити ефективність і якість нарізки.

Рішення для 17-осьового чотиристанційного слайсера

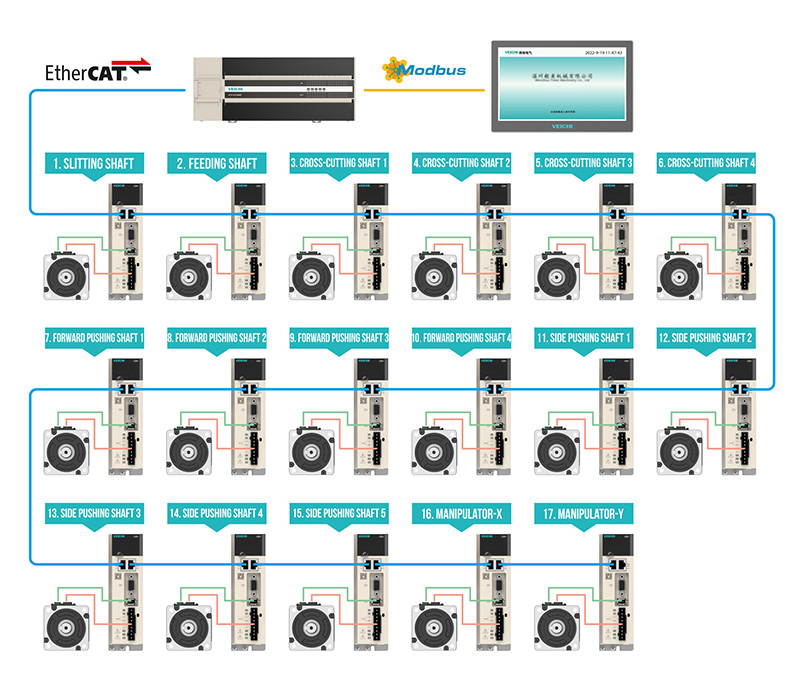

Структура системи

1. Система керування: застосовуйте високопродуктивний ПЛК шини VC5 та технологію двоядерної архітектури, потужні можливості керування рухом, найшвидший цикл зв’язку становить 250 мкс, точність часу синхронізації становить ± 80 нс, і він може досягати максимум 32 реальних осей керування рухом шини EtherCAT. Високопродуктивний ПЛК шини VC5 може легко реалізувати контроль стабільності в робочих умовах багатопозиційного та багатоосьового з’єднання: подача, захоплення, різання тощо. Він може відповідати вимогам місткості осі, суворого контролю витрат, зменшити тиск на виробництво та виробництво.
2. Використовуйте сенсорний екран VI20 як інтерфейс взаємодії між людиною та машиною: Основний робочий інтерфейс включає дисплей тривоги, дисплей вихідного сигналу та скидання обладнання. Кнопка управління може використовуватися для керування запуском і зупинкою роботи відповідних функцій. Інтерфейс параметрів використовується для встановлення параметрів керування процесом і моніторингу робочого стану машини в режимі реального часу.
3. Механізм подачі фіксованої довжини: Універсальний сервопривід шини SD710 EtherCAT використовується для керування, використовується зворотно-поступальний режим періодичної подачі, а поздовжній різак використовується для різання для досягнення контролю довжини специфікації матеріалу.
4. Механізм різання: універсальна сервосистема шини EtherCAT SD710 використовується для приводу та опора інструменту приводиться в дію механізмом уповільнення для реалізації різання матеріалів.
5. Механізм маніпулятора: Універсальна сервосистема шини SD710 EtherCAT використовується для керування, а маніпулятор підбирає X і Механізм переміщення осі Z із присоскою негативного тиску для забирання та випускання матеріалу.
6. Бічний затискний механізм: Універсальна сервосистема шини SD710 EtherCAT використовується для руху та фіксації матеріалів за допомогою затискного механізму бічного штовхання, щоб зменшити проміжок руху матеріалів ліворуч і праворуч.
7. Механізм подачі вперед, що штовхає: Універсальна сервосистема шини SD710 EtherCAT використовується для приводу та сервоприводу подачі, що штовхає вперед. надсилає матеріали на поперечний різак для різання матеріалу.

Розумний та ефективний із основними перевагами

1. Високоточна система керування

Система керування рішення використовує високопродуктивний ПЛК із шиною серії VC5 із двоядерною технічною структурою та потужною можливістю керування рухом, що дозволяє досягти найшвидшого циклу зв’язку 250 мкс, точності часу синхронізації ±80 нс та Контроль руху шини EtherCAT по 32 реальним осям. Багатостанційний 17-осьовий сервопривід працює на високій швидкості, заощаджуючи більше часу клієнтів.

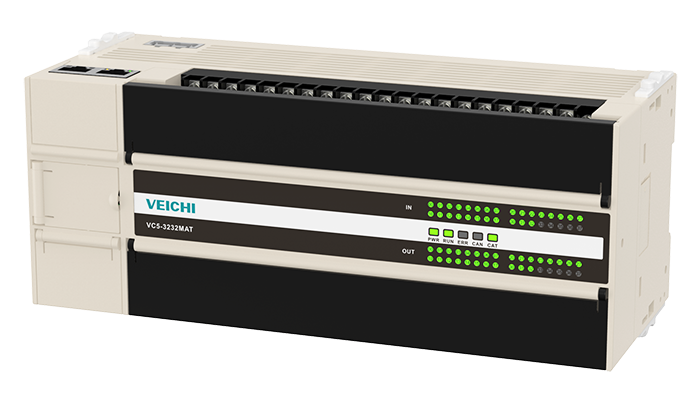

ПЛК серії VEICHI VC5

Особливості:
1. Простір програми користувача підтримує 200 тис. кроків.
2. Підтримує 32 справжні осі та від 32 до 64 уявних осей.
3. Підтримує лінійну інтерполяцію та кругову інтерполяцію, а також функцію електронного кулачка та електронної шестерні. .
4. Регульований цикл зв'язку від 250 мкс до 8 мс, точність часу синхронізації ±80 нс.
5. Інструкції функціональних блоків LD, SFC, FB та інші методи програмування.
6. Основний корпус можна розширити до 15 модулів.
7. RS485, CAN, Ethernet і EtherCAT, інтерфейс може реалізувати багаторівневий мережевий зв’язок.
8.  8 каналів високошвидкісного вхідного підрахунку 200 кГц і 8 каналів високошвидкісного виходу 200 кГц.

2. Інтерфейс людини-машини

Система передає інструкції на вимогу через VI20 HMI. Основний робочий інтерфейс містить дисплей тривоги, вихідний дисплей, скидання обладнання та інші функції, тому контролювати виробництво легко. В інтерфейсі параметрів він може завершити коригування та налаштування параметрів керування процесом і моніторинг стану роботи машини в реальному часі. Сенсорний екран із кнопками керування дозволяє швидко керувати запуском/зупиненням відповідних функцій, зменшуючи інтенсивність роботи працівників' роботи та підвищення точності.


HMI серії VEICHI VI20

Функції:
1. Використання РК-дисплея високої чіткості та високої яскравості максимальний кут огляду досягає 170 градусів.
2. Локальна роздільна здатність понад 300 протоколів, підтримка MQTT.< br />3. Функції VPN і маршрутизації, а також функція зберігання даних.
4. Віддалене завантаження ПЛК. & Конфігурація даних.
5. Запит історичних даних.
6. Конфігурація тривоги.
7. Конфігурація та моніторинг карти.
8. Звіт про дані & ; Мобільний додаток.

3. Налаштування багатофункціонального накопичувача

Сервопривід шини EtherCAT серії SD710 вибрано як модуль приводу рішення. З такими характеристиками, як менша кількість проводів, швидка реакція, широкий діапазон швидкостей, висока точність позиціонування, хороша жорсткість трансмісії та висока стабільність швидкості. Він може реалізовувати функції розрізання та подачі фіксованої довжини, просування вперед і поперечної подачі, різання з приводом редуктора, переміщення осі X/Z робота та інші функції для задоволення потреб автоматичного нарізання.

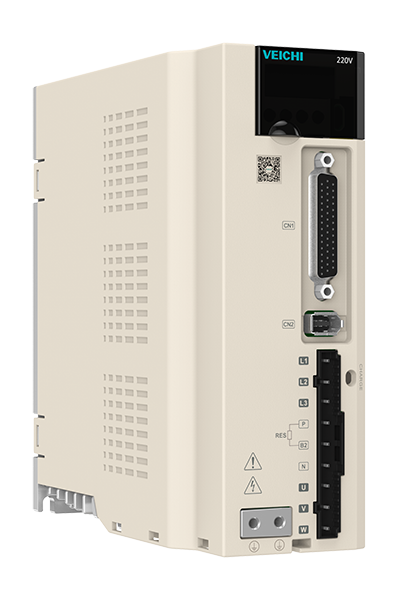

Сервопривід VEICHI SD710

Функції:
1. Сумісність із 17-/23-бітним абсолютним кодувальником, підходить для різних сценаріїв.
2. Стандартний спеціальний інтерфейс комп’ютера з мікро-USB; Стандартний зв'язок RS485; Додатковий зв’язок CANopen, EtherCAT.
3. Можна широко використовуватися в 3C, деревообробному, пакувальному, поліграфічному, логістичному, харчовому, текстильному та іншому обладнанні для автоматизації.
4. Крок за кроком посібник із встановлення полегшує застосування сервоприводу.
5. Програмне забезпечення для налагодження має функцію копіювання параметрів приводу, усуваючи стомлюючу операцію налаштування параметрів тієї самої моделі.
6. Оновлене обладнання та структура, менший розмір.
7. Обладнано датчиком абсолютного значення, позиція пам’яті для вимкненого живлення, термін служби батареї понад 3 роки. Конфігурація з кодерами з різною роздільною здатністю для різних варіантів застосування.
8. Інтелектуальне керування для автоматичного налаштування параметрів.

Практика доводить, що потужні можливості керування рухом VEICHI VC5 серії EtherCAT bus PLC дають змогу слайсеру підтримувати високу стабільність і високу точність різання за умов високої швидкості, що значно підвищує ефективність виробництва та знижує вартість робочої сили, і це високо визнано клієнтами .

Підсумок

Система керування 17-осьового чотирипозиційного слайсера VEICHI характеризується високою ефективністю, сильною стабільністю, сильною здатністю запобігати перешкодам, багатими функціями, широкою горизонтальною областю застосування тощо. Усі драйвери системи керування та серводвигуни використовують продукти VEICHI, включаючи шину VC5 high - продуктивність ПЛК. Термінальний модуль розширення VC5 (VC-0808ENT), універсальний серводрайвер шини EtherCAT SD710, людино-машинний інтерфейс VI20 тощо (крім периферійних комутаторів і трансформаторів). Система може задовольнити потреби клієнта в продуктах. Загальна конструкція системи передбачає численні функції налагодження, які використовують режим зв’язку шини EtherCAT для реалізації 17-осьового сервоприводу з кількома станціями для створення аркушів із різними специфікаціями, що зменшує трудомісткість ручної роботи та значно підвищує ефективність виробництва клієнтів.

У майбутньому VEICHI продовжуватиме стежити за тенденціями розвитку різних галузей промисловості, покладаючись на переваги технологій R&D і багатий досвід промислового застосування в області керування рухом, постійно розширювати сценарії застосування, надавати клієнтам надійні, високоточні та високошвидкісні продукти та рішення, допомагають клієнтам оновити їхні виробничі лінії та сприяють розвитку виробничої промисловості в напрямку вдосконалення та інтелекту.
