Автоматична шипоподібна машина типу «ластівчин хвіст» Рішення

Знайомство з галуззю

Шпильно-пазова конструкція є основним конструктивним методом стародавніх китайських будівель, меблів та інших дерев’яних приладів.

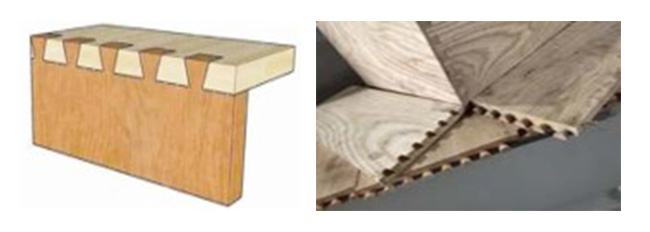

В основному вона використовується для з’єднання плоскої деревини під прямим кутом. Трапецієподібний шип може зробити кути заготовки з’єднаними з високою міцністю та уникнути від’єднання під напругою. Завдяки своїм хорошим механічним властивостям шип типу «ластівчин хвіст» дуже поширений у дерев’яних меблях і в основному використовується в ящиках, шафах тощо.

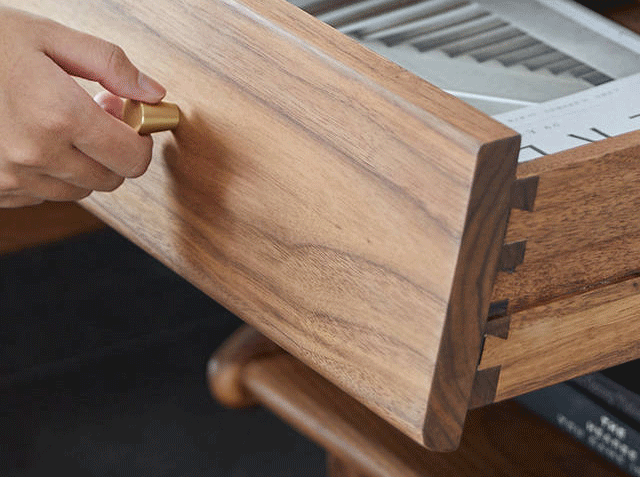

Дерев'яні меблі

Оскільки зростає попит людей на меблі з твердої деревини, традиційний процес виробництва шипа типу «ластівчин хвіст» важко задовольнити величезний ринковий попит. В останні роки на ринку з’явилося напівавтоматичне обладнання типу «ластівчин хвіст» і навіть повністю автоматичне обладнання типу «ластівчин хвіст», що значно підвищило ефективність виробництва меблів з масиву деревини. Рішення системи обладнання типу «ластівчин хвіст», незалежно розроблене компанією VEICHI, було визнано великою кількістю клієнтів у галузі машинобудування з твердої деревини за його переваги високої ефективності, високої точності та високої стабільності.

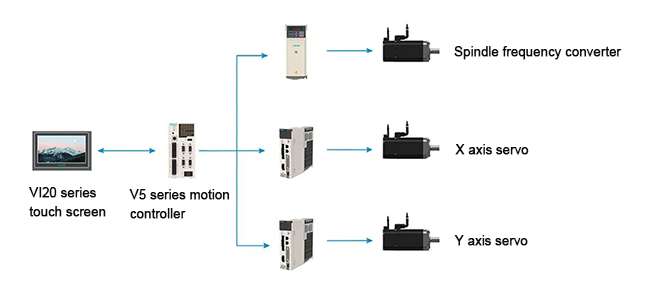

Топологія системи

Повністю автоматична система керування обладнанням типу «ластівчин хвіст» використовує контролер руху VEICHI V5 + сенсорний екран серії VI20 + високопродуктивний сервопривод серії SD700 + інвертор серії AC310. Контролер реалізує планування траєкторії руху в процесі обробки шипа ластівчин хвіст за допомогою високоточного алгоритму інтерполяції, що забезпечує точність і ефективність обробки.

Повністю автоматична система керування обладнанням типу "ластівчин хвіст"

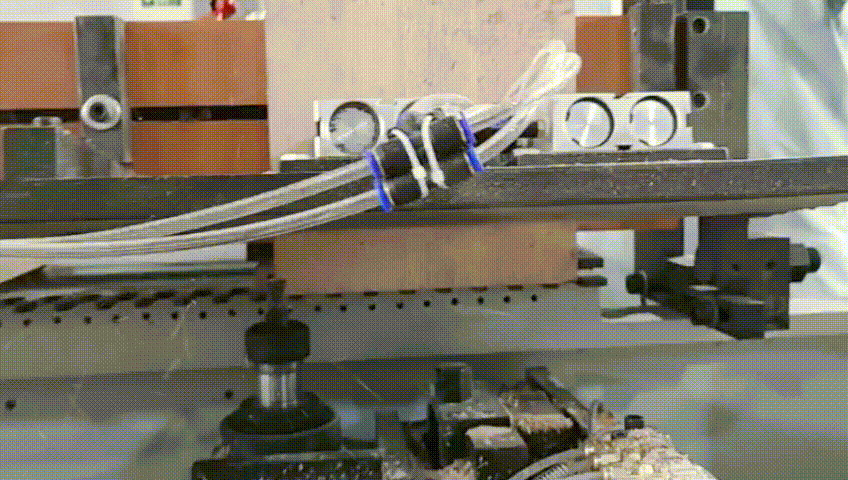

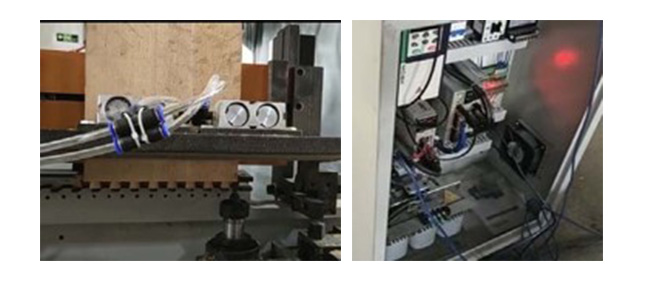

Жива програма

Швидка швидкість обробки та легке керування

У системі використовується контролер руху VEICHI V5-MC104, а нижня швидкість обробки апаратної архітектури з подвійним процесором є вищою. Інтерфейс «людина-машина» керується централізовано, має стабільну роботу, простий у управлінні та обслуговуванні, інтерфейс роботи можна перемикати між китайською та англійською.

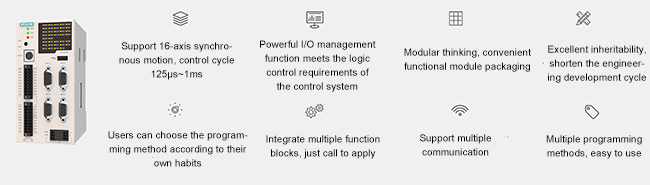

Контролер руху VEICHI V5-MC104

Висока ефективність і надійна стабільність

Система використовує розширені прикладні функції, такі як лінійна інтерполяція, кругова інтерполяція, зондування тощо, з вищою ефективністю обробки та більшою стабільністю.

Висока ефективність і надійна стабільність

Реакція сервоприводу швидка та працює плавно

У системі використовується високопродуктивна сервосистема серії SD700, яку легко налагодити, сервопривод швидко реагує та працює безперебійно.

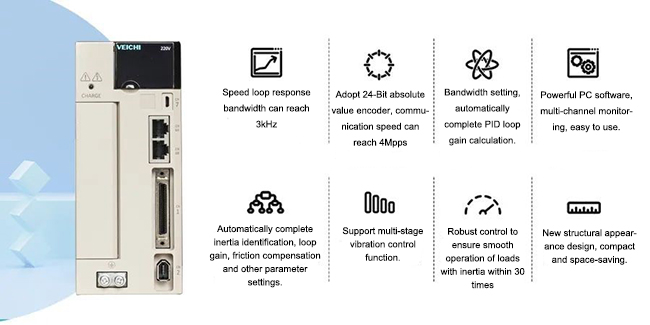

Сервосистема VEICHI SD700

Просте налагодження та гнучкі параметри

Налагодження системи просте, для налагодження потрібно кілька параметрів, а налаштування параметрів є гнучкими.

Рішення VEICHI для обладнання для з’єднання шипів типу ластівчин хвіст має такі переваги, як висока ефективність, хороша стабільність, сильна здатність проти перешкод тощо, що може задовольнити попит клієнтів на обробку листового металу різних специфікацій. У майбутньому VEICHI продовжуватиме "керуючись ринковим попитом, керуючись технологічними інноваціями". концепція надання клієнтам конкурентоспроможних продуктів і системних рішень. Щоб сприяти високоякісному розвитку галузей електроприводів і промислового керування, ми постійно прагнемо досягти прогресу.

Основні моменти програми

1. У системі використовується контролер руху VEICHI V5-MC104, апаратна архітектура з подвійним процесором, а базова швидкість обробки вища.
2. Централізоване керування інтерфейсом «людина-машина», стабільна продуктивність, простота експлуатації та обслуговування.
3. Система використовує такі функції, як інтерполяція та зонди, з високою стабільністю.
4. З’єднання між контролером V5 і сервоприводом використовує високошвидкісні диференціальні сигнали, які мають високу стабільність і не сприйнятливі до перешкод. Максимальна швидкість імпульсу диференціального імпульсного порту становить 3 МГц, завдяки чому можна досягти надзвичайно високої точності керування.

Принцип процесу

Машина типу "ластівчин хвіст" головним чином складається з системи керування, кріплення (циліндра), зубчастої пластини (форми), платформи для обробки та інших основних частин.
1. Система управління: контролер VEICHI V5 + сервопривод серії SD700 + інвертор серії AC310.
2. Циліндр (кріплення): чотири циліндри використовуються для затискання деревини.
3. Розпірна зубчаста пластина (також відома як інструмент для формування): використовується для утримання дошки.
4. Платформа обробки: вісь XY, що приводиться в рух сервомотором.

Технічний покажчик

Точність зняття фаски може досягати 2 дротів.
Ширина обробки може досягати 600 мм.
Товщина обробки 8-32 мм.

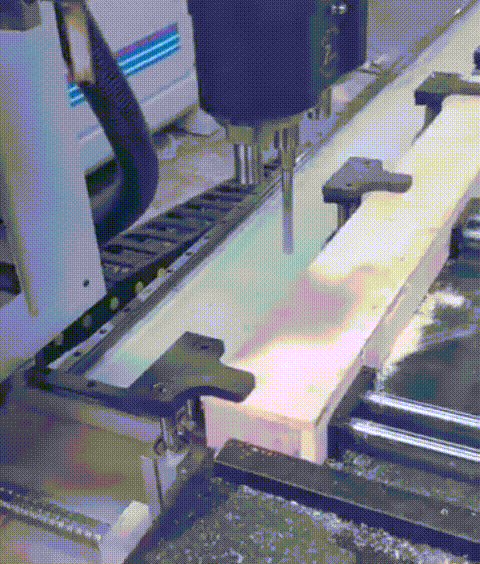

Застосування
