Машина з шестигранної дротяної сітки Рішення

Вступ

Шестикутна дротяна сітка, також відома як кручена сітка, теплоізоляційна сітка та сітка з м’якими краями, сплетена з ковкого дроту з низьковуглецевого чавуну або залізного дроту з ПВХ покриттям. Його структура тверда, поверхня плоска, має хороші антикорозійні та антиокислювальні характеристики. Він широко використовується в аквакультурі, будівництві, озелененні, декоруванні та інших галузях.

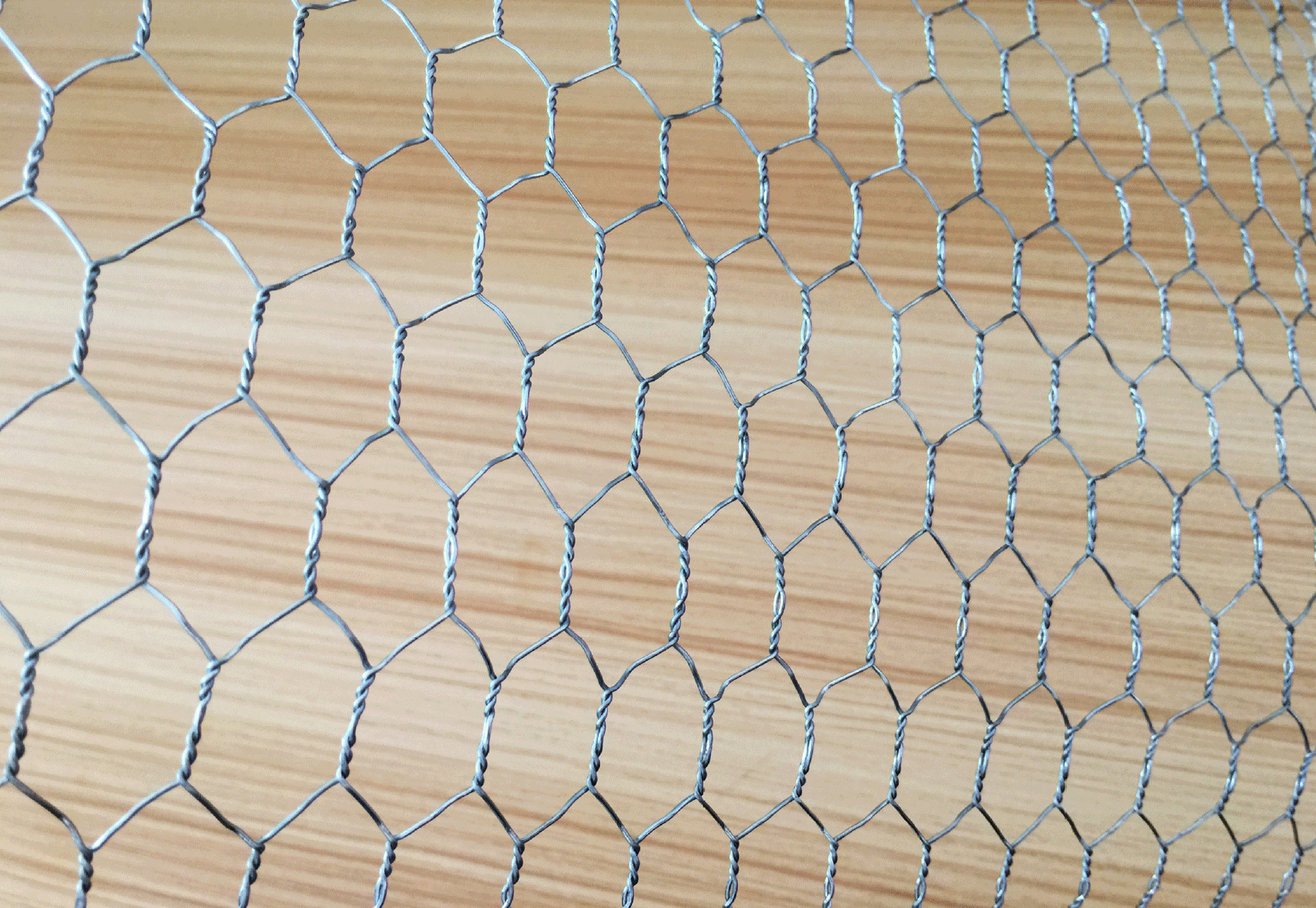

Шестикутна дротяна сітка

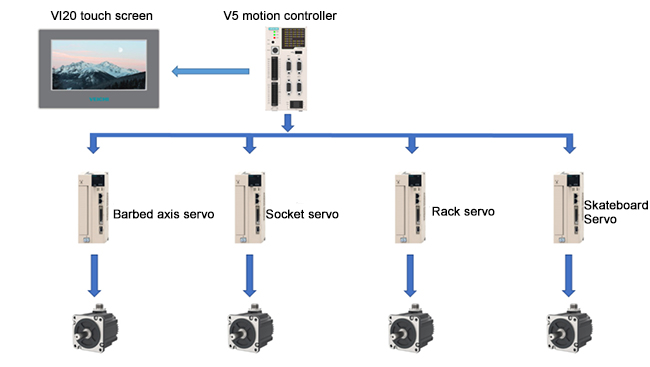

Топологія системи

Системне рішення ткацького верстата з шестикутною сіткою, надане повною системою VEICHI, включаючи сенсорний екран, контролер руху, сервопривід і серводвигун. Використовуючи високопродуктивний контролер руху V5-MC104 від VEICHI як верхнє керування, зв’язуйтеся з HMI через RS422, реалізуйте взаємодію даних між HMI та контролером і виводьте імпульс для керування положенням 4 сервоприводів. Це не тільки підвищує точність керування обладнанням, але й підвищує ефективність виробництва.

Системне рішення ткацького верстата з шестикутною сіткою

Основні моменти програми

1. У системі використовується контролер руху VEICHI V5-MC104, апаратна архітектура з подвійним процесором, а базова швидкість обробки вища.
2. Централізоване керування інтерфейсом «людина-машина», стабільна продуктивність, простота експлуатації та обслуговування.
3. Усі параметри відображаються в режимі реального часу за допомогою інтерфейсу «людина-машина», чистий обсяг виробництва та чиста швидкість можна попередньо встановити, а положення кожної станції також можна регулювати за допомогою параметрів.
4. З'єднання між контролером V5 і сервоприводом використовує високошвидкісний диференціальний сигнал, який має високу стабільність і не сприйнятливий до перешкод. Максимальна швидкість імпульсу диференціального імпульсного порту становить 3M, завдяки чому можна досягти надзвичайно високої точності керування.

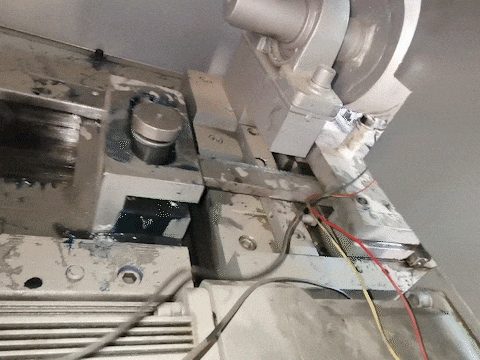

Принцип процесу

1. Колючий вал: колючий вал приводиться в рух серводвигуном, щоб витягнути матеріал вгору. Сітка висить на колючому валу і рухається вперед при обертанні колючого валу, тягнучи дріт вгору.
2. Вісь скейтборду: за допомогою серводвигуна залізні дроти розміщуються ліворуч і праворуч у шаховому порядку, а два сусідні залізні дроти наближаються по черзі, щоб підготуватися до наступного кроку загвинчування сітки.
3. Вісь плати: керована серводвигуном, дошка переміщується вперед, а гвинтове колесо просувається вперед, щоб його вставити в дріт, який потрібно загвинтити, щоб гвинтовий дріт знаходився в середині зазору в гвинтовому колесі, як якщо дріт затиснути плоскогубцями.
4. Вал стійки: керований серводвигуном, після того, як вал вставної пластини встановлено, стійка рухається, приводячи в обертання всі поворотні колеса, а залізні дроти, затиснуті кожним поворотним колесом, скручуються разом.

Технічний покажчик

Сигнал диференціального імпульсу сервоприводу може досягати 3 МГц.
Швидкість руху може досягати 70-90 меш/хв.

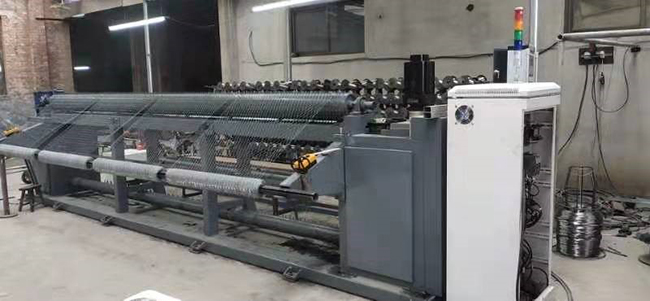

Застосування

Ткацькі верстати з шестикутною сіткою зазнавали постійних технологічних інновацій, і тепер вони значно покращили швидкість виробництва, якість і роботу. Багато користувачів визнали системне рішення машини для плетіння гексагональної сітки, незалежно розроблене компанією VEICHI, завдяки таким перевагам, як висока стабільність і сильна здатність захищати від перешкод.

Функції

1. Стабільна продуктивність, проста в експлуатації та обслуговуванні

Вся машина використовує контролер руху V5, апаратну архітектуру з подвійним процесором, а базова швидкість обробки вища; інтерфейс «людина-машина» керується централізовано, має стабільну роботу, простий у експлуатації та обслуговуванні.

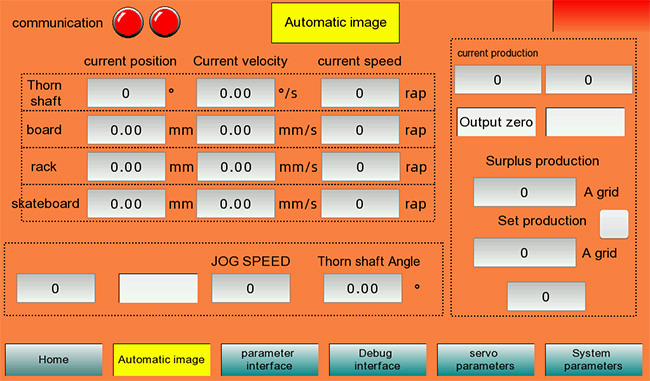

2. Відображення параметрів у реальному часі, гнучке налаштування

Відображення параметрів у реальному часі, гнучке налаштування

Усі параметри відображаються в режимі реального часу за допомогою людино-машинного інтерфейсу, і чистий обсяг виробництва та чисту швидкість можна попередньо встановити, а положення кожної станції також можна регулювати за допомогою параметрів.

3. Сильний захист від перешкод і висока точність керування

З'єднання між контролером V5 і сервоприводом використовує високошвидкісний диференціальний сигнал, який має високу стабільність і не сприйнятливий до перешкод. Порт диференціального імпульсу має максимальну швидкість імпульсу 3M, завдяки чому можна досягти надзвичайно високої точності керування.

Сильна здатність запобігати перешкодам і висока точність керування

Система ткацької машини з шестикутною сіткою VEICHI може не тільки забезпечити загальну продуктивність системи, але й ефективно покращити ефективність виробництва, що може задовольнити всілякі вимоги клієнтів до ткацької системи. Виготовлення продукції з ретельною майстерністю, постійне вдосконалення та забезпечення якості завжди було ідеєю розвитку, на якій наполягає VEICHI. У майбутньому VEICHI продовжуватиме інтенсивно розвивати якість продукції, продовжувати впроваджувати інновації та сприяти високоякісному розвитку галузей електроприводів і промислового керування.
