Система намотування Рішення

Вступ

Намотувальна машина намотує матеріал, як-от металевий дріт, нитку чи папір, на сердечник, котушку чи бобіну. Існує кілька різних типів намотувальних машин, від простих машин з ручною подачею до складних машин із цифровим керуванням (ЧПК). Деякі з найпоширеніших застосувань намотувальних машин – це намотування котушок, намотування мотузок і безперервне намотування ниток.

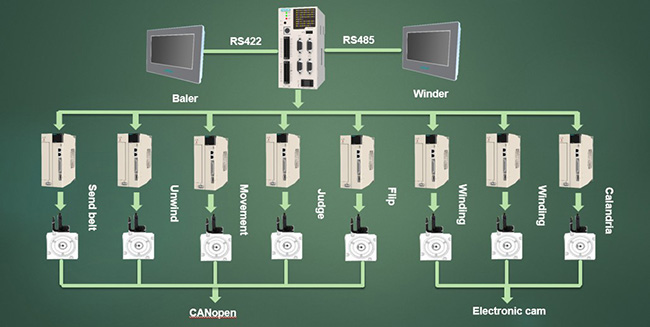

Топологія системи

Основні моменти програми

1. У системі використовується контролер руху VEICHI V5-MC104, апаратна архітектура з подвійним процесором, а базова швидкість обробки вища.
2. Централізоване керування інтерфейсом «людина-машина», стабільна продуктивність, простота експлуатації та обслуговування.
3. CANopen і імпульсне електронне перехресне керування кулачком для покращення стабільності та масштабованості системи.
4. З’єднання між контролером V5 і сервоприводом використовує високошвидкісний диференціальний сигнал, який має високу стабільність і нелегко втручатися. Максимальна швидкість імпульсу диференціального імпульсного порту становить 3 МГц, завдяки чому можна досягти надзвичайно високої точності керування.

Принцип процесу

Основне завдання монтажної труби полягає в одночасному обертанні валу перемотування та валу компонування. Взаємозв'язок обертання полягає в тому, що намотування обертається один раз, а монтажний вал переміщується на один діаметр труби. Якщо труби розташовані з обох боків, їх потрібно складати в стопку, щоб гарантувати, що на краях труб не буде щілин.

Технічний покажчик

Швидкість намотування 60 м/хв.
Довжина одного рулону 300 м.
Час простою автоматичної зміни рулону <10 с.

Застосування

Намотувальна та пакувальна машина
