Обладнання намотувальних машин Рішення

Знайомство з галуззю

Зазвичай машина для намотування намотує матеріал, як-от металевий дріт, нитку чи папір, на сердечник, котушку чи бобіну. Існує кілька різних типів намотувальних машин, від простих машин з ручною подачею до складних машин із цифровим керуванням (ЧПК). Деякі з найпоширеніших застосувань для намотувальних машин - це намотування котушок, намотування мотузки та намотування безперервної нитки. Багато галузей промисловості використовують ці пристрої, включно з текстильною, електронною та дротяною промисловістю.
Машина для ручного намотування зазвичай має сердечник на шпинделі, і користувач подає дріт, мотузку чи інший матеріал на сердечник. Користувач контролює швидкість обертання шпинделя та подає матеріал своєю рукою, направляючи його для контролю натягу та навантаження. Ці прості машини можуть бути настільними або великими автономними намотувачами.

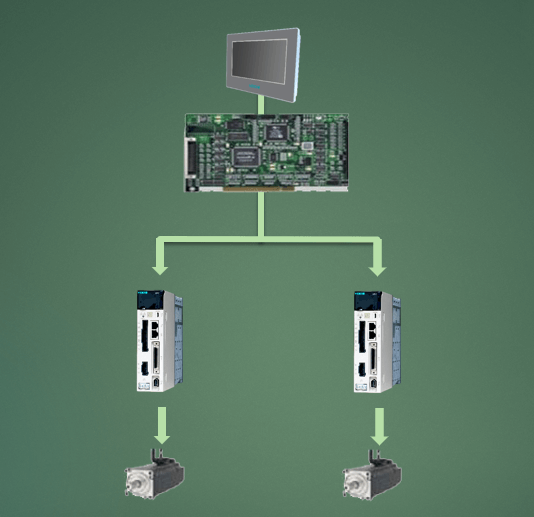

Топологія системи

Основні моменти програми

1. Високошвидкісний цикл SD700 може легко відповідати інтерполяції між головною віссю та веденою віссю. Алгоритми для різних механічних структур можуть легко оптимізувати смугу пропускання, необхідну для автоматичного налаштування відповіді.
2. Використання інтелектуального налаштування може забезпечити поглиблене самонавчання сервоприводу, завершити налаштування параметрів посилення сервоприводу та дозволити сервоприводу продемонструвати найкращу продуктивність.
3. Потужне програмне забезпечення верхнього комп’ютера полегшує налагодження та покращує результат налагодження.
4. Weichuang Servo має потужну функцію шинного зв’язку, що зручно для клієнтів у виборі рішень.
5. Поєднуючи технологію на місці та умови навантаження, виберіть спеціальний серводвигун, щоб зробити точність роботи навантаження більш стабільною та точною.

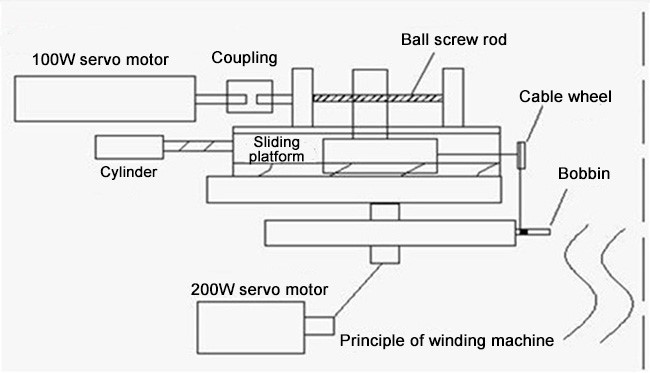

Принцип процесу

Мотор з обмоткою приймає верхнє керування комп’ютером, щоб повернутися до початкової точки під час увімкнення чи скидання. Режим абсолютного позиціонування використовується під час операції, щоб гарантувати, що помилки не накопичуються. Усі технологічні кути призначені для наближення до сигналу як до початку, щоб забезпечити точність. Під час намотування виконайте перший цикл обробки без намотування, щоб переконатися, що край плоский. Двигун упорядкування проводів приймає програмний запит на повернення до початкової точки під час увімкнення чи скидання. Процес намотування завжди використовує функцію слідування головного-підлеглого сервоприводу. Слідкуйте за обмоткою двигуна та безпосередньо використовуйте метод зміни передавального числа до від’ємного числа, коли комутація на місці.
Схема керування кулачком, прийнята системою керування ПЛК, має високу точність, високу надійність, багато користувачів' ;s різні налаштування параметрів і просте обслуговування.

Технічний покажчик

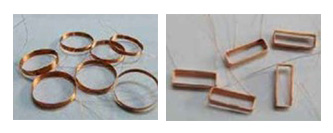

Найтонший металевий дріт може складатися з 2 дротів.
Товщина захисту від обмоток може досягати 40 шарів.

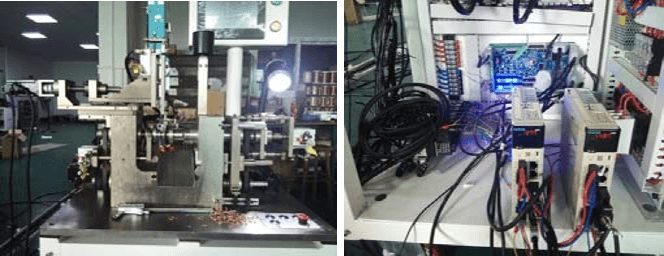

Застосування
