Фармацевтична фасувальна машина Рішення

Вступ

Машина для наповнення ліків підходить для фармацевтичної, хімічної, харчової та інших галузей промисловості. Це пристрій для наповнення скляних, пластикових, металевих та інших ємностей вакуумним негативним тиском і самовсмоктуючою рідиною. Калібр машини, яка використовується для наповнення контейнера, має бути малим, а напруга розширення поверхні рідини в калібрі має бути більшою за гідростатичний тиск.

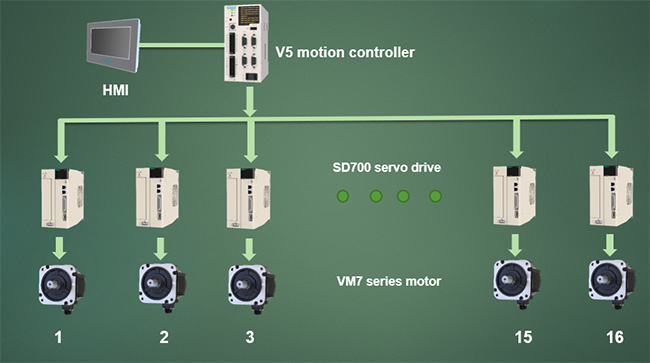

Топологія системи

Основні моменти програми

1. У системі використовується контролер руху VEICHI V5-MC104, апаратна архітектура з подвійним процесором, а базова швидкість обробки вища.

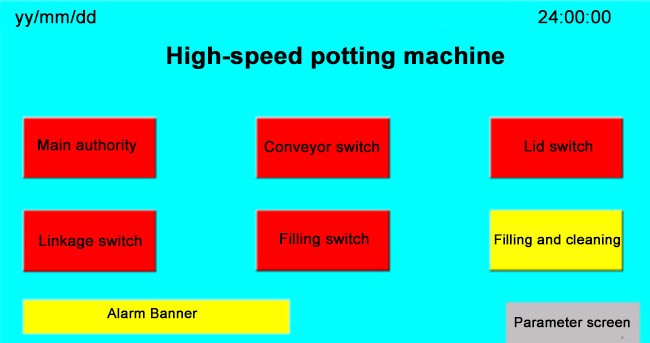

2. Централізоване керування інтерфейсом «людина-машина», стабільна продуктивність, простота експлуатації та обслуговування.
3. З’єднання між контролером V5 і сервоприводом використовує високошвидкісні диференціальні сигнали, які мають високу стабільність і не сприйнятливі до перешкод. Максимальна швидкість імпульсу диференціального імпульсного порту становить 3M, що дозволяє досягти надзвичайно високої точності керування.
4. Передача даних між вузлами комунікаційної мережі CANopen має високу продуктивність у режимі реального часу, сильну здатність захищати від перешкод, високу швидкість зв’язку, легке впровадження та високу вартість.

Принцип процесу

Фармацевтична розповсюджувальна машина в основному складається з корпусу, транспортувального пристрою, наповнювальної частини, циферблатного пристрою, системи подачі кришки, укупорочної головки, вихідного лотка для пляшок, механізму відстеження наповнення та пристрою передачі.
1. Трансмісія: двигун передає потужність на вал черв’ячного редуктора через пасовий шків, а потім вал черв’ячного редуктора проходить через шестерні для передачі потужності на вал колеса, наповнювальну частину та укупоркову головку. Наповнювальна частина, закриваюча головка та кожен циферблат рухаються синхронно, і потужність передається на пристрій циферблата подачі пляшок через конічний механізм.
2. Наповнення: Пляшки з рідиною для перорального застосування надсилаються від великого колеса для годування з пляшечки до перехідного колеса, а потім перехідне колесо надсилається до зубчастого ременя, і пляшка приводиться в рух зубчастим ременем, щоб рухатися вперед з рівномірною швидкістю. Наповнювальна голка вставляється в горловину пляшки під керуванням механізму відстеження та рухається вперед синхронно з пляшкою для відстеження наповнення.
3. Подача кришки: Складається з доріжки для транспортування кришки, головки для встановлення кришки та механізму одягання кришки. Закупорювальна головка використовує принцип електромагнітного спірального коливання, щоб упорядкувати брудні кришки в чергу та відправити їх на доріжку подачі кришки. Під час проходження через механізм укупорки пляшка переносить кришку через укупоркову пластину, щоб кришка одягалася правильно.
4. Механізм відстеження наповнення: наповнювальна голка приводиться в рух серводвигуном, щоб здійснювати зворотно-поступальний рух, і наповнювальна голка може бути точно вставлена ​​в горловину пляшки шляхом регулювання відносного положення голкотримача та монтажної рами.

Технічний покажчик

Застосування
