Машина для упаковки подушок Рішення
Машина для упаковки подушок Рішення
Крива руху горизонтального запаювального ножа традиційної пакувальної машини для подушок реалізується механічним кулачком, який складний у встановленні, має великий шум при роботі, складне регулювання та низьку ефективність.
Грунтуючись на багаторічному досвіді розробки мішків для подушок і ринковому попиті, VEICHI розробила систему з хорошим користуванням, ефективністю та високою точністю. Він має функції електронного протиповітряного захисту, електронного захисту від різання, захисту від крутного моменту, мітки відстеження, фіксованої довжини тощо, що може задовольнити більші вимоги ринку.
Особливості та переваги
Переваги рішення
Високошвидкісний відгук і стабільність
Функція електронної камери та високошвидкісна арифметична обробка контролерів руху VEICHI V5 забезпечують високу швидкість відгуку системи.
Багаті можливості
Він має загальні функції, такі як електронний захист від порізів і захист від крутного моменту. Момент захисту від різання можна встановити на сенсорному екрані, він підтримує багатосекційну подачу стрічки та підтримує режим упаковки змінної довжини.
Простий у використанні
Налагодити систему просто, потрібно лише встановити механічні параметри та підтримувати запис параметрів сервоприводу однією клавішею.
Чудова продуктивність
Швидкість ходу виделкового типу: один ніж 20-300 пакетів/хв. Швидкість бігу стрічкового типу: 1-35 м/хв. Точність упаковки: точність колірного коду ±0,5 мм.
Знайомство з галуззю
Пакувальна машина для подушок використовується для запечатування упаковки предметів, машина використовується для виготовлення пакетів, подачі, запечатування, різання, формування тощо. Пакувальні машини для подушок широко використовуються у високошвидкісному пакуванні в таких галузях, як продукти харчування, посуд, засоби гігієни, медикаменти, металовироби та засоби охорони праці. Печиво, цукерки, столовий посуд пакуються на подушкопакувальну машину.

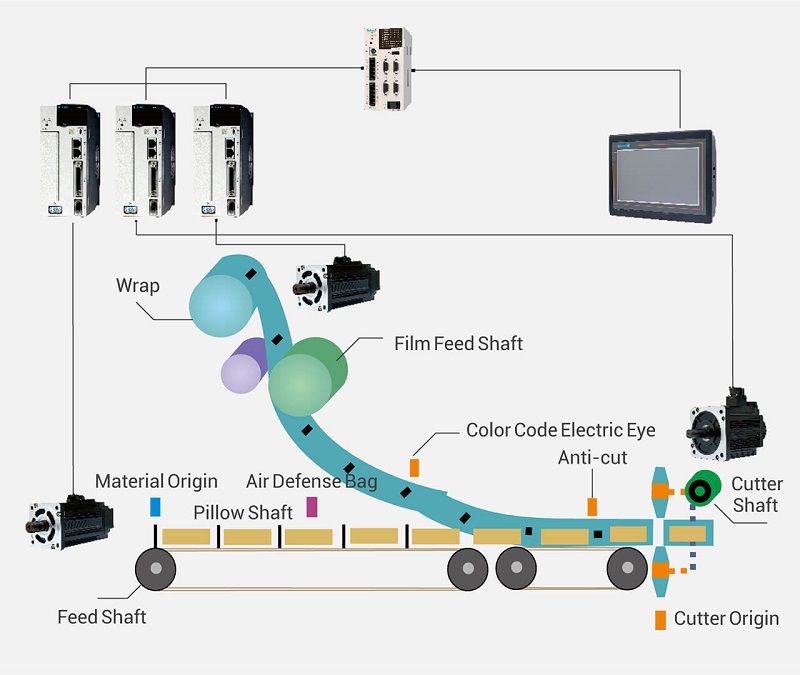

Топологія рішення
Система приводу машини для пакування подушок складається з контролера руху, сервосистеми, HMI, вала плівки, різального вала, котушки тощо.
Рішення використовує контролер руху VEICHI V5-MC104 і внутрішній електронний кулачок для досягнення синхронності і точне керування кожною віссю. По-друге, функція апаратної засувки взаємодіє зі зрілим алгоритмом корекції кольорових міток, щоб забезпечити високу точність роботи кольорових міток, подачі та ріжучого ножа. Спеціально розроблена функція фільтрації програмного та апаратного забезпечення ефективно відфільтровує сигнал перешкод на місці та забезпечує тривалу стабільну роботу в різних робочих умовах.

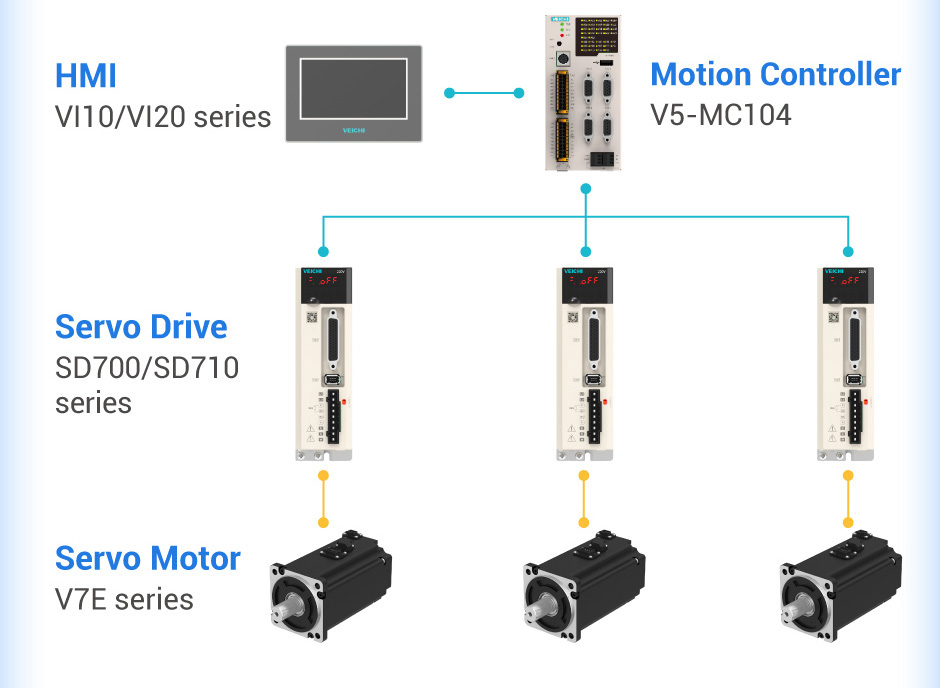

Топологія системи
Основні компоненти рішення включають контролери руху, сенсорні екрани, сервоприводи та серводвигуни, усі з яких незалежно розробляє VEICHI. Сумісність і надійність чудові, що робить експлуатацію та технічне обслуговування зручнішими та може ефективно зменшити післяпродажні інвестиції клієнтів.

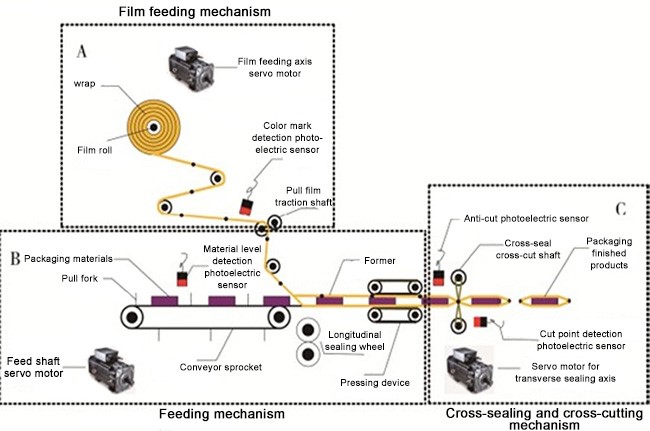

Принцип системи
Процес пакування в машині для пакування подушок досягається шляхом координації валу подачі, валу для витягування плівки та різального валу для досягнення мети пакування.
Подача мотовила: Подаючий вал приводить вилку в рух, щоб штовхати матеріал вперед, а положення зірочки подавального валу калібрується на кожному колі, щоб забезпечити точне положення подачі.
Плівка для витягування вала плівки: вал плівки рухає пакувальну плівку для більш точної подачі плівки відповідно до встановленої довжини мішка. У режимі кольорової позначки сигнал кольорової позначки визначається для компенсації та виправлення положення подачі плівки. Узгоджена робота подачі та подачі плівки забезпечує точну подачу матеріалу в пакувальну плівку.
Відрізання валу: Положення ножа компенсується та коригується для кожного обертання валу ножа. Лінійна швидкість різака в зоні синхронізації різання матеріалу підтримується узгодженою зі швидкістю подачі плівки, плівка синхронно запечатується та розрізається поперечно, а упакований продукт виходить.
Принцип процесу
Процес пакування на машині для пакування подушок досягається скоординованими діями валу подачі, валу для витягування плівки та різального валу для досягнення мети пакування. Вал подачі приводить в дію вилку перемикання передач, щоб просувати вперед і подавати матеріал, а зірочка вала подачі калібрується щоразу, щоб забезпечити точність положення подачі. Вісь плівки рухає пакувальну плівку для точної подачі плівки відповідно до встановленої довжини мішка, а сигнал кольорового коду визначається в режимі кольорового коду для компенсації та виправлення положення подачі плівки. Узгоджена робота подачі та подачі плівки забезпечує точну подачу матеріалів у пакувальну плівку. Корекція компенсації положення різця здійснюється для кожного оберту валу різця, а лінійна швидкість різця підтримується в зоні синхронізації різання матеріалу.
Технічний покажчик
Індекс швидкості: однополюсна 250-300 пачок/хв. Швидкість пакування моделі з вилкою перемикання передач працює плавно.
Режим пакування змінної довжини моделі стрічки підтримує максимальну швидкість пакування 35 м/хв.< br />Індекс точності: точність колірного коду ±0,5 мм.
Ведення бізнесу
VEICHI Electric пропонує професійні поради та розробку додатків від наших експертів галузі пакувальних машин для подушок для підтримки OEM-виробників, ODM-виробників, системних інтеграторів і промислових користувачів. Ми також надаємо індивідуальні рішення для апаратного та програмного забезпечення, які забезпечують бездоганну інтеграцію та низку функцій, які оптимізують систему в цілому.
