Лінія сортування Рішення

Знайомство з галуззю

Високошвидкісна лінія сортування матеріалу в основному використовується для пакування харчових продуктів. Його функція полягає в тому, щоб упорядкувати матеріали, які потрібно запакувати з початкового виробництва, у акуратно скомпоновані й рівномірно розташовані матеріали в пакувальну машину для подушок, щоб підвищити ефективність пакування.

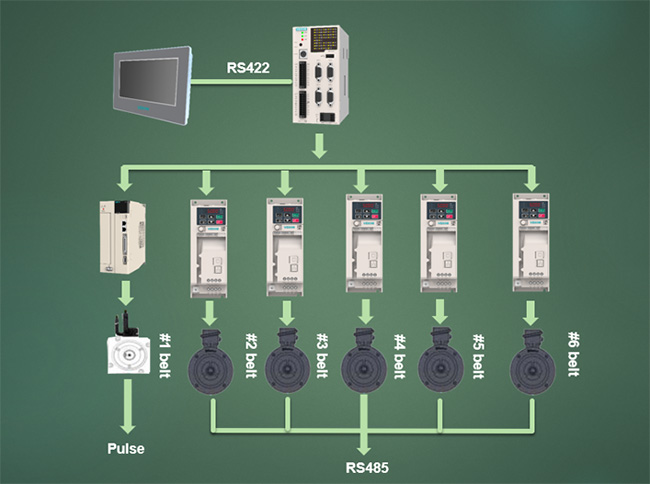

Топологія системи

Основні моменти програми

1. Система використовує контролер руху VEICHI V5-MC104, апаратну архітектуру з подвійним процесором, а нижній рівень працює швидше.
2. Централізоване керування інтерфейсом «людина-машина», стабільна продуктивність, простота експлуатації та обслуговування.
3. Конфігурацію системи можна змінювати за бажанням. За винятком першого ременя, інші ремені можуть перемикатися за бажанням із перетворенням частоти та сервоприводом, а кількість секцій ременя можна підбирати за бажанням.
4. З’єднання між контролером V5 і сервоприводом використовує високошвидкісні диференціальні сигнали, які мають високу стабільність і не сприйнятливі до перешкод. Максимальна швидкість імпульсу диференціального імпульсного порту становить 3 МГц, завдяки чому можна досягти надзвичайно високої точності керування.

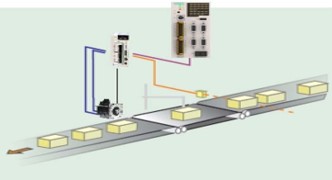

Принцип процесу

Лінія високошвидкісного сортування матеріалу розділена на частину подачі та частину сортування матеріалу. Частина подачі в основному організовує кілька рядів матеріалів в одну колону через перегородку або поглинаючу руку та різницю швидкості стрічки та надсилає їх на лінію сортування. Зазвичай одна лінія подачі співпрацює з декількома лініями сортування.
Часть обробки матеріалу використовує фотоелектричну індукцію кожного ременя для керування прискоренням і уповільненням стрічки, щоб регулювати відстань зменшення матеріалу для досягнення ефекту обробки матеріалу. Перша секція стрічки сервозв’язана з подаванням машини для обгортання подушок, і матеріали подаються в машину для обгортання подушок відповідно до встановленого положення.

Технічний покажчик

Лінійна швидкість сортувальної лінії може досягати 150 упаковок/хв, залежно від довжини та характеристик матеріалу.
Точність подачі становить ±1 мм.

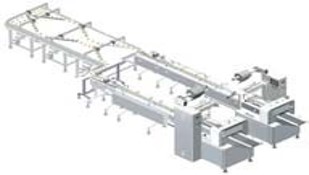

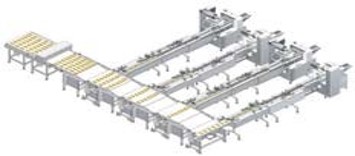

Виставка обладнання
