Вертикальна пакувальна машина Рішення

Впровадження вертикальної пакувальної машини

Звичайні вертикальні пакувальні машини доступні з горизонтальним тягом, зворотним тягом і безперервним пакуванням. Ця система використовується для горизонтальної висувної вертикальної упаковки. Вертикальна пакувальна машина, як правило, поділяється на три частини: 1. частина для заготовки, 2. частина для знімання плівки, 3. частина для пакування. Що ми маємо на увазі під перехресним і зворотним тягом, це різниця в частині упаковки. Заглушка має: 1. гвинтове зважування, 2. обертовий мірний стакан, 3. комбіноване зважування та 4. рідинний насос.

Знайомство з системою

Ця система використовує високопродуктивний контролер руху V5-MC104 від VEICHI як механізм керування, високопродуктивний сервопривід VEICHI 750 Вт серії SD700 як потужність плівки та гвинта, сенсорний екран VI10-070S як взаємодію людини з комп’ютером . Крім того, є чотири модулі контролю температури для контролю температури твердотільного реле для контролю горизонтального ущільнення та середнього ущільнення. У стандартному кольоровому режимі швидкість мішка може досягати 80 упаковок/хв менше ніж 130 мм, а точність контролюється в межах ±1 мм за умови зсуву. У режимі виробництва з фіксованою довжиною довжина мішка менше 130 мм може досягати 100 упаковок/хв, а точність контролюється в межах ±0,5 мм за умови високої швидкості та переміщення.

Системна програма

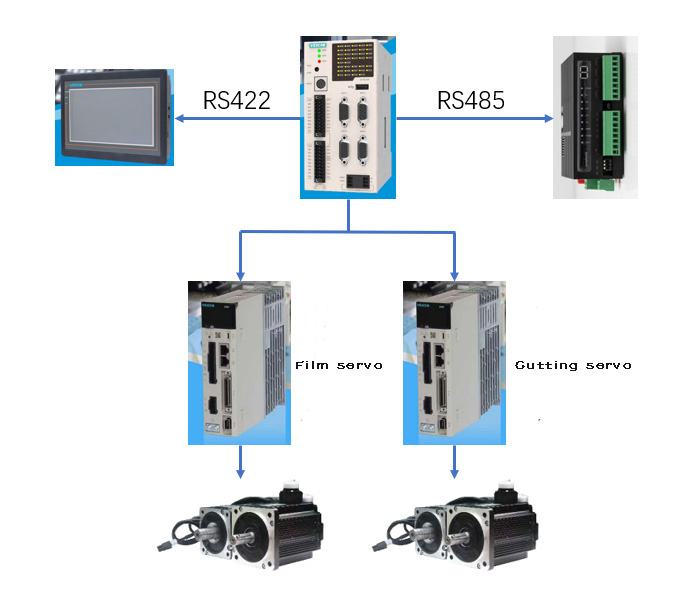

1. У системі використовуються такі продукти та апаратні компоненти VEICHI:

Продукти та апаратні компоненти VEICHI, які використовуються системою

2.  Програму реалізовано

1) Використовуючи високопродуктивний контролер руху VEICHI V5-MC104 як верхнє керування, точне керування точкою вводу-виводу та сервоприводом плівки та сервоприводом подачі.
2) Контролер V5 і модуль контролю температури використовують Зв’язок RS485 для реалізації керування нагріванням середнього та горизонтального ущільнення та контролю температури.
3) Контролер V5 і сенсорний екран використовують RS422 для зв’язку, і користувач регулює та переглядає різні параметри в реальному часі на сенсорному екрані. .

Переваги системи

1. Вся машина використовує контролер руху V5 від VEICHI, який має унікальне 4-осьове налаштування високої швидкості. Найвища вихідна частота імпульсів становить 3 МГц, що задовольняє контроль надвисокої частоти імпульсів. IO використовує роз’ємні клемні колодки для простішого та чистішого підключення. Він має стандартне з’єднання валу з сервоприводом, що усуває потребу в додатковому з’єднанні проводів, заощаджуючи час і зусилля.
2. Людино-машинний інтерфейс HMI має централізоване керування всіма робочими параметрами та стабільну роботу. Інтерфейс може реалізовувати перемикання мов, блокування заборгованості, секретний інтерфейс та інші функції.
3. Керуйте модулем контролю температури через зв'язок RS485, щоб контролювати та регулювати поточну температуру в реальному часі.
4. Система інтелектуально розраховує задану швидкість і фактичну швидкість і здійснює коригування швидкості в реальному часі.
5. Система оснащена функцією безкоштовного наповнення, клієнти можуть вільно встановлювати будь-яку порожню комбінацію наповнення.
6. Виробництво в реальному часі, кращий контроль за ходом виробництва.
7. Відкрити фабричні параметри для замовників для налаштування координації дій між агентствами в режимі реального часу.
8. Реалізуйте зберігання та читання рецептів у контролері, операція є більш розумною та простою.
9. Високошвидкісна робота стабільна, а похибка перемикання швидкості контролюється на ±1 мм.

Підсумок

Горизонтально-вертикальна пакувальна машина VEICHI має такі переваги, як висока ефективність, низька помилка та висока стабільність. Системою легко керувати, параметри легко зрозуміти, легко контролювати та регулювати, а також відкриваються деякі заводські параметри для точного налаштування. Система може відповідати вимогам процесу та точності більшості матеріалів. Це значно підвищує ефективність, забезпечуючи при цьому м'якість і точність дії. Чудово відповідає вимогам клієнта щодо продуктивності вертикального пакування.
