Двостанційна машина для нанесення покриття Рішення

Системне рішення машини для нанесення покриттів VEICHI пропонує високу ефективність, стабільність, виняткову здатність запобігати перешкодам, різноманітні функції та широке застосування. Він включає в себе наш контролер руху VC5, модуль розширення терміналів VC і високопродуктивний привод змінного струму AC310, щоб задовольнити вимоги клієнтів до продукції.

Конструкція системи включає численні функції реверсивного налагодження, використовує електронну синхронізацію передач для 10-осьового зв’язку, а також функції автоматичного налаштування вихідного натягу PID і точного розрахунку діаметра ролика, що зменшує кількість ручної праці та значно підвищує ефективність виробництва.

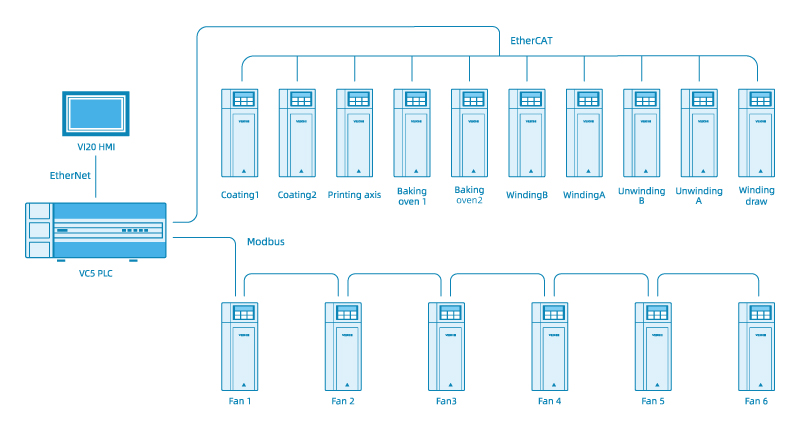

Топологія системи

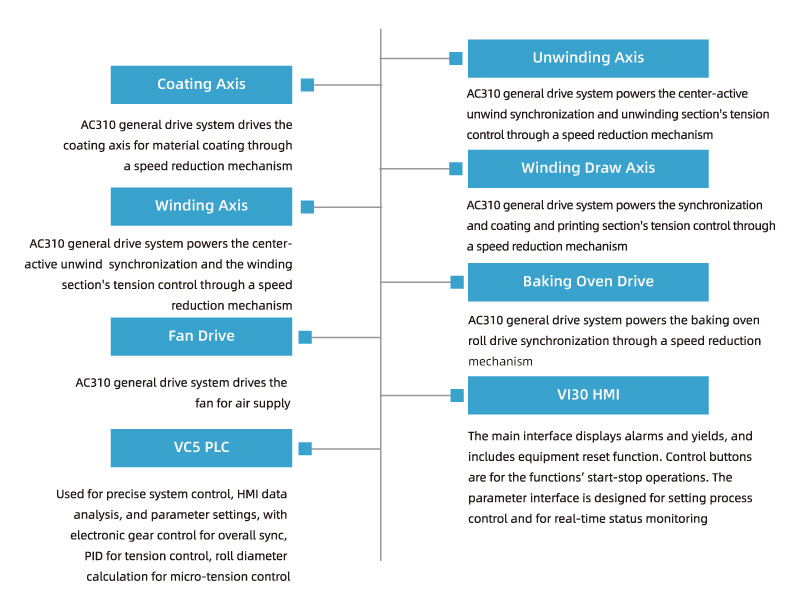

Структура системи

Вісь покриття: загальна система приводу AC310 приводить в рух вісь покриття для покриття матеріалу через механізм зниження швидкості.

Вісь намотування: загальна система приводу AC310 забезпечує центральну синхронізацію розмотування та контроль натягу секції намотування через механізм зменшення швидкості.

Привід вентилятора: загальна система приводу AC310 керує вентилятором для подачі повітря.

ПЛК VC5: Використовується для точного керування системою, аналізу даних HMI та налаштувань параметрів, з електронним керуванням передачами для загальної синхронізації, PID для керування натягом, обчисленням діаметра рулону для керування мікронатягом.

Вісь розмотування: загальна система приводу AC310 забезпечує активну центральну синхронізацію розмотування та контроль натягу секції розмотування за допомогою механізму зменшення швидкості.

Вісь намотування: загальна система приводу AC310 забезпечує керування натягом секції синхронізації та покриття та друку за допомогою механізму зниження швидкості.

Привід печі для випікання: загальна система приводу AC310 забезпечує синхронізацію приводу ролика духовки через механізм зниження швидкості.

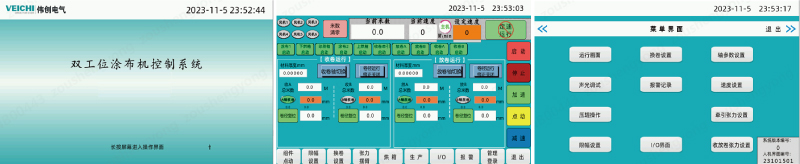

VI30 HMI: Основний інтерфейс відображає сигнали тривоги та врожайність, а також включає функцію скидання обладнання. Кнопки керування призначені для функцій' операції старт-стоп. Інтерфейс параметрів призначений для налаштування керування процесом і моніторингу стану в реальному часі.
