Машина для нанесення суміші клею Рішення

Компаундова система нанесення клею від VEICHI демонструє свій досвід у галузевому застосуванні та інноваційних продуктах із основними компонентами, включаючи контролер руху VC5, сервопривід SD700 і систему приводу AC310. Таким чином, завдяки точному контролюванню таких осей, як витягування, склеювання та намотування, він забезпечує швидке, точне, чуйне та стабільне керування.

Продукція VEICHI покращує систему керування машиною для нанесення сумішевого клею завдяки високій ефективності, міцній стабільності та потужним можливостям захисту від перешкод, а також широкому спектру функцій. Конструкція включає кілька зворотних функцій налагодження та використовує зв’язок по шині EtherCAT для синхронізованого багатоосьового позиціонування, підвищення ефективності виробництва та обслуговування клієнтів' різноманітні потреби. Це вдосконалене рішення для нанесення клею широко застосовується в різних галузях.

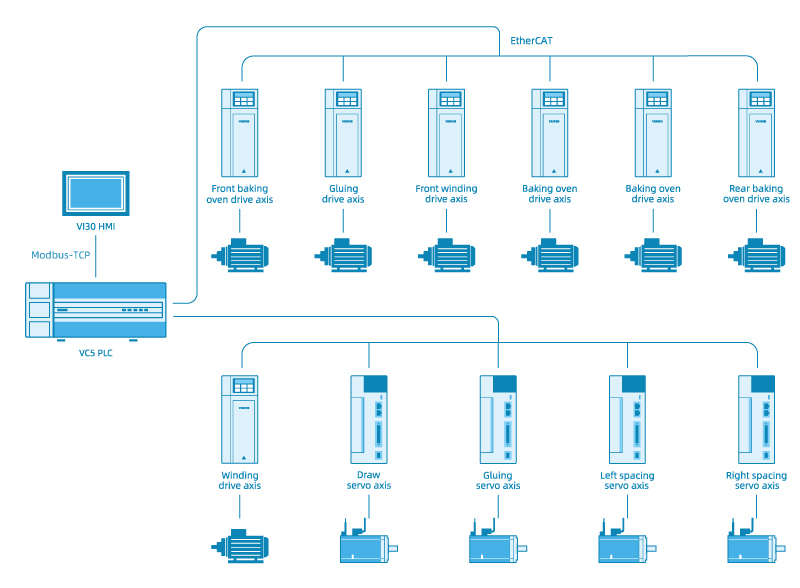

Топологія системи

VEICHI представила пристрій для нанесення клейового покриття для різних вимог клієнтів. Використовуючи наш великий галузевий досвід, це рішення інтегрує контролер руху VEICHI VC5, високопродуктивний сервопривод шини SD700 і карти AC310 з PG і EtherCAT для керування основними осями руху, включаючи тягу, склеювання та намотування. Він забезпечує високу швидкість, точність, чуйність і стабільність керування.

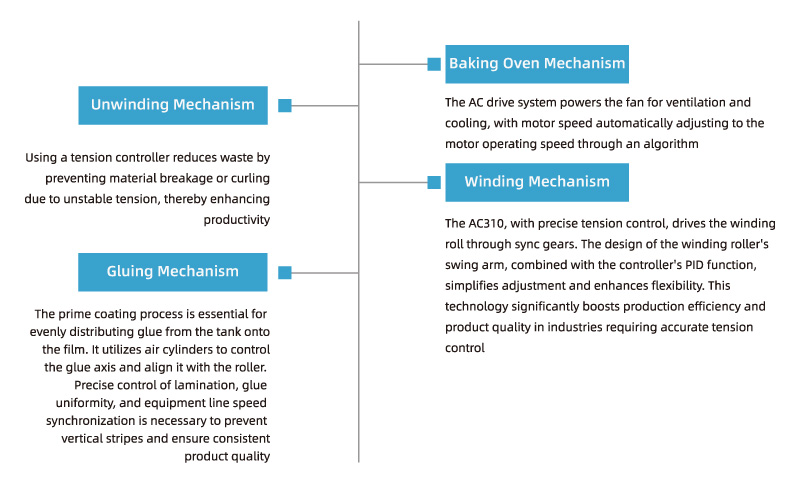

Структура системи

Механізм розмотування: Використання контролера натягу зменшує кількість відходів, запобігаючи поломці або скручування матеріалу через нестабільний натяг, тим самим підвищуючи продуктивність.

Механізм склеювання: Процес нанесення ґрунтовки необхідний для рівномірного розподілу клею з бака на плівку. Він використовує повітряні циліндри для керування віссю клею та вирівнювання її з валиком. Точний контроль ламінування, однорідності клею та синхронізації швидкості лінії обладнання необхідний, щоб запобігти вертикальним смугам і забезпечити постійну якість продукції.

Механізм печі для випікання: Система приводу змінного струму живить вентилятор для вентиляції та охолодження, при цьому швидкість двигуна автоматично регулюється відповідно до робочої швидкості двигуна за допомогою алгоритму.

Механізм намотування: AC310 із точним контролем натягу приводить в рух намотувальний рулон через шестерні синхронізації. Конструкція поворотного важеля намотувального ролика в поєднанні з функцією PID контролера спрощує налаштування та підвищує гнучкість. Ця технологія значно підвищує ефективність виробництва та

якість продукції в галузях, де потрібен точний контроль натягу.
