Машина для перевірки етикеток Рішення

Знайомство з системою

Цей набір систем використовує високопродуктивний ПЛК VEICHI, V5 як контролер, виберіть високопродуктивний сервопривід VEICHI серії SD700 як силовий механізм, сенсорний екран VI10-070D як інтерфейс взаємодії між людиною та комп’ютером. Контролер оснащений мережевим портом зв’язку ModbusTCP і взаємодією даних із головним комп’ютером системи виявлення.

Система працює стабільно, максимальна швидкість може досягати 300 м/хв, обчислення діаметра намотування стабільне, похибка обчислення становить ±3 мм, керування крутним моментом стабільне, а матеріал не має тремтіння під час будь-якого перемикання швидкості чи прискорення /уповільнення процесу. Точність упору етикетки становить менше 5 мм, а точність розрахунку виробництва становить ±1 аркуш.

Системні рішення

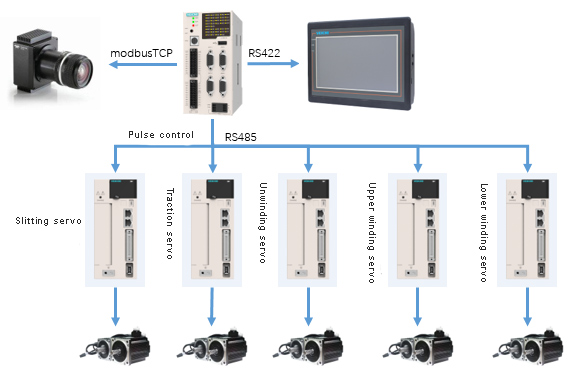

1. Продукт VEICHI та апаратні компоненти, застосовані до системи, показані нижче.

Продукт VEICHI та апаратні компоненти, застосовані до системи

2. Реалізація рішення

1) Високопродуктивний контролер руху VEICHI V5-MC104 вибрано як верхній елемент керування, а сервопривід тяги та сервопривід стрічки керуються імпульсним виходом. Керування крутним моментом сервоприводу намотування та розмотування здійснюється за допомогою зв’язку RS485.
2) Контролер V5 взаємодіє з системою виявлення за допомогою зв’язку modbusTCP. Основний інтерактивний вміст містить керування пуском і зупинкою, передачу номерів рядків і передачу команд.
3) Контролер V5 і сенсорний екран обмінюються даними за допомогою RS422, і користувач регулює та переглядає різні параметри в режимі реального часу на сенсорному екрані. .

Перевага системи

1. Вся машина використовує контролер руху  V5 від VEICHI з унікальною 6-осьовою високошвидкісною конструкцією. Найвища вихідна частота імпульсів становить 3 МГц, що відповідає регулюванню надвисокої частоти імпульсів. IO використовує роз’ємні клемні колодки для простішого та чистішого підключення. Він має стандартне з’єднання валу з сервоприводом, що усуває потребу в додатковому з’єднанні проводів, заощаджуючи час і зусилля.
2. Усі робочі параметри людино-машинного інтерфейсу HMI контролюються централізовано, а продуктивність стабільна. Інтерфейс може реалізовувати перемикання мов, блокування заборгованості, секретний інтерфейс та інші функції.
3. Крутний момент сервоприводу контролюється RS485, і рішення є більш економічним.
4. Розрахунок діаметра котушки є стабільним, а коливання обчисленого значення можна контролювати на ±3 мм.
5. Контроль крутного моменту стабільний. За будь-якої швидкості, прискорення та уповільнення матеріал не тремтить, а камера приймає нормальні чорні лінії.
6. Розрахунок продуктивності точний, і похибка між значенням виробництва в реальному часі та встановленим значенням виробництва після зупинки становить ±1.
7. Під час тестування дефектну етикетку можна точно зупинити, а точність відключення становить 5 мм.
8. Зарезервуйте різні інтерфейси док-станції головного комп’ютера.

Підсумок

Система перевірки продукції VEICHI має такі переваги, як висока ефективність і висока стабільність. Системне рішення є більш простим і економічним, а апаратна проводка економить час і зусилля. Системою легко керувати, а параметри легко зрозуміти та легко налаштувати.

Смуга підтримує швидкість до 300 м/хв, і система стабільна на найвищій швидкості. Немає відхилень у розрахунку діаметра котушки. Контроль крутного моменту обмотки стабільний, і матеріал не має тремтіння. Точність відключення та точність розрахунку продуктивності є стабільними та стабільними, на них не впливає швидкість.

Система дуже відкрита, і користувач може регулювати параметри системи та системні перемикачі відповідно до різних вимог і умов роботи, щоб забезпечити стабільну роботу системи та відповідати робочим вимогам.
