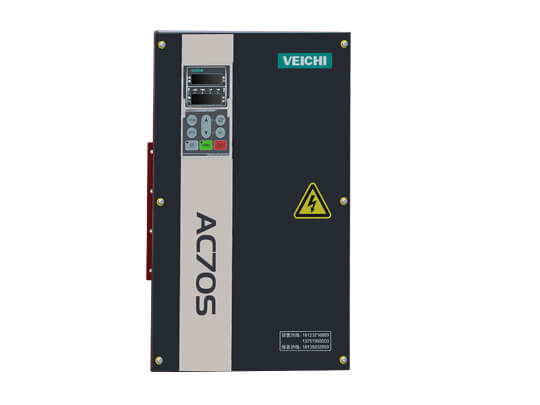

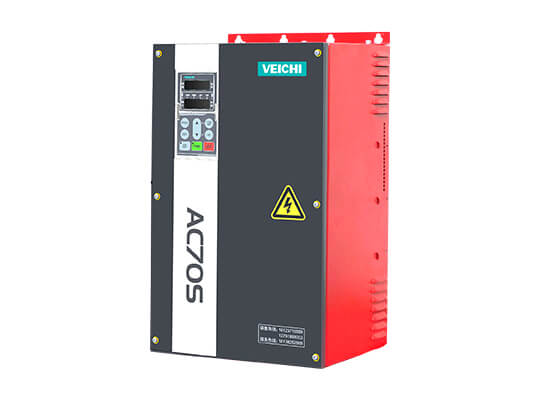

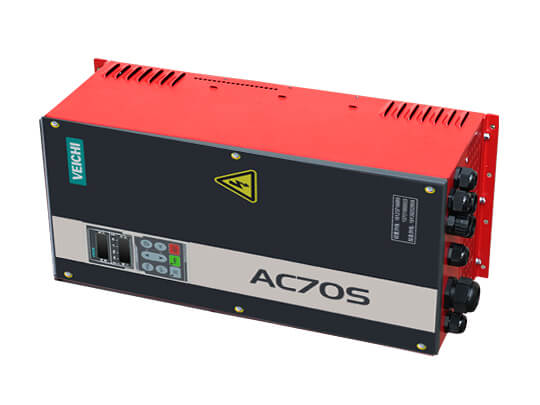

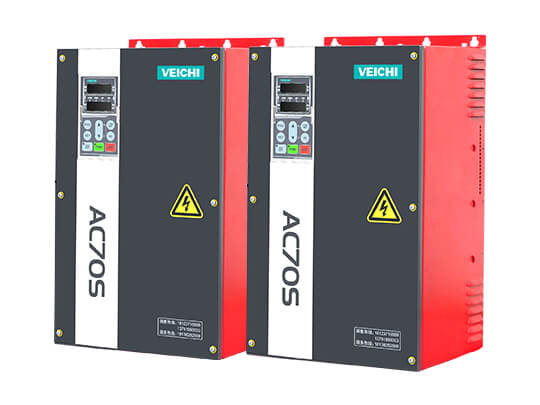

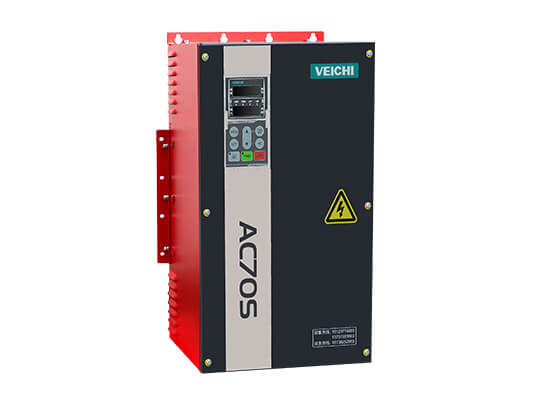

Спеціальний привід AC70S для будівельного ліфта
- Не потрібно змінювати параметри інвертора, якщо дроти підключені правильно, він може нормально працювати після ввімкнення машини.
- Точна посадка може бути досягнута на будь-якій швидкості;
- Оператор з клавіатури може відображати верхню та нижню межі, висхідні та низхідні сигнали, що зручно для обслуговування системи;
- Плавна робота, відсутність ударів, зменшення стирання механічної конструкції та вразливих частин;
Посібник користувача
Зверніться до служби підтримки
Електронна поштаОзнайомлення з продуктом
Привід із функцією стикування, спеціально розроблений для трансформації старих ліфтів. Об’єднавши перетворювач частоти, гальмівний модуль та індикатор стану, це зручно для обслуговування обладнання на місці та мінімізує витрати на перетворення частоти в будівельному ліфті.
Функції
1. Безпечний і надійний: спеціальна функція логічного керування гальмом, завдяки частоті відпускання та колезі про струм відпускання, щоб досягти гальма, щоб забезпечити його безпеку та надійність.
2. Високе співвідношення продуктивності та ціни: у порівнянні з повним набором інверторних шаф ціна дешевша, а продуктивність еквівалентна.
3. Гуманізована конструкція: не потрібно змінювати параметри інвертора, якщо дроти підключені правильно, він може працювати нормально після ввімкнення машини.
4. Трансформація проста: не потрібно додавати пристрої обмеження уповільнення, не потрібно замінювати операційний стіл; точна посадка може бути досягнута на будь-якій швидкості.
5. Зручне обслуговування: оператор клавіатури може відображати верхню та нижню межі, висхідні та низхідні сигнали, що зручно для обслуговування системи.
6. Подовжте механічний термін служби: плавна робота, відсутність ударів, зменшіть стирання механічної конструкції та вразливих частин, подовжте час використання двигуна та дискового гальма та ефективно збільште термін служби будівельного ліфта.
Промислове застосування спеціального приводу AC70S для будівельного ліфта
Застосування: будівельний ліфт.
Технічні характеристики
| Діапазон потужності | 30,000 W-37,000 W |
|---|
| Частота напруги | Трифазний 380В 50/60Гц Трифазний 220В 50/60Гц |
|---|---|
| Допустимі коливання | Напруга: 320 В ~ 440 В; Рівень дисбалансу напруги: <3%; Частота: ±5% Рівень спотворень відповідає вимогам IEC61800-2 |
| Вихідна напруга | Вихід за номінальних умов: 3 фази, 0～вхідна напруга, похибка менше 5% |
|---|---|
| Діапазон вихідних частот | 0~120Hz |
| Точність вихідної частоти | ±0,5% від максимального значення частоти |
| Перевантажувальна здатність | 150% номінального струму 60 с, 180% номінального струму 10 с, 200% номінального струму 0,5 с |
| Режим керування двигуном | Векторне керування без PG, векторне керування з PG, V/F керування |
|---|---|
| Несуча частота | 0,6 ~ 15,0 кГц, випадкова модуляція несучої |
| Діапазон регулювання швидкості | Векторне керування без PG, номінальне навантаження 1:100 Векторне керування з PG, номінальне навантаження 1:1000 |
| Стаціонарна точність швидкості | Векторне керування без PG: ≤1% від номінальної синхронної швидкості Векторне керування з PG: ≤0,02% від номінальної синхронної швидкості |
| Пусковий момент | Векторне керування без PG: 180% номінального крутного моменту при 0,5 Гц: крутний момент Векторне керування з PG: 200% номінального крутного моменту при 0 Гц |
| Можливість гальмування постійним струмом | Початкова частота: 0,00～50,00 Гц Час гальмування: 0,0～60,0 с Струм гальмування: 0,0～150,0% номінального струму |
|---|---|
| Номінальна вихідна напруга | Використовуючи функцію компенсації напруги джерела живлення, номінальна напруга двигуна становить 100%, яку можна встановити в діапазоні 50-100% (вихід не може перевищувати вхідну напругу) |
| Канал налаштування частоти | Цифрове налаштування клавіатури, потенціометр клавіатури, налаштування зв'язку, вибір багатоканального терміналу |
| Виконати командний канал | Налаштування панелі керування, налаштування зовнішнього терміналу, налаштування зв’язку |
| Зовнішній вхідний/вихідний сигнал | 8 логічних входів, 1 високошвидкісний імпульсний вхід, 2 аналогових входу, 2 аналогових виходу, 2 релейних виходу, 1 колекторний вихід і 1 інтерфейс зв'язку RS485 |
| Захисна функція | Перенапруга, знижена напруга, обмеження струму, перевантаження по струму, перевантаження, перегрів, зупинка перенапруги |
|---|
| Місце установки | У приміщенні, на висоті не більше 1000 м над рівнем моря, без корозійного газу та прямого сонячного світла |
|---|---|
| Температурна вологість | Від мінус 10 до плюс 40°C, від 20% до 95% відносної вологості (без конденсації) |
| вібрація | Менше 0,5 g нижче 20 Гц |
| Температура зберігання | -25~+60℃ |
| Рівень захисту | IP25 |
| Спосіб охолодження | Примусове повітряне охолодження |
