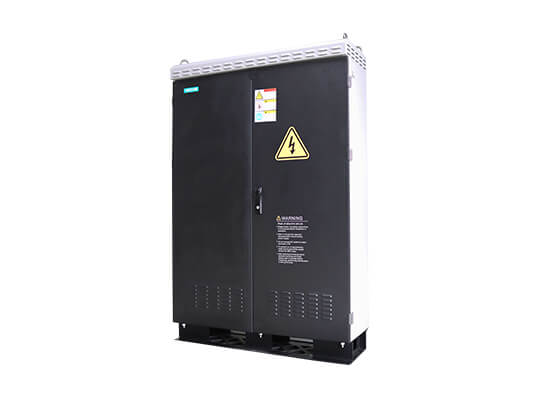

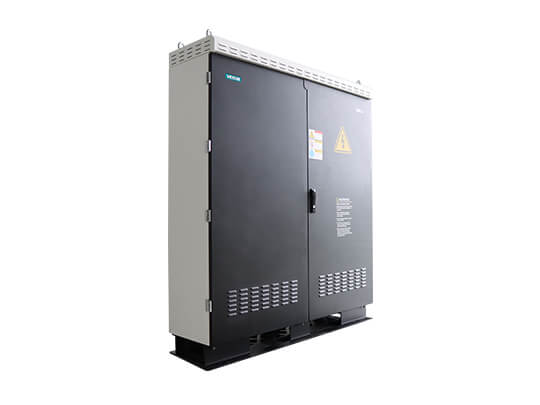

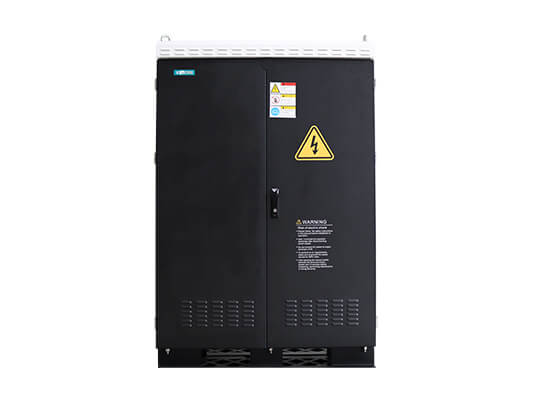

Інтегрований привід баштового крана серії QT

Огляд вбудованого приводу баштового крана серії QT

Інтегрований привід баштового крана QT — це модель середнього та високого класу, розроблена для інтелектуальної модульності та полегшеної конструкції для вимог електронного керування баштовим краном. Він інтегрує блок керування перетворенням частоти, блок логічного керування та блок моніторингу чорної скриньки (розширення) механізму підйому, повороту та повороту. Це може підвищити безпеку та стабільність баштового крана та вирішити проблеми з обслуговуванням обладнання. Надайте клієнтам високоефективне повне системне рішення для баштових кранів.

Модульна конструкція, інтегрована з п’ятьма основними блоками

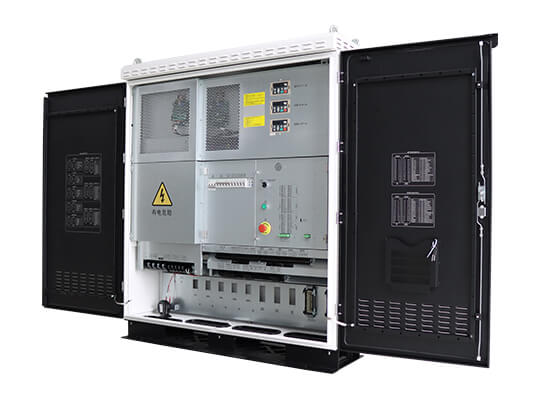

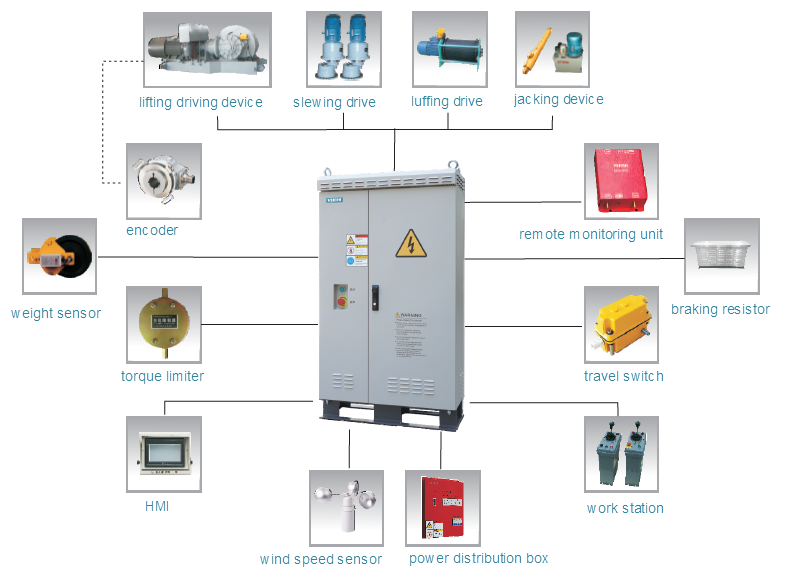

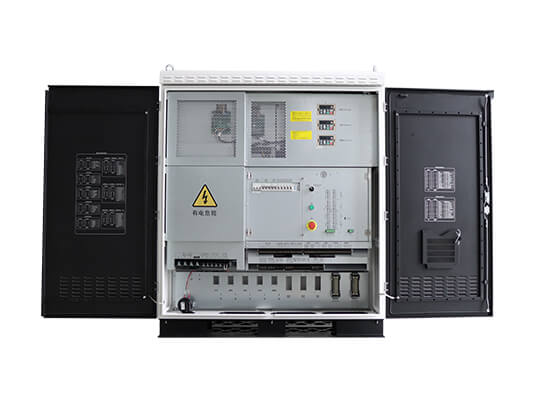

Система керування баштовим краном серії VEICHI QT має спеціально розроблену модульну конструкцію: модуль керування підйомом, поворотом і стрілою працює незалежно без перешкод. Крім того, його інтегровано з блоком керування IOT.

Блок керування підйомом

1. Він використовує векторне керування з відкритим контуром, векторне керування з замкнутим циклом і режим керування V/F.
2. Він здатний працювати протягом тривалого часу, гальмувати на нульовій швидкості та працювати плавно без тремтіння. Використовуючи серію QT, він продовжує термін служби компонентів баштового крана, таких як механізм передачі, сталевий трос та інші деталі. Водночас він ефективно підвищує безпеку баштового крана.
3. Потужна адаптованість до електромережі: за низької напруги він може підтримувати постійний вихідний крутний момент.
4. Покращена ефективність роботи: автоматичний запуск стан високої швидкості, коли кран має невелике навантаження.
5. Розроблений із спеціальним контролем логіки синхронізації гальм і подвійним резервним керуванням гальмами, він більш безпечний і надійний.
6. У замкнутому циклі режимі, він має функцію захисту від зриву, функцію зависання нульового сервоприводу та допоміжний захист гака від ковзання, тому баштовий кран працює з підвищеною надійністю.

Блок керування поворотом

1. QT02 інвертор баштового крана використовує гнучке керування крутним моментом, що забезпечує потужний біг, швидку реакцію, стійкий хід без відскоку.
2. Він може адаптуватися до різних типів керування двигуном, таких як жорстке з’єднання вихрового двигуна, рідинна муфта. м’яке з’єднання та жорстке з’єднання моментного двигуна.
3. Вбудований вихровий контролер використовує широтно-імпульсну модуляцію ШІМ, що дозволяє регулювати вихідну напругу в реальному часі відповідно до робочої частоти. Порівняно зі звичайним модулем регулятора напруги вихрових струмів, він має кращу продуктивність.
4. Це забезпечує стабільне та плавне перетворення передач без явища паузи.

Вузол передньої стріли

Розроблений із функцією запобігання розгойдування, що полегшує підвішування.

Блок дистанційного керування IOT

1. За допомогою модуля дистанційного моніторингу він може здійснювати онлайн-моніторинг і дистанційну діагностику несправностей.
2. Дистанційно контролюйте баштовий кран, щоб перевірити, чи він не має надмірної ваги, чи не експлуатується він незаконно тощо, щоб запобігти нещасним випадкам.

Повні функції захисту

Це включає в себе надмірну вагу, суперкрутний момент, обмеження відстані, перевищення струму, перенапругу, низьку напругу, втрату фази, захист від короткого замикання та інші функції захисту.

Зручний і водонепроникний дизайн

Серію QT було розроблено з чіткою світлодіодною індикацією та шовкографією в усіх основних порядках, обмеженням інтервалу, аварійною зупинкою, безпечними сигналами зворотного зв’язку тощо. Інженерам дуже легко працювати та обслуговувати. Крім того, він має зовнішню водонепроникну конструкцію з класом захисту IP25.

Відео з вбудованим приводом баштового крана серії QT

Промислове застосування інтегрованого приводу баштового крана QT

Застосування: баштовий кран.
