Інтелектуальна система управління підйомом матеріалів S100
- Інтелектуальне водіння, просте керування та автоматичне функціонування вантажного ліфта можна контролювати через нижню клітку або операційну валізу.
- Функція виклику поверху, з функціями виклику ліфтів і повернення на базову станцію.
- Функція відеоспостереження допомагає водієві легко перевіряти навколишні перешкоди та персонал під час роботи.
- Вбудований штучний інтелект виявлення гуманоїдів може обмежити роботу вантажного ліфта, коли є порушення перевезення людей.
Зверніться до служби підтримки
Електронна поштаProduct Introduction

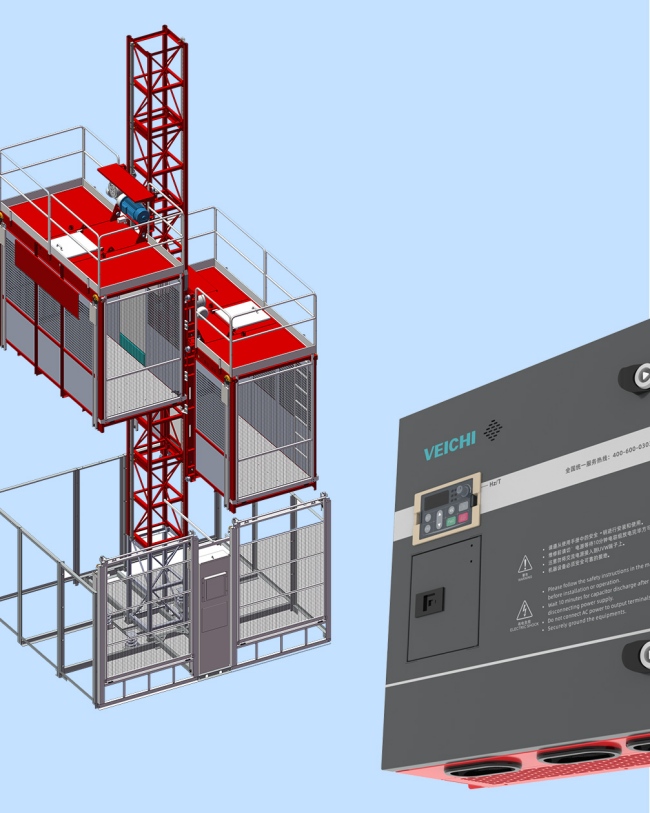

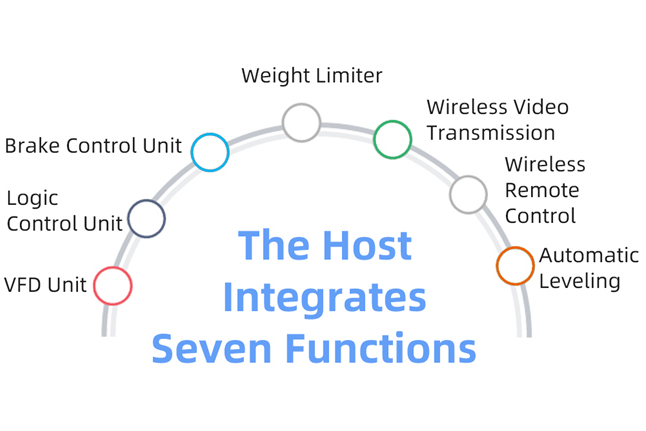

S100 is a special model developed for the intelligent control system of cargo construction elevators, including VFD, HMI touch screen, intelligent (unmanned) driving, humanoid detection, human-computer interaction, intelligent diagnosis, wireless remote control, wireless video transmission, automatic leveling, etc. Provide customers with a high-performance, complete electrical control solutions for the material hoists.

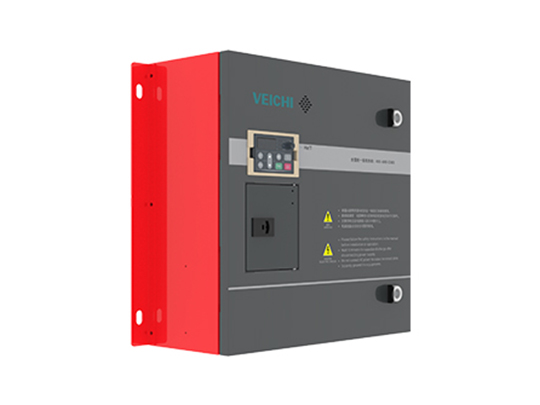

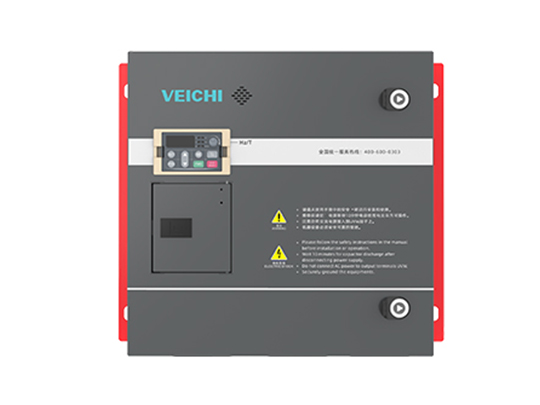

Features of Drive Host
- Fault self-diagnosis function: guiding users to quickly troubleshoot and improve maintenance efficiency.
- Intelligent voice prompts: real-time reminder of emergency stop, fault and abnormal limit status.
Built-in 30dbm high-power module, high receiving sensitivity and transmitting power, strong penetrating ability, long transmission distance, and excellent anti-interference ability.

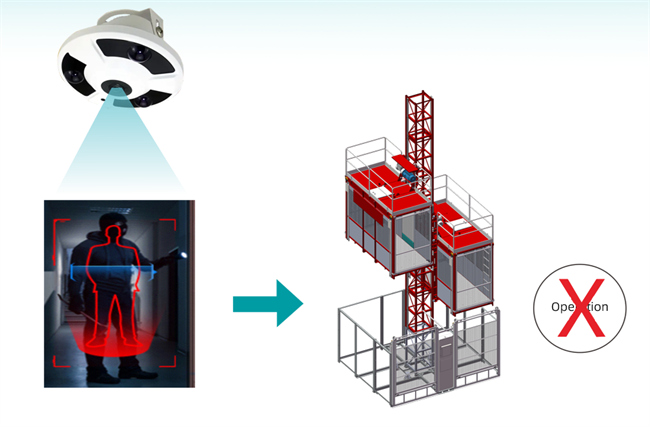

Built-in AI humanoid detection, when it is recognized that someone is taking the elevator, the operation of the freight elevator will be restricted, and the voice alarm will continue until the person leaves the cage

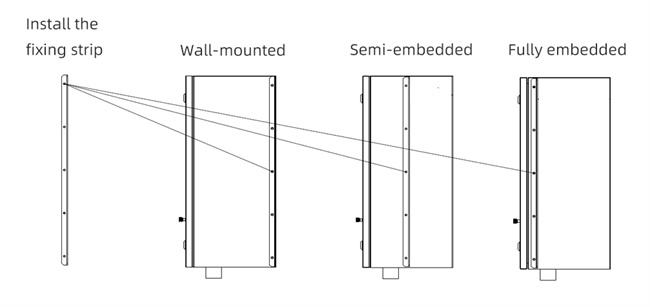

Various Installation Methods
Wall-mounted, semi-embedded and fully embedded installation methods are available.
Automatic Floor Leveling Function
Reducing the workload of the operator, automatic operation in place after inputting the floor and precise leveling position.

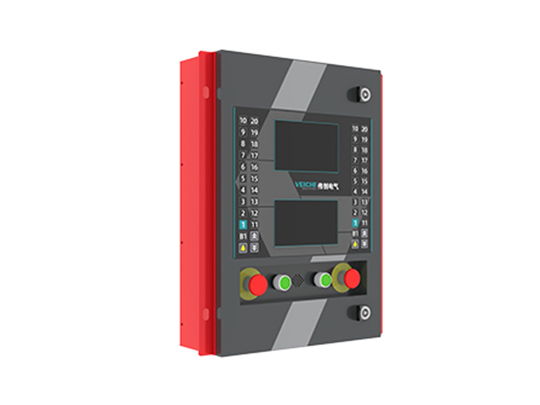

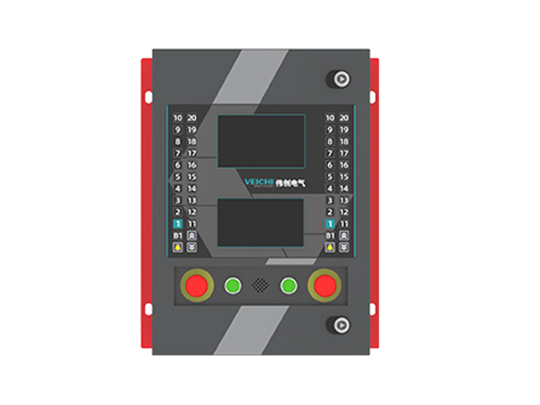

Features of Bottom Cage Box

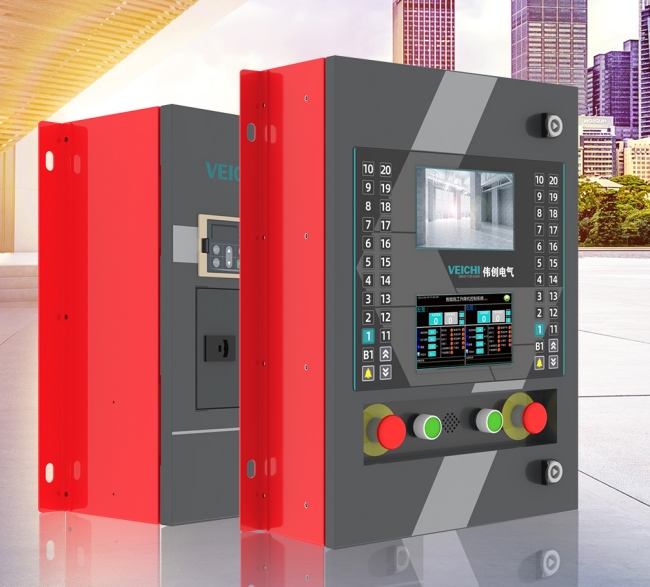

The bottom cage is integrated with external power control and has wireless signal transmission, floor call, video monitoring and HMI in one.- HMI interaction system is easy to adjust parameters, display limit, fault information, etc.
- Intelligent voice prompts, real-time reminder of emergency stop, fault and abnormal limit status.
- The video monitoring function collects the images in the cage and transmits them to the monitoring screen so that the operator can check the situation inside and ensure the safety of the operation.
Back to Base Station Control Function
When the lift running conditions are satisfied, press the target floor key, and the elevator will automatically run to the target floor; after unloading the material, close the discharge door, press the floor caller, and the elevator will automatically run to the first floor.

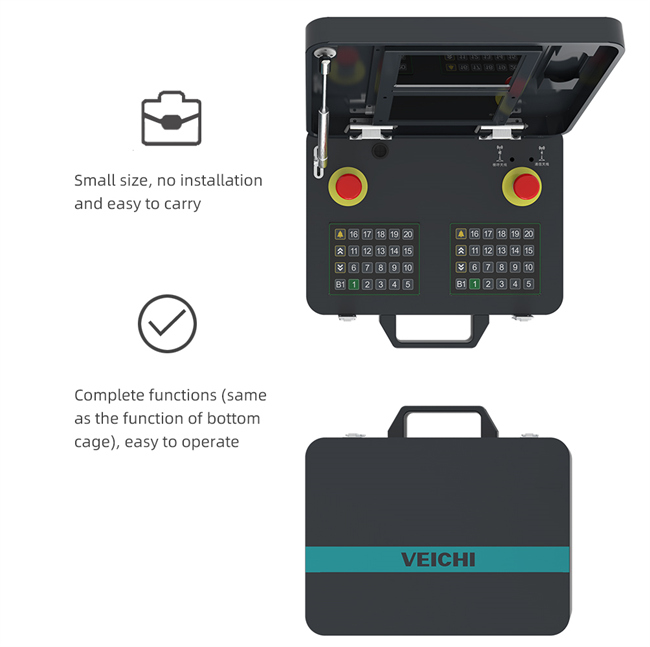

Features of Portable Operation Box
Customers can choose between portable operation box and bottom cage box according to their needs.
Industrial Applications for S100 Construction Hoist Control System
Applications：Construction lifts.
Технічні характеристики
| Частота напруги | Трифазний 380В 50/60Гц |
|---|---|
| Допустимі коливання | Рівень дисбалансу напруги: <3%; Частота: ±5%; Рівень спотворення відповідає вимогам IEC61800-2 |
| Імпульсний струм замикання | Струм менше номінального |
| ККД інвертора | ≥96% |
| Вихідна напруга | Вихід за номінальних умов: 3 фази, 0～вхідна напруга, похибка менше 5% |
|---|---|
| Діапазон вихідних частот | 0～600Hz |
| Точність вихідної частоти | ±5% максимального значення частоти |
| Перевантажувальна здатність | 150% номінального струму протягом 1 хвилини, 180% номінального струму протягом 10 с, 200% номінального струму протягом 0,5 с |
| Вихід освітлення | AC220V/0.3A, пізніше буде оновлено до DC24V |
| Режим керування двигуном | V/F управління |
|---|---|
| Модуляція | Оптимізація просторової векторної ШІМ модуляції |
| Несуча частота | 0.7～16.0kHz0 |
| Діапазон регулювання швидкості | Векторне керування без ПГ, номінальне навантаження 1:100; векторне керування з PG, номінальне навантаження 1:1000 |
| Стаціонарна точність швидкості | Векторне керування без PG: ≤2% номінальної синхронної швидкості; векторне керування з PG: ≤0,05% номінальної синхронної швидкості |
| Пусковий момент | Векторне керування без PG: 150% номінального крутного моменту при 0,5 Гц; Векторне керування з PG: 200% номінального крутного моменту при 0 Гц |
| Реакція крутного моменту | Векторне керування без PG: <20 мс; Векторне керування з PG: <10 мс |
| Точність частоти | Цифрове налаштування: максимальна частота×±0,01%; аналогове налаштування: максимальна частота×±0,2% |
| Роздільна здатність по частоті | Цифрове налаштування: 0,01 Гц; Аналогове налаштування: максимальна частота × 0,05% |
| Можливість гальмування постійним струмом | Початкова частота: 0,00 ~ 50,00 Гц; Час гальмування: 0,0～60,0 с; Гальмівний струм: 0,0～150,0% від номінального струму |
|---|---|
| Посилення крутного моменту | Автоматичне збільшення крутного моменту 0,0% ~ 100,0%; ручне збільшення крутного моменту 0,0% ~ 30,0% |
| Крива V/F | Чотири методи: лінійна характеристика крутного моменту, крива V/F із самоналаштуванням, крива зниженої характеристики крутного моменту (1,1～2,0 потужності), квадратна крива V/F |
| Крива прискорення та уповільнення | Два способи: лінійне прискорення та уповільнення, прискорення та уповільнення за кривою S |
| Номінальна вихідна напруга | За допомогою функції компенсації напруги джерела живлення номінальна напруга двигуна становить 100%, яку можна встановити в діапазоні від 50 до 100% (вихід не може перевищувати вхідну напругу) |
| Автоматичне регулювання напруги | Коли напруга мережі коливається, вихідна напруга може автоматично підтримуватися постійною |
| Миттєве лікування відключення електроенергії | Безперервна робота за допомогою контролю напруги на шині при короткочасному зникненні живлення |
| Автоматичне обмеження струму | Автоматичне обмеження струму під час роботи, щоб запобігти частому відключенню через перевантаження по струму |
| Стандартні функції | Відстеження швидкості та перезапуск при відключенні живлення, стрибок частоти, контроль верхньої та нижньої межі частоти, багатосегментна швидкість, RS485, аналоговий вихід, частотний імпульсний вихід |
| Канал налаштування частоти | Цифрова настройка клавіатури, надання зв'язку і перемикання режимів вибору багатоканального терміналу |
| Виконати командний канал | Налаштування панелі керування, налаштування зовнішнього терміналу, налаштування зв’язку, налаштування плати розширення |
| Контроль часу гальмування | Вбудована професійна функція керування стоянковим гальмом для підйому |
| Захисна функція | Перенапруга, знижена напруга, обмеження струму, перевантаження по струму, перевантаження, електронне теплове реле, перегрів, зупинка перенапруги, захист даних, швидкий захист, захист від втрати фази на вході та виході, захист від перевантаження навантаження. |
|---|
| світлодіодний дисплей | Дворядковий 5-значний цифровий ламповий дисплей: він може контролювати стан 2 інверторів |
|---|---|
| Копія параметра | Інформацію про функціональний код інвертора можна завантажувати та завантажувати для швидкого копіювання параметрів |
| Моніторинг стану | Усі параметри групи параметрів моніторингу, такі як вихідна частота, задана частота, вихідний струм, вхідна напруга, вихідна напруга, швидкість двигуна, величина зворотного зв’язку ПІД, задана величина ПІД, температура модуля тощо. |
| Сигналізація помилки | Перенапруга, знижена напруга, перевищення струму, коротке замикання, втрата фази, перевантаження, перегрів, зупинка перенапруги, обмеження струму, пошкодження захисту даних, поточний робочий стан несправності, історична несправність |
| Місце установки | Якщо висота нижче 1000 метрів, зниження потужності для використання вище 1000 метрів, зниження на 1% на кожні 100 метрів Без конденсації, обмерзання, дощу, снігу, граду тощо, сонячне випромінювання менше 700 Вт/м2, тиск 70～106 кПа |
|---|---|
| Температурна вологість | Від -10 ℃ до +50 ℃, можна використовувати зниження номіналу вище 40 ℃, максимальна температура становить 60 ℃ (робота без навантаження) 5% ~ 95% RH (без конденсації) |
| Вібрація | Коли 9～200 Гц, 5,9 м/с2 (0,6 g) |
| Температура зберігання | -30～+60℃ |
| Спосіб установки | Настінні |
| Рівень захисту | IP23 |
| Спосіб охолодження | Примусове повітряне охолодження |
