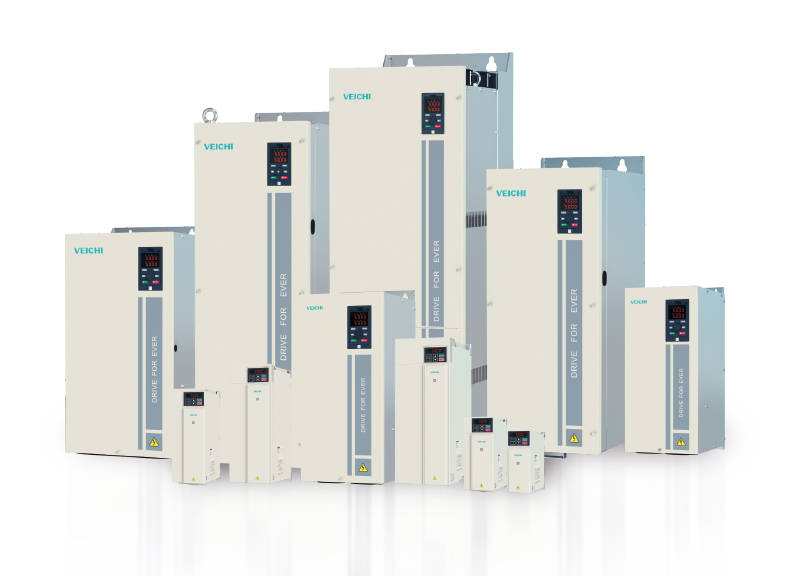

CH310 Спеціальний привод змінного струму для підйому

Привід змінного струму CH310 для підйому

Спираючись на багаторічний досвід роботи в галузі, серія CH310 має чудовий контроль крутного моменту, надійне керування гальмами, моніторинг швидкості та крутного моменту, оптимізацію потужності, обробку положення, інтелектуальне уповільнення тощо, що повністю забезпечує безпеку, надійність і високу ефективність підйомні пристрої в гавані, на кораблях, морській техніці та гірничій справі.

Висока надійність

Низька частота та великий крутний момент

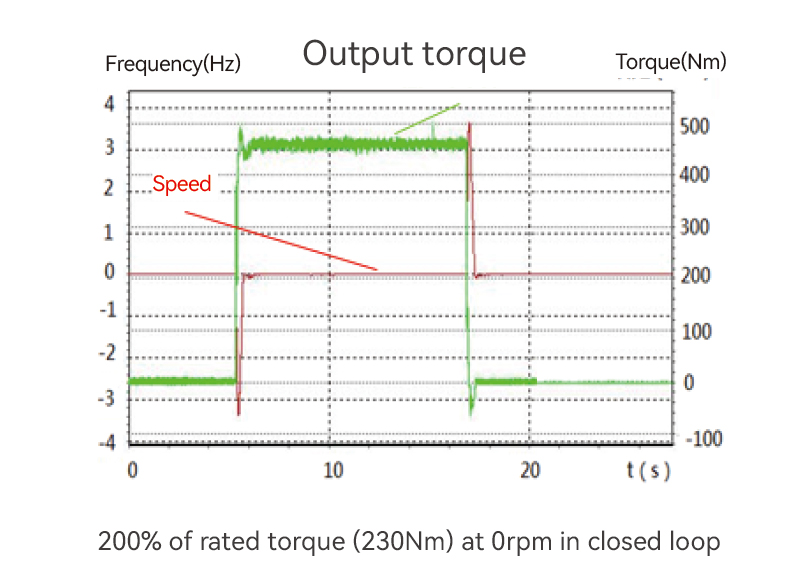

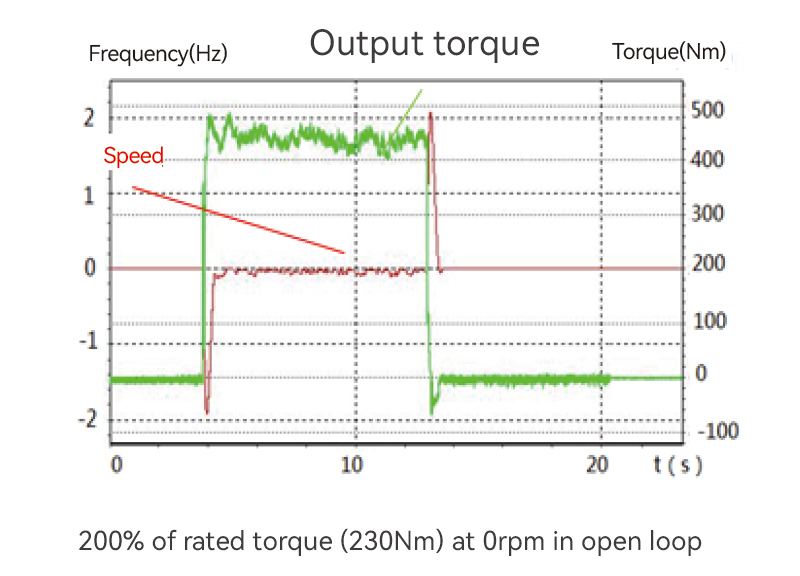

Він може реалізовувати 200% номінального крутного моменту при 0,0 Гц і стабільну роботу з навантаженням на наднизькій швидкості нижче 0,01 Гц. Високий вихідний крутний момент для запуску забезпечує плавний процес підйому/спуску без ковзання.
Стабільний вихідний крутний момент у режимі керування крутним моментом з допуском лінійності в межах 3% або менше.

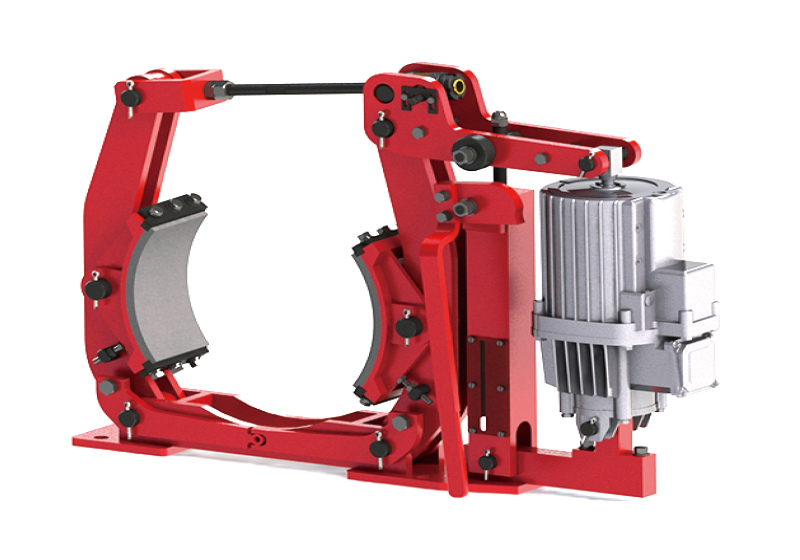

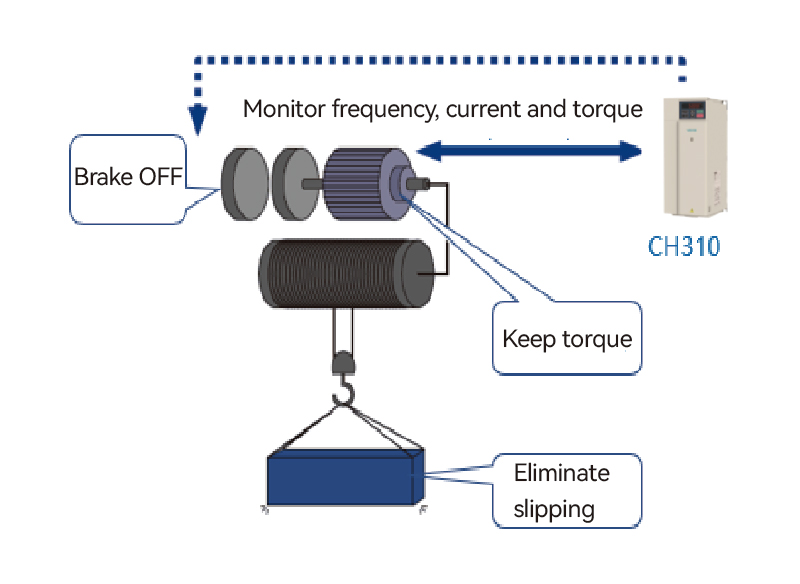

Логічний контроль відпускання/застосування гальма

Гальмо діятиме лише тоді, коли дві умови частоти відпускання/застосування та крутного моменту відпускання/застосування задовольняються одночасно, щоб забезпечити плавний підйом і зупинку без ковзання.

Захист сталевим тросом

Швидкість автоматично знижується для повільного натягування дротяного троса, коли вантаж піднімається на високій швидкості, а мотузка провисає, щоб запобігти надмірному розтягуванню дротяного троса через надмірне натягнення, подовжуючи термін його служби.
< img alt="Захист сталевим тросом" src="/d/file/p/a164f5e86ae78f73c4403390ede084a0.jpg" />

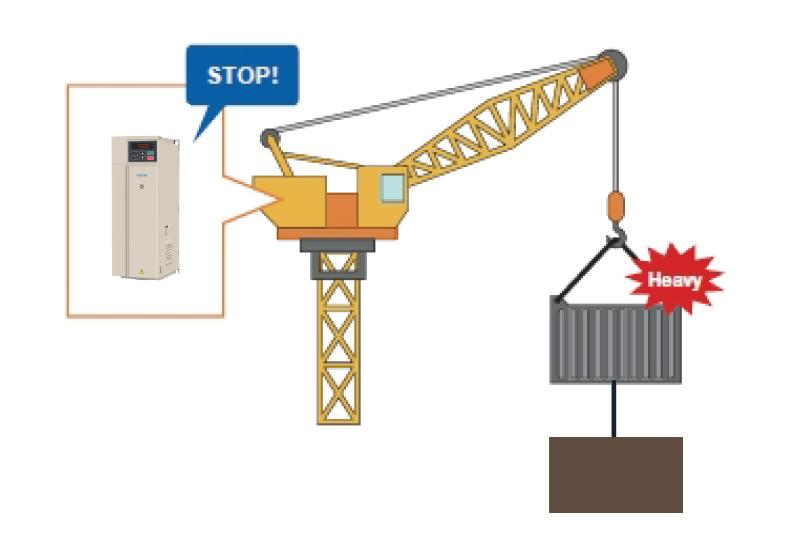

Захист від перешкод

Якщо під час підйому виявляється раптове збільшення крутного моменту навантаження (підвішування на сторонньому предметі або утримання на перешкоді), видається сигнал тривоги та робота припиняється.

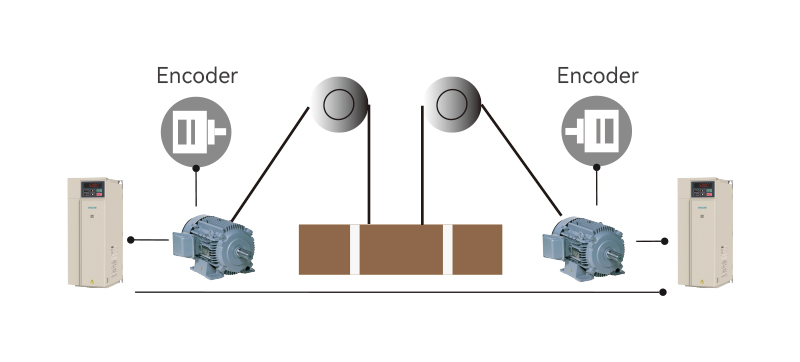

Керування синхронізацією

Функція керування синхронізацією головного та підлеглого: коли подвійний підйомний механізм піднімає один об’єкт одночасно, функція керування синхронізацією головного та підлеглого може гарантувати, що він піднімається синхронно для забезпечення безпеки.

Ефективність швидкості

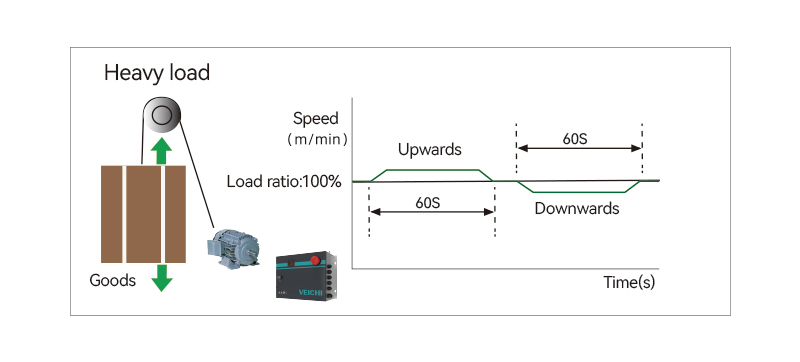

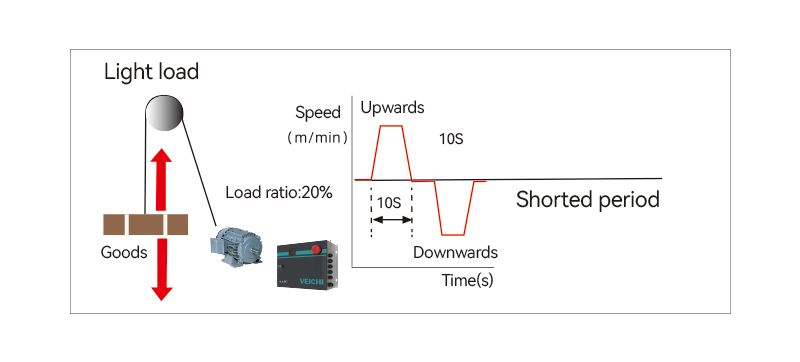

Швидкий у легких і повільний у важких умовах

Вбудований алгоритм постійного контролю потужності (зміна швидкості з навантаженням) автоматично підбирає найкращу швидкість бігу відповідно до поточної ваги підйому, що в 1-2 рази перевищує робочу ефективність.

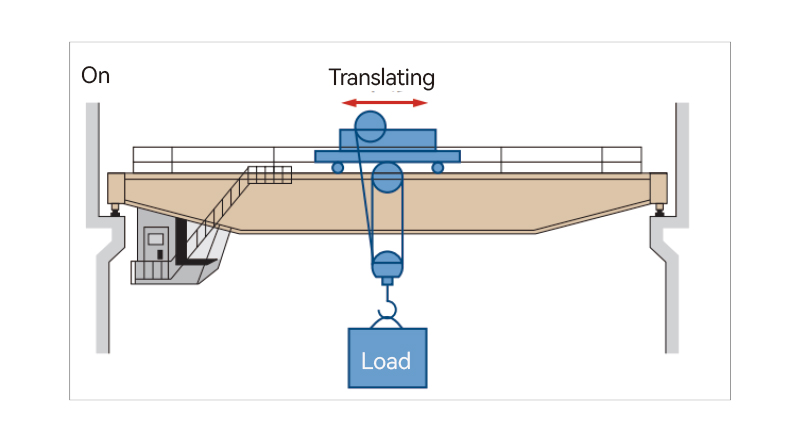

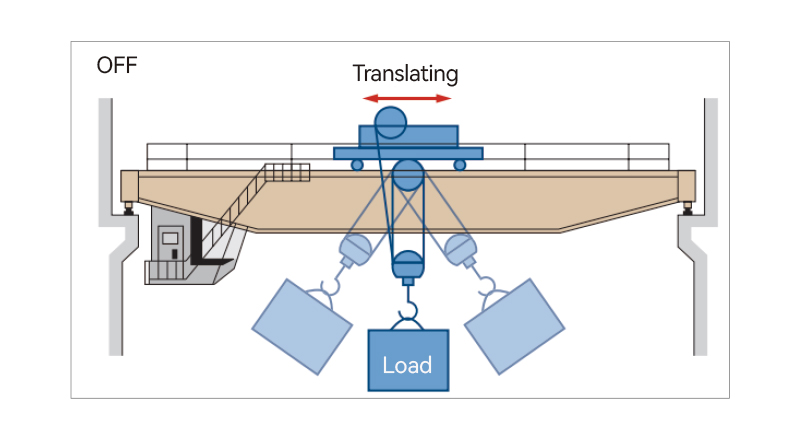

Захист від коливання

Алгоритм керування розгойдуванням із відкритим/замкнутим циклом із простим налагодженням і хорошою адаптивністю зменшує хитання гака, спричинене інерційним ударом від візка та тролейбуса, а також коливання товарів під час перекладу, щоб зберегти ефективність і безпеку.
Увімкніть або вимкніть його перемикачем.

Керування синхронізацією

Функція керування синхронізацією головного та підлеглого: коли подвійний підйомний механізм піднімає один об’єкт одночасно, функція керування синхронізацією головного та підлеглого може гарантувати, що він піднімається синхронно для забезпечення безпеки.

Корекція в реальному часі

Корекція положення в режимі реального часу використовується для головного та підлеглого механізмів пересування з великими проміжками для реалізації керування синхронізацією.

Анти поворот (поворотний)

Поворот на низькій швидкості плавний без "заїкань" для швидкого позиціонування.
Швидка зупинка за допомогою заднього ходу (поворотний механізм)
Швидка зупинка може бути реалізована за допомогою заднього ходу під час повороту без тремтіння та відскоку стріли. (для механізму повороту баштових кранів).

Захопити керування синхронізацією

Приводи змінного струму CH310 автоматично керують грейфером за допомогою однієї команди закриття, система автоматично закриє грейфер, а потім відрегулює натяг опорного та затискного каната, доки вони не будуть збалансовані.
Таким же чином затискання мотузки grab потребує лише команди, і система автоматично виконує її. Його стан визначається абсолютною різницею мотузок між затискними й опорними мотузками, а зона сповільнення автоматично встановлюється для запобігання раптового удару.

Висока адаптивність

Нова структура

Широка поверхня зубів для розсіювання тепла та висока швидкість повітря, щоб уникнути зниження номінальних характеристик під час високої температури для повної потужності.

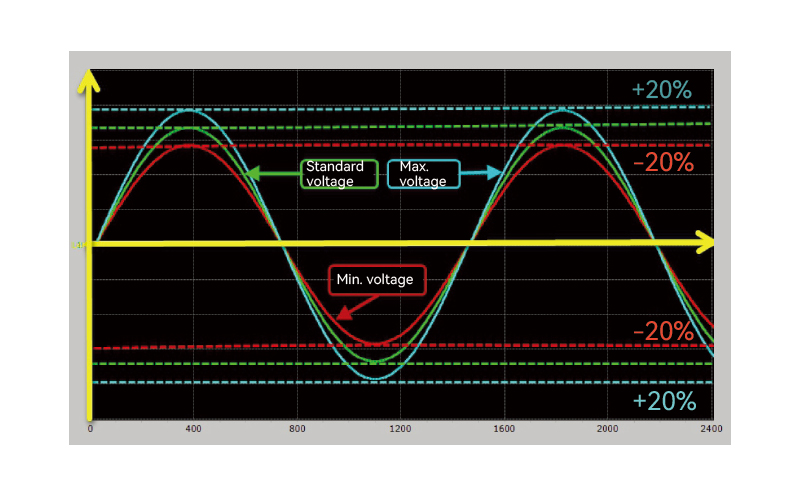

Широка напруга

Дозволений діапазон коливань вхідної напруги становить ±20% від стандартної номінальної напруги, щоб ефективно уникнути її впливу, і в той же час вихід все ще кваліфікується в жорстких мережах.

Висока здатність до перевантаження

150% від номінального струму протягом 1 хвилини, 180% протягом 10 секунд і 200% протягом 3 секунд.

Зміна швидкості залежно від напруги

Привід зменшує робочу частоту, коли напруга живлення зменшується, щоб продовжувати працювати.

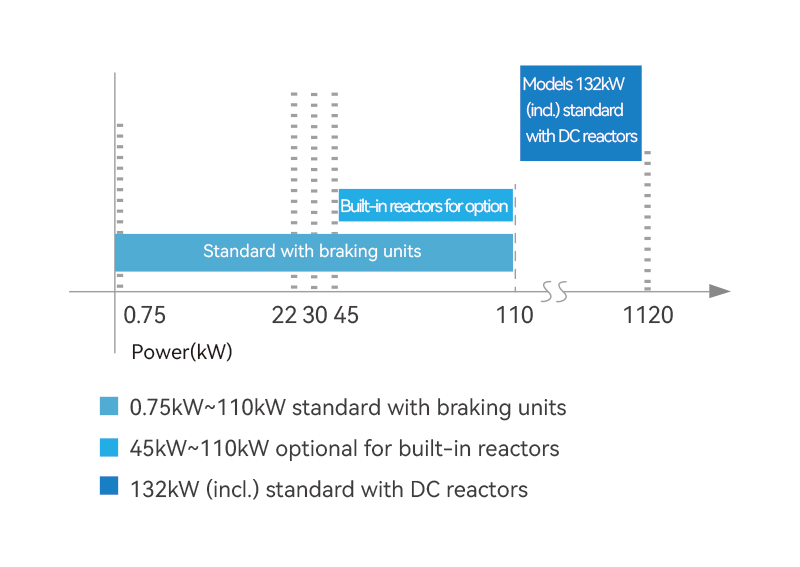

Гальмівний блок і реактор

Потужність (кВт)
0,75 кВт~110 кВт стандартно з блоками гальмування.
45 кВт~110 кВт додатково для вбудованих реакторів.
132 кВт (включно) стандартно з реакторами постійного струму.

Захист

Він реалізує повний захист приводів і периферійних пристроїв, включаючи захист від короткого замикання на землю, внутрішній буферний релейний захист, захист вентилятора, зовнішній захист від короткого замикання 24 В постійного струму, захист від перевантаження двигуна тощо.
< img alt="Захист" src="/d/file/p/0f76d5a596b92eaffa7d37707c93f7bc.jpg" />

Кілька дощок PG

Серія CH310 підтримує кілька інтерфейсів кодера сигналу колектора, диференціального сигналу та сигналу резольвера для замкнутого векторного керування.

Розширення

Різні розширення

Для налаштування доступні різні інтерфейси розширення.
Плата керування CH310 зберігає два високошвидкісні канали SPI для зовнішніх розширень, а її тип і параметри розпізнаються автоматично.

Лот VEICHI

Інтелектуальні термінали з високою точністю позиціонування в невеликому розмірі з простим встановленням.  Дворежимний зв'язок GPRS і GSM забезпечує стабільну роботу та надійну роботу. А онлайн-моніторинг і віддалена діагностика несправностей реалізуються через модуль віддаленого моніторингу, пропонуючи клієнтам більш широкий спектр додаткових послуг.

Розширення логічної плати

Привід може виконувати просту логіку замість ПЛК за допомогою широко використовуваного середовища розробки програмного програмного контролера MELSEC, інтегрованого із загальними та комплексними функціональними блоками.

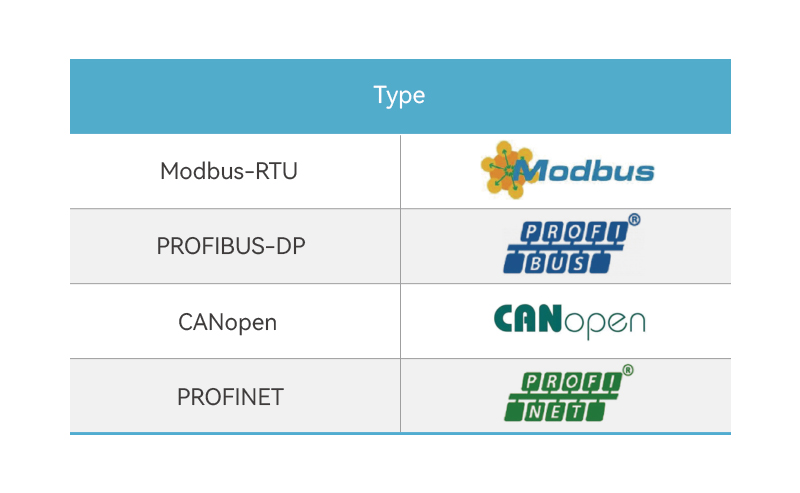

Розширення зв’язку

Промислове застосування приводу змінного струму CH310 для підйому

Застосування: козлові крани з гумовими шинами, рейкові крани, козлові крани, загальні крани, баштові крани тощо.
