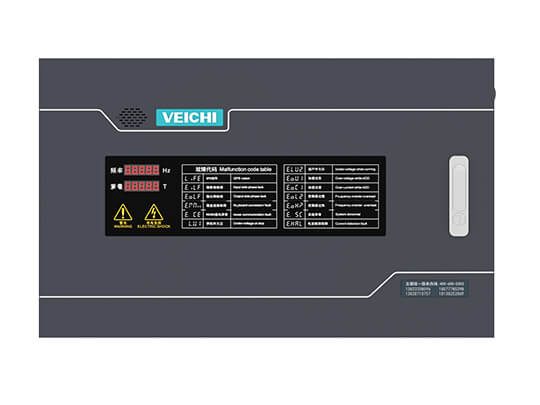

Інтегрована будівельна підйомна машина серії S200
- Повнофункціональна, проста структура та ефективне обслуговування.
- Дистанційне керування GPRS для легкого керування віддаленими ринками.
- Допоміжні засоби доступні, і робота більш зручна та безпечна.
- Потужна функція програмного забезпечення, запуск і зупинка є більш стабільною, а робота більш надійною.
Каталог
Зверніться до служби підтримки

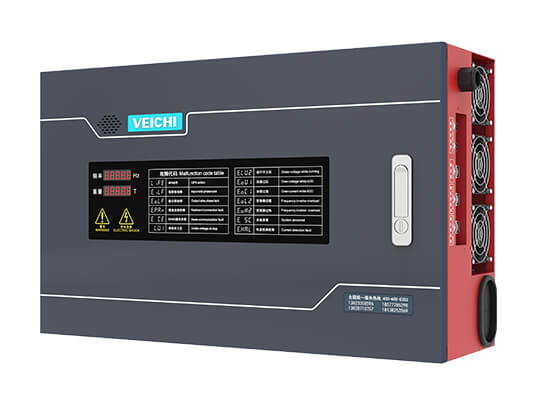

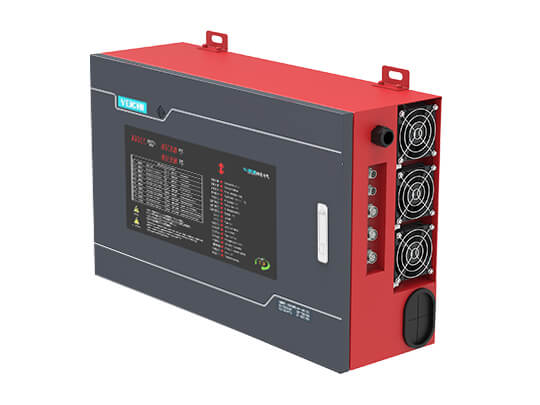

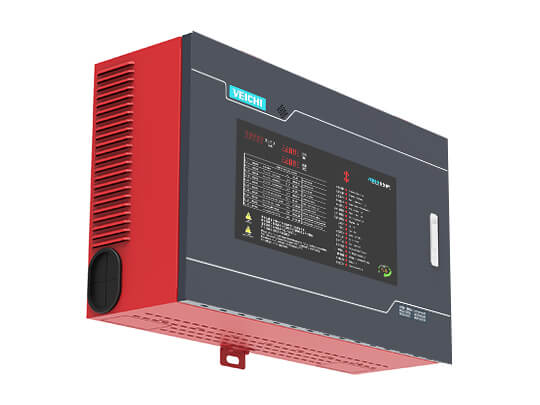

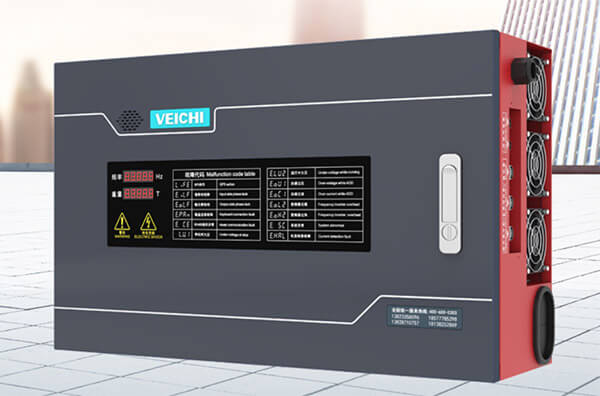

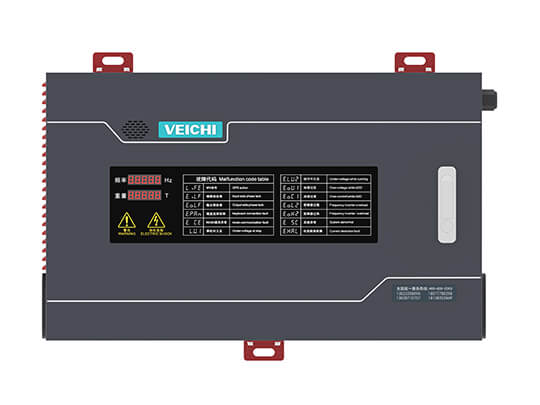

Електронна поштаОгляд інтегрованого приводу S200-C4 Construction Lifting

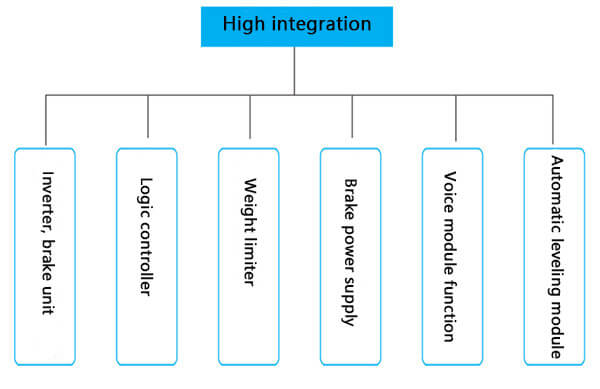

Інтегрований привід будівельного підйомника типу S200-C4/E4 — це спеціальна модель, розроблена для системи електричного керування будівельним підйомником. Налаштуйте частотний перетворювач, гальмівний модуль, логічний контролер, обмежувач ваги, джерело живлення гальм тощо. Надайте клієнтам високопродуктивну повну програму електричного керування.
Оновлення функцій
1. Високопродуктивна векторна професійна платформа, чудовий алгоритм керування двигуном.
2. Функція визначення гальмівного моменту.
3. Функція автоматичного тестування економить час перед виходом із заводу та покращує ефективність доставки.
4. Інтерактивна система людино-машинного інтерфейсу HMI.
Технологічні інновації
1. Розроблено з інтерфейсами верхньої та нижньої межі уповільнення, які не залежать один від одного та не заважають один одному, і можуть швидко вмикати високошвидкісні передачі для підвищення ефективності транспортування обладнання.
2. Автоматичне вирівнювання: спростіть складний і зробить операцію більш зручною для користувача.
3. Захист від м'якого обмеження, точний зворотний зв'язок положення в реальному часі через датчик висоти; навіть якщо верхня і нижня межа не вдається. Переконайтеся, що підйомник не кидається вгору та не присідає вниз.
4. Оптимізація уповільнення, підходить для "модернізації старої машини" без умов обмеження уповільнення.
Оптимізована структура
1. Існують різні способи входу та виходу з ліній, щоб задовольнити потреби різних клієнтів.
2. У дизайні ремонтопридатності середня плата приймає правильні двері; пристрій є модульним, і немає складної периферійної схеми.

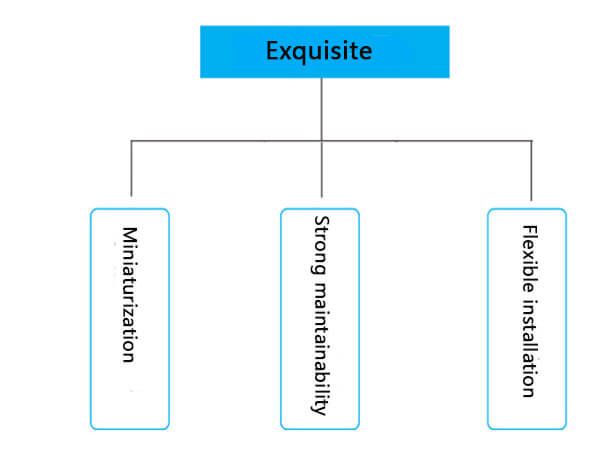

Оновлення форми
Вишуканий і красивий, простий і елегантний, з більш скоординованими пропорціями.
Функції
Ідеальна функція захисту
1. Захист від втрати фази на вході та виході.
2. Захист від короткого замикання двигуна.
3. Захист від короткого замикання гальмівного блоку.
4. Захист від перевантаження по струму та перевантаження.
5. Захист від короткого замикання джерела живлення гальм.
6. Захист від зниженої та підвищеної напруги.

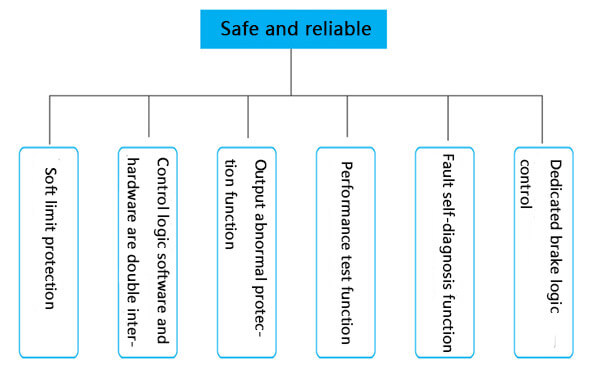

Повні функції програмного забезпечення
1. Програмне та апаратне забезпечення логіки керування подвійно з’єднані.
2. Функція захисту від м’якого обмеження.
3. Функція захисту від ненормального виходу.
4. Функція перевірки продуктивності.
5. Спеціальне логічне керування гальмами.
6. Функція відстеження тиску та швидкості.
7. Функція самодіагностики несправностей.

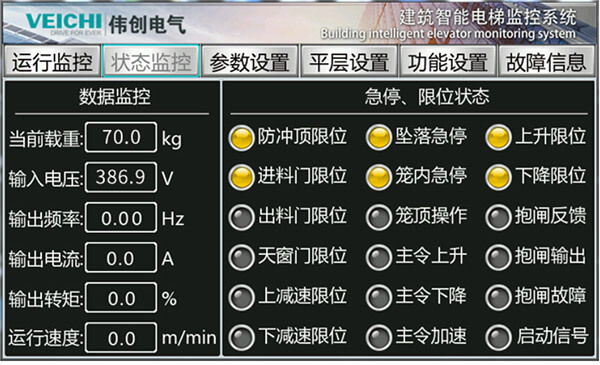

Завдяки системі візуального контролю обслуговування стає зручнішим

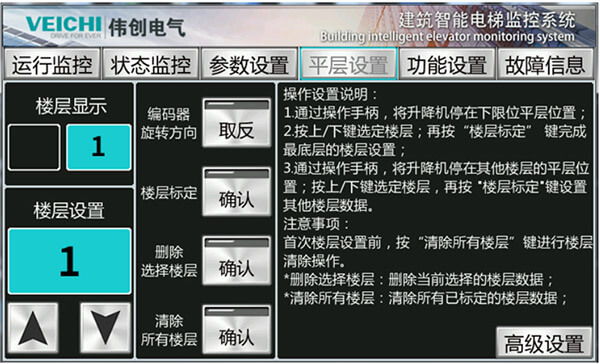

Функція автоматичного вирівнювання
Комплекс спрощений, навчання на підлозі зручніше, а дизайн гуманніший.

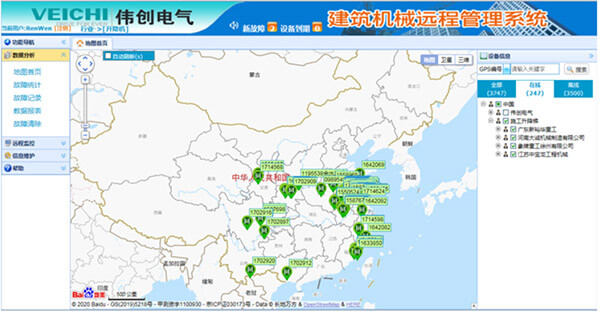

Система віддаленого моніторингу IOT
Позиціонування машинного обладнання, онлайн моніторинг, дистанційна діагностика несправностей; надавати клієнтам найбільший спектр додаткових послуг.
S200-C4 Construction Lifting Integrated Drive Video
Industrial Applications for S200 Series Construction Lifting Integrated Machine
Застосування: будівельні ліфти.
Технічні характеристики
| Діапазон потужності | 37,000 W-45,000 W |
|---|
| Частота напруги | Трифазний 380В 50/60Гц |
|---|---|
| Допустимі коливання | Рівень дисбалансу напруги: <3%; Частота: ±5%; Рівень спотворення відповідає вимогам IEC61800-2 |
| Імпульсний струм замикання | Струм менше номінального |
| ККД інвертора | ≥96% |
| Вихідна напруга | Вихід за номінальних умов: 3 фази, 0～вхідна напруга, похибка менше 5% |
|---|---|
| Діапазон вихідних частот | 0～600Hz |
| Перевантажувальна здатність | 150% номінального струму протягом 1 хвилини, 180% номінального струму протягом 10 с, 200% номінального струму протягом 0,5 с |
| Вихід освітлення | AC220V |
| Блок живлення гальм | DC195V |
| Потужність сенсорного екрана | DC24V |
| Фіксований вхід | Межа вхідних дверей, межа випускних дверей, межа дверей у мансардному вікні, межа висхідної межі, межа спуску, верхня межа уповільнення, нижня межа уповільнення, межа перевищення, зворотний зв’язок гальма, аварійна зупинка, аварійна зупинка в клітці, головна команда вгору, основна команда вимкнено, головна команда прискорюється, клітка запускається, несправність скидається, вимикач освітлення, кнопка палива, перетворення потужності/частоти, верхня робота клітки та спеціальний порт для тестування на падіння. |
|---|---|
| Фіксований вихід | Вихід змінної частоти, частота живлення вперед, частота живлення назад, робочий вихід, вихід несправності |
| Режим керування двигуном | V/F керування без PG, векторне керування без PG, V/F керування з PG, векторне керування з PG |
|---|---|
| Модуляція | Оптимізація просторової векторної ШІМ модуляції |
| Несуча частота | 0.7～16.0kHz0 |
| Діапазон регулювання швидкості | Векторне керування без ПГ, номінальне навантаження 1:100; векторне керування з PG, номінальне навантаження 1:1000 |
| Стаціонарна точність швидкості | Векторне керування без PG: ≤2% номінальної синхронної швидкості; векторне керування з PG: ≤0,05% номінальної синхронної швидкості |
| Пусковий момент | Векторне керування без PG: 150% номінального крутного моменту при 0,5 Гц; Векторне керування з PG: 200% номінального крутного моменту при 0 Гц |
| Реакція крутного моменту | Векторне керування без PG: <20 мс; Векторне керування з PG: <10 мс |
| Точність частоти | Цифрове налаштування: максимальна частота×±0,01%; аналогове налаштування: максимальна частота×±0,2% |
| Роздільна здатність по частоті | Цифрове налаштування: 0,01 Гц; Аналогове налаштування: максимальна частота × 0,05% |
| Можливість гальмування постійним струмом | Початкова частота: 0,00 ~ 50,00 Гц; Час гальмування: 0,0～60,0 с; Гальмівний струм: 0,0～150,0% від номінального струму |
|---|---|
| Посилення крутного моменту | Автоматичне збільшення крутного моменту 0,0% ~ 100,0%; ручне збільшення крутного моменту 0,0% ~ 30,0% |
| Крива V/F | Чотири методи: лінійна характеристика крутного моменту, крива V/F із самоналаштуванням, крива зниженої характеристики крутного моменту (1,1～2,0 потужності), квадратна крива V/F |
| Крива прискорення та уповільнення | Два способи: лінійне прискорення та уповільнення, прискорення та уповільнення за кривою S |
| Номінальна вихідна напруга | За допомогою функції компенсації напруги джерела живлення номінальна напруга двигуна становить 100%, яку можна встановити в діапазоні від 50 до 100% (вихід не може перевищувати вхідну напругу) |
| Автоматичне регулювання напруги | Коли напруга мережі коливається, вихідна напруга може автоматично підтримуватися постійною |
| Канал налаштування частоти | Цифрова настройка клавіатури, потенціометр клавіатури, аналогова клема напруги VS, аналогова клема напруги/струму AI, аналогова клема струму AS, налаштування зв’язку та вибір багатоканальної клеми, комбінація основного та додаткового каналів, плата розширення, можна перемикати різними способами. |
| Виконати командний канал | Налаштування панелі керування, налаштування зовнішнього терміналу, налаштування зв’язку, налаштування плати розширення |
| Захисна функція | Перенапруга, знижена напруга, обмеження струму, перевантаження по струму, перевантаження, електронне теплове реле, перегрів, зупинка перенапруги, захист даних, швидкий захист, захист від втрати фази на вході та виході, захист від перевантаження навантаження. |
|---|
| світлодіодний дисплей | Дворядковий 5-значний цифровий ламповий дисплей: він може контролювати стан 2 інверторів |
|---|---|
| Копія параметра | Інформацію про функціональний код інвертора можна завантажувати та завантажувати для швидкого копіювання параметрів |
| Моніторинг стану | Усі параметри групи параметрів моніторингу, такі як вихідна частота, задана частота, вихідний струм, вхідна напруга, вихідна напруга, швидкість двигуна, величина зворотного зв’язку ПІД, задана величина ПІД, температура модуля тощо. |
| Сигналізація помилки | Перенапруга, знижена напруга, перевищення струму, коротке замикання, втрата фази, перевантаження, перегрів, зупинка перенапруги, обмеження струму, пошкодження захисту даних, поточний робочий стан несправності, історична несправність |
| Місце установки | Якщо висота нижче 1000 метрів, зниження потужності для використання вище 1000 метрів, зниження на 1% на кожні 100 метрів Без конденсації, обмерзання, дощу, снігу, граду тощо, сонячне випромінювання менше 700 Вт/м2, тиск 70～106 кПа |
|---|---|
| Температурна вологість | Від -10 ℃ до +50 ℃, можна використовувати зниження номіналу вище 40 ℃, максимальна температура становить 60 ℃ (робота без навантаження) 5% ~ 95% RH (без конденсації) |
| вібрація | Коли 9～200 Гц, 5,9 м/с2 (0,6 g) |
| Температура зберігання | -30～+60℃ |
| Спосіб установки | Настінні |
| Спосіб охолодження | Примусове повітряне охолодження |
