Берегове морське джерело живлення Рішення

Огляд

Рішення VEICHI для перетворення частоти потужністю 2 МВА для берегової системи живлення використовує вражаючу інтегровану структуру контейнера з можливістю конфігурації кількох вихідних ланцюгів для одночасного живлення одного або кількох причалів, створених інженерним приводом змінного струму серії AC800 для кількох двигунів з роками незалежних досліджень і розробок. Вихідна потужність буде змінюватися залежно від джерела живлення, тому він може виробляти менший рівень шуму та повну відсутність викидів вуглецю, водночас вищу щільність потужності в меншому корпусі, який спеціально розроблений для кораблів, які зупиняються в портах, щоб забезпечити більш плавний шлях до зелених портів та екологічного будівництва суден.

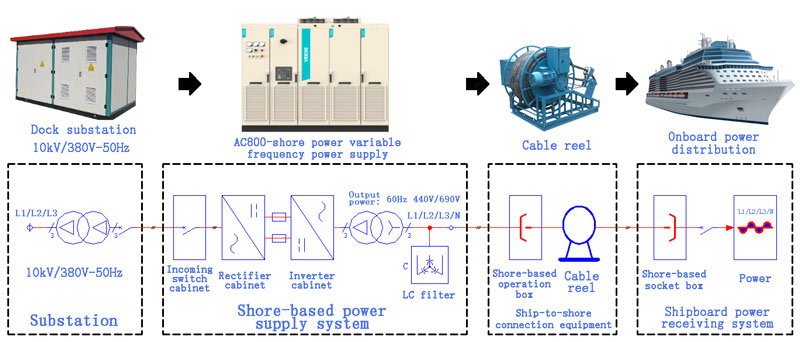

Рішення для перетворення частоти VEICHI 2MVA для берегової системи живлення

Переваги VEICHI Shore-Base Marine Power Supply Solution

Рішення для берегової системи електроживлення VEICHI з чудовими характеристиками продукту та ключовими технічними характеристиками зменшує споживання енергії та викиди забруднень навколишнього середовища суден і водночас покращує ефективність роботи та експлуатаційні витрати портів, які об’єднані разом, щоб сформувати зрілу робочу механізм для тривалої роботи, тому він повинен стати підрулюючим у сфері берегового електропостачання.

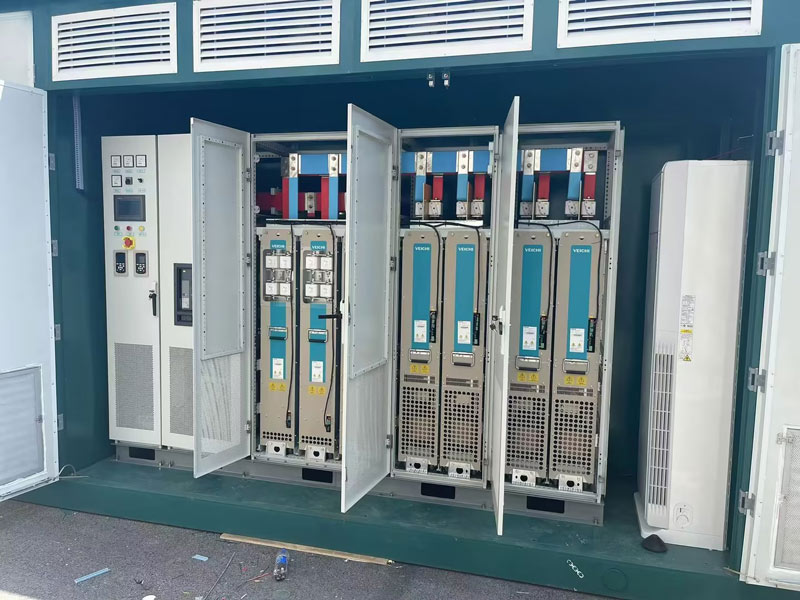

Морський привід змінного струму для берегової бази VEICHI

Функції

1. Двоядерний процесор для стабільної роботи Контроль

Швидке й точне керування можна реалізувати за допомогою двочіпової архітектури ARM+FPGA.

2. Компенсація напруги для дистанційної передачі

Унікальна функція компенсації напруги в мережі вирішує проблему великого падіння напруги під час електропостачання на великій відстані.

3. Централізований моніторинг для ефективного управління

Моніторинг охоплює роботу обладнання, якість електроенергії та самодіагностику несправностей.

4. Модульна конструкція з високою інтеграцією

Компактні та менші корпуси прості в обслуговуванні та здатні видавати високу щільність вихідної потужності.

5. Оптоволоконний привід для сильних перешкод

Керування здійснюється через оптоволоконний привід для підвищення захисту від електромагнітних перешкод і надійності системи.

6. Точний захист для надійної безпеки

Реалізовано швидке реагування на високу температуру, високу вологість, сильну корозію, вплив великого навантаження та інші важкі умови, щоб гарантувати безпеку системи.

7. Безперервне живлення без зупинок

У разі виникнення системної несправності безперебійне живлення забезпечується за рахунок зниження номінальних умов.

8. Паралельні модулі для потужної потужності

Кілька модулів можна встановити паралельно для забезпечення потужності до 5600 кВт.

Основні технології

Технологія замкнутого циклу керування вихідною напругою

Якщо дисбаланс перевищує 20%, напруги трифазної мережі можна завжди підтримувати симетричними.

Технологія інверсного керування потужністю

Алгоритм VEICHI пригнічує генерацію інверсної потужності шляхом керування перетворенням частоти за допомогою програмного забезпечення.

Технологія активного зовнішнього виправлення AFE

ШІМ-випрямлення забезпечує високу адаптивність і низький рівень перешкод, а також утримує загальні гармонійні спотворення (THD) на рівні нижче 5%. А реактивна компенсація робить коефіцієнт потужності системи близьким до 1, тому додаткове компенсаційне обладнання не потрібне.

Технологія контролю виходу з низьким рівнем гармонік

Висока несуча частота та LC-фільтр розроблені на виробах серії AC800, щоб гарантувати, що вихідний струм наближається до синусоїдальної форми, а коефіцієнт гармонійного спотворення нижчий за 3%, щоб справлятися зі складними робочими умовами берегового живлення.

Технологія контролю обмеження струму CBC

Обмеження струму CBC пригнічує пусковий струм збудження в момент провідності кола, коли передній кінець навантаження обладнано трансформатором для забезпечення нормальної роботи та живлення.

Технологія паралельного обміну струмом

Алгоритм керування розподілом струму між блоками живлення для ідеального розподілу струму.

Підсумок

Рішення для берегової системи живлення VEICHI 2MVA було успішно запущено в док у провінції Цзянсу та демонструє високу надійність, безпеку та якість, і в майбутньому воно продовжуватиме зосереджуватися на змінах і потребах різних галузей промисловості, а також розробити нові ефективні та надійні системні рішення за допомогою технологічних інновацій, щоб сприяти вищому ступеню цифровізації, інтелекту та енергозбереження національної промисловості.
