Застосування VFD сервоприводу шпинделя Veichi AC100-C на верстаті Рішення

Це рішення показує, що Veichi AC100-C є професійним рішенням для верстатів.

1. Огляд

З безперервним розвитком науки й техніки верстатобудівна промисловість розвивається в точному, високошвидкісному та комплексному напрямку. Шпиндель є основним інструментом, який безпосередньо приводить в рух заготовку для різання. Таким чином, точність шпинделя безпосередньо впливає на точність заготовок і шорсткість поверхні. Крім того, він безпосередньо визначає ефективність різання.

2. Схема системи

Це рішення розповідає про практичне застосування приводу змінного струму сервошпинделя Veichi AC100-C на шпинделі токарного верстата. Як головний приводний блок шпинделя, AC100-C працює разом із системою ЧПК Guangshu 928TA2 відповідно до поданого сигналу для досягнення контролю положення шпинделя та швидкості, тому токарна обробка, свердління та інші робочі процедури можуть бути виконані на тому самому верстаті.< /p>

a. Технологічний процес

(1) Запустіть верстат, затисніть патрон, система ЧПК подає аналоговий сигнал керування швидкістю, шпиндель обертається з високою швидкістю, токарний інструмент переходить на станцію, а потім увійдіть до процедури точіння.

(2) Після завершення обробки система ЧПК перемикає сигнал для зміни режиму керування швидкістю на режим керування положенням. Потім заготовка повертається на визначений кут, силова головка починає свердлити на станції.

(3) Виконайте позиціонування та свердління гнізда під 5 кутами послідовно.

(4) Після завершення свердління перейдіть у швидкісний режим, щоб виконати процес точіння вдруге.

(5) Коли процес точіння завершено, послабте патрон, а потім вимкніть машину.

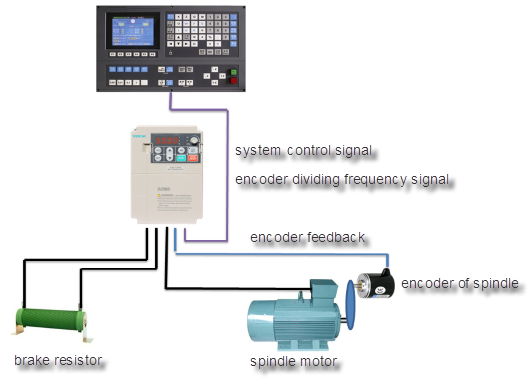

б. Структурна схема системи

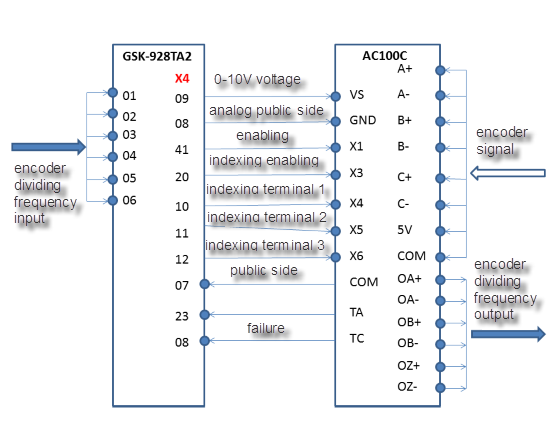

c. Електропроводка вводу/виводу

3. Метод налагодження

a. Етапи налагодження

(1) Введіть параметри заводської таблички двигуна F5.00-F5.11.

(2) Переконайтеся, що передавальне число та передавальне відношення між двигуном і кодером відповідають режиму встановлення кодера, потім введіть коефіцієнт у F5.19, а потім установіть роздільну здатність кодера на 1024.

(3) Встановіть для F5.12 значення 1, щоб почати самонавчання.

(4) Введіть код функції вхідного та вихідного терміналів для підтвердження.

(5) Перетворіть кут у відповідне значення кодера, а потім введіть його у F9.06-F9.011. Якщо ви не знаєте точного кута, будь ласка, поверніть вісь вручну, щоб визначити значення зворотного зв’язку кодера, а потім введіть його у F9.06-F9.11.

(6) Відповідно до ефекту позиціонування, налаштуйте параметри циклу позиціонування F9.03, F9.04.

б. Налаштування параметрів

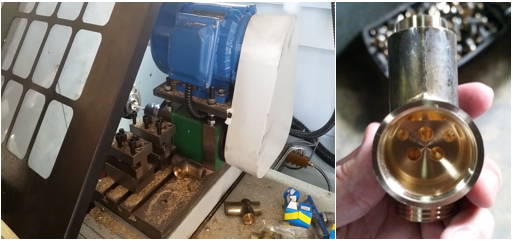

4. Фотографії про практичне застосування

5. Основні характеристики Veichi AC100-C

a. Він має видатний крутний момент на низькій частоті та слабку магнітну здатність, що робить його доступним для задоволення різних вимог діапазону швидкостей шпинделя верстата.

б. Він має швидку реакцію на прискорення та уповільнення та короткий час позиціонування, що значно покращує ефективність роботи верстата.

c. Точність керування позиціонуванням досить висока, тому відхилення позиціонування знаходиться в межах ±1 імпульсу кодера.

d. Функція випадкового переміщення ефективно зменшує вібрацію та шум верстатів.

e. Висока захисна функція робить його придатним для застосування в різних важких умовах праці.

f. Це допомагає вам значно заощадити в порівнянні з сервоприводом змінного струму з постійним магнітом.
