Привод змінного струму середньої напруги серії ACH200

Огляд приводу змінного струму середньої напруги ACH200

Продукти серії ACH200 — це третє покоління високопродуктивних високовольтних приводів змінного струму векторного типу, виготовлених компанією VEICHI Electric на основі років технічного накопичення, поглибленого дослідження ринку та аналізу попиту, яке використовує технологію зрілої серії блоків живлення, DSP+FPGA dual керування серцевиною, алгоритм векторного керування, щоб забезпечити високу точність керування, швидку динамічну реакцію, великий вихідний крутний момент на низькій частоті тощо. Він широко використовується у вентиляторах, насосах, компресорах, стрічкових машинах, кульових дробарках та інших випадках навантаження, забезпечуючи ядро ​​приводу для енергозбереження та скорочення викидів для задоволення різноманітних потреб промислових підприємств.

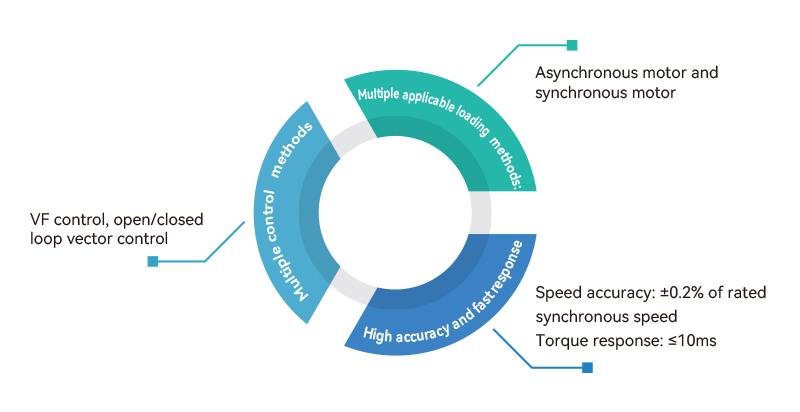

Високопродуктивна платформа управління

DSP+FPGA двочіпова структура керування, алгоритми керування, реалізовані DSP, і зовнішні сигнали, такі як IO, шина та кодер, оброблені FPGA паралельно. Високошвидкісне та високоточне керування контуром забезпечує відмінну здатність динамічного відгуку та точність керування.

Почніть з високого крутного моменту та низької частоти

Векторне керування з розімкнутим контуром: 0,5 Гц, 150% пусковий момент.
Замкнуте векторне керування: 0 Гц 200% пусковий момент.
200% номінального вихідного крутного моменту при 0 Гц для двигунів IPM під керуванням за допомогою високочастотного сигналу.

Відмінна продуктивність контролю низьких частот

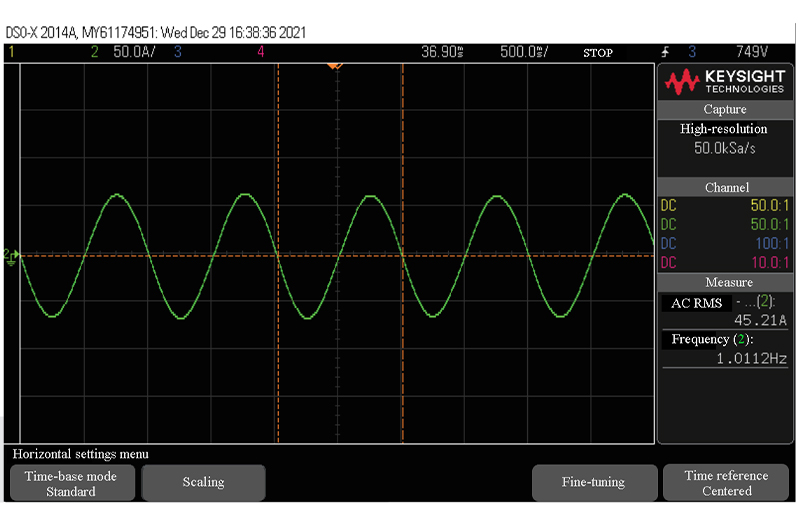

Технологія компенсації мертвого часу

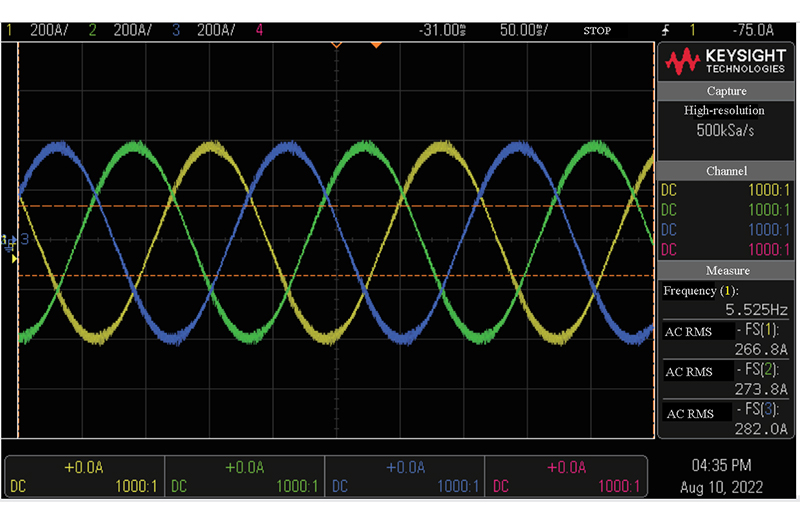

Форма хвилі струму є майже синусоїдальною на низькій частоті.

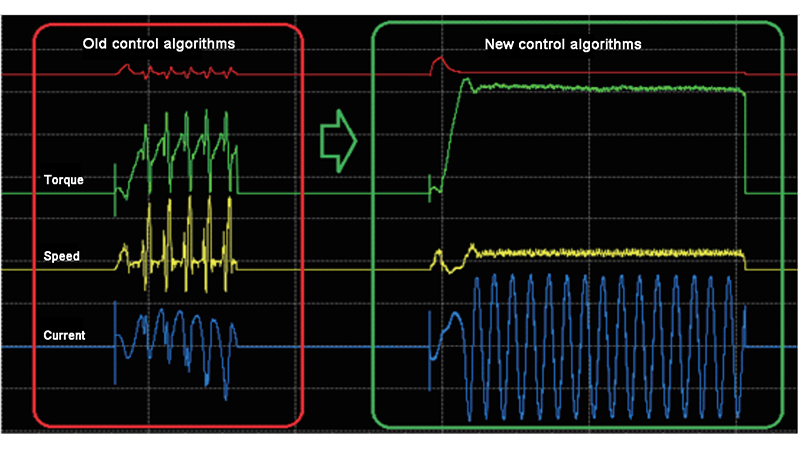

Алгоритм придушення низькочастотних коливань

На низькій частоті резонанс двигуна не виникне.

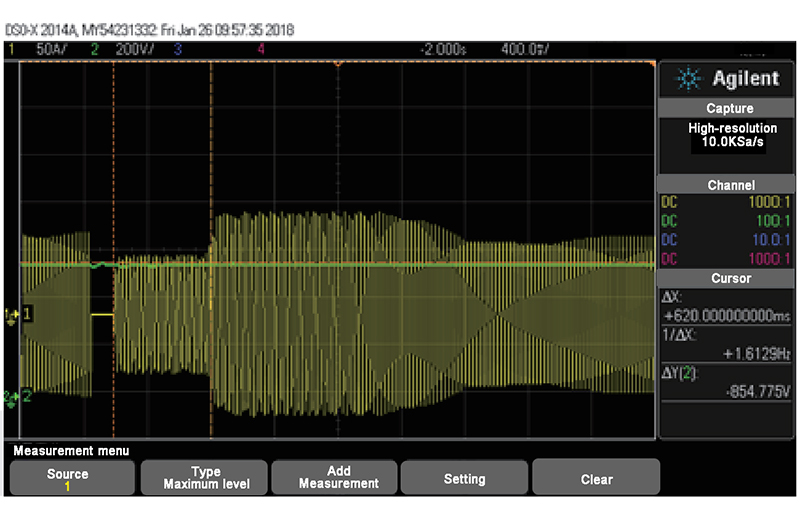

Захист від зупинки для повної частоти

Точно відстежуйте швидкість обертання незалежно від стану швидкості двигуна. (вперед, назад, нерухомо).
Весь процес від запуску до цільового стану може бути завершений менш ніж за 200 мс із швидкою реакцією.
Залишкова напруга є більшою під час зупинки великого інерційного обладнання, тому її залишок і фазу можна оцінити після перезапуску, а потім увійти в обертове попереднє збудження та прискорення.

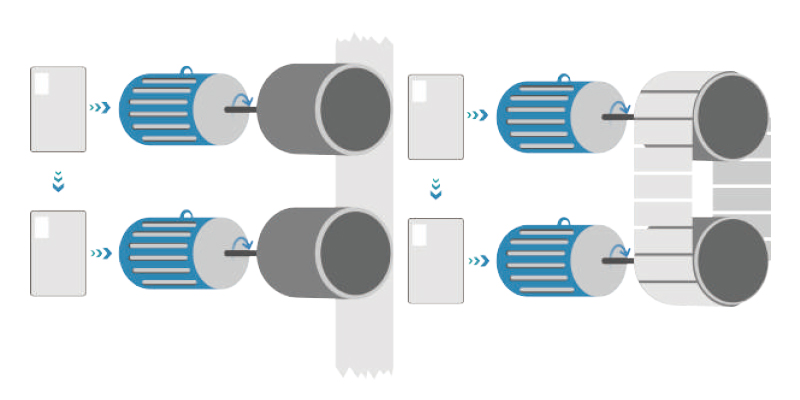

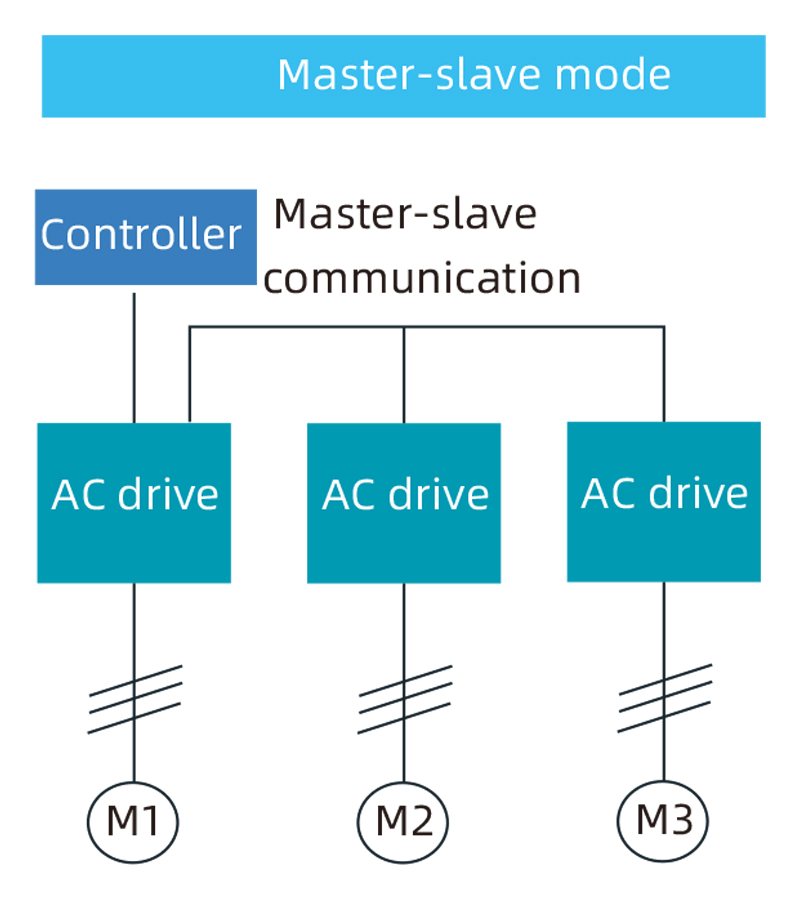

Технологія управління ведучий-підлеглий

CAN або волоконно-оптичний зв’язок використовуються для забезпечення зв’язку в режимі реального часу та узгодженості виведення між кількома машинами незалежно від механічного навантаження та навантаження рідини.

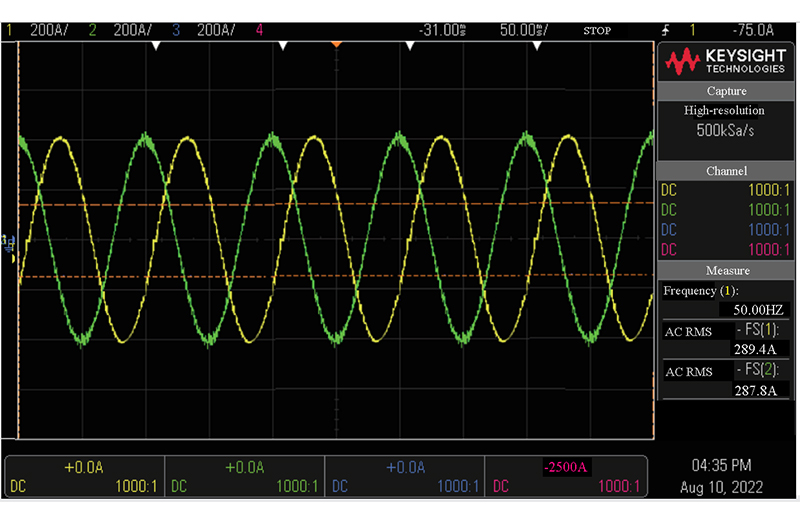

Передова технологія перемикання без перешкод

Технологія синхронізації фаз дозволяє двигуну запускатися та працювати без перешкод між частотою живлення та змінною частотою, тому вона підходить для перемикання між багатоступінчастими водяними насосами. Ударний струм процесу комутації не перевищує в 1,5 рази номінальний струм двигуна.

Прохідна конструкція між низькою та високою напругою

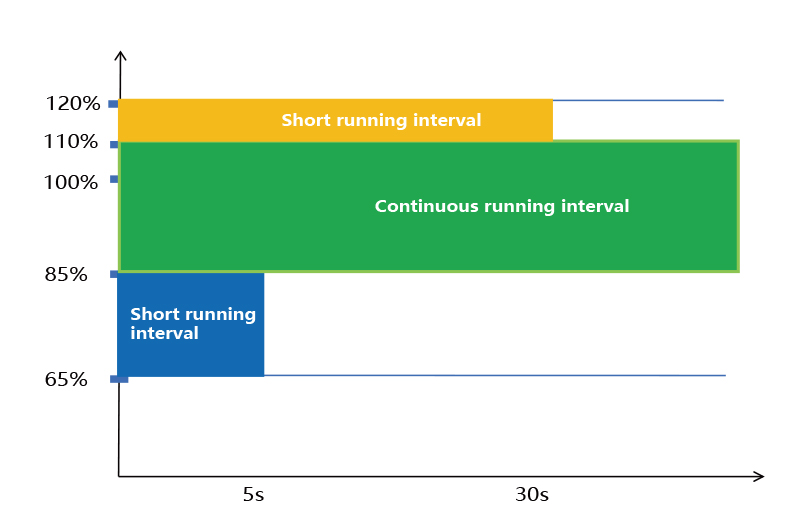

Висока адаптивність до перепадів електромережі

85%-110% повного навантаження.
65%-85% знижений вихід.
110%-120% знижений вихід.

Двигун без зупинки під час миттєвого відключення електроенергії для тривалої роботи

Ідеальний дизайн без гармоній

Технологія багатофазного виправлення зсуву на вхідній стороні

Значення THD на стороні сітки менше 2%.

Багаторівнева технологія на виході

Значення THD на стороні двигуна менше 2%.

Методи обходу кількох блоків

Паралельний симетричний обхід.
Обхід нейтрального зсуву.
Стандартно з електронним байпасом IGBT і опціонально з механічним байпасом реле.

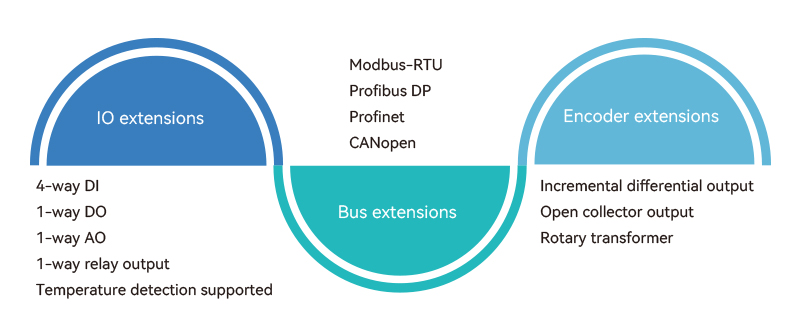

Підтримується кілька режимів розширення

Функціональні розширення відповідно до фактичних вимог, включаючи розширення IO, розширення шини, розширення кодера тощо.

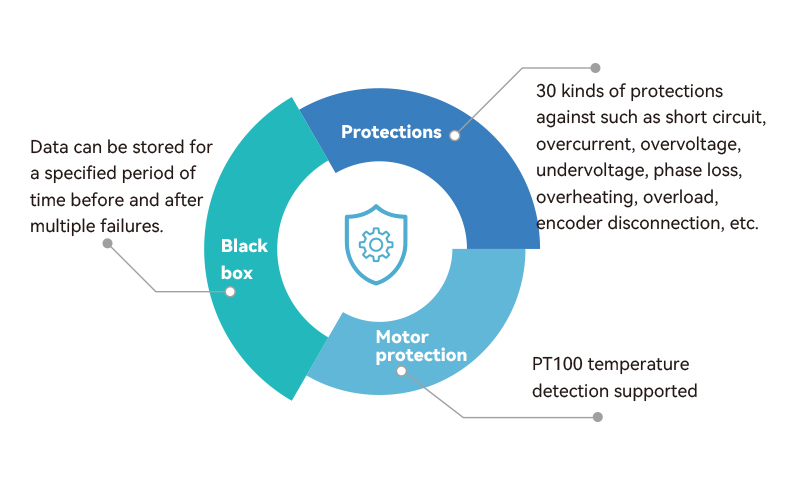

Багаторазовий і комплексний захист

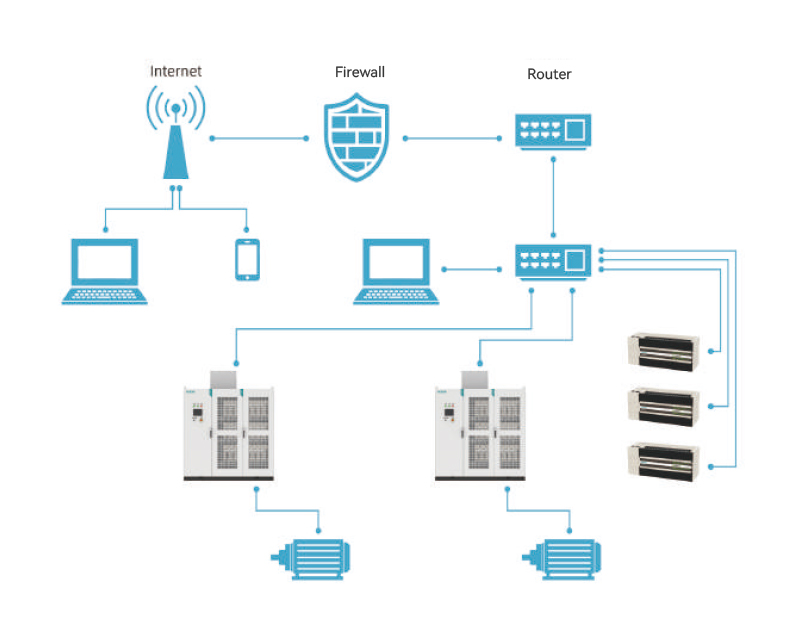

Дистанційна діагностика

Підтримується віддалена діагностика. Після авторизації клієнтів співробітники Veichi можуть перевіряти записи про несправності, системні параметри та поточні дані, щоб швидко знаходити несправності, покращуючи процеси та ефективність на віддаленому сервері на стороні клієнта через VPN.

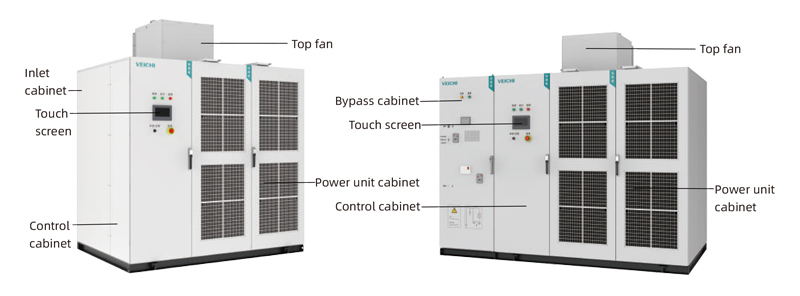

Структура кабінету

Відео приводу змінного струму середньої напруги серії ACH200

Промислове застосування приводу змінного струму середньої напруги серії ACH200

металургія

Головні витяжні вентилятори для спікання, вентилятори для знепилення конвертера, повітродувки доменних печей, повітродувки діоксиду сірки, циркуляційні охолоджувачі, вентилятори згоряння, насоси для промивання шлаку, насоси для видалення фосфору тощо.

Електрика

Водяні насоси, конденсатні насоси, водяні циркуляційні насоси, повітряні живильники, вентилятори індукційної тяги, первинні вентилятори, вторинні вентилятори тощо.

шахти

Головні вентилятори, газові насоси, компресори, стрічкові машини, кульові млини, дробарки тощо.

Нафта і газ

Насоси для транспортування нафти, насоси для впорскування води, компресори, інші вентилятори та насоси тощо.

Хімія

Насоси для транспортування нафти, насоси для впорскування води, компресори, підкачувальні насоси тощо.

Будівельні матеріали

Високотемпературні вентилятори на кінці печі, витяжні вентилятори на голові печі, вентилятори вугільних млинів, циркуляційні вентилятори на цементних млинах, вентилятори для видалення пилу, кульові млини, дробарки тощо.

Муніципальна адміністрація

Аераційні повітродувки, насоси подачі води, насоси для подачі води, вентилятори з примусовою тягою, подачі повітря тощо.

інші

Тестові вентилятори в аеродинамічній трубі, берегові джерела живлення, внутрішні змішувачі тощо.
