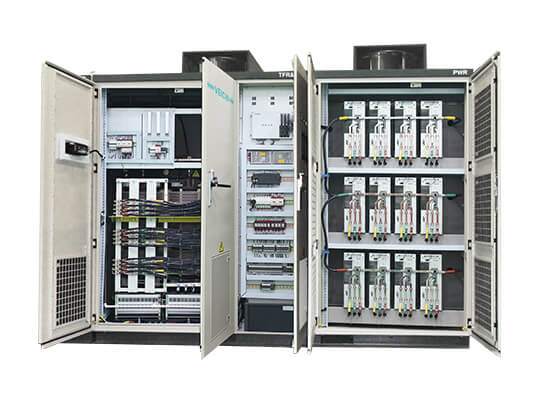

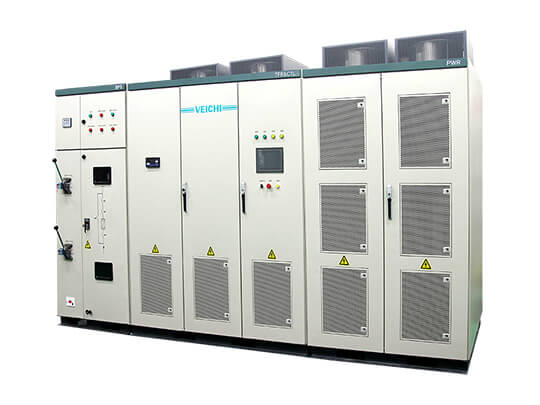

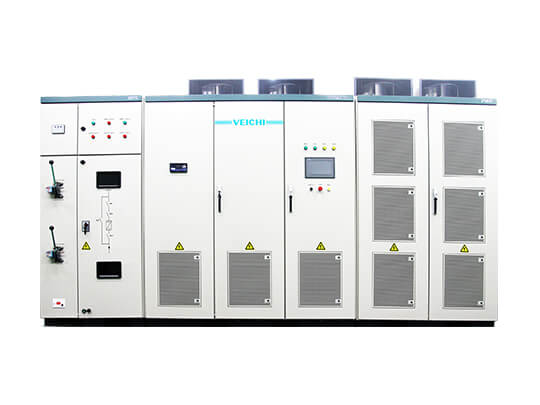

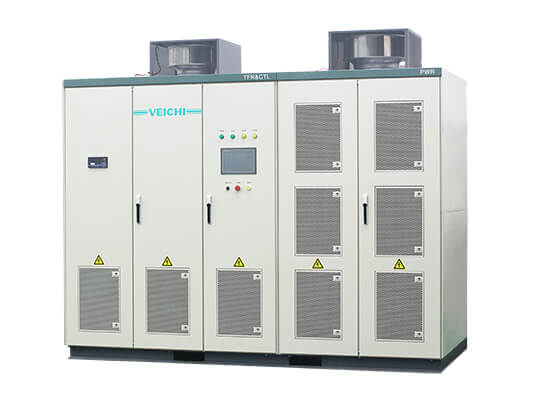

Інвертор середньої напруги ACH100
- Добре відомий як інвертор ідеальної гармонії в електротехнічній промисловості.
- Працює зі стабільною продуктивністю, високою ефективністю та високою точністю керування.
- Приймає метод керування DSP+FPGA, який забезпечує високу швидкість обробки даних і швидкість логічної роботи.
- Підвищте свою продуктивність і конкурентоспроможність.
Зверніться до служби підтримки
Електронна поштаОгляд інвертора середньої напруги ACH100
Інвертор середньої напруги серії VEICHI ACH100, що забезпечує тривалу стабільну роботу, точне керування, легке обслуговування, високу ефективність, просте керування та інші переваги, ефективно покращує робочі характеристики промислових двигунів, насосів, вентиляторів тощо. Використовуючи ACH100, він може принесе вам багато переваг, таких як зниження вартості обслуговування системи, підвищення продуктивності тощо.
Професійна структура
Його система керування складається з сенсорного екрана, програмованого логічного контролера та послідовної структури материнської плати, тому вона ефективно зменшує циркуляцію даних, балансує тиск обробки даних кожного модуля. Оскільки для передачі даних використовується послідовний зв’язок, здатність системи проти перешкод була значно покращена.
Обробка даних і контроль точності
У ньому використовуються новітні компоненти, такі як TI DSP F28335 і ALTERA FPGA, Veichi ACH100 виділяється серед продуктів наших конкурентів потужними можливостями обробки та високою точністю керування.
Система контролю
Він розроблений зі спрощеною системою керування, що зменшує кількість зовнішніх компонентів і точок відмови.
Здатність проти перешкод
Оптоволоконний зв'язок і оптоізоляція гарантують повну ізоляцію між слабким і сильним струмом, що захищає систему від перешкод.
Низький рівень гармонійних спотворень
Завдяки використанню фазозсувних випрямних трансформаторів ACH100 не вносить явних гармонійних спотворень в електромережу.
Фільтр можна безпечно замінити
ACH100 має компактну структуру та професійне розташування. Його унікальна конструкція фільтра дозволяє безпечно замінювати ватний фільтр під час роботи.
Компенсація коефіцієнта потужності
Коефіцієнт вхідної потужності перевищує 0,96, без потреби в обладнанні для компенсації коефіцієнта потужності.
Висока ефективність роботи
Форма вихідного струму близька до синусоїдальної, гармонічні спотворення менше 2%, вихідна частота більше 97%.
Стабільність
Діагностика несправностей і функція захисту завершені, щоб система могла досягти тривалої стабільної роботи.
Подвійний блок живлення
Його система керування має подвійне джерело живлення, що гарантує, що система не втрачає живлення під час роботи.
Зручний для користувача
Частотно-частотний привод VEICHI ACH100 розроблено з інтуїтивно зрозумілим інтерфейсом користувача, що дозволяє легко встановлювати параметри, перевіряти записи про несправності тощо.
Промислове застосування інвертора середньої напруги ACH100
Застосування: вентилятори та насоси, пакувальні машини, харчові машини, текстильні машини, автоматизовані складальні лінії тощо.
Технічні характеристики
| 6kV | 250kW～6300kW |
|---|---|
| 10kV | 315kW～10000kW |
| Зміна датчика потужності | Поточний коефіцієнт трансформації Холла Тип даних: Числовий Типові значення: 2000 |
|---|---|
| Номінальний струм двигуна | Номінальний номінальний струм двигуна на шильдику Тип даних: Числовий Типові значення: 45A |
| Коефіцієнт кривої V/F | Параболічна кривизна, встановлюється відповідно до характеристик навантаження Тип даних: Числовий Мінімум: 0 Max:1 Defaults:0.4 |
| скинути | Після вимкнення системи заводські параметри можна відновити до значень за замовчуванням. Наприклад, число 110 повертає 1, щоб вказати, що параметри відновлено успішно. Тип даних: Числовий |
| Посилення крутного моменту | Посилення крутного моменту під час роботи на низьких частотах Тип даних: Числовий Мінімум: 0 Макс.: 300 В За замовчуванням: 100 В |
| Час початку розгону | Час, необхідний інвертору для прискорення від 0 Гц до кутової частоти Type of data:Numerical Мінімум: 0 Макс.: 3200 с Типові значення: 400 с |
| Час початку розгону 2 | Час, необхідний для прискорення інвертора від частоти точки перегину до номінальної частоти Тип даних: Числовий Мінімум: 0 Типові значення: 400 с |
| Кутова частота часу прискорення | Частота точки перегину сегментованого прискорення Тип даних: Числовий Мінімум: 0 Макс.: 50 Гц За замовчуванням: 10 Гц |
| Час уповільнення зупинки | Час, необхідний для зупинки інвертора від номінальної частоти Тип даних: Числовий Мінімум: 0 Макс.: 3200 с Типові значення: 400 с |
| Поточна тривалість фільтра відображення | Поточний час фільтрації вибірки Тип даних: Числовий Мінімум: 10 Макс.: 100 За замовчуванням: 100 мс |
| Режим роботи | 1 означає імітацію роботи, 0 означає нормальну роботу Тип даних: Числовий |
|---|---|
| Крок частоти | Довжина кроку розгону та уповільнення під час модуляції частоти ривка Тип даних: Числовий Мінімум: 0 Макс.: 50 Гц За замовчуванням: 1 Гц |
| Регулювання відображення напруги | Коефіцієнт підстроювання відображення напруги Тип даних: Числовий Мінімум: 0 Макс.: 1 Типові значення:1 |
| Поточне налаштування дисплея | Поточний коефіцієнт обрізки дисплея Тип даних: Числовий Мінімум: 0 Макс.:50 За замовчуванням: 0 Гц |
| Налаштування діапазону датчика | У замкнутому регулюванні діапазон датчика, який використовується для збору зворотного зв’язку Тип даних: Числовий Мінімум: 0 За замовчуванням: 1 Мп |
| Whether the fault is transferred to power frequency | Для шафи з автоматичним байпасом, якщо під час роботи інвертора виникає збій, ви можете вибрати, чи потрібно автоматично перемикатися на роботу з частотою живлення. Тип даних: логічний Мінімум: 0 Макс.: 1 Типові значення: 0 |
| Спосіб паркування | Значення 1 означає вільну зупинку, значення 0 означає контрольовану зупинку Тип даних: логічний Мінімум: 0 Макс.: 1 Типові значення: 0 |
| Установка часу збудження | Висока напруга, час зворотної зарядки 380 В Тип даних: Числовий Minimum:0 Макс.: 60 с Типові значення: 30 с |
| Тривалість перевантаження 1 | Час затримки захисту від перевантаження Тип даних: Числовий Мінімум: 0 Макс.: 10 с Типові значення: 0 с |
|---|---|
| Поріг перевантаження 1 | Фактор захисту від перевантаження Тип даних: Числовий Мінімум: 150 Макс.: 180 Типові значення: 1,5 |
| Тривалість перевантаження 2 | Час затримки захисту від перевантаження Тип даних: Числовий Мінімум: 0 Макс.: 500 с Типові значення: 180 с |
| Поріг перевантаження 2 | Фактор захисту від перевантаження Тип даних: Числовий Мінімум: 120 Макс.: 150 Типові значення: 1.2 |
| Тривалість перевантаження 3 | Час затримки захисту від перевантаження Тип даних: Числовий Мінімум: 0 Макс.: 1000 с Типові значення: 600 с |
| Поріг перевантаження 3 | Фактор захисту від перевантаження Тип даних: Числовий Мінімум: 110 Макс.: 120 Типові значення: 1.1 |
| Тривалість вихідної перенапруги | Час захисту від перенапруги на виході системи Тип даних: Числовий Мінімум: 0 Макс.: 100 с Типові значення: 10 с |
| Поріг перенапруги на виході | Коефіцієнт захисту вихідної системи від перенапруги Тип даних: Числовийl Мінімум: 0 Макс.: 130 Типові значення: 1.3 |
| Ud поріг зниженої напруги | Коефіцієнт зниженої напруги шини Типові значення: 0,76 |
| Ud поріг перенапруги | Коефіцієнт перенапруги шини Типові значення: 1,35 |
| Пропорційне посилення | Параметри ПІД Мінімум: 0 Макс.: 100 Типові значення: 0,4 |
|---|---|
| Час інтеграції | Параметри ПІД Мінімум: 0,01 Макс.:10 Типові значення: 0,1 мс |
| Похідний час | Параметри ПІД Мінімум: 0 Макс.:10 Типові значення: 0,0 мс |
| Час відбору проб | Параметри ПІД Мінімум: 0,01 Макс.: 100 Типові значення: 0,1 с |
| Включення швидкості | 1 означає, що швидкість включена, 0 означає, що швидкість заборонена Тип даних: логічний Типові значення: 0 |
|---|---|
| Швидкість двостороннього включення | 1 означає, що зворотне відстеження дозволено, 0 означає, що дозволено лише пряме відстеження Тип даних: логічний Типові значення: 0 |
| Час відновлення напруги | Час відновлення напруги, що відповідає поточній частоті Type of data:Numerical Мінімум: 300 мс Макс.: 2000 мс Типові значення: 2000 мс |
| Відстеження часу очікування | Час затримки старту швидкості після зупинки Тип даних: Числовий Мінімум: 10 с Макс.:25s Типові значення: 10 с |
| Поточний поріг дії | Номінальний коефіцієнт струму при запуску літаючого автомобіля Тип даних: Числовий Мінімум: 60 Макс.: 120 Типові значення: 100 |
| Швидкість пошуку частоти | Час пошуку на знижених частотах під час польоту Тип даних: Числовий Мінімум: 300 мс Макс.: 2000 мс Типові значення: 2000 мс |
| Модель двигуна | Зверніться до паспортної таблички двигуна Тип даних:символьний тип |
|---|---|
| Номінальний струм | Зверніться до паспортної таблички двигуна Тип даних: Числовий |
| Номінальна напруга | Зверніться до паспортної таблички двигуна Тип даних: Числовий |
| Номінальна потужність | Зверніться до паспортної таблички двигуна Тип даних: Числовий |
| Номінальна частота | Зверніться до паспортної таблички двигуна Тип даних: Числовий |
| Клас ізоляції | Зверніться до паспортної таблички двигуна Тип даних: Числовий |
| Основний спосіб намотування | Зверніться до паспортної таблички двигуна Тип даних:символьний тип |
| Номер полюса двигуна | Зверніться до паспортної таблички двигуна Тип даних: Числовий |
