Машина для виготовлення піску Рішення

Склад машини для виробництва піску

Обладнання для виробництва піску зазвичай складається з вібраційного живильника, дробарки, машини для виробництва піску, вібросита, машини для дрібного піску, механізму пасової передачі, системи керування електроприводом, системи циркуляції води та інших ланок.

Принцип роботи машини для боротьби з піском

Вібраційний живильник через силос рівномірно подає великі шматки каменю в щекову дробарку для грубого подрібнення. Крупнозернистий щебінь направляється в ударну дробарку для подальшого дроблення через вібросито. Дрібно подрібнене каміння направляється на вібросито за допомогою стрічкового конвеєра для просіювання, причому кілька видів каменів відсіваються. Камені, які відповідають вимогам, конвеєром відправляються на машину для дрібного піску. Камені, які не відповідають вимогам щодо розміру часток, стрічковим конвеєром повертаються до ударної дробарки для повторного подрібнення, щоб утворити замкнутий контур у кількох циклах. Регулювання швидкості зі змінною частотою може створювати частинки різного розміру.

Недоліки традиційних машин для виготовлення піску

Традиційні системи керування електроприводом використовують поступовий запуск і мають наведені нижче дефекти.

(1) Механічний вплив під час запуску великий, що прискорює термін служби механічного обладнання та ременів. Миттєвість одночасного запуску сильно впливає на нормальне використання іншого електричного обладнання.
(2) Швидкість системи не регулюється, її неможливо гнучко регулювати за допомогою механізму подачі та фактичної ситуації виробництва.< br />(3) Якщо дробарка заблокована або двигун не в фазі, двигун не можна вчасно захистити, і двигун легко пошкодити.

Переваги серії VEICHI AC310 на машині для виробництва піску

Інвертори серії AC310 можуть керувати звичайними асинхронними двигунами, синхронними двигунами та синхронними реактивними двигунами, які реалізують керування електроприводами, які підтримують різні навантаження, тому можуть адаптуватися до різних полів приводу. Його алгоритми векторного керування базуються на поточних провідних алгоритмах теорії векторного керування та доповнюють модель двигуна за допомогою програмних алгоритмів. Абсолютно новий спостерігач магнітного потоку використовується для досягнення нижчої чутливості параметрів двигуна, що забезпечує точне керування розв’язкою струму. Він гарантує високу чутливість і високу точність керування швидкістю та крутним моментом у високопродуктивному векторному управлінні вищезгаданих різних двигунів.

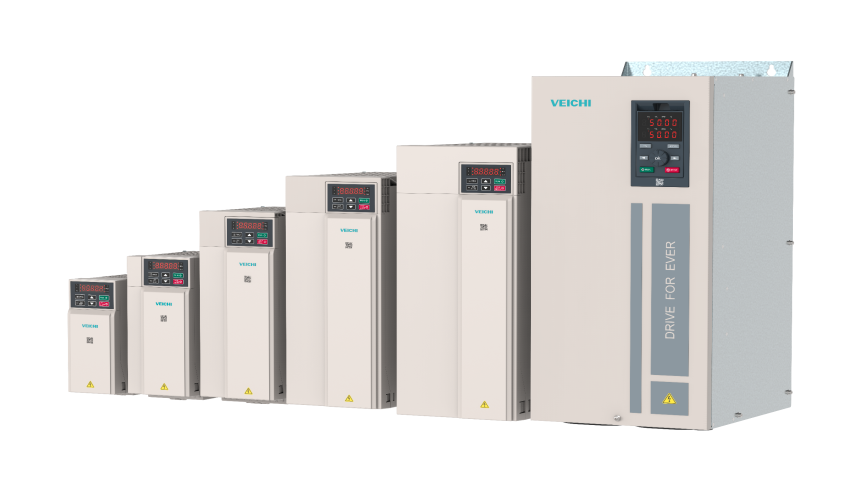

Інвертори серії AC310

У порівнянні з традиційними методами водіння він має такі переваги:

(1) Плавний пуск і великий пусковий момент, серед них 0,5 Гц може досягати 150% номінального крутного моменту без векторного керування PG, а 200% крутного моменту можна досягти за допомогою високопродуктивного вектора PG. Це може гарантувати низьку частоту та високий крутний момент.
(2) Для щекової дробарки через нерівномірну подачу відбувається раптова зміна навантаження, коли інвертор запускає двигун. У цей час генерується великий пусковий струм, і наш інвертор має сильну функцію придушення надструму, щоб гарантувати, що він не зупиниться під час роботи.

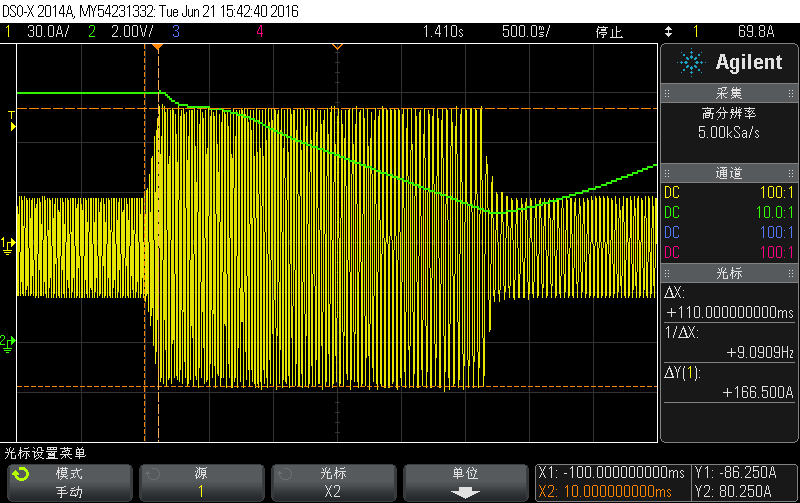

Функція придушення надструму

(3) Для дробарки з подвійним двигуном і коаксіальним приводом наше програмне забезпечення має вбудовану функцію балансу потужності, яка може рівномірно розподіляти навантаження на кожен двигун. Його пуск і зупинка відбуваються плавно, а його продуктивність чудова.
(4) Інвертор має власні несправності, такі як перевантаження інвертора, перевантаження по струму, знижена напруга, втрата фази та перевантаження двигуна, які можуть забезпечити надійну та стабільну роботу лінія виробництва піску.

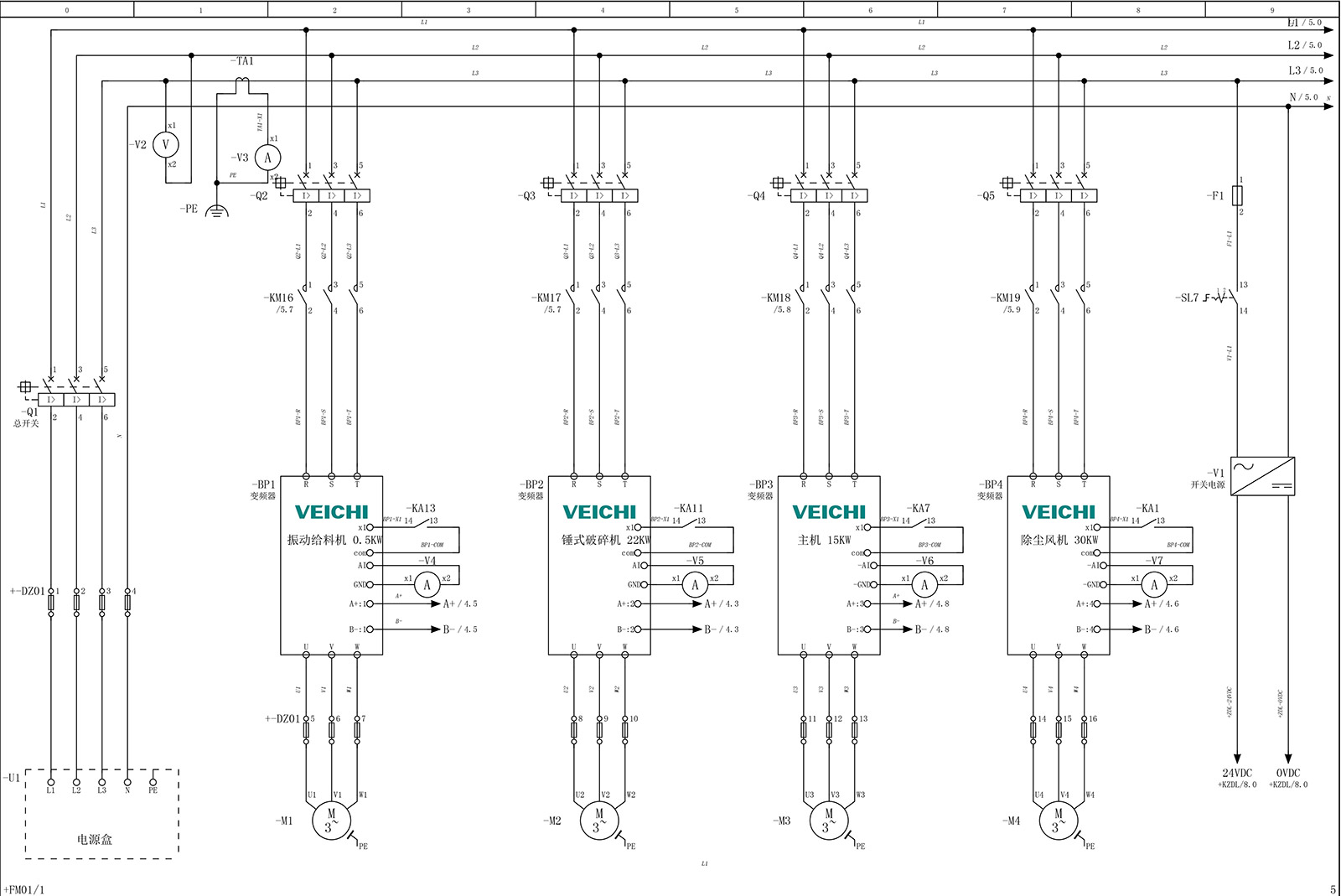

Схема головної схеми керування частотним інвертором

Схема основної схеми керування частотним інвертором

Налаштування відповідних параметрів

1) Режим керування двигуном F01.00, налаштування 1, векторне керування з розімкнутим контуром;
2) Канал команд запуску F01.01, налаштування 1, керування терміналом;
3) Частотний опорний канал F01.02, налаштування 2, аналоговий довідка;
4) Група параметрів двигуна F2 Встановіть відповідні параметри паспортної таблички двигуна для самонастроювання;
5) Час прискорення/уповільнення регулюється відповідно до фактичної ситуації;

Підсумок

Інвертор серії AC310 схеми керування приводом VEICHI має очевидні переваги застосування в машинах для виготовлення піску та може надійно та стабільно гарантувати роботу ліній виробництва піску. Відповідно до цінностей клієнтоорієнтованості та орієнтації на розвиток для людей, VEICHI продовжує інновації та прогрес, йдучи в ногу з часом і постійно надаючи клієнтам найкращі рішення для електроприводів.
