Застосування Veichi AC60Q на кульовому фрезерному верстаті Рішення

1. Передмова

Протягом тривалого часу кульова фреза широко використовувалася в хімічній, цементній та керамічній промисловості для подрібнення матеріалу. Зазвичай кульовий фрезер використовує частотно-чутливий режим запуску зі змінним опором, який легко призвести до надмірного шліфування матеріалу, тривалого періоду шліфування, низької ефективності шліфування, високого енергоспоживання на одиницю продукту, високого пускового струму, сильного впливу на електромережу та обладнання і проблемне технічне обслуговування електричного обладнання (оскільки вугільну щітку, ковзне кільце, кулькову вилку та динамічний і статичний контакт контактора потрібно періодично замінювати або обслуговувати). Це не тільки головний біль для електротехніків, але й серйозно впливає на виробництво. У разі низької потужності мережі кульова фреза навіть не може запуститися. Крім того, споживання електроенергії надзвичайно велике.

Це спричинить багато непотрібних проблем і серйозну втрату ресурсів, тому з розвитком соціальної економіки та розширенням масштабів виробництва підприємств, недоліки режиму керування кульовим млином безпосередньо піддаються і серйозно перешкоджають швидкому розвитку промислових підприємств . Це основні причини появи Veichi AC70Q.

2. Основні компоненти кульового фрезерного верстата

Кульова фреза в основному складається з приводу, циліндрового пристрою, пристрою подачі, розрядного пристрою та електричних пристроїв керування.

3. Принцип роботи кульової фрези

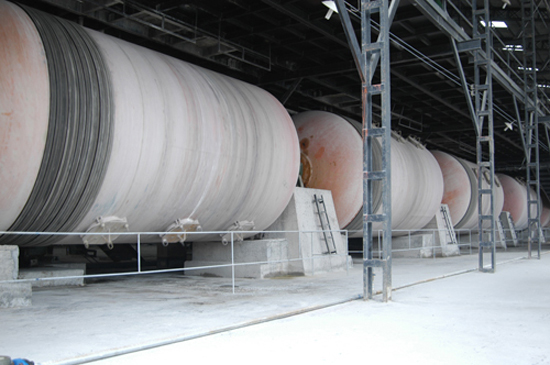

Кульова фреза складається з подачі, розвантаження, обертової частини, трансмісійної частини (редуктора, малої передачі, двигуна, електричного керування) та інших частин. У керамічній промисловості існує горизонтальний циліндр, який розділений на 2-4 шліфувальні камери вагонкою, кожна шліфувальна камера оснащена шліфувальними засобами певної форми. Коли циліндр обертається, матеріал і шліфувальний матеріал піднімаються на певну висоту під дією сили тертя та відцентрової сили, а потім падають за приблизною параболічною траєкторією під дією великої сили, щоб ударити та подрібнити іншу частину матеріалу на нижній частині шліфувального матеріалу. циліндр, тим часом, певна кількість осьового руху спонукає матеріал до подрібнення та рівномірного змішування. Його можна класифікувати на два типи відповідно до техніки: сухе та мокре помел.

4. Базовий електричний пристрій керування

Більшість кульових млинок використовують частотно-чутливий реостат як стартер (його об’єм набагато менший, ніж коробка опору, і він досягає мети регулювання швидкості через покроковий короткий опір). У момент запуску відбувається великий вплив на електромережу, після моменту запуску необхідний крутний момент зменшується, отже, є великий простір для економії енергії.

5. Схема модернізації

Згідно з існуючими проблемами та вимогами до технології виробництва, трансформована кульова млинова система може відповідати таким вимогам:

a. Трансформоване обладнання має достатній пусковий момент, що відповідає великим вимогам до навантаження кульової млини та забезпечує стабільну роботу двигуна в режимі змінної частоти з постійною характеристикою потужності.

б. Використовуючи систему регулювання швидкості зі змінною частотою для трансформації оригінальної системи приводу кульового млина, вона повинна забезпечити нормальну роботу кульової фрези на низькій швидкості та забезпечити нормальний контроль процесу. Зрозуміло, що термін служби кульової фрези та двигуна буде збільшено, а вартість обслуговування також зменшиться.

c. Перетворене обладнання має досягати автоматичного керування, ручного керування та регулювання частоти живлення. Потрібна функція автоматичного перемикання несправностей. Крім того, він повинен бути здатний долати велику інерційну та відновлювальну напругу кульової млини та забезпечувати нормальну роботу обладнання.

6. Модель приводу змінної частоти

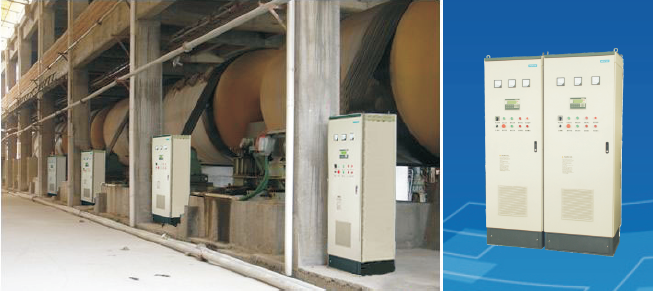

Інвертор кульової фрези серії Veichi AC60-T3-###QK відповідає наведеним вище вимогам.

7. Характеристики Veichi AC60Q

a. Він відповідає таким вимогам, як низька швидкість, великий пусковий крутний момент і вимоги до постійної, але регульованої швидкості кульової фрези. Відсутність стрибків струму в момент запуску двигуна, достатній пусковий момент і ідеальна функція захисту, Veichi AC60Q забезпечує контроль якості процесу та знижує витрати на обслуговування системи.

б. Він має сотні досвіду трансформації кульової фрези та відповідає характеристикам V/F. Факти свідчать про те, що трансформована система працює стабільніше та ефективніше.
