Силовий модуль IGBT серії VHP800-E60
- Керування провідний-підлеглий.
- Комплексний захист.
- Резервне керування перемикачем.
- Висока щільність потужності.
Каталог
Зверніться до служби підтримки
Електронна поштаОзнайомлення з продуктом
Система живлення об’єднує до 7 модулів IGBT у модульному форматі, що забезпечує гнучке поєднання, і незалежно контролює напругу, струм або потужність із високою точністю та швидкістю. Вихідні параметри можна плавно змінювати від нуля до максимуму без кроків. Вкрита в міцну раму шафа може витримувати великі навантаження та сейсмічні навантаження в складних умовах.
Функції продукту

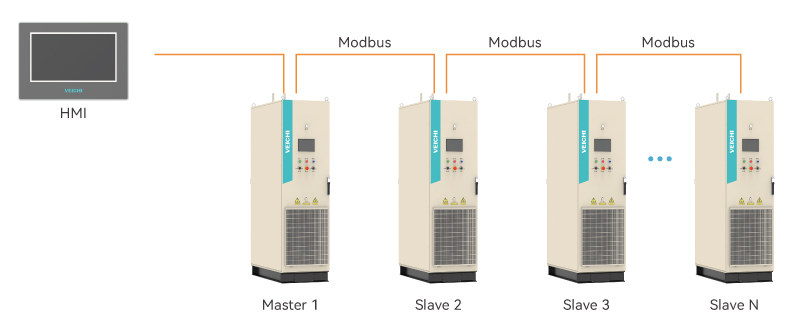

Керування головним-підлеглим
Використовуйте головні/підлеглі процесори для керування функціями системи. Програмне забезпечення визначає шафу як головну або підлеглу, і якщо головний модуль пошкоджено, наступну підлеглу шафу можна переключити на головний.
Комплексний захист
Чорна скринька: зберігає дані до та після збоїв у визначений час
Захист одного модуля: забезпечує захист від короткого замикання, перевантаження по струму, перенапруга, знижена напруга, втрата фази, перегрів, перевантаження тощо.
Захист електролізера: адаптація до характеристик електролізера та гнучке перемикання стратегії захисту
Керування перемикачем резервування
Конструкція з множинним резервуванням: кожен модуль працює окремо, тож якщо з одним з модулів виникне проблема, її можна швидко вирішити, щоб підтримувати загальну надійну роботу.
Рівневий захист : забезпечує максимальну доступність обладнання.
Висока щільність потужності
Компактна конструкція ящика значно економить місце в шафі. На 20–30% менше, ніж товар на ринку.

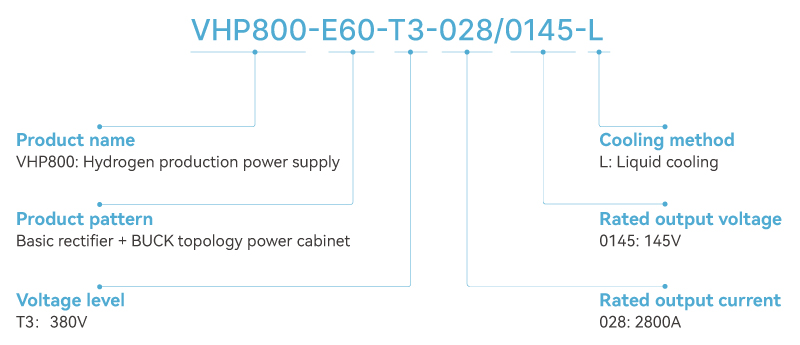

Правила іменування

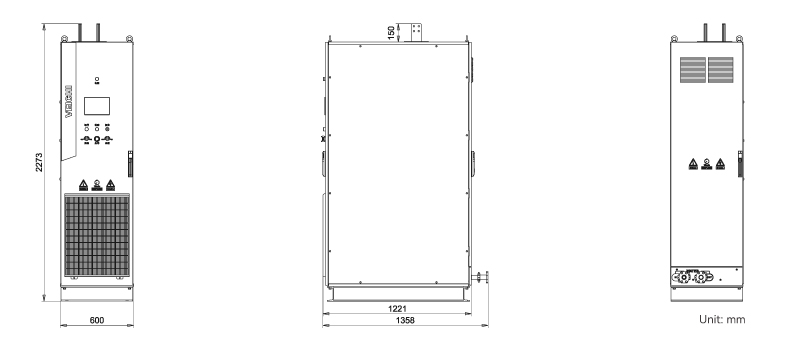

Установчі розміри
Електроживлення для виробництва водню серії VHP800
Технічні характеристики
| Введення | Вхідна напруга: 380 В змінного струму（-15%~ +15%） Вхідна частота: 50 Гц/60 Гц Номінальна потужність: N (N≤7): кількість паралельних шаф Номінальний струм: N x110A Ефективність: ≥ 94% Коефіцієнт потужності: ≥ 0,93 |
|---|---|
| Вихід | Вихідна напруга: 0В~300В Вихідний струм: 0A~N×1000A (N: кількість паралельних шаф) Вихідна потужність: N × 58 кВт (N: кількість шаф паралельно) Точність вихідної напруги: ≤1% Точність вихідного струму: ≤1% Вихідні пульсації та шум: ≤1% |
| спілкування | Режим керування: постійна напруга та постійний струм Аналоговий сигнал: надано хост-комп’ютер Сигнал перемикання: DI：5 каналів，DO：2 канали Інтерфейс: зовнішній RS485, внутрішній CAN |
| захист | Зовнішній захист: коротке замикання, перевантаження по струму, перенапруга, знижена напруга, втрата фази, перегрів, перевантаження тощо |
| Індикатор | Індикатор стану: увімкнення (синій) / робота (зелений) / несправність (червоний) HMI: Стан виходу/сигналізація про несправність |
| Навколишнє середовище | Робоча температура: -30 ℃ ~ +60 ℃ (40 ℃ ~ 60 ℃ зниження) Температура зберігання: -40℃ ~+70℃ Спосіб охолодження: Рідинне охолодження Вологість: 5%RH~95%RH, без конденсації Найвища висота місця встановлення: 4000 м（>3000 м зниження номінальних характеристик） |
| Електромагнітний сумісність і Безпека |
Електромагнітна сумісність (провідність і випромінювання): IEC 61800-3 C3 Вимоги до безпеки: Вимоги до безпеки: розроблено відповідно до CE Стандарт ROHS: Відповідає вимогам стандарту ROHS Блискавкозахист: внутрішній |
| Шум | Шум (відстань 1 м): ≤ 65 дБ |
