Силовий модуль IGBT серії VHP800-C60

Ознайомлення з продуктом

Модуль живлення IGBT використовує двоступеневу схему з широким діапазоном напруги та струму, що забезпечує високу ефективність, низький рівень перешкод і високу точність. Щільність потужності покращено завдяки водяному охолодженню, тому він особливо підходить для випадків низької напруги та сильного струму, які вимагають регулювання вихідної напруги та струму, що забезпечує безпечне, ефективне та стабільне електроживлення для виробництва екологічно чистої електроенергії.

Функції продукту

Високопродуктивна стратегія контролю

Основна система керування джерелом живлення використовує 6-імпульсне неконтрольоване випрямлення + чергування трифазної структури DC-DC для високої точності керування; А цифровий контролер використовує архітектуру ARM для швидкого обчислення та обробки.

• Висока точність контролю

ПІД, цифрова фільтрація, керування постійною напругою та струмом і алгоритми захисту від несправностей разом забезпечують високоефективне цифрове керування.

• Швидка обробка

Чіп Precise ARM забезпечує швидкість роботи до 550 МГц.

• Кілька програм

Топологія AC/DC+DC/DC використовується для гнучкого джерела живлення. А технологія ШІМ знижує гармоніку струму мережі до 3%, щоб мінімізувати її забруднення.

Високопродуктивні алгоритми керування

Контур напруги використовує алгоритм зворотного зв’язку, щоб відфільтрувати пульсаційні перешкоди промислової частоти через неконтрольований випрямляч, щоб зменшити вихідні пульсації.
Контур струму використовує унікальний алгоритм прямого зв’язку напруги шини та алгоритм керування PR для забезпечення високого рівня пульсації продуктивності та показники точності керування лише 1% (піковий пік), точність керування може досягати &plusm;0,5%.

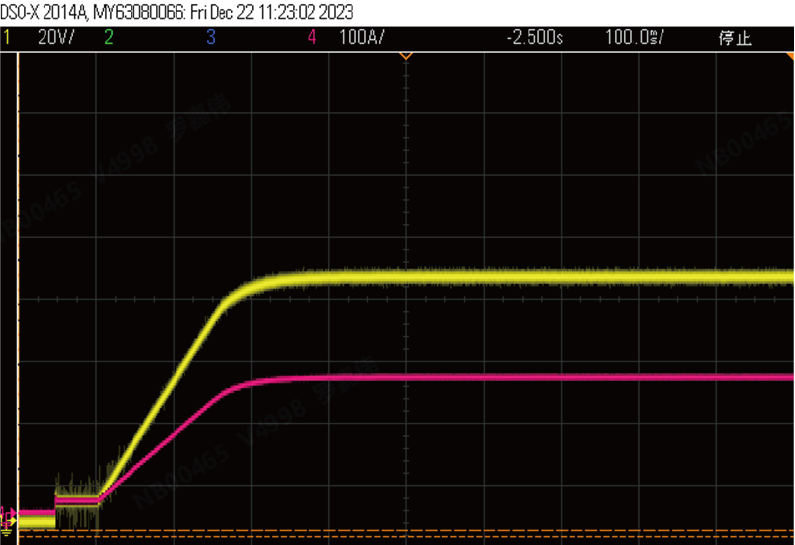

Регулювання плавного пуску в секції повного навантаження

Контур керування інтегровано з функцією онлайн-налаштування плавного пуску напруги чи струму, так що зростання або зниження нахилу може вільно адаптуватися до запуску та заданих параметрів моделей з різною потужністю, забезпечуючи більш стабільну роботу.

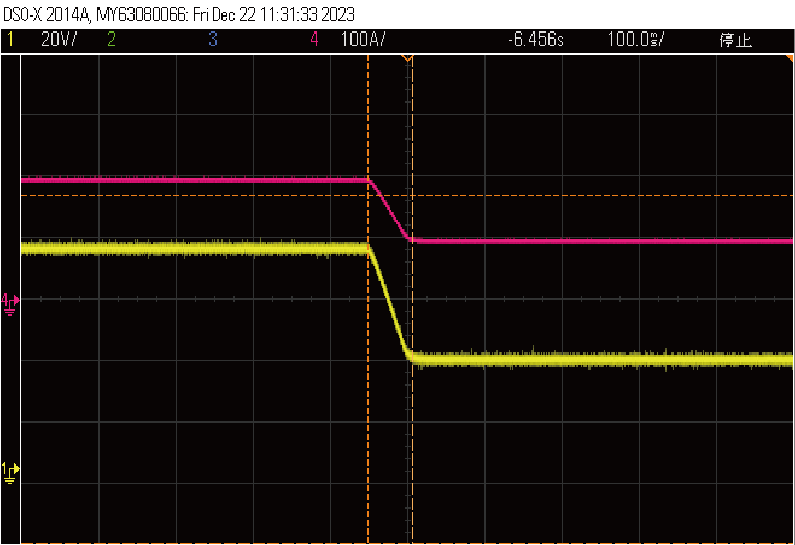

У режимі роботи контуру напруги обмеження струму змінюється з 200 A на 100 A (програмне забезпечення встановлює нахил на 2 A/мс).

Висока щільність потужності

Інтегрована конструкція водяного охолодження забезпечує відмінну ефективність розсіювання тепла в маленькому та делікатному корпусі, який на 20%~40% менший, ніж у ринкових продуктів.

Високоефективна топологія

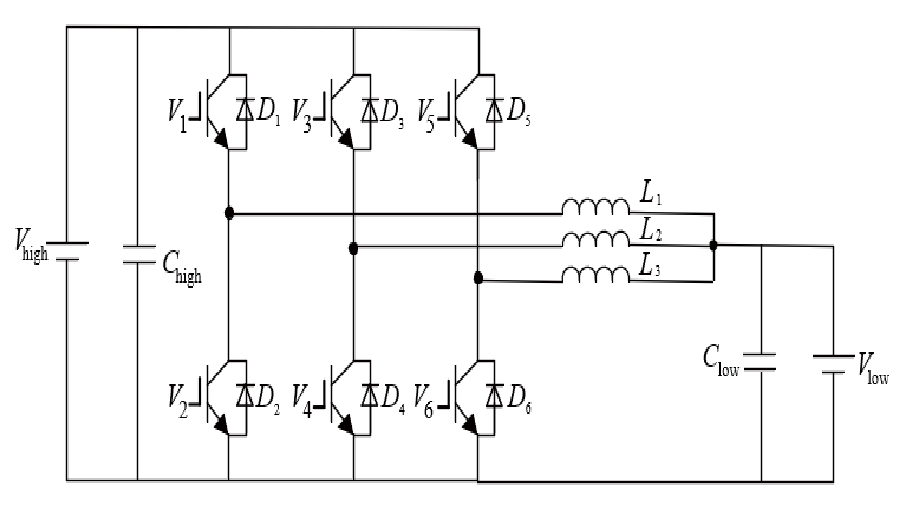

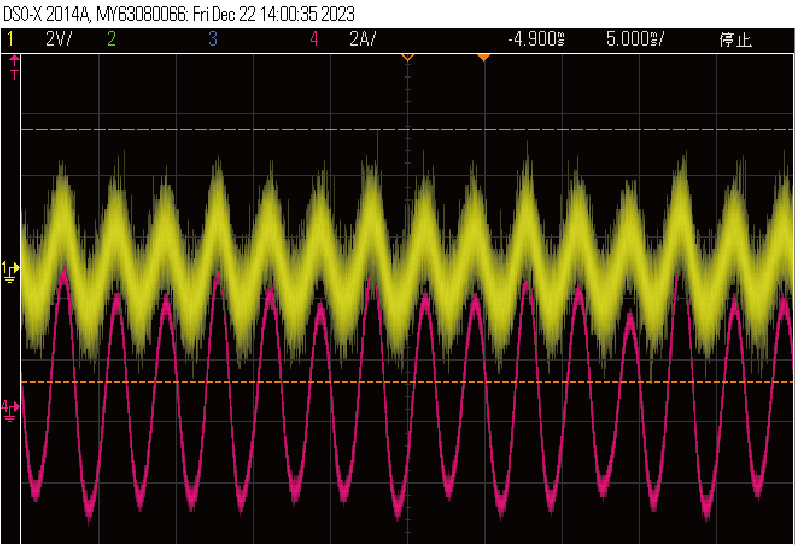

Трифазна паралельна топологія BUCK із чергуванням використовується на стороні постійного струму для підвищення ефективності, менших пульсацій струму, щоб пульсації вихідного струму були нижчими за 1%, а загальна ефективність становить до 94–96%, що робить електролізер і вся система працюють плавніше.

Швидка відповідь

Технологія замкнутого циклу керування напругою та струмом усе ще може забезпечити стабільне виробництво водню з електролізера у разі частих коливань або різкої зміни навантаження. Швидкість реагування на регулювання потужності залишається в межах 300 мс, що може миттєво реагувати на фотоелектричну енергію та вітер за допомогою швидкого перемикання живлення.

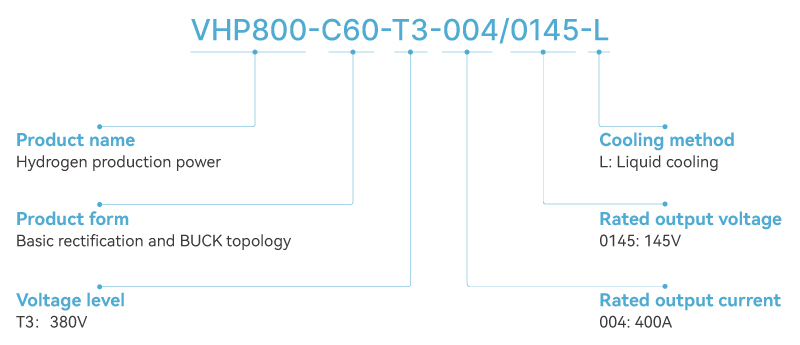

Правила іменування

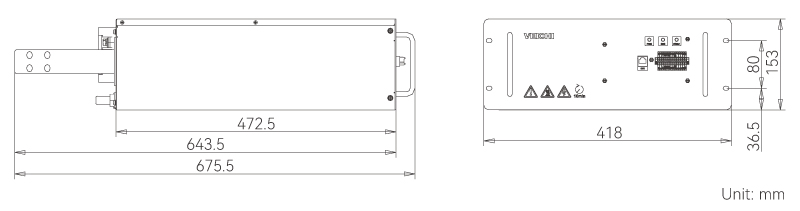

Установчі розміри

Електроживлення для виробництва водню серії VHP800
