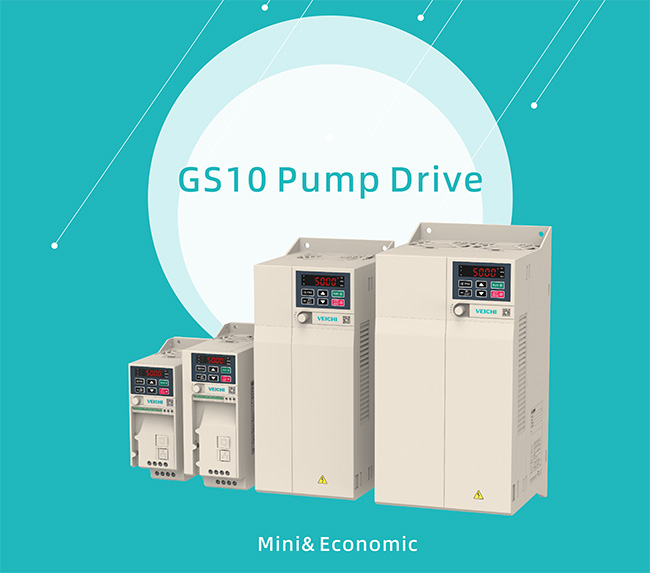

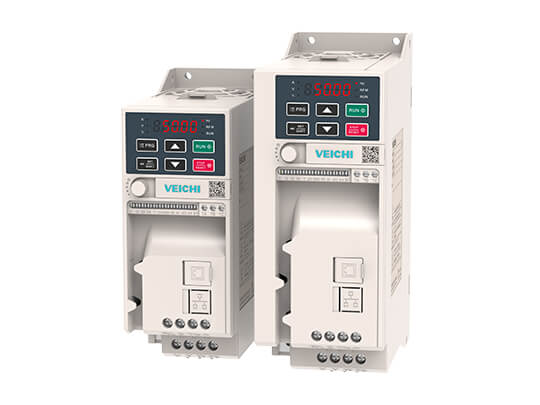

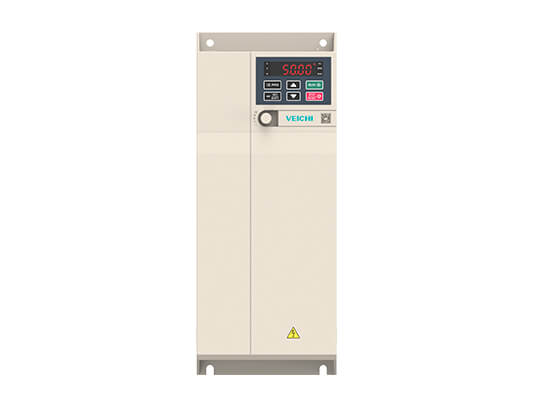

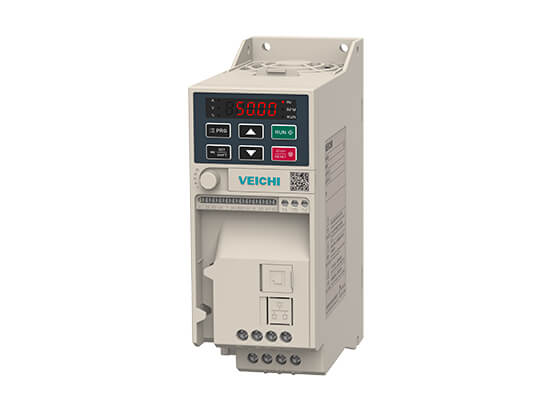

Привід міні-насоса GS10
- Функція захисту двигуна
- Відмінно приводять в рух різні насосні двигуни
- Інтерфейс розширення мережевого порту
- Багаторазове керування насосом
Каталог
Зверніться до служби підтримки
Електронна поштаПривід міні-насоса GS10

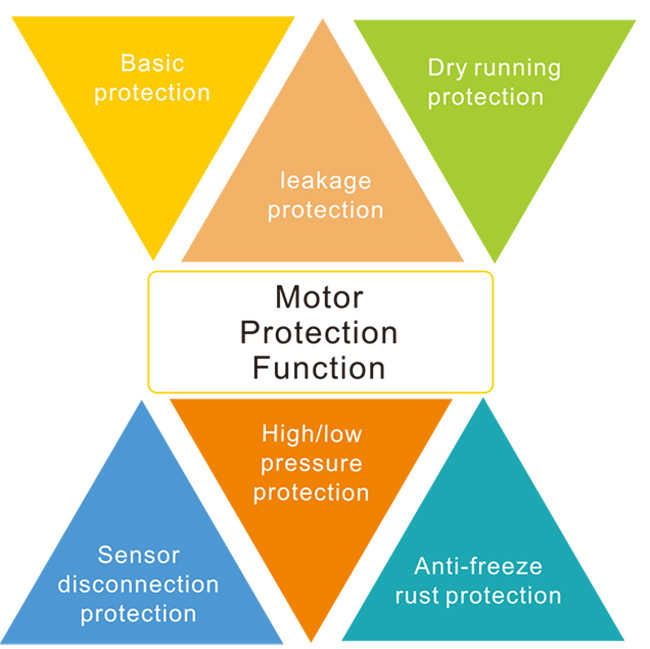

Функція захисту двигуна
Кілька основних функцій захисту інвертора; Ексклюзивна функція захисту водяного насоса (захист від нестачі води, захист від високого та низького тиску, захист від витоку, захист від замерзання, захист від відключення датчика).

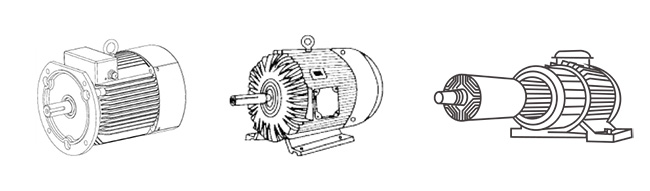

Відмінно приводять в рух різні насосні двигуни
Ідеально приводять в дію різноманітні двигуни водяних насосів, такі як асинхронні, синхронні з постійними магнітами, синхронні реактивні тощо.

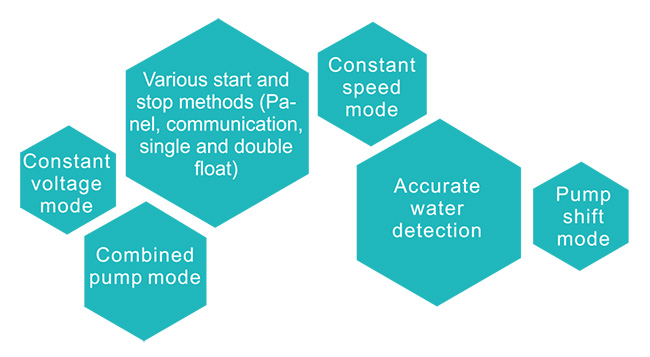

Кілька функцій подачі води

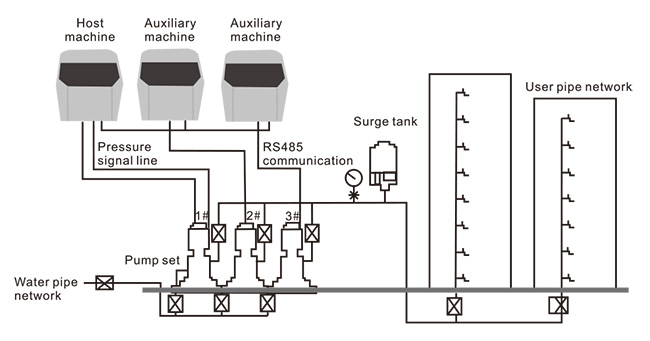

Багаторазове керування насосом
1. Тиск в мережі труб визначається господарем і направляється на допоміжну машину. Коли тиску недостатньо, допоміжна машина запускається і працює відповідно до заданої частоти, а основна машина виконує постійне регулювання тиску PID.
2. Основна та допоміжна машини по черзі працюють послідовно через рівні проміжки часу, щоб забезпечити рівномірне використання водяного насоса та продовжити термін служби водяного насоса.

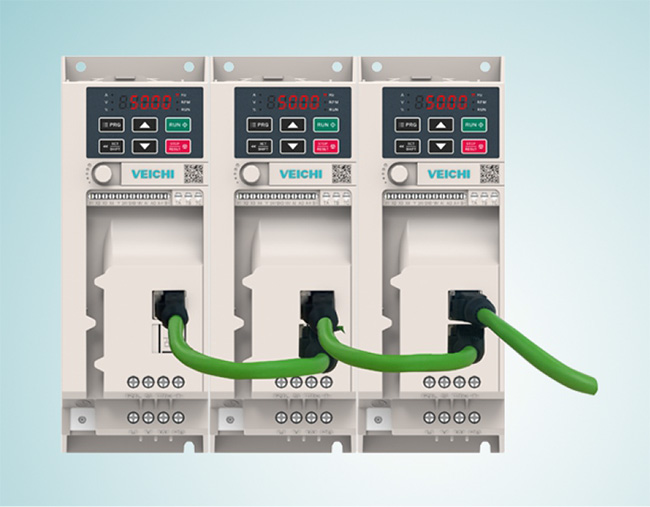

Інтерфейс розширення мережевого порту
Мережева модель підтримує RS485 (стандарт), який може бути розширений безпосередньо через мережевий порт. Клієнтам потрібно тільки зробити підключення мережевого кабелю, зручним і красивим.
Способи встановлення
Підтримка інсталяції проникнення (настінна установка, вбудована установка): адаптація до різних середовищ встановлення.

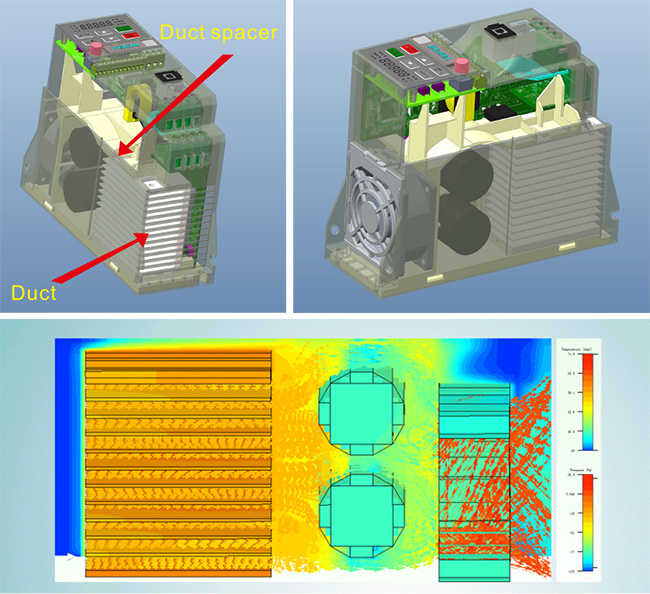

Захисна конструкція
1. Високий захист: повністю незалежний повітропровід, наукове розташування всередині машини, сприяють розсіюванню тепла потужних пристроїв і пилонепроникність чутливого пристрою.
2. Стійкість до високих температур: наукова конструкція повітропроводу, яка може швидко розсіювати тепло, низьке підвищення температури машини та відсутність необхідності зниження номінальних характеристик при температурі навколишнього середовища 50°C.
Відео про привід насоса серії GS
Промислове застосування приводу міні-насоса GS10
Застосування: житлова вода, сільськогосподарське зрошення, охорона водних ресурсів та водні справи, очищення води HVAC.
Технічні характеристики
| Напруга, частота | Однофазний 220В 50/60Гц; Трифазний 220В 50/60Гц; Трифазний 380В 50/60Гц |
|---|---|
| Допустити коливання | Коефіцієнт небалансу напруги: <3%; Частота: ±5% Швидкість спотворень відповідає вимогам IEC61800-2 |
| Струм замикаючого імпульсу | Струм менше номінального |
| Коефіцієнт потужності | ≥0,94 (з реактором постійного струму) |
| ККД інвертора | ≥96% |
| Вихідна напруга | Вихід в номінальних умовах: 3 фази, від 0 до вхідної напруги, похибка менше 5% |
|---|---|
| Діапазон вихідних частот | 0-600.00Hz |
| Точність вихідної частоти | ±0,5% від максимального значення частоти |
| Здатність до перевантаження | Модель T3: 150% номінальний струм протягом 1 хвилини, 180% номінальний струм протягом 5 секунд, 200% номінальний струм протягом 0,5 секунди Модель S2: 150% номінальний струм 20 секунд, 180% номінальний струм 0,5 секунди |
| Тип двигуна | PMSM, AM |
|---|---|
| Режим керування двигуном | Немає керування PG V/F, немає керування вектором PG |
| Модуляції | Оптимізована просторова векторна ШІМ-модуляція |
| Несуча частота | 1.0~16.0kHz |
| Діапазон регулювання швидкості | Немає управління вектором PG, номінальне навантаження 1:100 |
| Пусковий крутний момент | Без керування вектором PG: 150% номінальний крутний момент на частоті 0,5 Гц |
| Відгук на крутний момент | Без векторного керування PG: <20 мс |
| Точність частоти | Цифрове налаштування: максимальна частота × ± 0,01%; Налаштування аналога: Максимальна частота × ± 0,2% |
| Частотна роздільна здатність | Цифрове налаштування: 0,01 Гц; Налаштування аналогового режиму: Максимальна частота × 0,05% |
| Контроль крутного моменту | Розрахунок настройки крутного моменту, обмеження швидкості в режимі крутного моменту |
|---|---|
| Можливість гальмування постійним струмом | Початкова частота: 0,00~50,00 Гц Час гальмування: 0,0~60,0 с Гальмівний струм: 0,0 ~ 150,0% номінальний струм |
| Збільшення крутного моменту | Автоматичне збільшення крутного моменту 0,0% ~ 100,0% Ручне збільшення крутного моменту 0,0% ~ 30,0% |
| Крива V/F | Чотири режими: крива лінійної характеристики крутного моменту, крива V/F з самовстановленим налаштуванням, крива характеристики зниження крутного моменту (потужність від 1,1 до 2,0), квадратна крива V/F |
| Доступ. / Обман. крива | Два способи: лінійне прискорення і уповільнення, прискорення і уповільнення по кривій S Чотири набори часу прискорення та уповільнення, одиниця часу становить 0,01 с, найдовша - 650,00 с |
| Номінальна вихідна напруга | За допомогою функції компенсації напруги живлення номінальна напруга двигуна становить 100%, яку можна встановити в діапазоні від 50 до 100% (на виході не може перевищувати вхідну напругу) |
| Автоматичне регулювання напруги | Автоматично підтримує постійну вихідну напругу при коливаннях напруги в мережі |
| Автоматична робота з енергозбереження | Автоматична оптимізація вихідної напруги відповідно до навантаження в режимі керування V/F для досягнення енергозберігаючої роботи |
| Автоматичне обмеження струму | Автоматичне обмеження струму під час роботи, щоб запобігти частим відключенням через перевантаження по струму |
| Миттєве вимкнення живлення | Безперебійна робота завдяки контролю напруги на шині при миттєвому відключенні електроенергії |
| Стандартна функція | ПІД-контроль, відстеження швидкості та перезапуск при вимкненні живлення, частота пропуску, контроль верхньої та нижньої межі частоти, робота програми, багатоступінчаста швидкість, RS485, аналоговий вихід, вихід частотних імпульсів. |
| Канал налаштування частоти | Цифрове налаштування клавіатури, потенціометр клавіатури, аналогова клема напруги/струму AI, налаштування зв'язку та вибір багатоканального терміналу, комбінація основного та допоміжного каналів можна перемикати різними способами. |
| Канал введення зворотного зв'язку | Потенціометр клавіатури, клема напруги/струму AI, довідник зв'язку, імпульсний вхід X4/PUL |
| Запустіть командний канал | Посилання на панель керування, посилання на зовнішній термінал, посилання на зв'язок |
| Вхідний командний сигнал | Старт, зупинка, вперед і назад, біг підтюпцем, багатошвидкісний, вільна зупинка, скидання, вибір часу прискорення/уповільнення, вибір каналу налаштування частоти, зовнішня сигналізація несправності |
| Зовнішній вихідний сигнал | 1 релейний вихід, 1 колекторний вихід, 1 вихід AO можна вибрати як вихід 0~10 В або 4~20 мА або 4~20 мА |
| Захисна функція | Перенапруга, знижена напруга, обмеження струму, перевантаження, електронне теплове реле, перегрів, перенапруга зупиняється, захист даних, швидкий захист, захист від втрати фази на вході та виході. |
|---|
| РК-дисплей | Однорядковий 5-розрядний дисплей: 1 інверторний дисплей стану кількості Дворядковий 5-розрядний цифровий ламповий дисплей: 2 інвертори статусу кількості |
|---|---|
| Копіювання параметра | Завантажте та завантажте інформацію про код функції інвертора для швидкого копіювання параметрів |
| Моніторинг стану | Усі параметри групи параметрів моніторингу, такі як вихідна частота, задана частота, вихідний струм, вхідна напруга, вихідна напруга, швидкість двигуна, величина зворотного зв'язку PID, задана величина PID, температура модуля тощо. |
| Сигналізація про помилку | Перенапруга, знижена напруга, перевантаження по струму, коротке замикання, втрата фази, перевантаження, перегрів, перенапруга, зупинка, обмеження струму, пошкодження захисту даних, робота замикання струму, історична несправність. |
| Місце установки | Висота становить менше 1000 метрів, а зниження рейтингу – понад 1000 метрів. Зниження рейтингу становить 1% на кожні 100 метрів Без конденсату, обмерзання, дощу, снігу, мокротиння тощо, сонячне випромінювання менше 700 Вт/м2, тиск повітря 70~106 кПа |
|---|---|
| Температура, вологість | -10 ~ +50 °C, можна використовувати зниження номінальних характеристик вище 40 °C, максимальна температура становить 60 °C (робота без навантаження) Відносна вологість від 5 % до 95 % (без конденсації) |
| Вібрації | При частоті від 9 до 200 Гц, 5,9 м/с2 (0,6 г) |
| Температура зберігання | -30~+60℃ |
| Спосіб встановлення | Настінні, шафа-купе |
| Рівень захисту | IP20 |
| Спосіб охолодження | Примусове повітряне охолодження |
