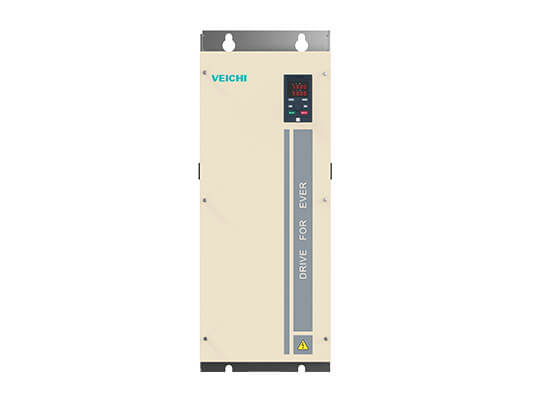

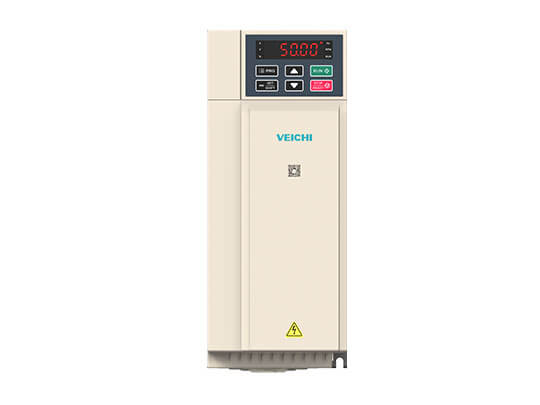

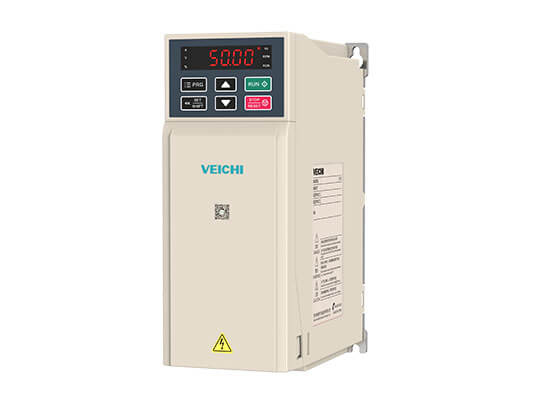

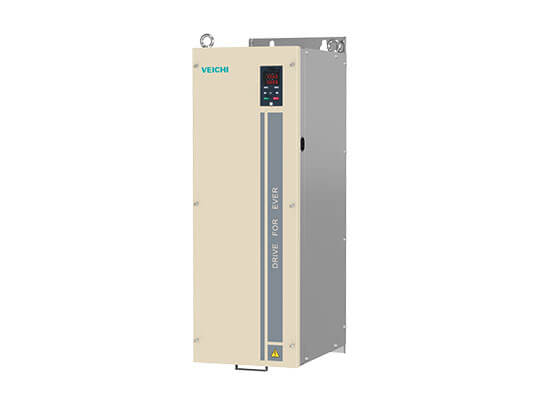

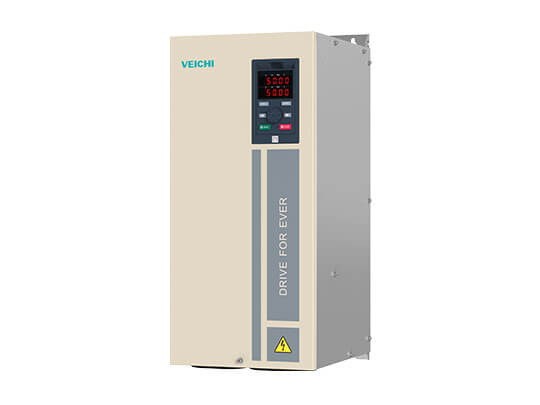

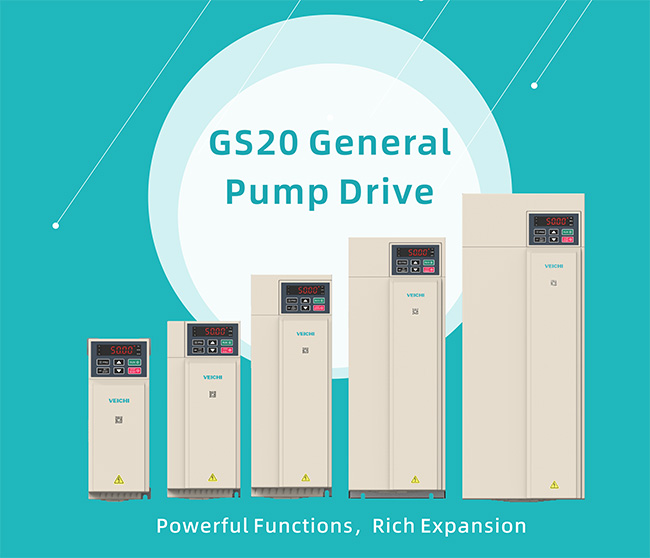

Загальний привід насоса GS20

GS20 General Pump Drive

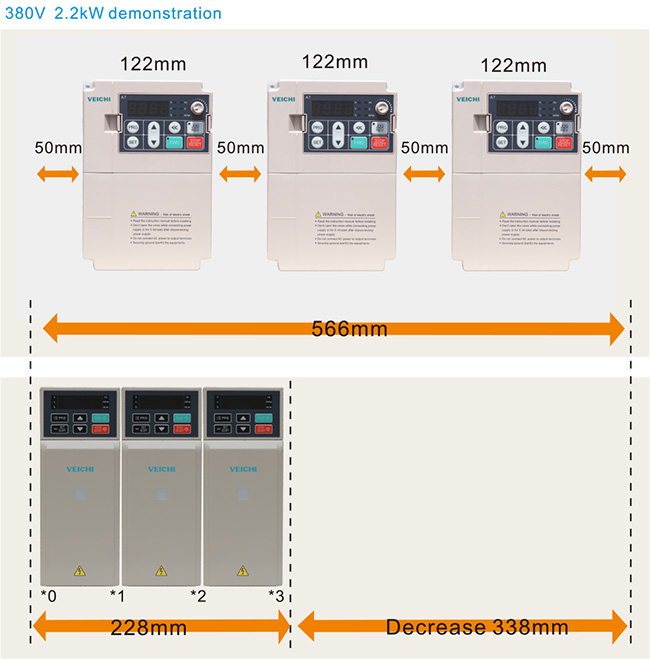

Новий зовнішній вигляд, вузька будова тіла

1. Книга з вузькою конструкцією корпусу, максимальна економія простору 60%.
2. Новий дизайн клавіатури, простий зовнішній вигляд і легке керування.
3. Європейські клемні колодки, зручна та ефективна проводка.

New Appearance,Narrow Body Structure

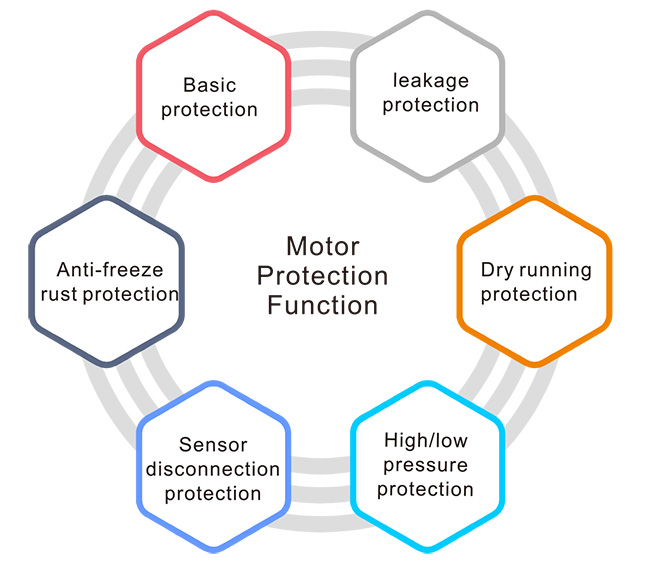

Функція захисту двигуна

Кілька основних функцій захисту інвертора; Ексклюзивна функція захисту водяного насоса (захист від нестачі води, захист від високого та низького тиску, захист від протікання, захист від замерзання, захист від відключення датчика).

Motor protection function

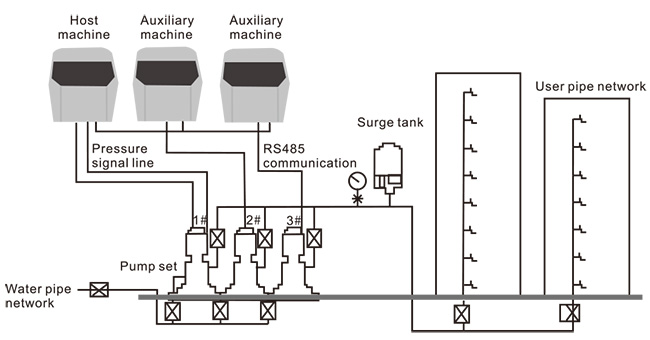

Багаторазове керування насосом

1. Тиск у мережі труб визначається господарем і направляється на допоміжну машину. Коли тиску недостатньо, допоміжна машина запускається і працює відповідно до заданої частоти, а основна машина виконує постійне регулювання тиску PID.
2. Основна та допоміжні машини працюють послідовно через рівні проміжки часу, щоб забезпечити рівномірне використання водяного насоса та продовжити термін служби водяного насоса.

Multiple pump control

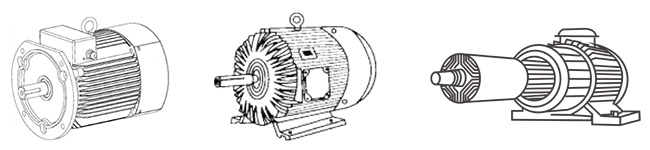

Відмінно приводять в рух різні насосні двигуни

Ідеально приводять в дію різноманітні двигуни водяних насосів, такі як асинхронні, синхронні з постійними магнітами, синхронні реактивні тощо.

Perfectly drive a variety of pump motors

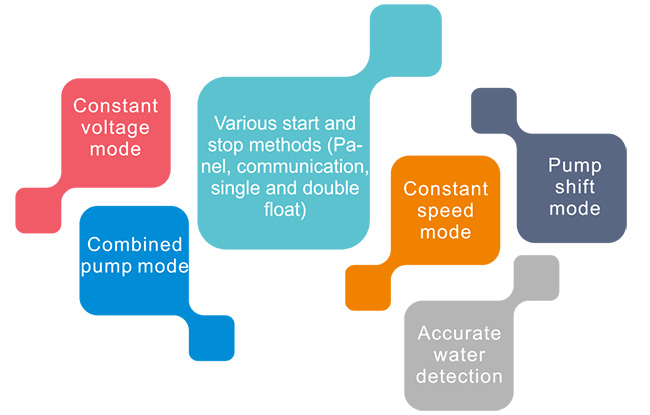

Кілька функцій подачі води

Multiple water supply functions

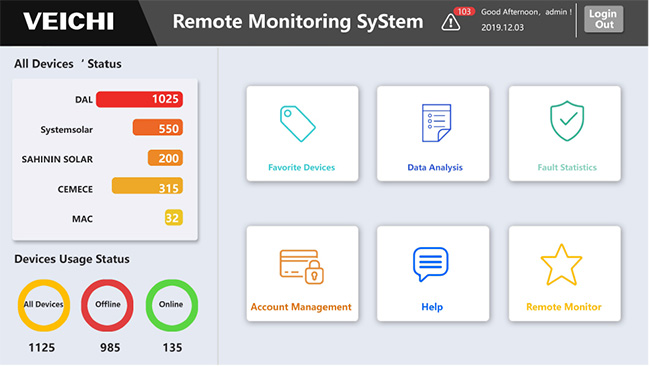

Розумний IOT

1. Підтримка позиціонування GPS. Підключення до Wi-Fi, зберігання даних в автономному режимі.
2. Дистанційне керування без нагляду, в режимі реального часу.
3. Аналіз великих даних, розрахунок сукупного виробництва та витрати електроенергії.

Smart IOT

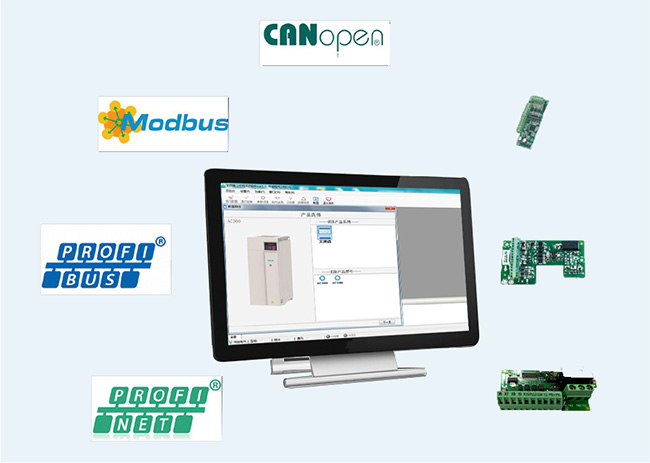

Легко налагоджується та розширюється

1. Професійне програмне забезпечення для ПК, зчитування параметрів налагодження однією клавішею.
2. Віртуальний осцилограф точно зчитує дані.
3. Підтримка ModBus, SPI. GPRS, PG карта та інші інтерфейси розширення.

Easy to Debug and Rich in Expansion

Відео про привід насоса серії GS

Промислове застосування загального приводу насоса GS20

Застосування: житлова вода, сільськогосподарське зрошення, охорона водних ресурсів та водні справи, очищення води HVAC.

Технічні характеристики

Вхідна потужність
Напруга, частота	Однофазний: 220 В 50/60 Гц; Трифазний: 220 В 50/60 Гц; Трифазний 380 В 50/60 Гц
Допустити коливання	Швидкість небалансу напруги: <3%; Частота:±5%; Коефіцієнт аберацій: як потрібно IEC61800-2
Пусковий струм	Струм нижчий за номінальний
Коефіцієнт потужності	≥0,94 (з реактором постійного струму)
ККД інвертора	≥96%

Вихід
Вихідна напруга	Вихід у номінальному стані: 3 фази, 0~вхідна напруга, відхилення<5%
Діапазон вихідних частот	G type:0～600Hz
Точність вихідної частоти	Максимальна частота ±0,5%
Здатність до перевантаження	Тип G: 150% номінальний струм/1 хв, 180% номінальний струм/10 с, 200% номінальний струм/0,5 с Тип P: 120% номінальний струм/1 хв, 140% номінальний струм/10 с, 150% номінальний струм/0,5 с

Виконання основного контролю
Тип двигуна	Трифазний асинхронний двигун; Синхронний двигун з постійними магнітами (синусоїда)
Режим керування двигуном	Керування V/F, векторне керування з відкритим контуром, керування вектором із замкнутим контуром
Модуляції	Оптимізація ШІМ-модуляції вектора космічної напруги
Несуча частота	1.0~16.0kHz
Діапазон регулювання швидкості	Немає векторного керування PG, номінальне навантаження 1:1000
Точність стабільної швидкості	VC без PG: номінальна синхронізована швидкість ≤2%; VC з PG: номінальна синхронізована швидкість ≤0,05%
Пусковий крутний момент	VC без PG: 150% номінального крутного моменту при 0,5 Гц; VC з PG: 0 Гц, 200% номінальний крутний момент при 0 Гц
Відгук на крутний момент	ВК без PG: <20 мс; VC з PG: <10 мс
Точність частоти	Цифрове налаштування: максимальна частота×±0,01%; Налаштування аналогового значення: максимальна частота×±0,2%
Частотна роздільна здатність	Цифрове налаштування: 0,01 Гц; Налаштування аналогового значення: максимальна частота×0.05%

Основна функція продукту
Контроль крутного моменту	Розрахунок настройки крутного моменту, обмеження швидкості в режимі крутного моменту
Можливість гальмування постійним струмом	Початкова частота: 0,00 ~ 50,00 Гц; Час гальмування: 0,0 ~ 60,0 с; Гальмівний струм: 0,0 ~ 150,0% номінальний струм
Збільшення крутного моменту	Автоматичне підвищення крутного моменту 0,0% ~ 100,0%; Ручне підвищення крутного моменту 0,0% ~ 30,0%
Крива V/F	Чотири режими: крива лінійної характеристики крутного моменту, крива V/F з самовстановленим налаштуванням, крива характеристики зниження крутного моменту (потужність від 1,1 до 2,0), квадратна крива V/F
Acce. / Dece. curve	2 режими: лінійне прискорення/уповільнення та прискорення/уповільнення кривої S. 4 комплекти ACC/DEC, одиниця часу 0,01 с на вибір, найдовший час: 650,00 с
Номінальна вихідна напруга	За допомогою функції компенсації напруги живлення номінальна напруга двигуна становить 100%, яку можна встановити в діапазоні від 50 до 100% (на виході не може перевищувати вхідну напругу)
Автоматичне регулювання напруги	Коли напруга живлення коливається, він може автоматично підтримувати постійну вихідну напругу
Автоматична робота з енергозбереження	Перебуваючи в режимі керування V/F, відповідно до ситуації навантаження, автоматично оптимізуйте вихідну напругу для економії енергії
Автоматичне обмеження струму	Автоматичне обмеження струму під час роботи, щоб запобігти проблемам з розривом струму
Миттєве вимкнення живлення	Безперебійна робота завдяки контролю напруги на шині при миттєвому відключенні електроенергії
Стандартна функція	ПІД-контроль, швидкісна доріжка, перезапуск вимкнення живлення, частота стрибків, контроль верхньої/нижньої межі частоти, програмна робота, багатошвидкісна, RS485, аналоговий вихід, частотний імпульсний вихід
Канал налаштування частоти	Цифрове налаштування клавіатури, Аналогова клема напруги/струму AI1, Аналогова клема напруги/струму AI2, Передача зв'язку та вибір багатоканального терміналу, Комбінація основного та допоміжного каналів, плата розширення, підтримка перемикання різних режимів.
Канал введення зворотного зв'язку	Клема напруги/струму AI1, клема напруги/струму AI12, передача зв'язку, низькошвидкісний імпульсний вхід PUL, карта розширення
Запустіть командний канал	Панель керування надана, зовнішній термінал надано, зв'язок надано, карті розширення надано
Вхідний командний сигнал	Запуск, зупинка, FWD/REV, БІГ, багатоступінчаста швидкість, вільна зупинка, скидання, вибір часу ACC/DEC, вибір частоти заданого каналу, зовнішня сигналізація несправності
Зовнішній вихідний сигнал	1 релейний вихід, 1 колекторний вихід, 1 вихід AO: вихід 0~10 В або вихід 4~20 мА

Захисна функція
Захисна функція	Перенапруга, знижена напруга, обмеження струму, перевантаження, електричне теплове реле, перегрів, перенапруга глухне, захист даних, швидкий захист швидкості, захист від обриву вхідної/вихідної фази.

Дисплей на клавіатурі
Світлодіодний дисплей	Вбудована клавіатура: однорядкова 5- цифровий ламповий дисплей: монітор 1 стан інвертора кількість Зовнішня клавіатура: подвійна лінія 5- цифровий ламповий дисплей: монітор 2 величини стану інвертора
Копіювання параметра	Завантажте та завантажте інформацію про код функції інвертора для швидкого копіювання параметрів
Моніторинг стану	Вихідна частота, задана частота, вихідний струм, вхідна напруга, вихідна напруга, швидкість двигуна, зворотний зв'язок, задане значення ПІД, температура модуля тощо. Контролюйте параметри
Сигналізація про помилку	Перенапруга, знижена напруга, перевантаження по струму, коротке замикання, обрив фази, перевантаження, перегрів, перенапруга, зупинка, обмеження струму або захист даних скомпрометовано, справність несправності струму, історичний запис несправностей.

Середовище
Місце установки	Висота становить менше 1000 метрів, а зниження рейтингу – понад 1000 метрів. Зниження рейтингу становить 1% на кожні 100 метрів Без конденсату, обмерзання, дощу, снігу, мокротиння тощо, сонячне випромінювання менше 700 Вт/м2, тиск повітря 70~106 кПа
Температура, вологість	-10 ~ +50 °C, можна використовувати зниження номінальних характеристик вище 40 °C, максимальна температура становить 60 °C (робота без навантаження) Відносна вологість від 5 % до 95 % (без конденсації)
Вібрації	9~200 Гц, 5,9 м/с2 (0,6 г) 5–95 % відносної вологості (без конденсації)
Температура зберігання	-30~+60℃
Спосіб встановлення	Настінне підвішування
Рівень захисту	IP20
Спосіб охолодження	Примусове повітряне охолодження
