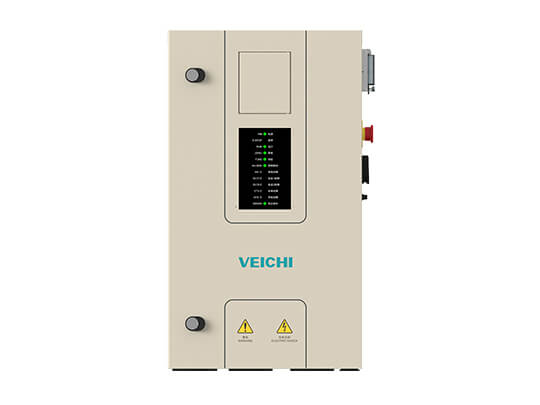

VC600C Водоструминна ткацька електрична система керування

Огляд інтегрованого електричного керування серії VC600C для водометного ткацького станка

Рішення веретена VEICHI для ткацької веретени з прямим приводом, оснащене VEICHI "core" електрична шпиндельна система з прямим приводом з’явилася для ткацької промисловості, щоб увійти в інтелектуальне обладнання. Конфігурація включає в себе водоструминний ткацький «навігатор», головну систему управління + систему відведення і натягу + систему електрошпинделя з прямим приводом. Зовнішнє обладнання може підтримувати керування механізмом подачі качка, керування довбі-жаккардом, щоб задовольнити потреби клієнтів у налаштуванні. Підтримує подвійні насоси та чотири форсунки, змінну швидкість та щільність ткацтва. Верхня та нижня деформаційні балки, ліва та права деформаційні балки та зовнішнє керування намотуванням машини.

Функції

1. Водонепроникність і мастилонепроникність: легке встановлення, високий рівень захисту, висока видимість, безвентиляторна конструкція для запобігання випаровування пари та масла.
2. Надійне з’єднання: внутрішні та зовнішні роз’ємні дротяні з’єднання роблять продукт більш розширюваним та легким підтримувати.
3. Візуальне виявлення качка: функція візуального налаштування чутливості виявлення качка з незалежними правами інтелектуальної власності покращує ефективність налагодження.
4. Система прямого приводу: система прямого приводу постійного магніту прийнято для значного зменшення споживання енергії та забезпечення надійної та точної роботи обладнання.
5. Повне функціональне покриття: технологія керування чотирма розпиленнями, електронний випуск і приймання подвійного викривленого променя, електронний dobby control та інші функції.

Порівняння між традиційною текстильною електронною системою керування та системою керування серії VC600C

VC600C розроблено на основі потужних науково-дослідних і виробничих можливостей VEICHI, використовує революційну інтегровану концепцію дизайну, має потужніший захист, вищий рівень інтеграції, довший термін служби, вирішує багато проблем традиційного електронного керування та всебічно покращує рівень керування водоструминним станком.

4 основні дефекти традиційної електричної шафи управління

1. Ступінь захисту шафи низька, і вентилятор принесе пар і масляну пару в шафу, що не тільки спричинить такі несправності, як коротке замикання компонентів у шафі, але й серйозно скоротить термін служби. обладнання.
2. Існує багато проводів, і проводка безладна, що не тільки схильне до перешкод, але й легко збільшує несправність.
3. Метод регулювання качка виявлення складне і зворотне, а ефективність дуже низька. Нам потрібно відкривати шасі для кожного налаштування.
4. Обсяг внутрішніх пристроїв великий, що обмежує подальше функціональне розширення.

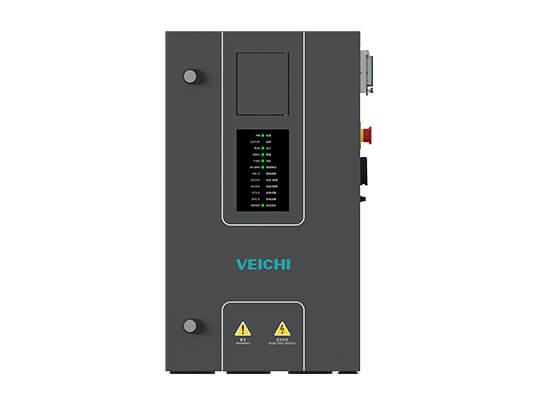

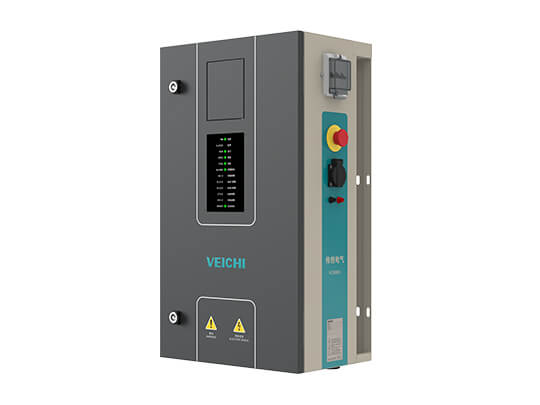

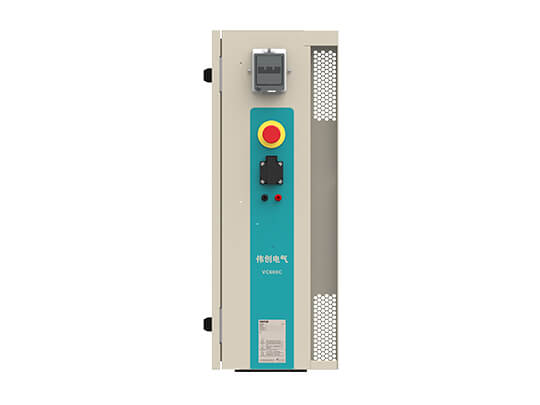

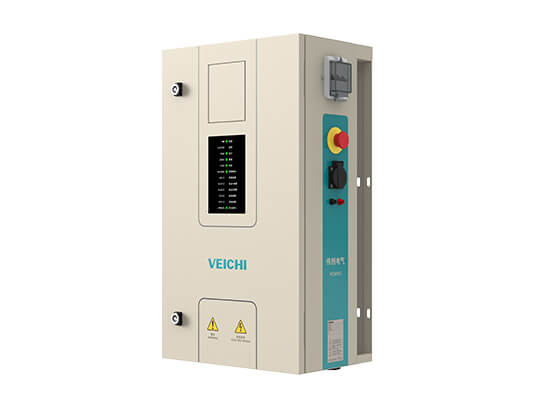

Знайомство з шафою VC600C

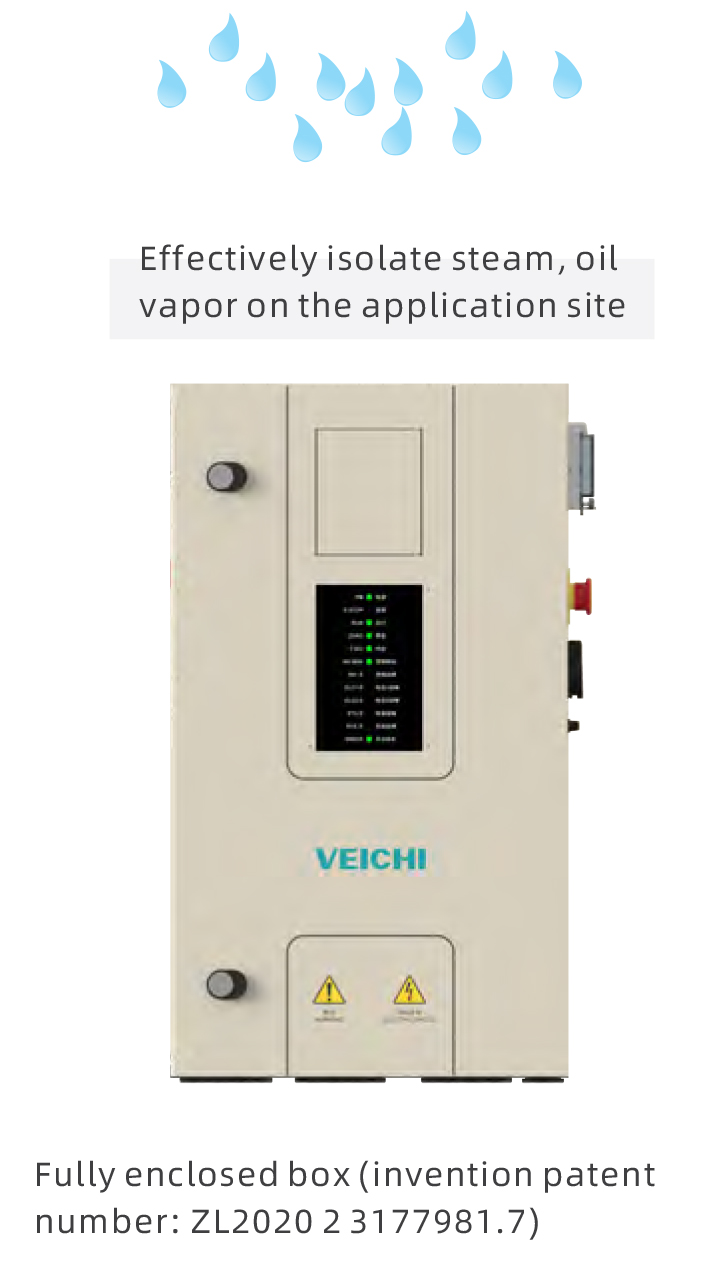

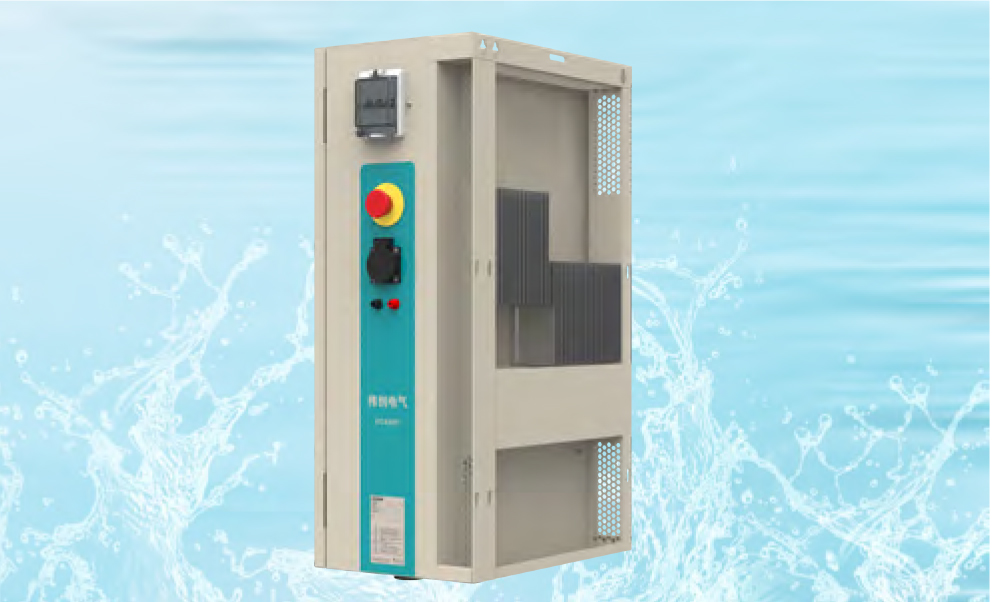

Рівень захисту коробки IP54 (сертифікація: 20210505K12013), ефективно ізолює пару та масляну пару на місці ткацтва, забезпечує нормальну роботу обладнання та покращує термін служби обладнання; усю майстерню можна вимкнено на тривалий час під час свят.

Дизайн без вентилятора

Вирішіть проблеми, пов’язані з тим, що вентилятор традиційної текстильної шафи керування легко пошкодити через воду, накопичення масла та інші проблеми, і подовжте термін служби електронного обладнання керування.

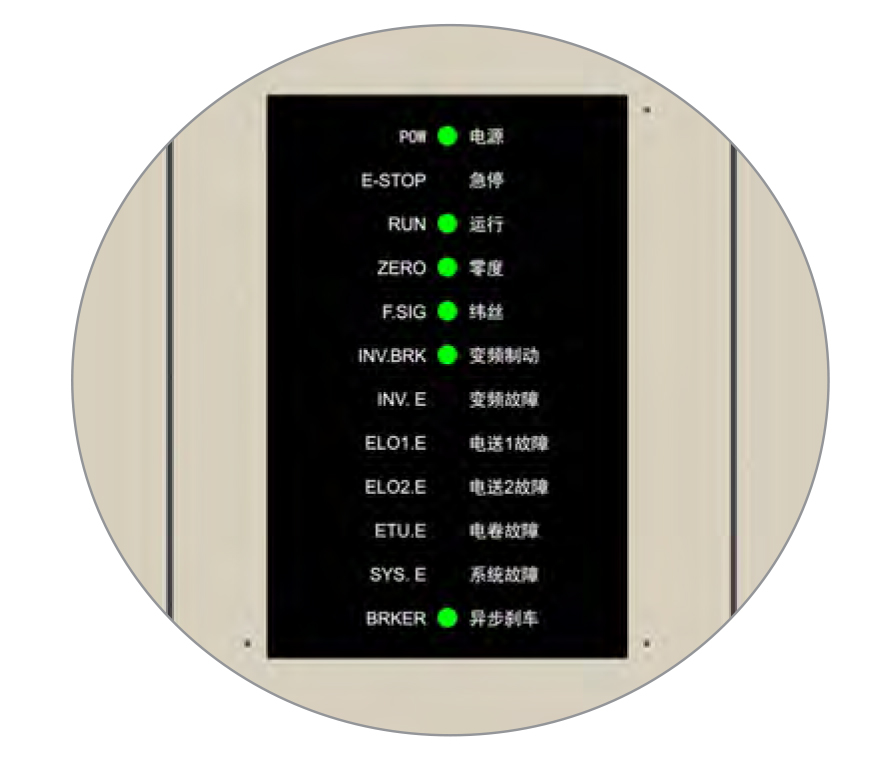

Світлодіодний індикатор

Стан роботи ткацького верстата видно з першого погляду, що робить технічне обслуговування більш цілеспрямованим.

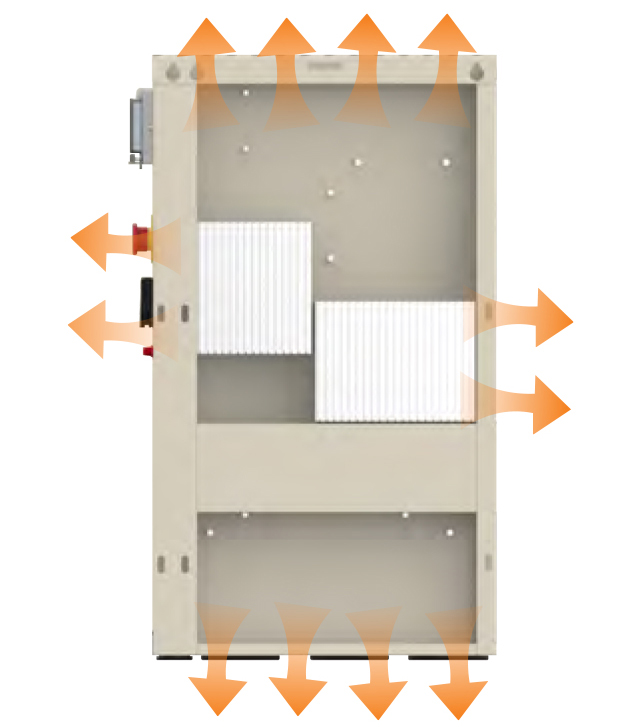

Задній радіатор

Повітропровід сконструйовано на задній частині коробки, і температура в шафі ефективно знижується через задній радіатор, що подовжує термін використання.

Малий розмір і висока інтеграція

Серія VC600C безпосередньо позбавляє від вартості шасі виробника обладнання, має менші розміри, легшу вагу та зручніші в установці.

Візуальне виявлення качка (номер патенту на винахід: ZL2019 10889295.5)

Власнорозроблена технологія візуального виявлення качка покращує традиційний метод налаштування виявлення качка, а налаштування виявлення качка є більш інтуїтивно зрозумілим і швидшим; він має функцію самонавчання виявлення качка, яка може ефективно запобігати порожнім і пропущеним зупинкам.

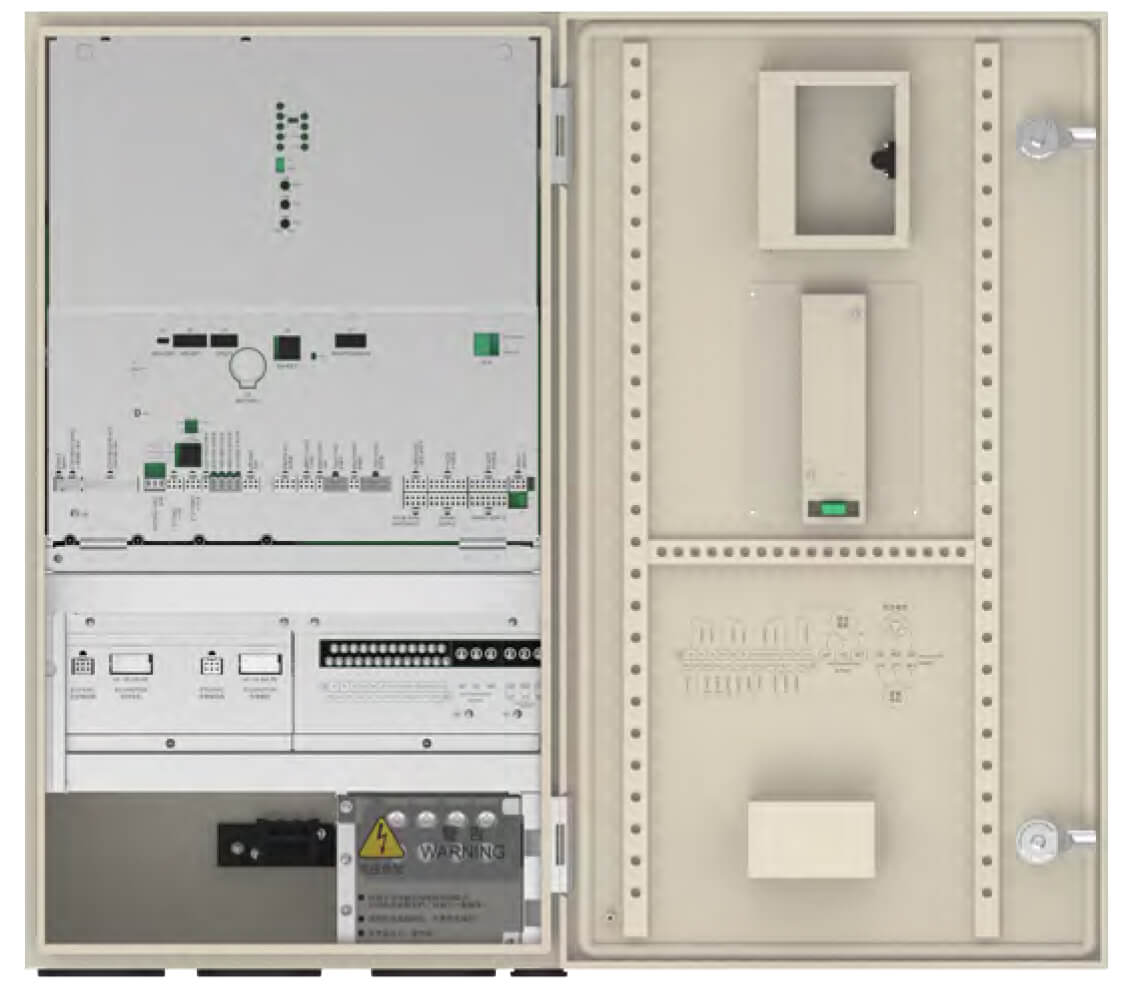

Ознайомлення з компонуванням шафи серії VC600C

Універсальна машина VC600C базується на багатих лінійках продуктів VEICHI та застосовує вдосконалену модульну концепцію дизайну корпусу, яка має більш розумне розташування, зручніше обслуговування та більшу можливість розширення.

1. Просте обслуговування: просто замініть відповідну панель керування.
2. Більше масштабоване: трансформація обладнання, оновлення, потрібно лише налаштувати відповідну панель керування.
3.  Усуньте проводку між блоками: вирішіть проблему поганого контакту проводки в середовищі з високою вібрацією.
4. Стандартний безконтактний тороїдальний трансформатор: менше підвищення температури, відсутність вібрації, більш стабільна робота.
5 . Використовуйте загальну технологію шини постійного струму: у порівнянні з традиційними асинхронними двигунами і прямими приводами, це більш енергозберігає.

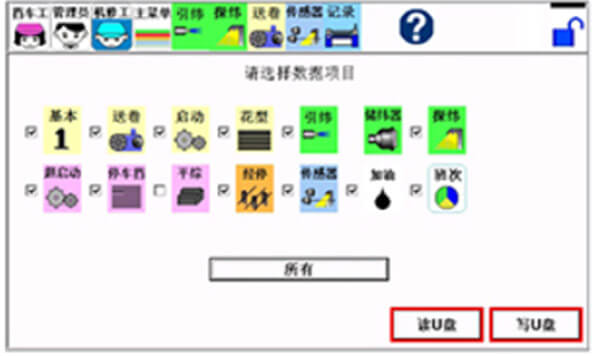

Підтримка копіювання параметрів процесу: Налаштування параметрів машини, налаштування процесу, налаштування компенсації механізму паркування тощо можна скопіювати в іншу систему за допомогою флеш-пам’яті USB, яку зручно та швидко встановити один раз.

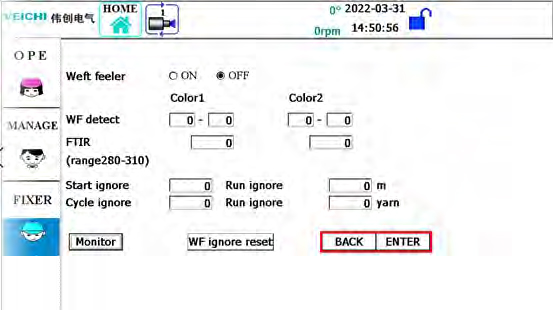

Представлення системи керування вставкою качка серії VC600C і цифрового виявлення качка

Проблема виявлення качка завжди була складною проблемою для кінцевих клієнтів. Щоб вирішити цю проблему, компанія VEICHI запровадила технологію подвійного виявлення зовнішнього та внутрішнього виявлення на VC600C завдяки рокам кропітких досліджень і розробок для забезпечення стабільної роботи обладнання.

1. Вбудована цифрова технологія виявлення качка, відображення форми хвилі виявлення качка в режимі реального часу.
2. Чутливість кожної струминної нитки качка встановлюється незалежно для визначення порожньої зупинки або відсутності -зупинка качка, спричинена великою різницею багатоструменевої качакової пряжі.

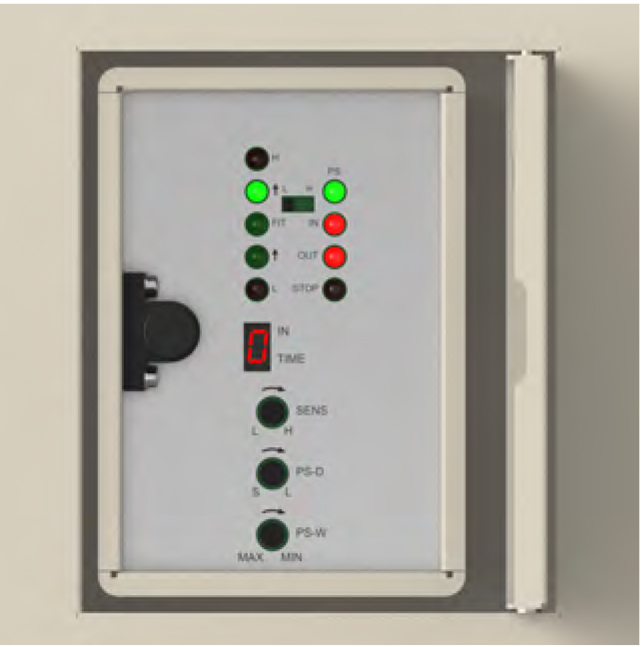

3. Зовнішнє візуальне виявлення качка для вирішення проблеми складного регулювання.
4. Підтримка високоякісних ткацьких потреб чотири форсунки.
5. Алгоритм регулювання відстеження головного вала в режимі реального часу вбудовано в шаблонну дошку, а контроль вставлення качка є більш стабільним (магнітна голка, поворотний клапан, захват пряжі тощо) .

Ознайомлення з вбудованим електронним керуванням серії VC600C

1. Основний елемент керування об’єднує електронне керування добі, що підтримує 16 частин коричневої рамки.
2. Кут синхронізації електронного добі контролюється головним кодувальником, який точніший, ніж оригінальне керування безконтактним перемикачем і повністю уникає явища неправильних квітів.

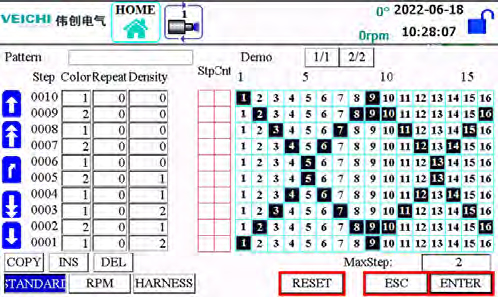

3. Підтримується редагування візерунків за допомогою 10 000 кроків або більше, підтримується цикл переплетення тканини, підтримується порожнє збивання, зупинка підкупу , і вільно змінювати щільність утка.
4. Він забезпечує подвійне середовище редагування шаблону на HMI та ПК, а також підтримує довільне перемикання, читання та зберігання локального головного керування та U-диска.

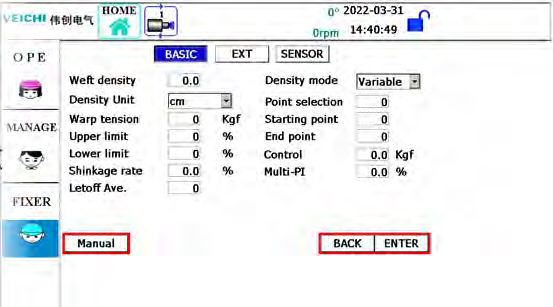

Представлення електронної функції випуску та прийому серії VC600C

Електронна система випуску та прийому, керована інтегрованою основною системою

1. Основний елемент керування об’єднує розширений дискретний алгоритм ПІД-регулювання натягу, щоб швидко збігати натяг.
2. Підтримує 10 000-крокових змінних налаштувань щільності качка, і щільність качка кожного човника можна вільно та плавно змінювати.
3. Підтримує різноманітні функції, такі як лівий і правий подвійні пучки основи, верхній і нижній подвійні пучки основи та контроль натягу позамашинної намотки.
4. У поєднанні з циклом плетіння коливання натягу під складним візерунком плетіння знаходиться в межах розумного діапазону, а прихований механізм (для незбалансованого плетіння) усувається.
5. Вбудована функція плетіння при падінні, запобігання падінню плетіння, зупинка ковзання , компенсація качка, компенсація часу та інші нові функції.
6. Розширена навігація щодо технічного обслуговування, осцилограф відображає криву натягу, а також криву швидкості випуску та натягу, що покращує взаємодію між людиною та комп’ютером. -глибина.

Відео про електричну систему керування водоструминним плетінням VC600C

Промислове застосування для ткацької системи електричного шпинделя з прямим приводом

Застосування: текстильна промисловість.
