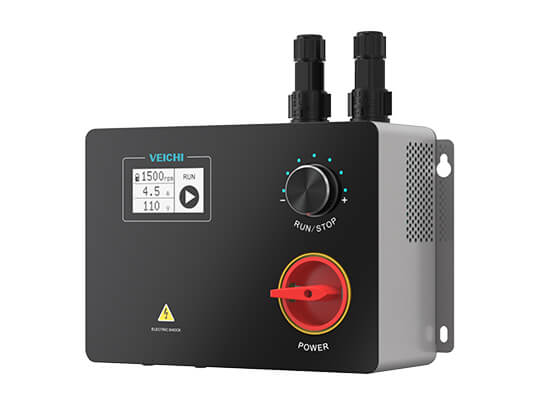

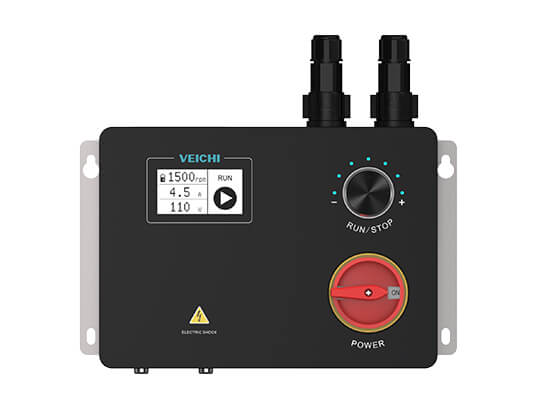

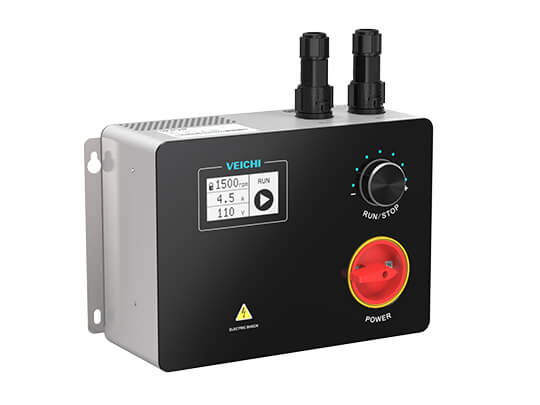

Огляд інвертора серії IN310

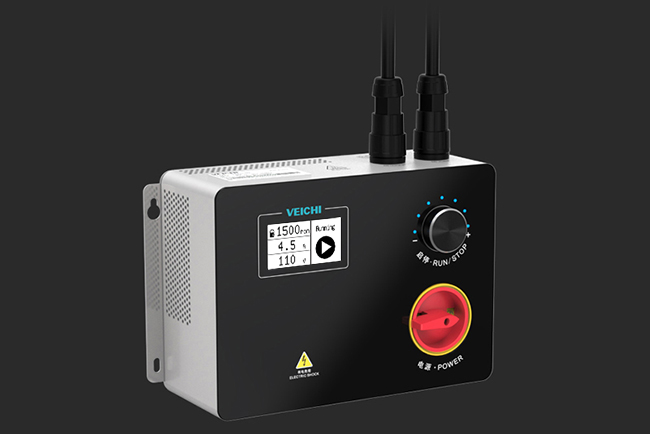

IN310 інтегрована машина «все-в-одному» в основному складається з частотного приводу, перемикача живлення, позиціонера регулювання швидкості та рідкокристалічного дисплея. Це універсальна машина з багатьма перевагами, такими як багатофункціональність, плавний запуск, надтихість, малий розмір, легке керування та енергозбереження.

особливості

IN310 Series Inverter Overview

1. Високопродуктивна векторна професійна платформа, чудовий алгоритм керування двигуном.
2. Підтримка синхронного та асинхронного двигуна.
3. Інтеграція драйвера та периферійного електрообладнання.
4. Розмір паперу А5, гнучкий і компактний.
5. Вишуканий дизайн, повний технологій.
6. Просте керування, підключи та працюй, не вимагає налагодження.
7. Багатий інтерфейс розширення, застосовний у різних випадках.
8. Захист PCB три від фарби для забезпечення стабільності та надійності продукту.

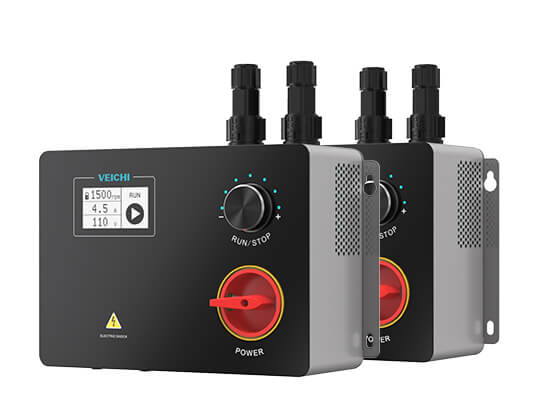

Інтегрований дизайн, Plug and Run

Інтегрований IN310: VFD, LCD, поворотний перемикач, цифровий потенціометр та інші пов’язані пристрої. Немає необхідності в ручному складанні, підключенні та використанні.

Привід двигунів AM і PMSM

IN310 може бути сумісний із керуванням різними двигунами, такими як двигуни AM і PMSM. Зробіть оновлення системи без використання інших драйверів.

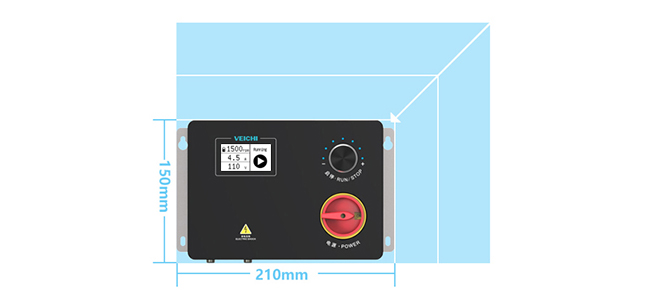

Малий корпус, економія місця для встановлення

Лівий традиційний режим шафи, застосувати міні інтегрований дизайн, заощаджуючи простір для встановлення.

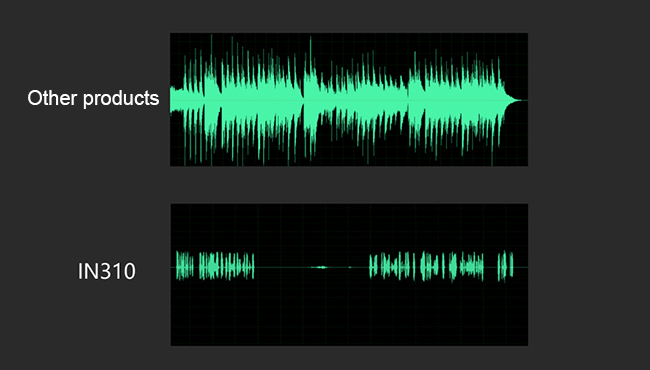

Надтихий, усуває шумові перешкоди

Новітня технологія зменшення шуму може зменшити електромагнітний шум під час роботи двигуна. Гнучка робота створює тихе середовище для користувачів.

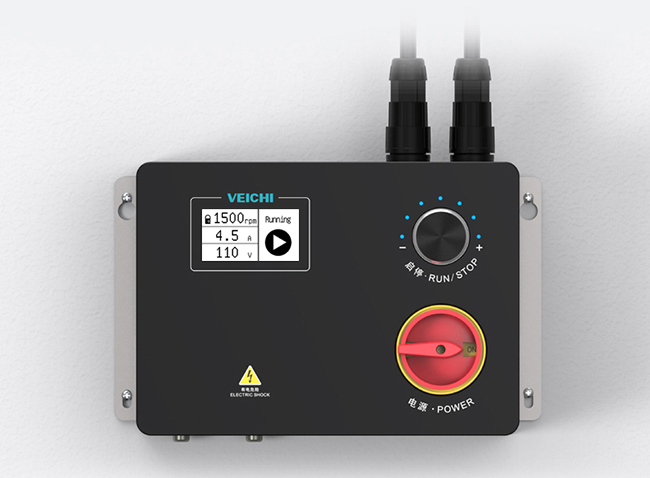

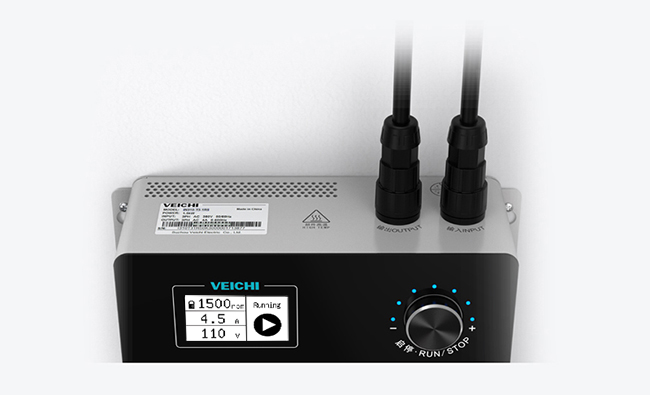

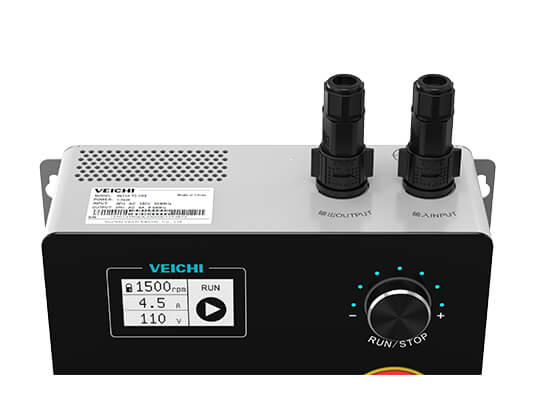

Просте підключення, безпечне та надійне

Просте підключення, безпечно та надійно
1. Водонепроникні клеми IP68 для забезпечення електричної надійності.
2. Використовуйте верхню проводку, більше ефективності та акуратності для проводки.

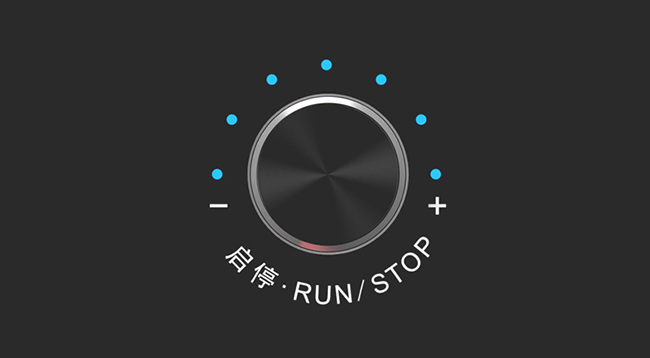

Конструкція потенціометра, проста робота

1. Просто керуйте ручкою потенціометра, легко керувати.
2. Висока стійкість до втоми, висока надійність увімкнення/вимкнення живлення.
3. Застосовує цифрові електроприлади з тривалим терміном служби.

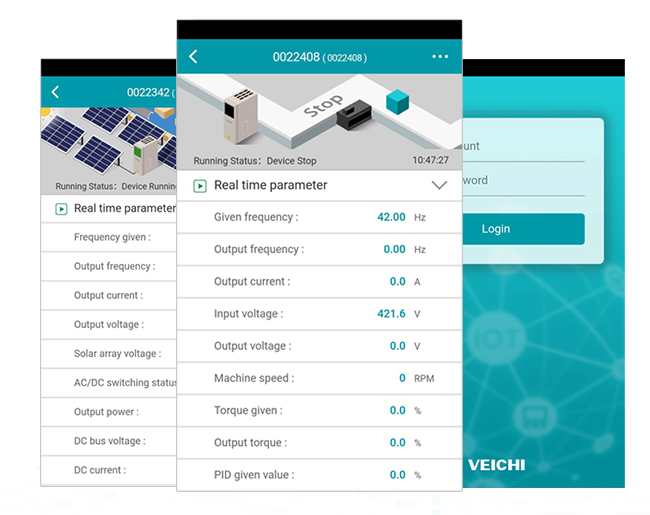

Віддалене керування IOT

Дистанційне керування IOT

Моніторинг у режимі реального часу, періодична вибірка, віддалена зміна відстеження місцезнаходження в реальному часі та інтелектуальне відображення місцезнаходження через Інтернет речей (веб-сайт або мобільний ДОДАТОК ).

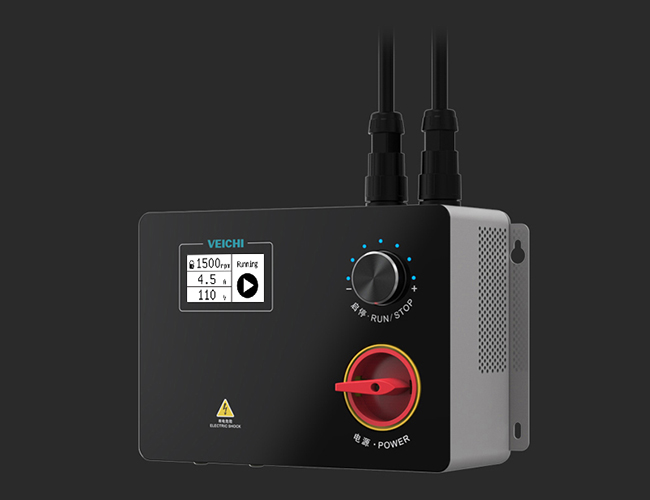

"Естетичний" дизайн, приголомшливі продукти

приголомшливі продукти

Понижте традиційний дизайн зовнішнього вигляду, зовнішній вигляд чудовий, нехай "естетичний" продукції в промисловість і побут.

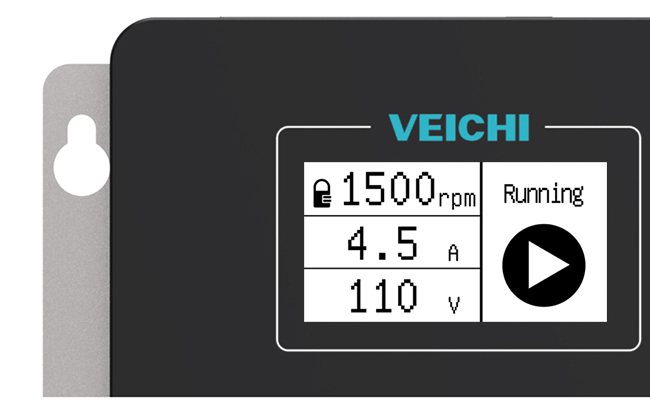

РК-дисплей Rich Content

Розширений вміст РК-дисплея

1. Вміст РК-дисплея: поточна швидкість, робочий струм, вхідна напруга, робочий стан тощо.
2. "Операція однією клавішею" за допомогою потенціометра: регулювання швидкості, пуск і зупинка, вибір функції тощо.
3. Використовуйте індикатор, щоб оцінити стан регулювання швидкості, увімкнення та вимкнення живлення.

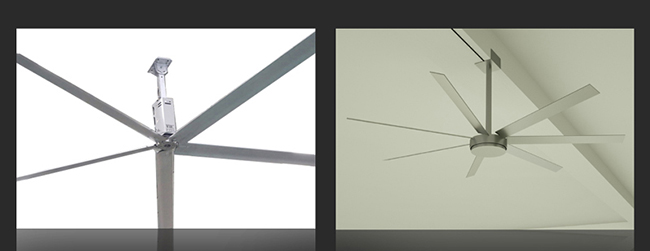

Промислове застосування інвертора серії IN310

Застосування: синхронні двигуни вентиляторів із прямим приводом, асинхронні двигуни вентиляторів, вентилятори, водяні насоси, трансмісія, пакування харчових продуктів та інші програми керування швидкістю.

Відео про інвертор IN310 для промислової стелі вентилятора HVLS

Технічні характеристики

Діапазон потужності
Діапазон потужності	1,500 W-2,200 W

Вхідна потужність
Частота напруги	Однофазний 220 В 50/60 Гц Трифазний 380 В ~ 480 В 50/60 Гц
Дозвольте коливання	Рівень дисбалансу напруги: <3%; Частота: ±5%; Рівень спотворення відповідає вимогам IEC61800-2
Струм замикання	Струм менше номінального
Коефіцієнт потужності	≥0,94 (з реактором постійного струму)
ККД інвертора	≥96%

Вихід
Вихідна напруга	Вихід за номінальних умов: 3 фази, 0 ~ вхідна напруга, похибка менше 5%
Діапазон вихідних частот	0～600Hz
Точність вихідної частоти	±0,5% максимального значення частоти
Перевантажувальна здатність	Тип G: 150% номінального струму 1 хв, 180% номінального струму 10 с, 200% номінального струму 0,5 с Тип P: 120% номінального струму протягом 1 хв, 140% номінального струму протягом 10 с, 150% номінального струму протягом 0,5 с

Ефективність основного контролю
Тип двигуна	Трифазний асинхронний двигун, синхронний двигун з постійними магнітами (синусоїда)
Режим керування двигуном	V/F керування, векторне керування з відкритим контуром, векторне керування з замкнутим контуром
Модуляція	Оптимізація просторової векторної ШІМ модуляції
Несуча частота	1.0～16.0kHz
Діапазон регулювання швидкості	Векторне керування без ПГ, номінальне навантаження 1:100; векторне керування з PG, номінальне навантаження 1:1000
Стаціонарна точність швидкості	Векторне керування без PG: ≤2% номінальної синхронної швидкості; векторне керування з PG: ≤0,05% номінальної синхронної швидкості
Пусковий момент	Векторне керування без PG: 150% номінального крутного моменту при 0,5 Гц; Векторне керування з PG: 200% номінального крутного моменту при 0 Гц
Відповідь на крутний момент	Векторне керування без PG: <20 мс; Векторне керування з PG: <10 мс
Точність частоти	Цифрове налаштування: максимальна частота×±0,01%
Роздільна здатність по частоті	Цифрове налаштування: 0,01 Гц

Основна функція продукту
Контроль крутного моменту	Розрахунок заданого моменту, налаштування швидкості моментного режиму
Посилення крутного моменту	Автоматичне збільшення крутного моменту 0,0% ~ 100,0%; Збільшення крутного моменту вручну 0,0% ~ 30,0%
Крива V/F	Чотири методи: лінійна характеристика крутного моменту, крива V/F із самоналаштуванням, крива зниженої характеристики крутного моменту (1,1～2,0 потужності), квадратна крива V/F
Крива прискорення та уповільнення	Два способи: лінійне прискорення та уповільнення, прискорення та уповільнення за кривою S Чотири набори часу прискорення та уповільнення, одиниця часу 0,01 с, найдовший 650,00 с
Номінальна вихідна напруга	За допомогою функції компенсації напруги джерела живлення номінальна напруга двигуна становить 100%, яку можна встановити в діапазоні від 50 до 100% (вихід не може перевищувати вхідну напругу)
Автоматичне регулювання напруги	Коли напруга мережі коливається, вихідна напруга може автоматично підтримуватися постійною
Автоматичний режим енергозбереження	У режимі керування V/F вихідна напруга автоматично оптимізується відповідно до навантаження для реалізації енергозберігаючої роботи
Автоматичне обмеження струму	Автоматичне обмеження струму під час роботи, щоб запобігти частим відключенням через надмірний струм
Обробка миттєвого збою живлення	У разі миттєвого зникнення живлення безперервна робота реалізується за допомогою контролю напруги на шині
Стандартна функція	Відстеження швидкості, перезапуск після збою живлення, стрибок частоти, контроль верхньої та нижньої межі частоти, програмна робота, RS485, налаштування рівня доступу до параметрів, налаштування загальних параметрів
Канал налаштування частоти	Налаштування номера клавіатури, потенціометра клавіатури, налаштування зв'язку
Виконати командний канал	Налаштування кнопкового ключа, налаштування зв'язку

Захисна функція
Захисна функція	Перенапруга, знижена напруга, обмеження струму, перевантаження по струму, перевантаження, електронне теплове реле, перегрів, зупинка перенапруги, захист даних, швидкий захист, захист від втрати фази на вході та виході

Дисплей клавіатури
світлодіодний дисплей	rmp (вихідна швидкість), A (робочий струм), V (вхідна напруга), робочий стан, чи заблокована «вихідна швидкість», інтерфейс несправності тощо.
Копія параметра	Інформацію про функціональний код інвертора можна завантажувати та завантажувати для швидкого копіювання параметрів
Моніторинг стану	Вхідна напруга, вихідний струм, вихідна швидкість
Сигналізація помилки	Перенапруга, знижена напруга, перевищення струму, коротке замикання, втрата фази, перевантаження, перегрів, зупинка перенапруги, обмеження струму, пошкодження захисту даних, поточний стан роботи з несправністю, історичний запис про несправності.

Оточення
Оточення	Якщо висота нижче 1000 метрів, зниження потужності для використання вище 1000 метрів, зниження на 1% на кожні 100 метрів Без конденсації, обмерзання, дощу, снігу, граду тощо, сонячне випромінювання менше 700 Вт/м2, тиск 70～106 кПа
Температура і вологість	Від -10 ℃ до +50 ℃, зниження номінальних параметрів можна використовувати вище 40 ℃, максимальна температура становить 60 ℃ (робота без навантаження) 5% ~ 95% RH (без конденсації)
вібрація	Коли 9～200 Гц, 5,9 м/с2 (0,6 g)
Температура зберігання	Від -30℃ до +60℃
Спосіб установки	Навісна, вертикальна шафа
Рівень захисту	IP20
Спосіб охолодження	Примусове повітряне охолодження
