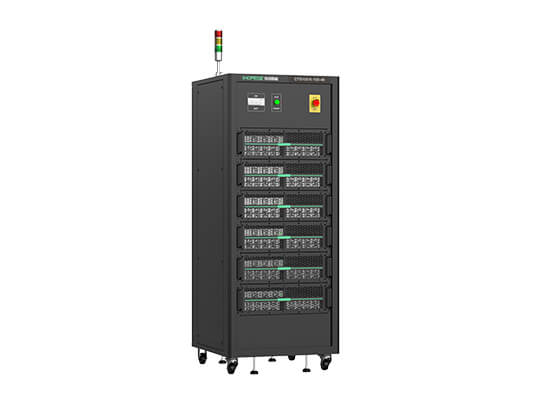

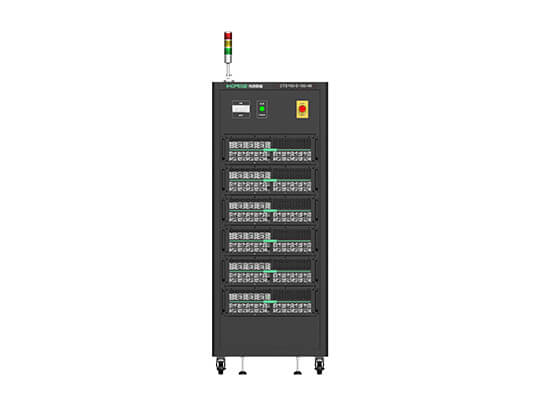

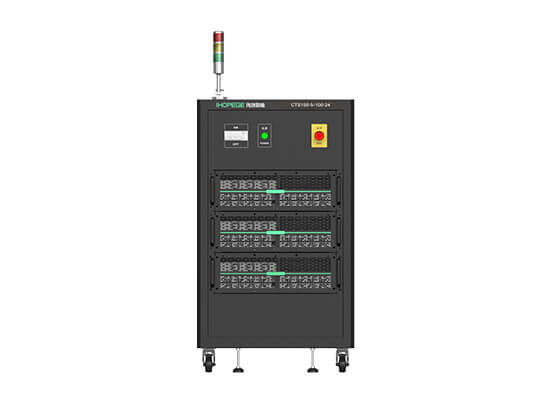

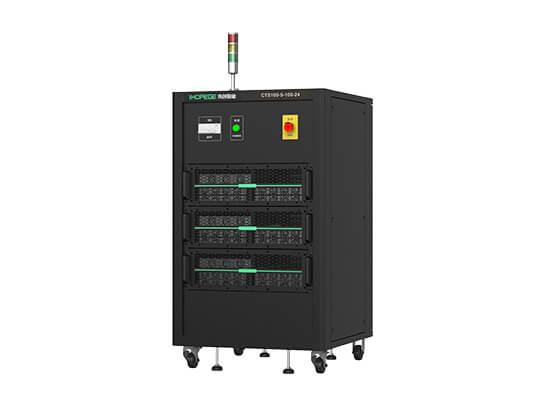

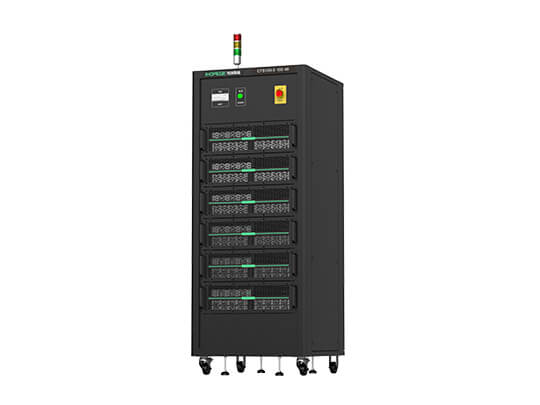

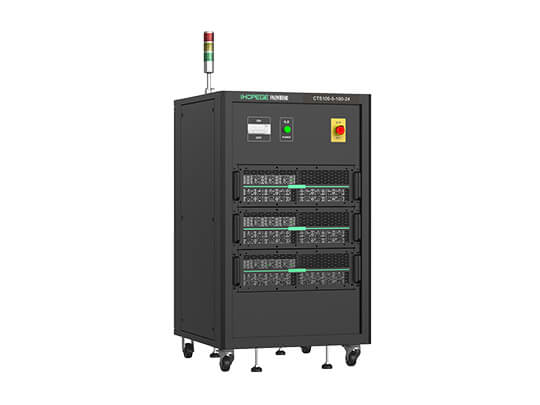

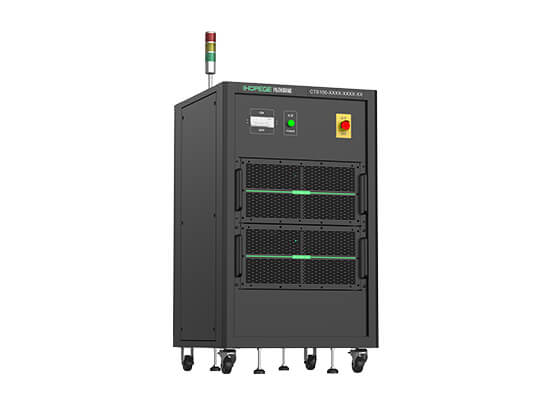

Обладнання для тестування клітин CTS100
- Висока точність напруги±0,03% від F.S., висока точність струму±0,03% від F.S.;
- Діапазон струмів 300А/200А/50А ±0,03%;
- Швидкий струмовий відгук < 3 мс;
- Ефективність рекуперації енергії розряду досягає 80%;
- Високошвидкісний час запису даних 10 мс;
- Канал паралельний до 2400А;
- Багаторазовий захисний захист клітин;
- Вбудований багатофункціональний реєстратор з термостатом/камерою вологості;
- Відповідає стандартам IEC & GB/T;
Каталог
Зверніться до служби підтримки
Електронна поштаОгляд обладнання для тестування клітин CTS100
CTS100 — це професійне обладнання для випробування заряду/розряду, розроблене для тестування продуктивності високого струму/потужності. Він підходить для тестування продуктивності та оцінки літій-іонних елементів високої ємності та літій-іонних конденсаторів, перевірки терміну служби та вибору моделі продукту.
Прийнятий за новітньою методикою, CTS 100 відрізняється високою ефективністю перетворення енергії, високою точністю напруги та струму, швидкою динамікою струму, автоматичною постановкою з багатострумовим діапазоном, високою щільністю потужності та високим коефіцієнтом безпеки при реальному використанні. CTS100 характеризується високою ефективністю перетворення енергії, високою точністю напруги та струму, швидкою динамікою струму, автоматичним регулюванням струму в кількох діапазонах струмів, високою щільністю потужності та високим коефіцієнтом безпеки.
Випробування на високий термін служби струму вимагає високої ефективності перетворення енергії випробувального обладнання, тому вироби серії CTS100 розроблені з меншою вартістю енергії та в той же час меншим виділенням тепла, тому внутрішня система, включаючи елементи для контролю точності, може працювати при відносно низькій температурі, що дозволяє ефективно уникнути температурних коливань ключових елементів і короткого терміну служби, викликаного коливаннями температури.

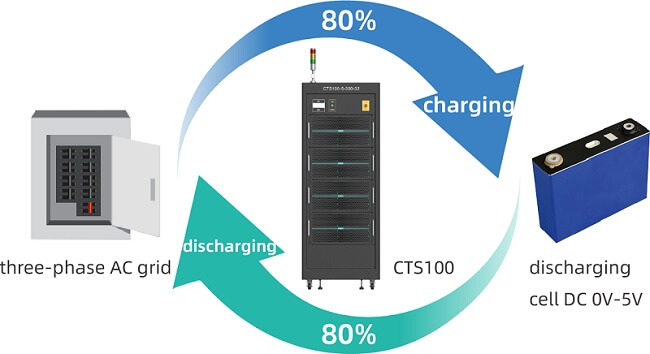

Висока ефективність рекуперації енергії
CTS100 подає енергію розряду батареї назад у мережу змінного струму замість високого споживання енергії, щоб зменшити велику кількість відпрацьованого тепла та реалізувати виробництво зеленої енергії з низьким рівнем викидів вуглецю. Зниження попиту на розподіл електроенергії призводить до зниження експлуатаційних витрат на електроенергію та кондиціонування повітря. Розряд акумуляторних елементів переробляється в регіональну мережу, а ефективність переробки може досягати до 80%. Високий ККД забезпечує більш високу щільність потужності, і, таким чином, однакова лабораторна конфігурація займає менше місця і знижує експлуатаційні витрати.
Багатострумовий редуктор 300А/200А/50А
Автоматичний вибір відповідного рівня струму в режимі постійного струму
Доступні кілька рівнів вихідного струму та вимірювань для охоплення процесів тестування високим і низьким струмом.
Автоматичний вибір відповідного рівня струму в режимі постійної напруги
Автоматичне перемикання рівня струму в режимі постійної напруги без переривання виходу для покращення роздільної здатності струму та підвищення стабільності умови судження про відключення.
Швидкий динамічний час відгуку
Час спрацьовування струму високої швидкості <3мс. Швидка струмова характеристика забезпечує більш ідеальні експериментальні умови, зменшуючи похибку сукупної ємності та отримуючи менше спотворених даних у динамічних випробуваннях, що швидко змінюються.
Зручний людино-машинний інтерфейс
Централізоване управління випробувальним обладнанням і даними випробувань АКБ з відображенням в режимі реального часу стану батареї (напруга, струм, потужність, ємність і т.д.).
Аналіз даних
Різноманітні налаштовані криві та порівняння кривих для професійного аналізу даних тестування акумулятора.
Моделювання умов праці
Здатний перетворювати фактичні дані про умови експлуатації електромобіля в процес тестування батареї для моделювання умов роботи на акумуляторі.
Поетапне редагування
Різні фази (заряд/розряд з постійним струмом, заряд/розряд постійної напруги, заряд/розряд постійної потужності, імпульс, моделювання робочого стану, DCIR тощо) для встановлення загальних/однофазних умов запису та умов захисту для тестів заряду/розряду акумулятора.
Експорт звіту
Дані випробувань батареї експортуються в різні форми звітів.
Узгодження з навколишніми дециками
Периферійні пристрої (термостат, охолоджувач води тощо) керуються в багатьох формах за допомогою гігабітного комутатора на основі мережевого зв'язку TCP/IP.
Відео мережевого типу AC01 Привід змінного струму
Технічні характеристики
| Діапазон напруги | Заряд 0 В ~ 5 В, розряд 1 В ~ 5 В; |
|---|---|
| Роздільна здатність напруги | 0.1mV; |
| Точність напруги | ±0.03%F.S. @25℃±10℃; |
| Поточний діапазон | CTS100-5-200-32: заряд 15 мА ~ 200 А, розряд 15 мА ~ 200 А; CTS100-5-300-32: заряд 15 мА ~ 300 А, розряд 15 мА ~ 300 А; CTS100-5-600-16: заряд 15 мА ~ 600 А, розряд 15 мА ~ 600 А; CTS100-5-1200-8: заряд 15 мА ~ 1200 А, розряд 15 мА ~ 1200 А; |
| Поточна роздільна здатність | 0.1mA; |
| Поточна передача | CTS100-5-200-32: 50A/100A/200A; CTS100-5-300-32: 50A/200A/300A; CTS100-5-600-16: 50A/200A/300A/600A; CTS100-5-1200-8: 50A/200A/300A/1200A; |
| Поточна точність | ±0.03%F.S. @25℃±10℃; |
| Силова передача | CTS100-5-200-32: 250W/500W/1000W; CTS100-5-300-32: 250W/1000W/1500W; CTS100-5-600-16: 250W/1000W/1500W/3000W; CTS100-5-1200-8: 250W/1000W/1500W/6000W; |
| Точність потужності | ±0.05%F.S. @25℃±10℃; |
| Роздільна здатність потужності | 1mW; |
| Найшвидший час дискретизації основного каналу | 10ms; |
| Поточний час підйому（0A～±100%） | ＜3ms; |
| Ефективність заряду | 81% (найвищий ККД для напруги акумулятора 2-4,2 В), 85% (найвищий ККД для напруги акумулятора 5 В); |
| Ефективність розряду | 79% (найвищий ККД для напруги акумулятора 2-4,2 В), 82% (найвищий ККД для напруги акумулятора 5 В); |
| Канал захисту від додаткової напруги | Точність ±1mV （25℃±10℃）， Частота дискретизації 10ms, -8V～8V, струм витоку＜0.1uA, Вхідний опір＞200MΩ, по одному для кожного основного каналу; |
| Допоміжний канал захисту від тиску | Точність＜0.2%FS（25℃±10℃）,0～10T/0～3mV/V, Не більше ніж по одному для кожного основного каналу; |
| Допоміжний канал захисту від температури (NTC або термопара, два варіанти) | Точність ±0.5（25℃±20℃），-40℃～125℃, Частота дискретизації 500ms, 4NTC визначення температури не більше ніж для кожного основного каналу; Точність ±1（25℃±20℃)，-70℃～250℃, Частота дискретизації 500ms,3K-типу або термопар Т-типу не більше ніж для кожного основного каналу; |
| Кількість основних каналів однієї шафи | CTS100-5-200-32: стандартний 32CH, додатковий 8CH або 16CH або 24CH; CTS100-5-300-32: стандартний 32CH, додатковий 8CH або 16CH або 24CH; CTS100-5-600-16: стандартний 16 каналів, додатково 4 канали або 8 каналів або 12 каналів; CTS100-5-1200-8: стандартний 8CH, додатковий 2CH або 4CH або 6CH; |
| Механічні розміри (Ш*В*Г) | 720mm*1900mm*750mm; |
| Механічна вага | ＜600Kg(Стандартна шафа); |
Завантаження
| Ім'я файлу | Тип | Мова | Тип файлу | Оновлення | Завантаження |
|---|---|---|---|---|---|
| CTS100 Cell Test Equipment Catalog | Catalog | English | 2023-06-02 | 1.5MB |
