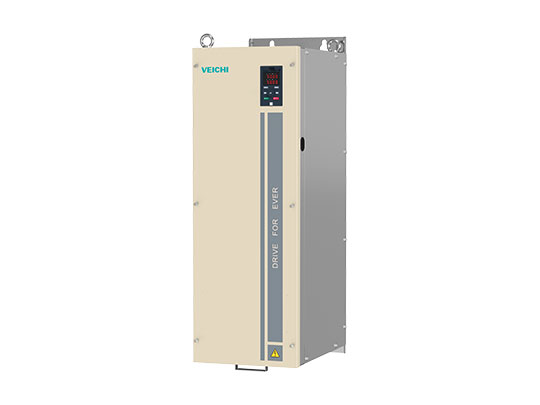

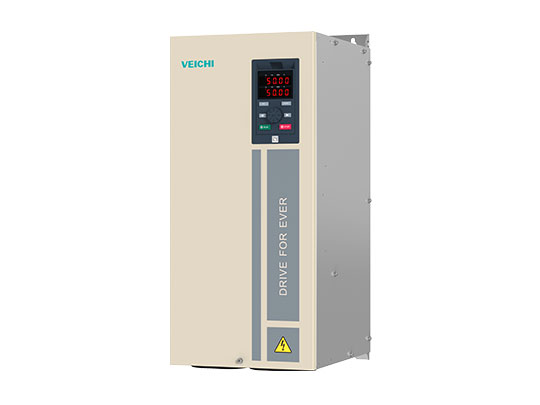

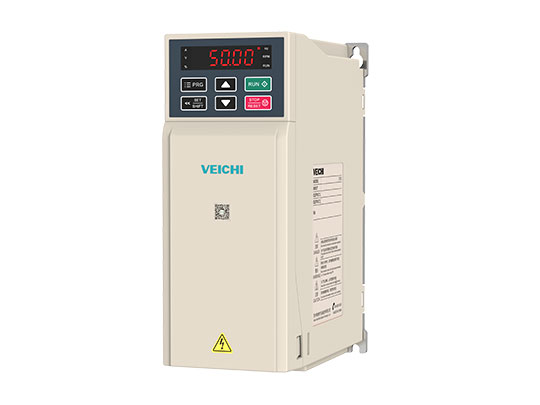

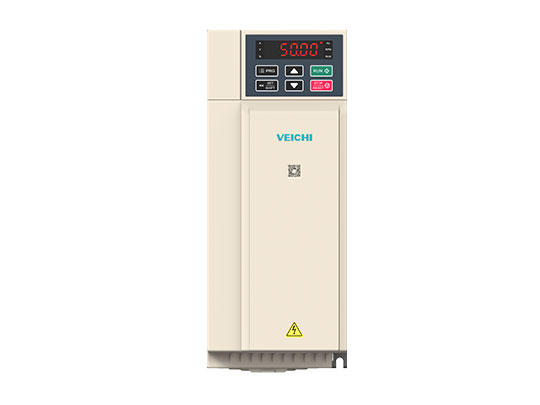

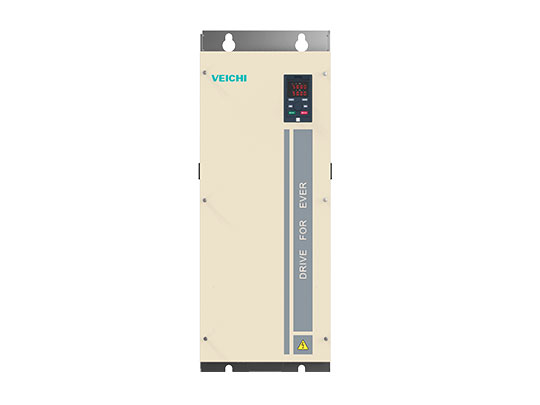

Привід ліфта CH310E
- Усі серії мають вбудований блок динамічного гальмування.
- Усі серії підтримують машину з редуктором IM і безредукторну машину PMSM.
- Функція запобігання відкату для безредукторної машини PMSM Супер продуктивність виявлення відкритої фази (в межах 200 мс).
- Функція ATB.
- Перевірка гальмівного резистора.
- Режим евакуації.
- Fault trip lock.
Каталог
Зверніться до служби підтримки
Електронна поштаОзнайомлення з продуктом
Привід ліфта — це компонент ліфтової системи, який керує рухом кабіни ліфта. Він складається з електродвигуна та контролера приводу, які разом керують швидкістю, напрямком і положенням кабіни ліфта в шахті. Система приводу має вирішальне значення для забезпечення плавного прискорення та уповільнення, підтримки зручності подорожі для пасажирів і точної зупинки ліфта на рівні підлоги.
У сучасних приводах ліфтів часто використовуються частотно-регулювальні приводи (VFD) або частотно-регулювані приводи зі змінною напругою (VVVF). Ці технології дозволяють точно контролювати швидкість і крутний момент двигуна, що сприяє підвищенню ефективності, зниженню споживання енергії та підвищенню комфорту їзди.
Привід ліфта VEICHI CH310E використовується для безредукторних & спеціалізовані програми.
Функції програми
- Плавна їзда
- Безпечне керування гальмами
- 4 незалежні S-подібні рампи
- Оптимізація ASR PI
- 220В змінного струму
- Виявлення невеликого навантаження для синхронного двигуна під час режиму евакуації
- Керування контактами

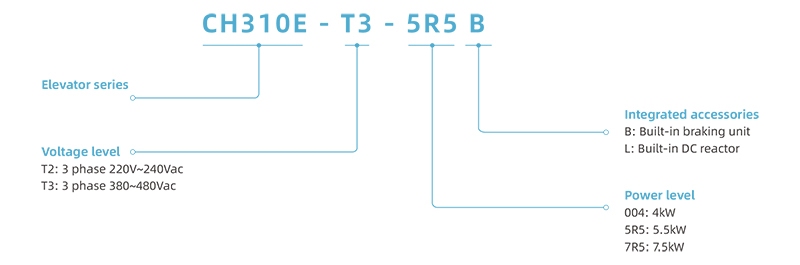

Опис моделі

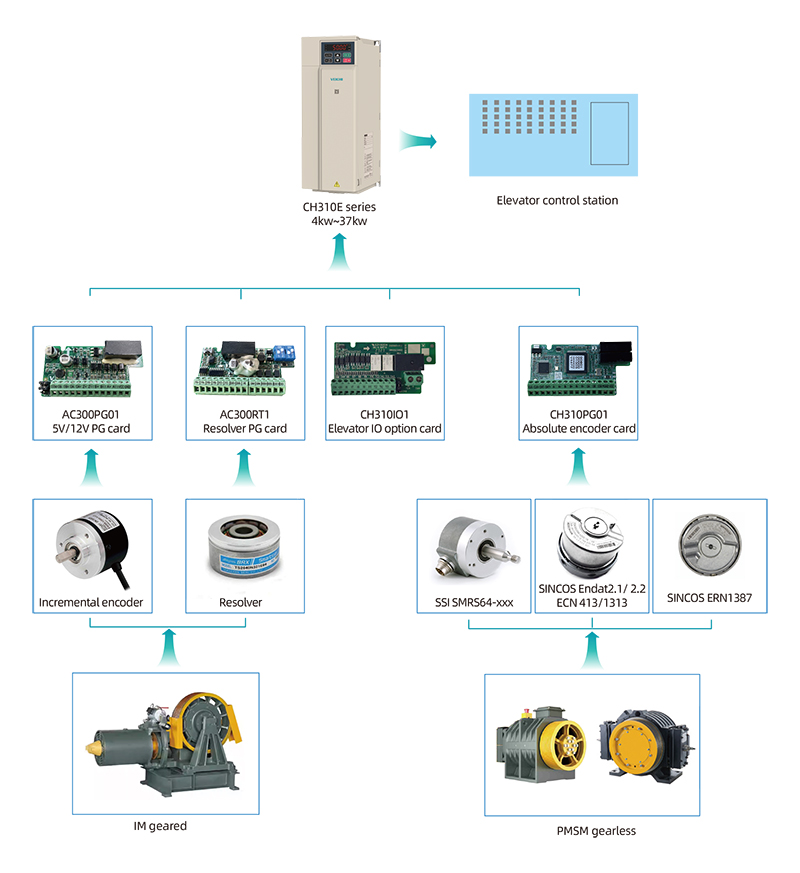

Загальна конфігурація

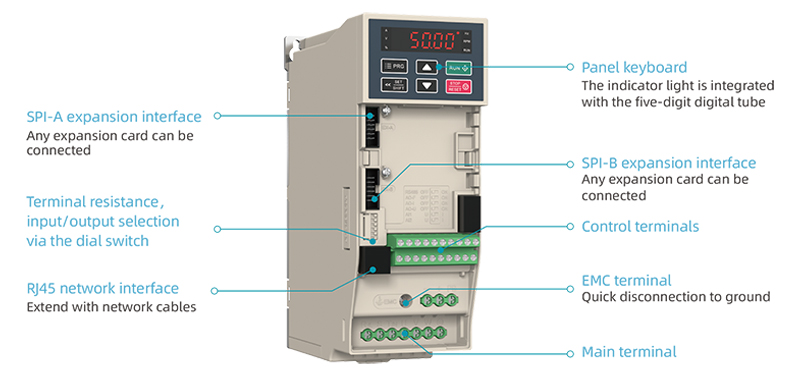

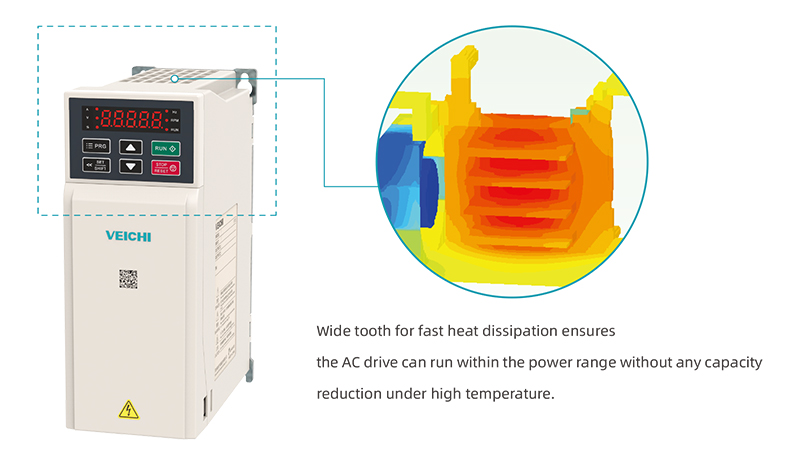

Структурні характеристики
Електронні пристрої відокремлені від повітропроводу радіатора, а конденсатори, MOS трубки, реле сконструйовано з сильнішим захистом, а обидві сторони машини загерметизовані для підвищення стійкості до навколишнього середовища.
Промислове застосування приводу ліфта CH310E
Застосування: пасажирський ліфт.
Технічні характеристики
| Модель: CH310E-T3-004B | Вхідний струм (А): 13,3 Вихідний струм (А): 10 Застосовуваний двигун (кВт): 4 Розмір (мм): 100*242*155 Динамічний резистор: Мінімальний (Ω): 130 Макс. (Ω): 170 Мінімальна рекомендована потужність (Вт): 1100 Вага: 1,9 |
|---|---|
| Модель: CH310E-T3-5R5B | Вхідний струм (А): 17,2 Вихідний струм (А): 13 Потужність двигуна (кВт): 5,5 Розмір (мм): 116*320*175 Динамічний резистор: Мінімальний (Ω): 90 Макс. (Ω): 115 Мінімальна рекомендована потужність (Вт): 1600 Вага: 1,9 |
| Модель: CH310E-T3-7R5B | Вхідний струм (А): 22,2 Вихідний струм (А): 17 Потужність двигуна (кВт): 7,5 Розмір (мм): 116*320*175 Динамічний резистор: Мінімальний (Ω): 65 Макс. (Ω): 85 Мінімальна рекомендована потужність (Вт): 2500 Вага: 3,5 |
| Модель: CH310E-T3-011B | Вхідний струм (А): 32,2 Вихідний струм (А): 25 Застосовуваний двигун (кВт): 11 Розмір (мм): 116*320*175 Динамічний резистор: Мінімальний (Ω): 43 Макс. (Ω): 55 Мінімальна рекомендована потужність (Вт): 3500 Вага: 3,5 |
| Модель: CH310E-T3-015B | Вхідний струм (А): 40,7 Вихідний струм (А): 32 Застосовуваний двигун (кВт): 15 Розмір (мм): 142*383*225 Динамічний резистор: Мінімальний (Ω): 32 Макс. (Ω): 43 Мінімальна рекомендована потужність (Вт): 4500 Вага: 5,9 |
| Модель: CH310E-T3-018B | Вхідний струм (А): 47,6 Вихідний струм (А): 38 Потужність двигуна (кВт): 18,5 Розмір (мм): 142*383*225 Динамічний резистор: Мінімальний (Ω): 25 Макс. (Ω): 34 Мінімальна рекомендована потужність (Вт): 5500 Вага: 5,9 |
| Модель: CH310E-T3-022B | Вхідний струм (А): 55,7 Вихідний струм (А): 45 Застосовуваний двигун (кВт): 22 Розмір (мм): 142*383*225 Динамічний резистор: Мінімальний (Ω): 22 Макс. (Ω): 24 Мінімальна рекомендована потужність (Вт): 6500 Вага: 5,9 |
| Модель: CH310E-T3-030B | Вхідний струм (А): 69,6 Вихідний струм (А): 60 Потужність двигуна (кВт): 30 Розмір (мм): 172*430*225 Динамічний резистор: Мінімальний (Ω): 16 Макс. (Ω): 20 Мінімальна рекомендована потужність (Вт): 9000 Вага: 10,6 |
| Модель: CH310E-T3-037B | Вхідний струм (А): 87 Вихідний струм (А): 75 Потужність двигуна (кВт): 37 Розмір (мм): 172*430*225 Динамічний резистор: Мінімальний (Ω): 14 Макс. (Ω): 18 Мінімальна рекомендована потужність (Вт): 11000 Вага: 10,9 |
| Модель: CH310E-T3-004B | Вхідний струм (А): 13,3 Додатковий зовнішній фільтр електромагнітної сумісності C2: JL-NFI-4-010 Додатковий вхідний реактор змінного струму: VC-ACL-C-0009A-T3-1M85 |
|---|---|
| Модель: CH310E-T3-5R5B | Вхідний струм (А): 17,2 Додатковий зовнішній фільтр електромагнітної сумісності C2: JL-NFI-4-016 Додатковий вхідний реактор змінного струму: VC-ACL-C-0013A-T3-1M56 |
| Модель: CH310E-T3-7R5B | Вхідний струм (А): 22,2 Додатковий зовнішній фільтр електромагнітної сумісності C2: JL-NFI-4-016 Додатковий вхідний реактор змінного струму: VC-ACL-C-0018A-T3-1M00 |
| Модель: CH310E-T3-011B | Вхідний струм (А): 32,2 Додатковий зовнішній фільтр електромагнітної сумісності C2: JL-NFI-4-025 Додатковий вхідний реактор змінного струму: VC-ACL-C-0024A-T3-M520 |
| Модель: CH310E-T3-015B | Вхідний струм (А): 40,7 Додатковий зовнішній фільтр ЕМС C2: JL-NFI-4-035 Додатковий вхідний реактор змінного струму: VC-ACL-C-0034A-T3-M400 |
| Модель: CH310E-T3-018B | Вхідний струм (А): 47,6 Додатковий зовнішній фільтр C2 EMC: JL-NFI-4-050 Додатковий вхідний реактор змінного струму: VC-ACL-C-0038A-T3-M350 |
| Модель: CH310E-T3-022B | Вхідний струм (А): 55,7 Додатковий зовнішній фільтр C2 EMC: JL-NFI-4-050 Додатковий вхідний реактор змінного струму: VC-ACL-C-0050A-T3-M260 |
| Модель: CH310E-T3-030B | Вхідний струм (А): 69,6 Додатковий зовнішній фільтр електромагнітної сумісності C2: JL-NFI-4-065 Додатковий вхідний реактор змінного струму: VC-ACL-C-0060A-T3-M240 |
| Модель: CH310E-T3-037B | Вхідний струм (А): 87 Додатковий зовнішній фільтр електромагнітної сумісності C2: JL-NFI-4-080 Додатковий вхідний реактор змінного струму: VC-ACL-C-0075A-T3-M235 |
