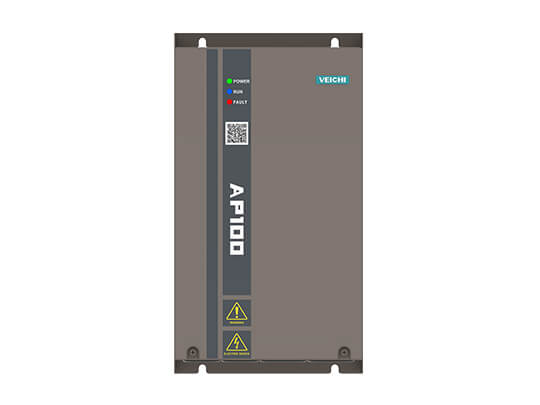

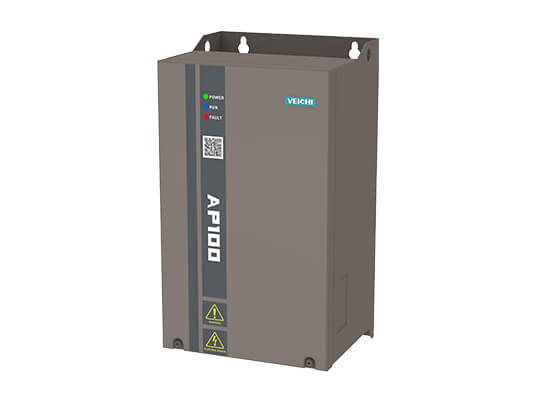

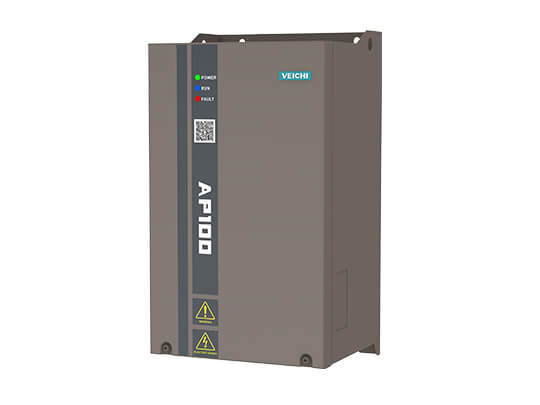

Повітряний компресор серії AP100 PMSM Призначення VFD

Ідеально керують синхронними та асинхронними багатогвинтовими компресорами
Заздалегідь визначений механізм розмагнічування двигуна для запобігання незворотного розмагнічування двигуна
Провідний у галузі нечіткий алгоритм PI із швидким регулюванням, швидкою реакцією та відсутністю перерегулювання
Інтелектуальна система IOT і дистанційний моніторинг у реальному часі застосування повітряного компресора

Отримати цінову пропозицію

Каталог

Посібник користувача

Зверніться до служби підтримки

Електронна пошта

Особливості

Особливості
Технічні характеристики
Завантаження
Рішення
Кейсів
Новини
Пов’язані продукти
Додаткова інформація

Огляд призначення VFD повітряного компресора PMSM серії AP100

Повітряний компресор AP100 реалізує віддалений моніторинг стану застосування повітряного компресора на місці. Технологія бездротової передачі GPRS, інтелектуальне виявлення несправностей, SMS-повідомлення. Під час роботи можна безпосередньо контролювати магнітне поле двигуна та завчасно попередити, щоб зменшити ймовірність втрати намагніченості двигуна.

Огляд призначення повітряного компресора PMSM AP100

1. Конструкція «три в одному» відповідає різноманітним потребам клієнтів.
2. Високий рівень захисту, стійкість до навколишнього середовища.
3. Ідеально керує синхронними та асинхронними гвинтовими компресорами різних типів.< br />4. Інтелектуальний IOT, дистанційний моніторинг умов експлуатації повітряного компресора в режимі реального часу.
5. Інтелектуальний векторний алгоритм керування енергозбереженням, малий струм, велика потужність і економія енергії.< br />6. Механізм подвійного прогнозованого розмагнічування двигуна для запобігання незворотному розмагнічуванню двигуна.
7. Алгоритм нечіткого PI, швидке регулювання напруги, швидка відповідь, відсутність перерегулювання.
8. Нечіткий алгоритм PI, швидке регулювання напруги, швидка відповідь, відсутність перерегулювання.

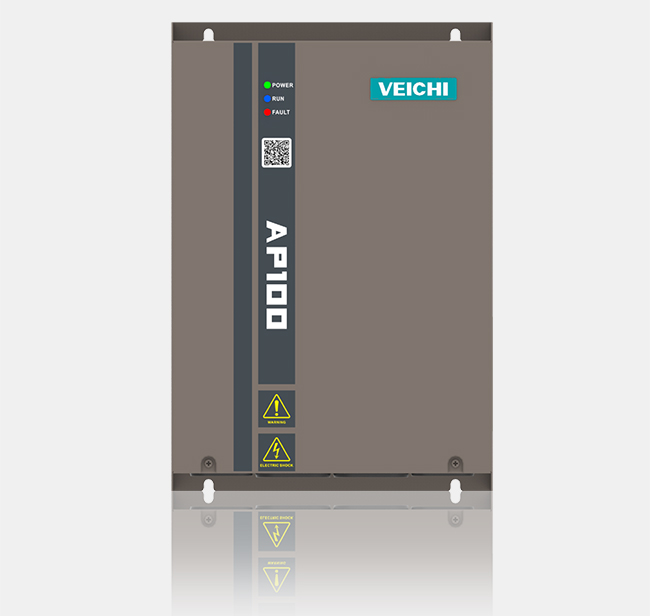

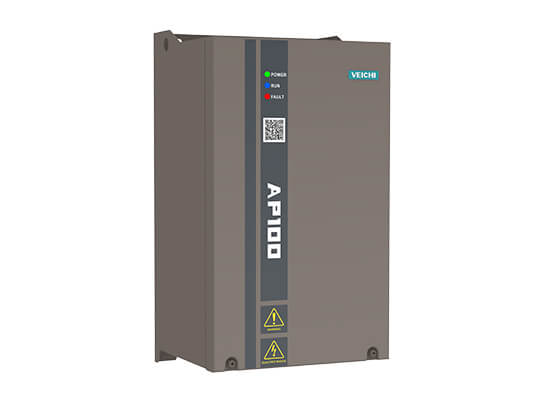

Нова темно-сіра форма, деталі демонструють якість

Нова темно-сіра форма, деталі показують якість

1. Темно-сірий металевий корпус із чорними смугами простий і елегантний.

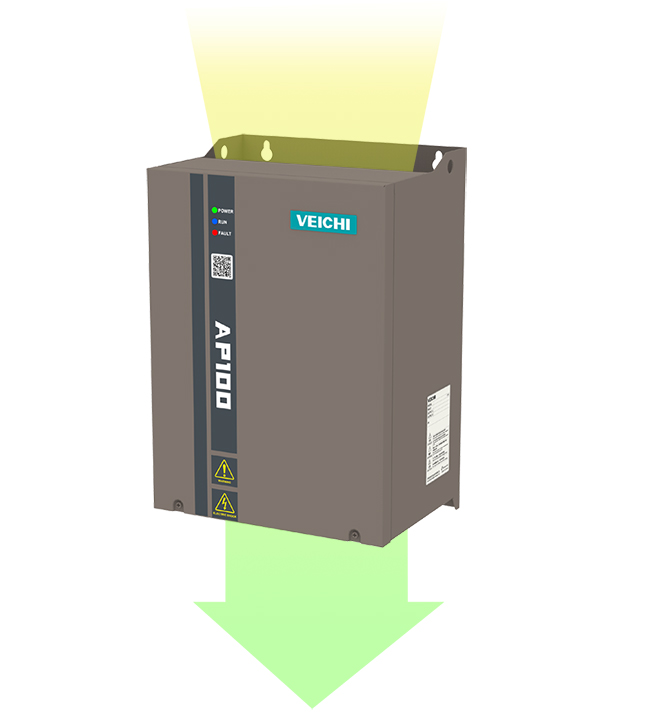

2. Гуманізовану конструкцію повітропроводу зручно розбирати, чистити та обслуговувати, а ефект розсіювання тепла посилюється.

Висока інтеграція, кілька функцій в одній

1. Конструкція «три в одному» головного двигуна, вентилятора та вентилятора температури масла.
2. VEICHI AP100 інтегрує технологію керування повітряним компресором, що зручно для проводки.

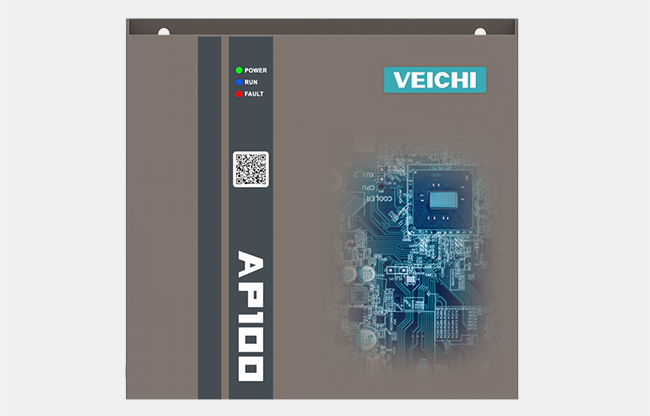

3. Використання TI високопродуктивна мікросхема DSP, більш надійна та менш шумна.

Високий рівень захисту, відсутність нафтового забруднення

1. Високий ступінь захисту, анти-масла, металевого порошку та високої температури, викликаної ватою.
2. Його можна застосувати до важких умов, таких як верстати, текстиль і камінь.

Високий рівень захисту, відсутність нафтового забруднення

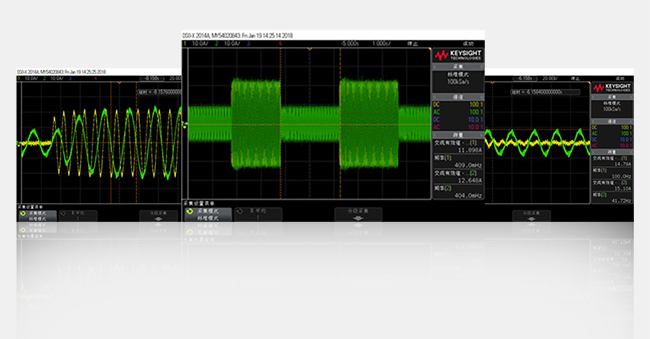

Енергозберігаючий векторний алгоритм керування

Алгоритм векторного керування енергозбереженням

1. Під тиском подачі повітря робочий струм невеликий, вихідний сигнал великий, а енергозбереження чудове.
2. Відповідаючи на поточні вимоги до високочастотної роботи, VEICHI AP100 має векторне керування 600 Гц. алгоритм.
3. Нечіткий PI-алгоритм, відсутність перерегулювання, швидке регулювання напруги.

Інтелектуальний IOT, усе в хмарі

1. Дистанційний моніторинг у реальному часі застосування повітряного компресора на місці.
2. Технологія бездротової передачі GPRS, інтелектуальне виявлення несправностей, SMS-повідомлення.
3. Підтримка таких функцій, як дистанційне перемикання увімкнення/вимкнення, блокування зустрічі та запит інформації про технічне обслуговування.

Інтелектуальний IOT, усе в хмарі

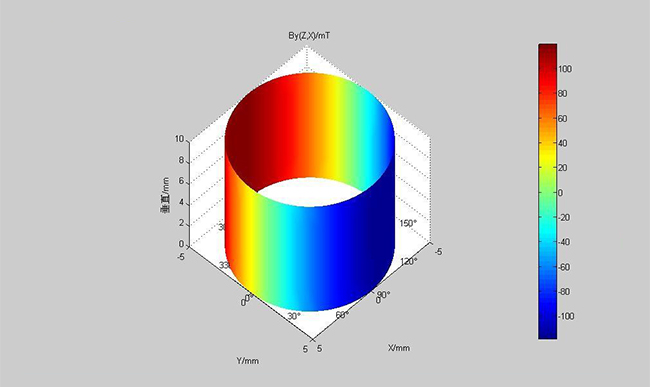

Визначте магнітне поле двигуна, щоб уникнути розмагнічування

1. VEICHI AP100 може безпосередньо виявляти магнітне поле двигуна під час роботи.
2. Завчасне попередження про можливу втрату магнетизму, що зменшує ймовірність втрати магнетизму двигуном.
3. Він має функція визначення температури двигуна, щоб запобігти необоротному розмагнічуванню PMSM через перегрів.

Визначити магнітне поле двигуна, щоб уникнути розмагнічення

Відео VFD для повітряного компресора PMSM серії AP100

Промислове застосування для PMSM повітряного компресора VFD серії AP100

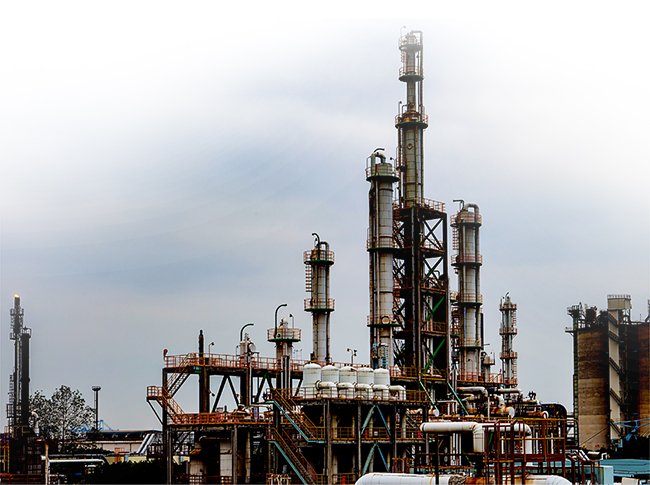

Застосування: пневматичне та пневматичне керування, повітряний привід та участь у хімічних реакціях тощо.

Технічні характеристики

Діапазон потужності
Діапазон потужності	7,500 W-90,000 W

Вхідна потужність
Напруга і частота	Трифазний 380В 50/60Гц
Допустимий діапазон коливань	Напруга ±15%; Частота: ±5%; Рівень спотворення відповідає вимогам IEC61800-2
Імпульсний струм замикання	Струм менше номінального
ККД інвертора	≥96%

Вихід
Вихідна напруга	Вихід за номінальних умов: 3 фази, 0～вхідна напруга, похибка менше 5%
Діапазон вихідних частот	0～400Hz
Точність вихідної частоти	±0,5% максимального значення частоти
Перевантажувальна здатність	150% номінального струму протягом 60 с, 180% номінального струму протягом 10 с, 200% номінального струму протягом 2 с

Ефективність основного контролю
Режим керування двигуном	Немає векторного керування PG, керування V/F
Модуляція	Оптимізація просторової векторної ШІМ модуляції
Несуча частота	0,6 ~ 15,0 кГц, випадкова модуляція несучої
Діапазон регулювання швидкості	Векторне керування без ПГ, номінальне навантаження 1:100
Стаціонарна точність швидкості	Векторне керування без PG: ≤1% номінальної синхронної швидкості
Точність частоти	Цифрове налаштування: максимальна частота×±0,01%; аналогове налаштування: максимальна частота×±0,2%
Роздільна здатність по частоті	Цифрове налаштування: 0,01 Гц; Аналогове налаштування: максимальна частота × 0,05%
Посилення крутного моменту	Автоматичне збільшення крутного моменту 0,0% ~ 100,0%; Збільшення крутного моменту вручну 0,0% ~ 25,0%
Номінальна вихідна напруга	За допомогою функції компенсації напруги джерела живлення номінальна напруга двигуна становить 100%, яку можна встановити в діапазоні від 50 до 100% (вихід не може перевищувати вхідну напругу)
Автоматичне регулювання напруги	Коли напруга мережі коливається, він може автоматично підтримувати постійну вихідну напругу V/F
Автоматичний режим енергозбереження	Відповідно до умов навантаження вихідна напруга автоматично оптимізується для реалізації енергозберігаючої роботи
Автоматичне обмеження струму	Автоматичне обмеження струму під час роботи, щоб запобігти частим відключенням через надмірний струм
Автоматичне обмеження струму під час роботи, щоб запобігти частим відключенням через надмірний струм	У разі миттєвого зникнення живлення безперервна робота реалізується за допомогою контролю напруги на шині
Вхідний командний сигнал	Визначення температури двигуна (сумісний з PTC, KTY84), визначення температури масла PT100, визначення тиску (4-20 мА)
Зовнішній вихідний сигнал	3 релейні виходи, включаючи завантажувальний клапан, перемикач пуск-стоп масляного насоса, пуск-стоп основного вентилятора охолодження двигуна

Захисна функція
Захисна функція	Перевантаження по струму, захист від перевантаження, захист від перевантаження вентилятора, захист від теплового реле, захист від перегріву; захист від розмагнічування двигуна та ін.

Оточення
Місце встановлення	У приміщенні висота нижче 1000 м, без корозійного газу та прямого сонячного світла
Температура і вологість	Від -10℃ до +40℃ 20%～95%RH (без конденсації)
вібрація	Менше 0,5 g нижче 20 Гц
Температура зберігання	Від -25 ℃ до +60 ℃
Спосіб установки	Навісна, вертикальна шафа
Рівень захисту	IP20
Спосіб охолодження	Примусове повітряне охолодження

Показати додаткові характеристики Показати менше характеристик

Завантаження

Ім'я файлу	Тип	Мова	Тип файлу	Оновлення	Завантаження

Рішення

Повітряний компресор

VIECHI пропонує комплексні рішення для повітряних компресорів, включаючи вдосконалені рішення для синхронних повітряних компресорів і компресорів високого тиску, а також ряд індивідуальних інтегрованих приводів повітряних компресорів. Рішення VEICHI для повітряних компресорів поєднують системи керування та приводу для забезпечення енергоефективної та стабільної роботи повітряного компресора.
