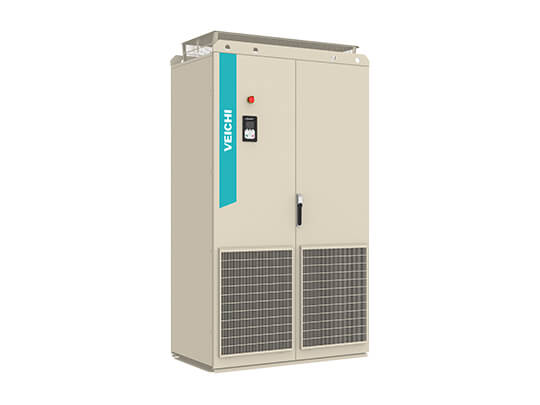

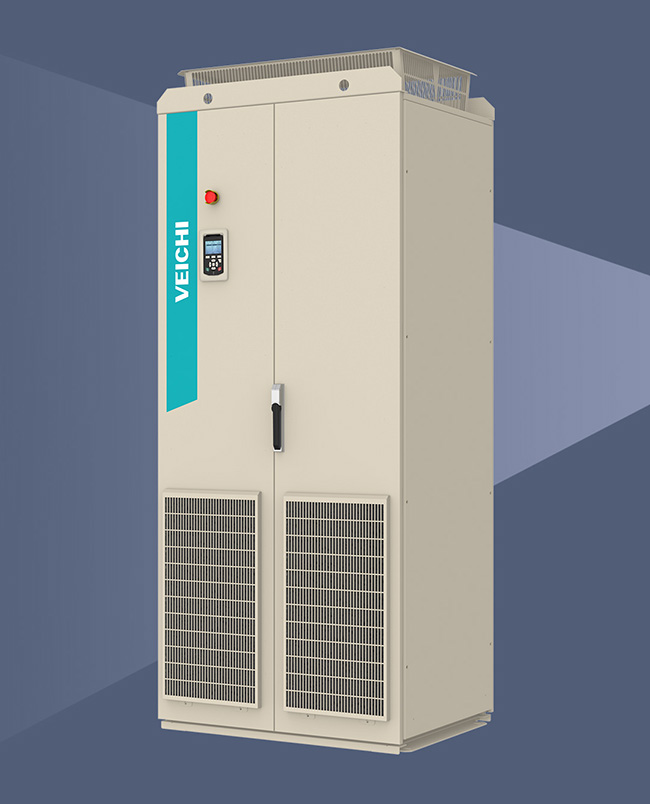

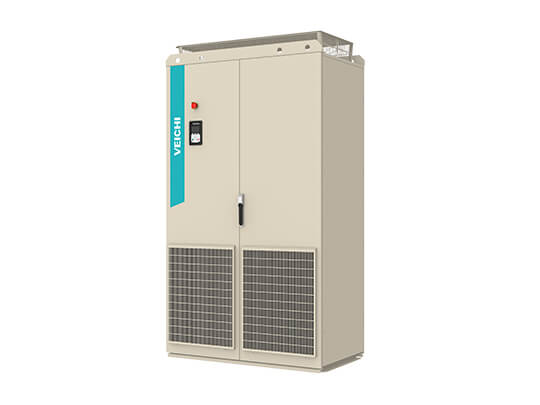

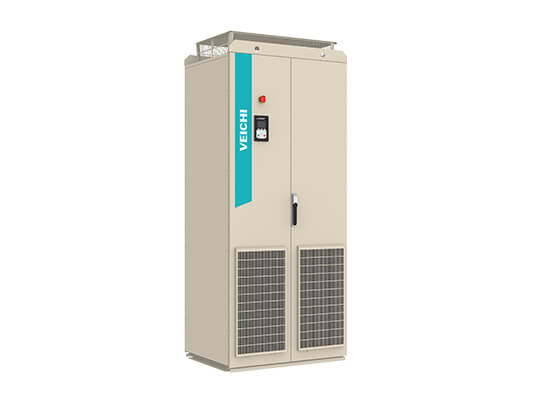

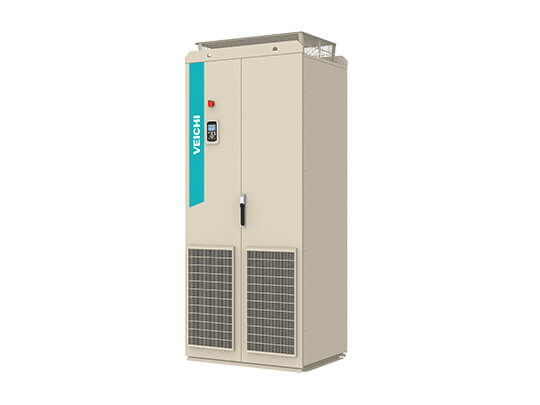

Чотирьохквадрантний інвертор серії AC830

Огляд чотириквадрантного інвертора серії AC830

Чотирьохквадрантний інверторний корпус серії AC830 належить до технологічної платформи VEICHI для регулювання швидкості перетворення частоти з чотирьох квадрантів. Він використовує архітектуру подвійного керування ARM+FPGA, надефективний та енергозберігаючий диск. Схема зворотного зв'язку активного випрямлення AFE прийнята для ефективного зменшення вмісту гармонік на стороні мережі. Ідеальний без гармонік, повний привід і повний контроль, сумісний з керуванням приводом асинхронних двигунів, синхронних двигунів і високошвидкісних двигунів.

Особливості чотириквадрантного інвертора серії AC830

1. Відмінна продуктивність контролю.
2. Зручний спосіб налагодження.
3. Усунення множинних несправностей і захист.

Високопродуктивна платформа управління

Схема зворотного зв'язку активного випрямлення AFE прийнята для зменшення гармонік на стороні мережі. Він може реалізувати високошвидкісну та високоточну операцію керування контуром, щоб забезпечити чудову здатність динамічного відгуку та точність керування системою приводу.

Різні методи контролю

Керування VF, вектор із відкритим і замкнутим контуром.

Підходить для різних видів навантажень

Асинхронні двигуни, синхронні двигуни, реактивні двигуни та високошвидкісні двигуни.

Висока точність і швидка реакція

Точність швидкості: ±0,01% від номінальної синхронної швидкості
Реакція крутного моменту: ≤5 мс.

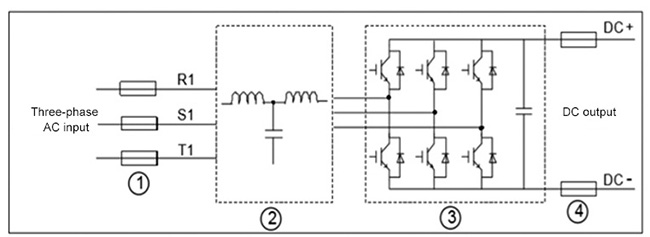

Чудовий чотириквадрантний зворотний зв'язок

Чотирьохквадрантний інвертор активного випрямлення оснащений фільтром LCL PWM, який може ефективно зменшити вміст гармонік на стороні мережі.

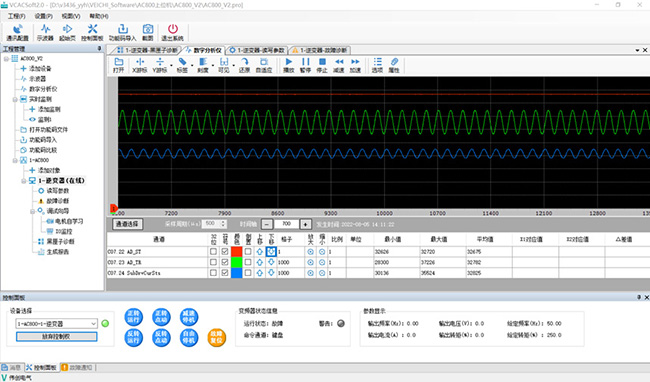

Налагодження головного комп'ютера, адаптованого до умов роботи

1. Програмне забезпечення VCSoft має дружній інтерфейс і його легко використовувати без жодних системних знань.
2. Інженер з налагодження працює через графічний інтерфейс і меню. Проста конфігурація, налаштування параметрів, виявлення несправностей, обслуговування системи та обслуговування складних систем можуть бути виконані за короткий час.
3. Можна завершити запис тренду до 8 сигналів, що спрощує діагностику та оптимізацію інвертора.
4. Можна отримати доступ до високошвидкісного реєстратора даних у контролері VCU, і інформація про 50 спостережуваних об’єктів до та після збою буде повністю відновлена. Це може допомогти інженерам з усунення помилок ефективно знаходити несправності та оптимізувати процес керування виробничою лінією.

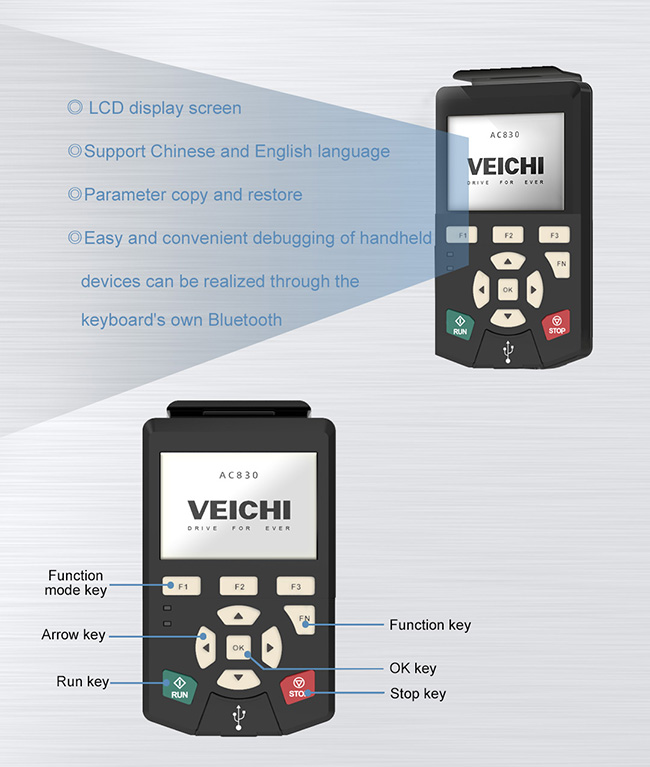

Зручна та швидка багатофункціональна клавіатура

Комплексний багаторазовий захист

Захист функціональної безпеки

Функцію STO-Safe Torque Off можна налаштувати. Через апаратне виявлення схеми імпульс приводу IGBT блокується, щоб відключити джерело живлення двигуна, запобігти випадковому запуску двигуна та забезпечити безпеку персоналу та обладнання.

Захист інвертора

Коротке замикання, перевантаження по струму, перенапруга, знижена напруга, втрата фази, перегрів, перевантаження, відключення кодера тощо до 30 видів захисту налаштувань.

Захист двигуна

Підтримка захисту від визначення температури PT100.

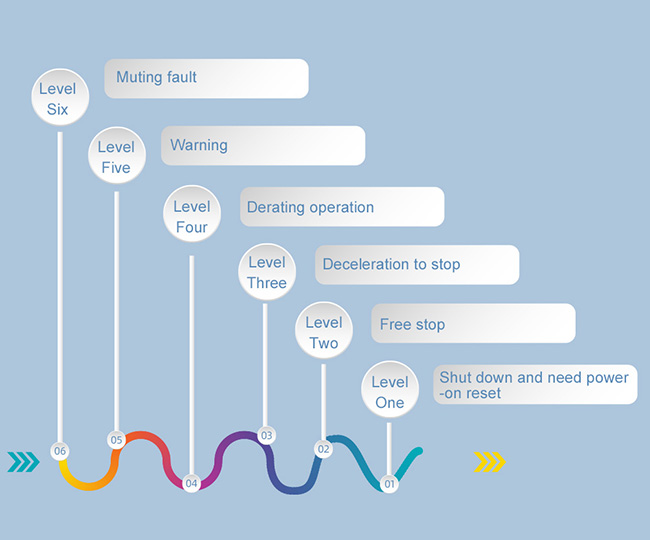

Класифікація несправностей та управління класифікацією

Відповідно до ситуації несправності, у поєднанні з багаторічним досвідом застосування, управління несправностями класифікується та класифікується, щоб зменшити кількість простоїв через несправності.

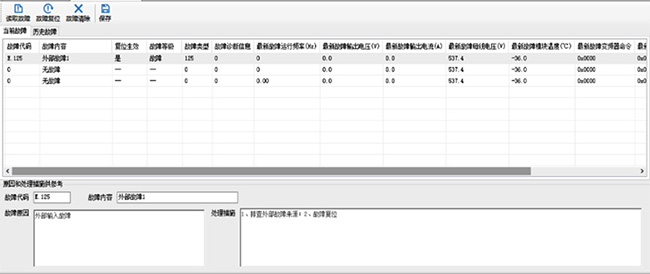

Complete troubleshooting information

Застосування чотириквадрантного інвертора серії AC830

Він широко використовується в металургії, нафтовій, гірничодобувній, суднобудівній, енергетиці та інших галузях промисловості.
