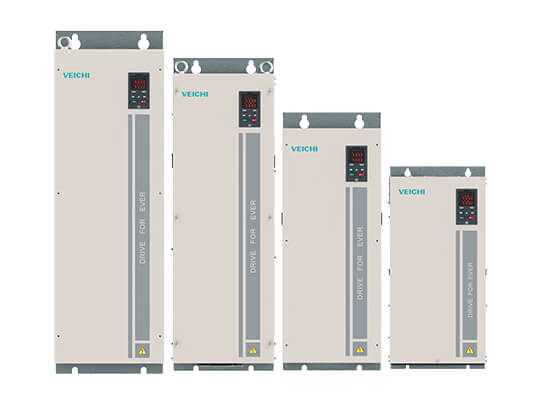

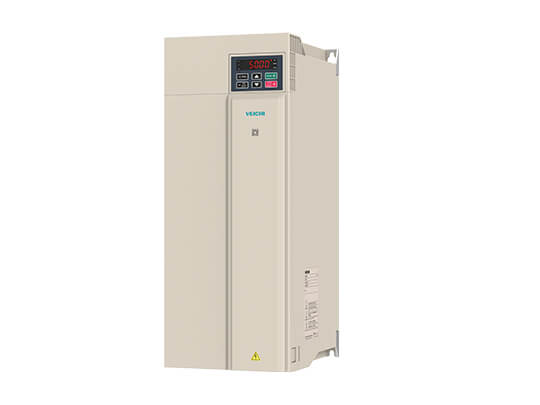

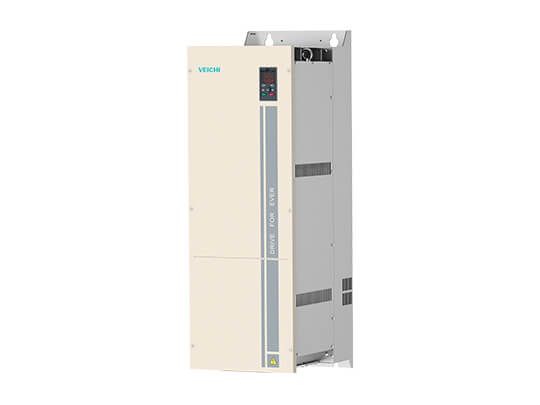

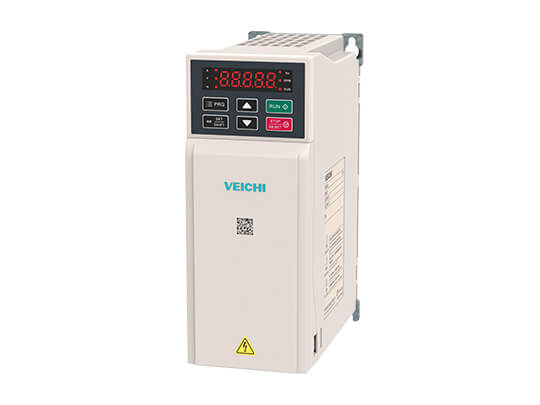

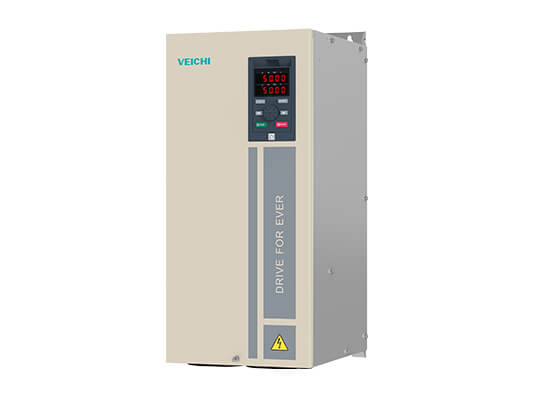

AC330 Спеціальний частотний привід змінного струму для синхронного реактивного двигуна

Огляд спеціального драйвера AC330 для синхронного реактивного двигуна

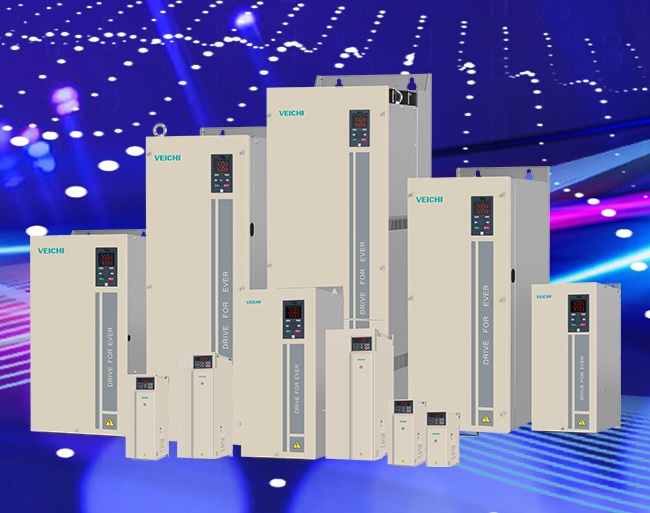

Привід змінного струму серії AC330 додатково оптимізований на платформі продуктів VEICHI AC310. Інтегруйте концепцію керування приводом синхронного реактивного двигуна та розробіть новий алгоритм векторного керування. Зроблено абсолютно новий спостерігач за потоковим зв'язком. Він має чудовий керуючий ефект у чистому синхронному реактивному двигуні та допоміжному синхронному реактивному двигуні з постійними магнітами. У той же час він сумісний з технологією управління асинхронними двигунами і синхронними двигунами з постійними магнітами. На основі забезпечення високої надійності продукту додатково вдосконалюється програмна інтеграція продукту, а також краще вирішуються проблеми клієнтів у виборі продукції. Завдяки великій кількості розширювальних отворів і комплексним аксесуарам для розширення він забезпечує високу надійність, високу стабільність і високу адаптивність систем приводу синхронного реактивного двигуна. Привід змінного струму серії VEICHI AC330 надає клієнтам кращі послуги з приводу з новим і повним підходом.

Особливості AC330

1. Абсолютно нова високопродуктивна платформа векторного алгоритму, спеціальний привід для синхронного реактивного двигуна.
2. Надефективний енергозберігаючий привід.
3. Точне розв'язування збудження крутного моменту, відмінні динамічні характеристики.
4. Комплексне проектування теплового моделювання для забезпечення раціональності розташування обладнання.
5. Повна серія книжкового дизайну, що максимально економить місце для встановлення.
6. Всеосяжний інтерфейс розширення, багатий вибір аксесуарів, що охоплюють різні сфери застосування.
7. Простіший і зручніший метод налагодження на місці, підтримка оновлення прошивки на місці.
8. Тризахисна конструкція всієї машини та тризахисна фарба розпилення PCBA забезпечують стабільність і надійність продукту.
9. Нова оптимізація електромагнітної сумісності та заземлення AC330 ефективно усуває електромагнітні перешкоди.
10. Багате розширення та надійна робота.

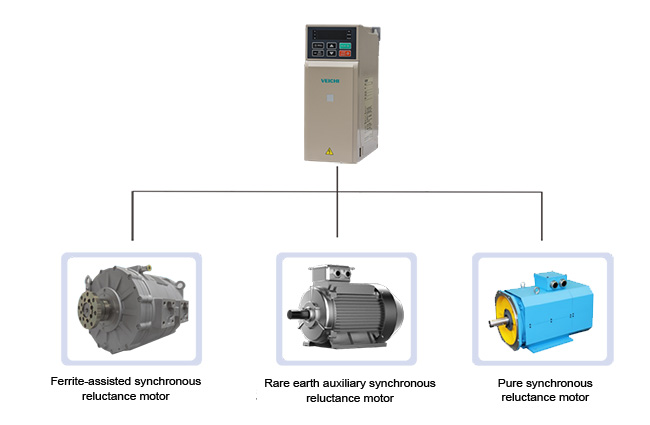

Призначений для спеціального приводу змінного струму, сумісний з приводом

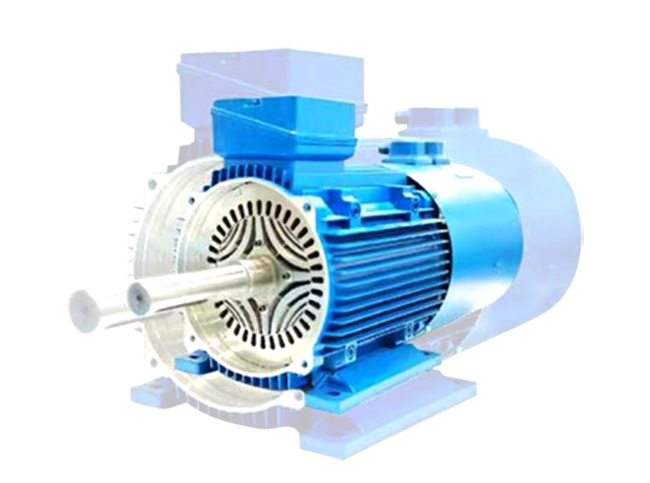

Продукція серії AC330 продовжує конструкцію носія книжкового типу AC310, зберігаючи оригінальні характеристики структури продукту. Вона також прагне вирішити вимоги до застосування приводу у високоефективних синхронних реактивних двигунах і розробила нову функцію навчання насичення параметрів індуктивності. Багатоформний синхронний реактивний двигун з інтегрованим приводом може бути сумісний з більш ніж 90% потреб приводу в промисловості синхронних реактивних двигунів.

Кращі технології, енергозбереження та модернізація

Приводи змінного струму серії AC330 розробили новий та оптимізований алгоритм MTPA для адаптації до високоефективного приводу синхронних реактивних двигунів на ринку. Струм статора осі dq може бути оптимально розподілений для мінімізації струму статора, тим самим мінімізуючи споживання міді статора та досягаючи найкращої ефективності електричної роботи.

Крім того, відповідність нового покоління енергозберігаючої технології управління може забезпечити ефективну роботу асинхронних двигунів. Відповідно до ситуації з навантаженням він автоматично регулює енергозберігаючий двосторонній підхід, максимізує ефективність двигуна та зменшує втрати енергії.

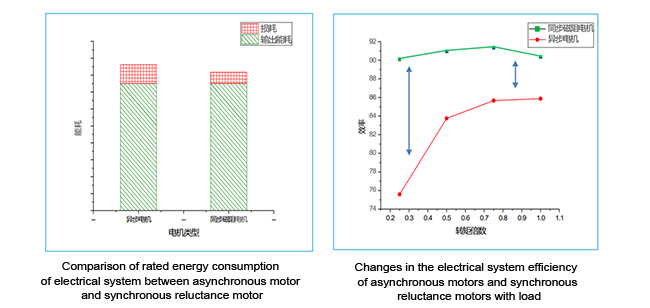

Статистика ринкових випробувань порівнює асинхронні двигуни. При недооцінених умовах системні втрати в приводі синхронного реактивного двигуна знижуються приблизно на 40%, а ККД в номінальній точці збільшується приблизно на 5%. Швидкість навантаження становить менше 50%, а ефект енергозбереження особливо очевидний.

Відмінні низькочастотні характеристики

Коефіцієнт регулювання швидкості синхронного реактивного двигуна приводу AC330 становить 50:1 (коли номінальна частота синхронного реактивного двигуна становить 50 Гц, 1 Гц може працювати з повним навантаженням). Він може ефективно заповнити недостатність низькочастотного приводу синхронного реактивного двигуна. Переконайтеся, що низькочастотна робота електричної системи є більш стабільною, а вантажопідйомність приводу сильнішою.

Комплексний захист, стабільний і надійний

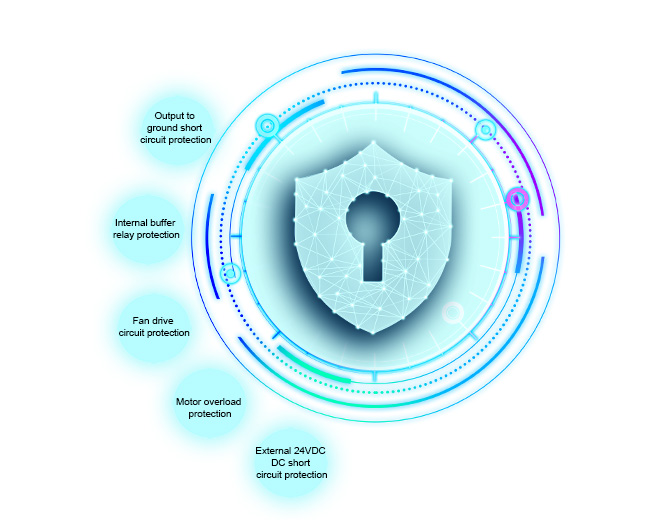

Спеціальні приводи серії AC330 оснащені всебічним захистом програмного та апаратного забезпечення для синхронних реактивних двигунів. Він має функції захисту від короткого замикання на виході на землю, внутрішнього захисту буферного реле, захисту ланцюга приводу вентилятора, зовнішнього захисту від короткого замикання 24 В постійного струму та захисту двигуна від перевантаження. Реалізуйте повний захист двигуна та периферійного обладнання.

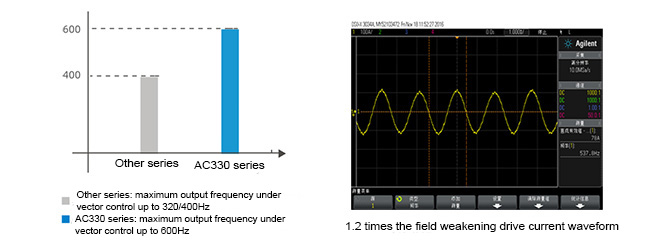

Відмінна стабільність при слабкому магнітному полі

Спеціальний привід AC330 оснащений унікальним алгоритмом управління ослабленням поля вище базової швидкості для максимального використання обмежень напруги. Таким чином досягається максимальний вихідний крутний момент, розширюється діапазон постійної потужності, гарантується стабільність роботи в умовах слабкого магнітного поля.

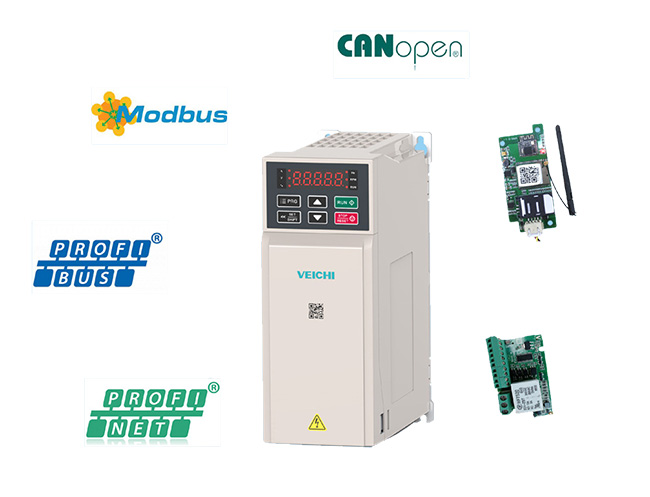

Розширення, насичене та всеосяжне

Серія спеціальних драйверів AC330 для синхронних реактивних двигунів, з різноманітними розширеними інтерфейсами, для задоволення потреб налаштування.
На платі керування продуктом зарезервовано два високошвидкісні канали SPI, які можуть підтримувати кілька програм вибору плати розширення одночасно.

Промислове застосування для частотного приводу змінного струму серії AC330

Його можна використовувати для пластикових машин, повітряних компресорів, шпинделів верстатів, текстильних машин, фармацевтичних машин та інших потреб легкого промислового обладнання. Його також можна використовувати для вентиляторів, насосів, нафтових, хімічних, паперових машин та інших важких машин та обладнання.
