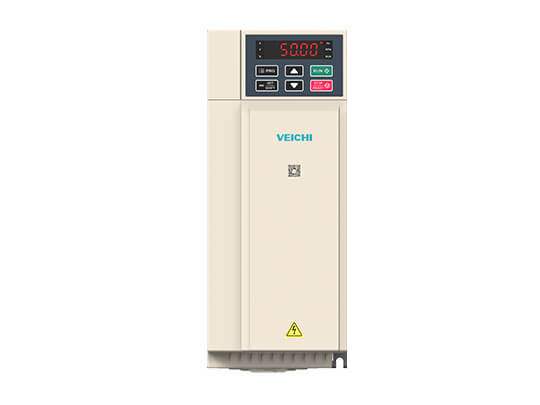

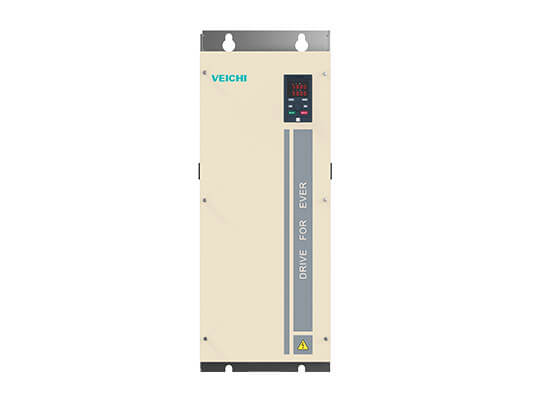

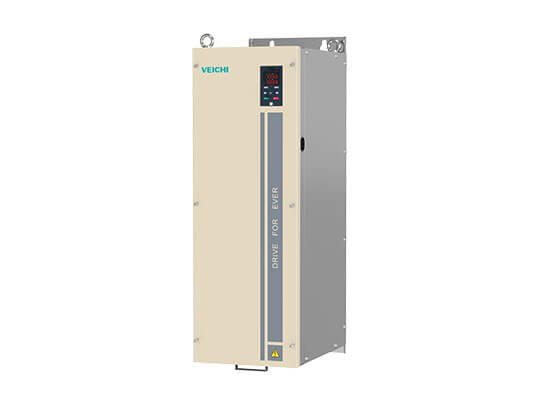

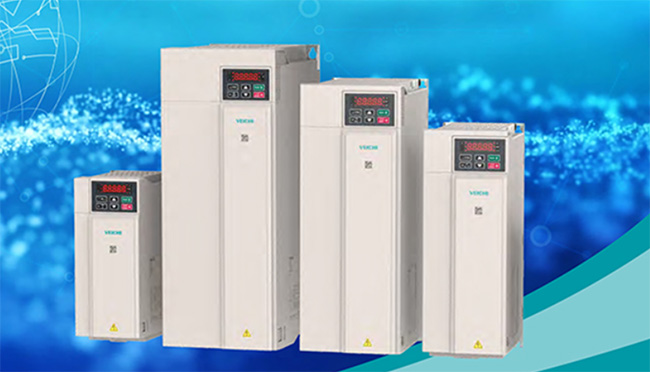

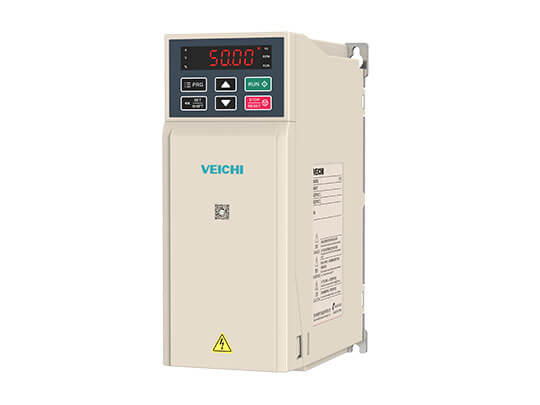

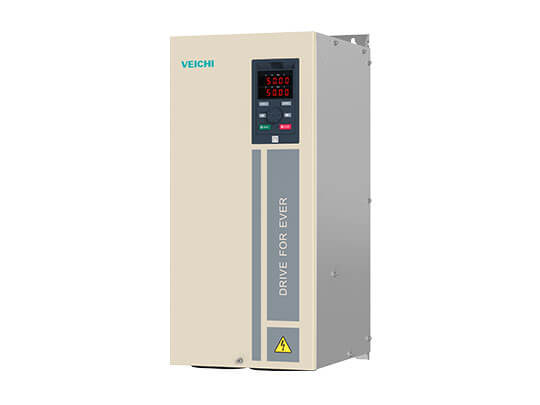

Привід змінного струму AC300-C для шпинделя верстата
- Можливість керування з відкритим і замкнутим контуром. Синхронні та асинхронні приводи.
- Високопродуктивна векторна платформа, вихідна частота векторного керування 600 Гц, з високошвидкісними вихідними характеристиками.
- Точне розв'язування збудження крутного моменту, відмінні характеристики динамічного відгуку.
- Вся серія книжкового дизайну максимально економить простір для установки.
Зверніться до служби підтримки
Електронна поштаОгляд приводу змінного струму AC300-C для шпинделя верстата
Перетворювач частоти AC300-C для шпинделя верстата з можливістю керування з відкритим і замкнутим контуром, синхронним і асинхронним приводом. Високопродуктивна векторна платформа, вихідна частота векторного керування 600 Гц, з високошвидкісними вихідними характеристиками. Точна розв'язка збудження крутного моменту, відмінні характеристики динамічного відгуку. Вся серія книжкового дизайну економить простір для встановлення. Нова конструкція повітроводу, повний спектр вентиляторів постійного струму для відведення тепла, високий рівень захисту, безпечний і надійний. Спеціальні макропараметри для шпинделя верстата, спрощують налаштування параметрів. Можливість випадкової передачі може ефективно зменшити шум двигуна. Сильна реакція на навантаження тощо.
1. Можливість керування з відкритим і замкнутим контуром. Синхронні та асинхронні драйвери.
2. Високопродуктивна векторна платформа, вихідна частота векторного керування 600 Гц, з високошвидкісними вихідними характеристиками.
3. Точне розв’язування збудження крутного моменту, відмінні характеристики динамічного відгуку .
4. Вся серія дизайну на основі книги максимально економить простір для установки.
5. Нова конструкція повітроводу, повний спектр вентиляторів постійного струму для розсіювання тепла, високий рівень захисту, безпечний і надійний.
6. Спеціальні макропараметри для шпинделя верстата, спрощують налаштування параметрів.
7. Можливість випадкової передачі може ефективно зменшити шум двигуна.
8. Сильна реакція на навантаження.
Прикладні рішення

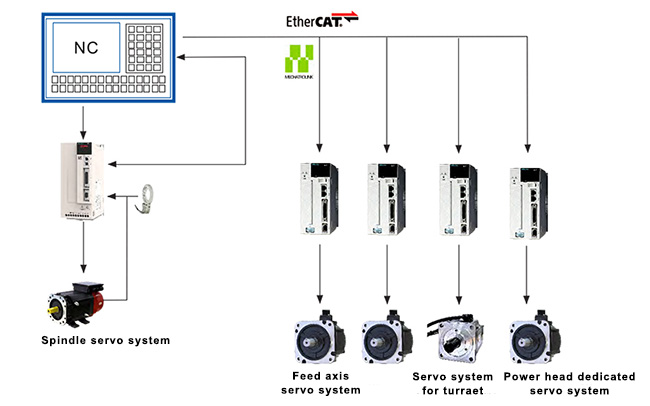

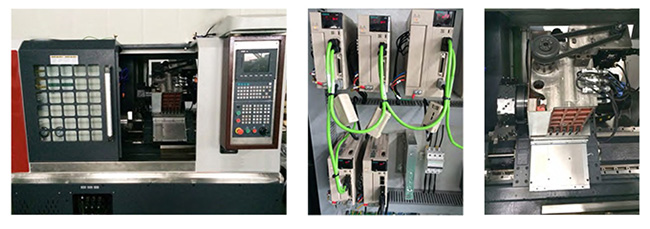

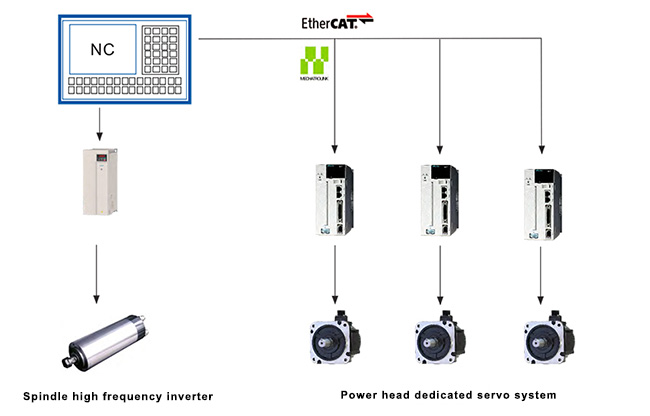

Схема токарного верстата з похилим корпусом
Переваги рішення
1. Вісь подачі та силовий сервопривід підтримують різні протоколи шини (шина MECHATROLINK-II, шина MECHATROLINK-III, шина EtherCat). Спеціальний серводвигун для силової головки має велику потужність, максимальна швидкість може досягати 6000 обертів на хвилину, а площина фрезерування більш гладка.
2. Сервопривод шпинделя оснащений подвійним PG у стандартній комплектації з кодером двигуна та кодером шпинделя для досягнення повного замкнутого циклу керування з високою точністю керування.
3. Перетворювач частоти головного вала інтегрований з асинхронним приводом, відкритий і замкнутий контур є комплексним, низька швидкість і високий крутний момент, а також чудова здатність реагувати на прискорення та уповільнення.
4. З різними системами швидкість різання стабільна, текстура заготовки хороша, а обробка висока.

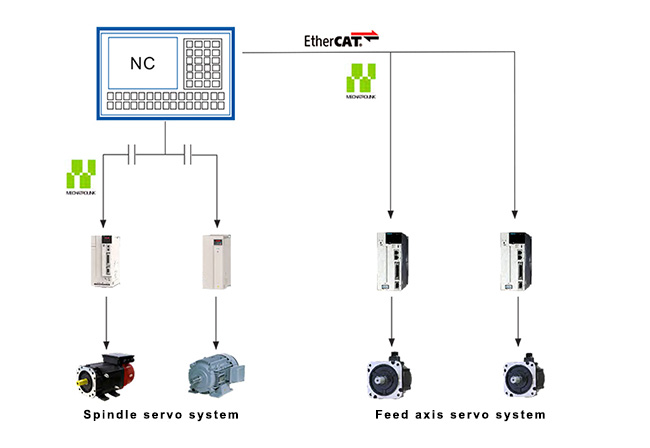

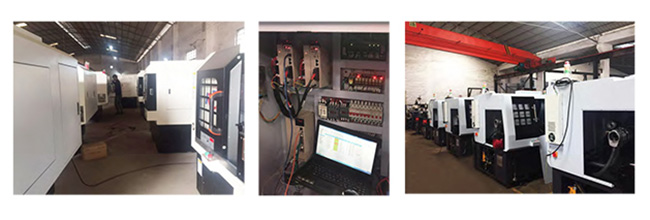

Схема складеного токарно-фрезерного верстата з CNC
Переваги рішення
1. Вісь подачі та сервопривід силової головки підтримують різноманітні протоколи шини. Спеціальний серводвигун для силової головки має велику потужність, максимальна швидкість може досягати 6000 обертів на хвилину, а площина фрезерування більш гладка.
2. Контроль за повним замкнутим контуром сервоприводу шпинделя забезпечує точну зупинку, а позиціонування індексації становить ±1 імпульс.
3. Спеціальний сервопривід для інструментального магазину та револьверної головки може перевозити до 32 інструментів із високою точністю позиціонування та повторюваністю, і інструмент можна швидко змінювати без проблем із випадковими інструментами.
4. Інструментальний магазин і турель підтримують шини M2 і M3, а також додано функцію обмеження крутного моменту.
5. З різними системами швидкість різання стабільна, текстура заготовки хороша, а обробка висока.

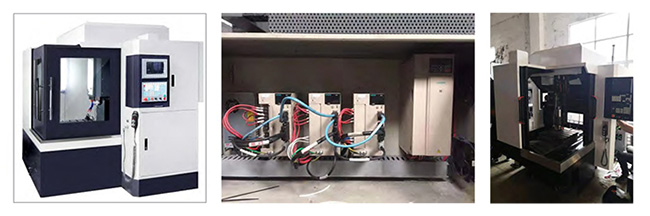

Рішення для гравірування та фрезерування
Переваги рішення
1. Стандартна конфігурація двигуна 850 Вт, 1,3 кВт подаючого валу, усі використовують водонепроникні з’єднання, плавне стикування Yaskawa.
2. Підтримка декількох шин (M2, M3, EtherCat), стандартний 23-розрядний кодер Tamagawa, більше 8 мільйонів імпульсів, розділених в одне коло.
3. Текстура обробленої заготовки більш делікатна, а обробка висока.
4. Зручніше відображати та змінювати параметри онлайн.
Інші програми
Продукція верстатобудівної промисловості VEICHI також широко використовується в гравірувальних і фрезерних верстатах, свердлильних і нарізних центрах, деревообробних гравірувальних верстатах, портальних фрезерних верстатах, штампуючому обладнанні тощо. Тісно співпрацюйте з виробниками систем, щоб надавати клієнтам високоякісні якісні рішення.
Промислове застосування приводу змінного струму AC300-C
Він використовується в галузях і обладнанні верстатів з CNC, електроніки, текстильного обладнання, друку та пакування, машин для висікання, деревообробного обладнання тощо.
Технічні характеристики
| Напруга та частота | Однофазний 220 В 50/60 Гц Трифазний 380 В 50/60 Гц; Трифазний 220 В 50/60 Гц Трифазний 660 В 50/60 Гц Трифазний 1140 В 50/60 Гц |
|---|---|
| Нестабільність дозволена | Швидкість дисбалансу напруги: <3%; Частота: ±5%; Рівень спотворення відповідає вимогам IEC61800-2 |
| Пусковий струм замикання | Менше номінального струму |
| Коефіцієнт потужності | ≥0.94 (реактор постійного струму) |
| Ефективність частоти VFD | ≥96% |
| Вихідна напруга | Вихід за номінальних умов: 3 фази, 0 до вхідної напруги, похибка менше 5% |
|---|---|
| Діапазон вихідних частот | Тип G: 0～600 Гц |
| Точність вихідної частоти | ±0.5% від максимального значення частоти |
| Перевантажувальна здатність | Тип G: 150% номінального струму протягом 1 хвилини, 180% номінального струму протягом 10 секунд, 200 % номінального струму протягом 0,5 секунд |
| Режим керування двигуном | Без керування PG V/F, без векторного керування PG, з керуванням PG V/F, з векторне керування PG |
|---|---|
| Модуляція | Оптимізована PWM модуляція просторового вектора |
| Несуча частота | 0,7～16,0 кГц |
| Діапазон керування швидкістю | Без векторного керування PG, номінальне навантаження 1:100; З векторним керуванням PG, номінальне навантаження 1:1000 |
| Точність швидкості в стабільному стані | Без векторного керування PG: ≤2% номінальної синхронної швидкості; з векторним керуванням PG: ≤0,05% номінальної синхронної швидкості |
| Пусковий крутний момент | Без векторного керування PG: 150% номінального крутного моменту при 0,5 Гц; З векторним керуванням PG: 200% номінального крутного моменту при 0 Гц |
| Реакція на крутний момент | Без векторного керування PG: <20 мс; З векторним керуванням PG: <10 мс |
| Точність частоти | Цифрове налаштування: максимальна частота×±0,01 %; Аналогове налаштування: максимальна частота×±0,2 % |
| Частотна роздільна здатність | Цифрове налаштування: 0,01 Гц; Аналогове налаштування: максимальна частота × 0,05 % |
| Можливість гальмування постійним струмом | Початкова частота: 0,00～50,00 Гц; Час гальмування: 0,0 ~ 60,0 с; Гальмівний струм: 0,0～150,0 % номінального струму |
|---|---|
| Підвищення крутного моменту | Автоматичне збільшення крутного моменту 0,0 %～100,0 %; Збільшення крутного моменту вручну на 0,0 %～30,0 % |
| Крива V/F | Чотири способи: лінійна характеристика крутного моменту, крива V/F із самоналаштуванням, крива зниженої характеристики крутного моменту (потужність 1,1～2,0), квадратна крива V/F |
| Крива прискорення та уповільнення | Два способи: лінійне прискорення та уповільнення, прискорення та уповільнення за S-кривою Чотири набори час розгону та гальмування, одиниця часу 0,01 с, найбільша 650,00 с |
| Номінальна вихідна напруга | За допомогою функції компенсації напруги джерела живлення номінальна напруга двигуна становить 100%, що може бути встановлено в діапазоні від 50 до 100% (вихід не може перевищувати вхідну напругу). |
| Автоматичне регулювання напруги | Коли напруга мережі коливається, вона може автоматично підтримувати постійну вихідну напругу |
| Автоматичний режим енергозбереження | У режимі керування V/F вихідна напруга автоматично оптимізується відповідно до навантаження для реалізації енергії -операція збереження |
| Автоматичне обмеження струму | Автоматичне обмеження струму під час роботи, щоб запобігти частим спрацьовуванням через перевантаження за струмом |
| Обробка миттєвого вимкнення живлення | У разі миттєвого збою живлення за допомогою контролю напруги шини забезпечується безперебійна робота |
| Стандартна функція | PID-контроль, відстеження швидкості та перезапуск після вимкнення живлення, частота пропуску, контроль верхньої та нижньої межі частоти , програмна робота, багатошвидкісний, RS485, аналоговий вихід, частотний імпульсний вихід. |
| Канал налаштування частоти | Цифрове налаштування клавіатури, потенціометр клавіатури, аналоговий роз’єм напруги VS, аналоговий роз’єм напруги/струму AI, аналоговий поточний термінал AS, наданий зв’язок і вибір багатоканального терміналу, комбінація основного та додаткового каналів, плата розширення, можна перемикати різними способами. |
| Канал введення відгуків | Клема напруги VS, клема напруги/струму AI, клема струму AS, наданий зв’язок, імпульсний вхід PUL |
| Канал команд запуску | Надано панель керування, надано зовнішній термінал, надано зв’язок, надано плату розширення |
| Вхідний командний сигнал | Початок, зупинка, обертання вперед і назад, біг підтюпцем, багатошвидкісний режим, вільна зупинка, скидання, вибір часу прискорення та уповільнення, вибір каналу налаштування частоти, сигналізація зовнішньої несправності. |
| Зовнішній вихідний сигнал | 2 релейні виходи, 1 колекторний вихід, 1 AO вихід можна вибрати як 0～10 В або 4～20 мА вихід, 1 AO вихід можна вибрати як 0～10 В або 4～20 мА або частотний імпульсний вихід |
| Захисна функція | Перевищення напруги, низька напруга, обмеження струму, перевищення струму, перевантаження, електронне теплове реле, перегрів, зупинка перенапруги, захист даних, захист від польотів, захист від втрати фази на вході та виході. |
|---|
| Світлодіодний дисплей | Однорядковий 5-розрядний цифровий дисплей, можна відстежувати величину стану одного інвертора Дворядковий 5-бітний цифровий дисплей, можна відстежувати дві величини стану інвертора |
|---|---|
| Копія параметрів | Інформацію про функціональний код інвертора можна завантажувати для швидкого копіювання параметрів |
| Моніторинг стану | Вихідна частота, задана частота, вихідний струм, вхідна напруга, вихідна напруга, швидкість двигуна, зворотний зв’язок ПІД , заданий PID, температура модуля та інші параметри моніторингу групи параметрів |
| Сигналізація про помилку | Перевищення напруги, знижена напруга, перевищення струму, коротке замикання, втрата фази, перевантаження, перегрів, зупинка перенапруги, струм ліміт, пошкоджений захист даних, поточний стан роботи з помилкою, історичні помилки. |
| Місце встановлення | Висота має бути менше 1000 метрів, а номінальна потужність зменшується для використання, коли висота понад 1000 метрів, а амортизація становить 1% на кожні 100 метрів. Немає конденсату, обледеніння, дощу, снігу, серпанку тощо, сонячне випромінювання нижче 700 Вт/м2, тиск повітря становить 70~106 кПа. |
|---|---|
| Температура та вологість | -10 ～ +50°C, можна використовувати зниження номіналу вище 40°C, максимум температура становить 60°C (робота без навантаження), 5%~95% RH (без конденсації) |
| Вібрація | 9～200 Гц, 5,9 м/с2(0,6 г) |
| Температура зберігання | -30～+60℃ |
| Режим інсталяції | Настінний тип, тип шафи |
| Ступінь захисту | IP20 |
| Метод охолодження | Примусове повітряне охолодження |
