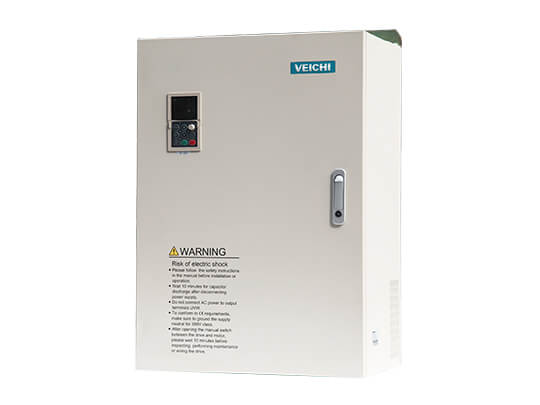

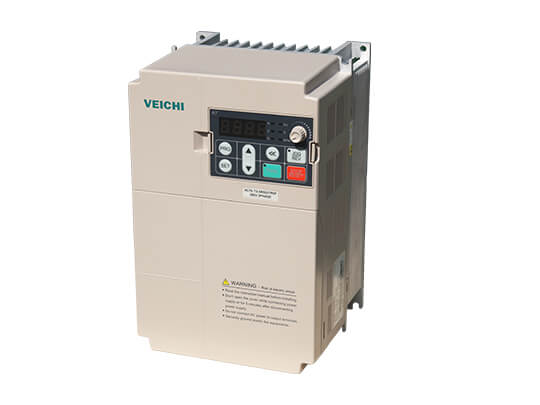

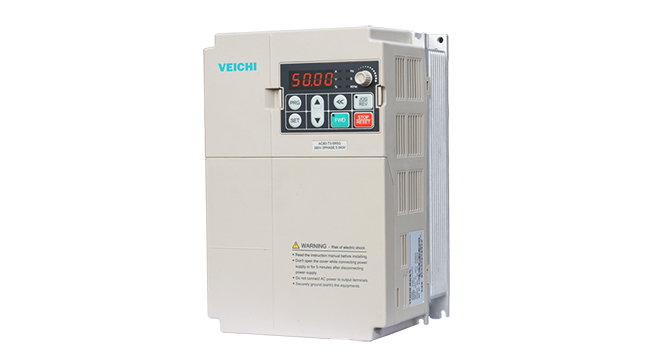

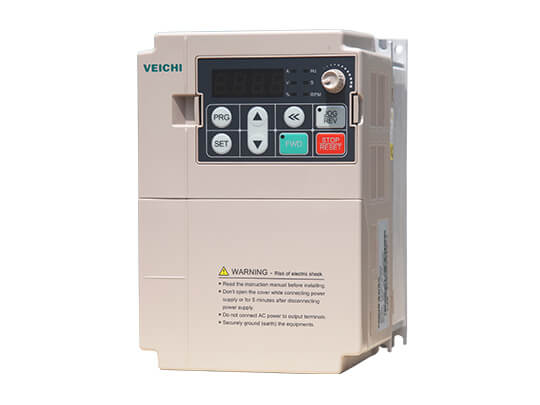

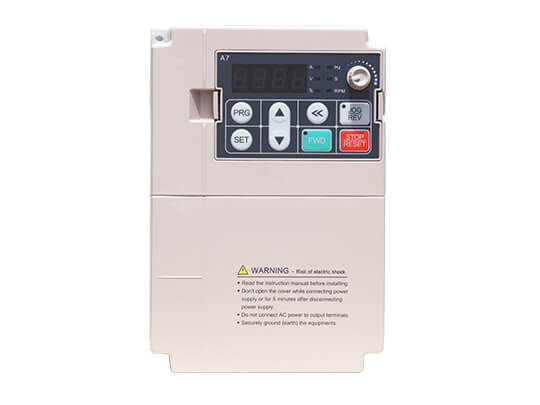

Спеціальний інвертор AC200T для контролю напруги

Огляд спеціального інвертора AC200T для контролю напруги

Спеціальний частотний перетворювач AC200-T для контролю напруги підтримує постійну напругу за рахунок регулювання вихідного крутного моменту і автоматичного розрахунку діаметра рулону. Немає необхідності в установці датчика напруги, немає необхідності в зовнішньому зворотному сигналі поточного положення або струмової напруги. У більшості застосувань навіть не потрібно встановлювати енкодер зворотного зв'язку швидкості, щоб точно забезпечити постійний натяг і забезпечити рівномірність товщини або товщини оброблюваного матеріалу.

1. Використовуючи алгоритм розпізнавання крутного моменту, вихідний крутний момент має високу точність і малу пульсацію крутного моменту.
2. Використовуйте інтелектуальне розпізнавання діаметра рулону з високою точністю розпізнавання та сильною здатністю проти порушень.
3. Він має сильну адаптивність до діаметра перемотування та розмотування котушки, плавний запуск і стабільний натяг на високих і низьких швидкостях.
4. Вбудований професійний модуль компенсації тертя принципово забезпечує узгодження характеристик контролю натягу передньої та задньої частин під час обробки матеріалу.

Багатий функціонал і відмінна продуктивність

1. Компенсація тертя, спеціальний інвертор для напруги має динамічну та статичну компенсацію тертя для механічної системи, що може оптимізувати ефект керування напругою та покращити стабільність і швидкість реакції системи натягу.
2. Напруга з нульовою швидкістю, спеціальний перетворювач частоти для напруги може забезпечити значення напруги, яке можна автоматично визначити та встановити для стану нульової швидкості на місці, щоб гарантувати, що робота на місці та нульова швидкість вимагають різна напруга.
3. Інші функції, вихід сигналу зупинки та гальма, виявлення розриву матеріалу, обмеження частоти перемотування/розмотування тощо.

Спеціальна функція натягу

1. Коефіцієнт конічності, інвертори з урахуванням напруги призначені для випадків, коли напруга зменшується зі збільшенням діаметра котушки. Коефіцієнт конусності можна встановити для реалізації плоскості обмотки для досягнення кращих ефектів формування.
2. Автоматична зміна рулону, інвертор, що спеціалізується на напрузі, має безліч функцій автоматичної зміни рулону, які можуть реалізувати автоматичну зміну рулону без зупинки на високій швидкості, що значно підвищує ефективність виробництва.

Методи розрахунку кратного діаметра рулону

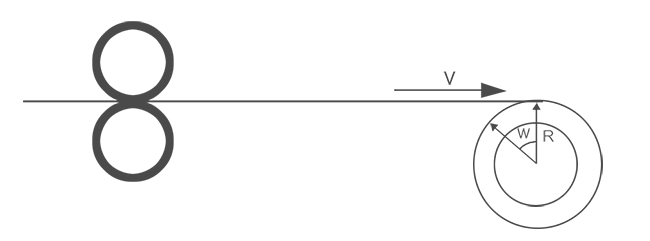

V у верхній голівці представляє лінійну швидкість тяги, W - кутову швидкість намотувальної котушки, R - радіус намотування, а D - діаметр намотування.

Метод лінійних швидкостей

Спеціальний перетворювач частоти контролю натягу AC200T може отримати точний діаметр намотування завдяки лінійній швидкості попереднього етапу, власній кутовій швидкості та механічному співвідношенню швидкості.

Метод інтегралу товщини

Відповідно до товщини матеріалу накопичується кількість обертів монтажної котушки для отримання діаметра котушки матеріалу. Спеціальний перетворювач частоти контролю напруги AC200T накопичує кількість обертів котушки через енкодер, для отримання діаметра обмотки, без додавання зовнішніх безконтактних перемикачів і декількох витків пристроїв.

Швидкість, крутний момент, швидка

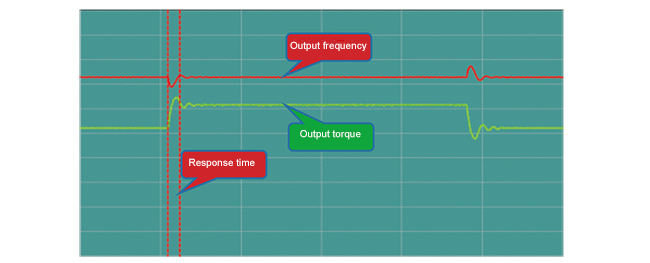

Жорсткість швидкості: Раптове 100% навантаження та раптове розвантаження на частоті 40 Гц, час відновлення становить 10 мс.

Рішення для промислових електротехнічних систем

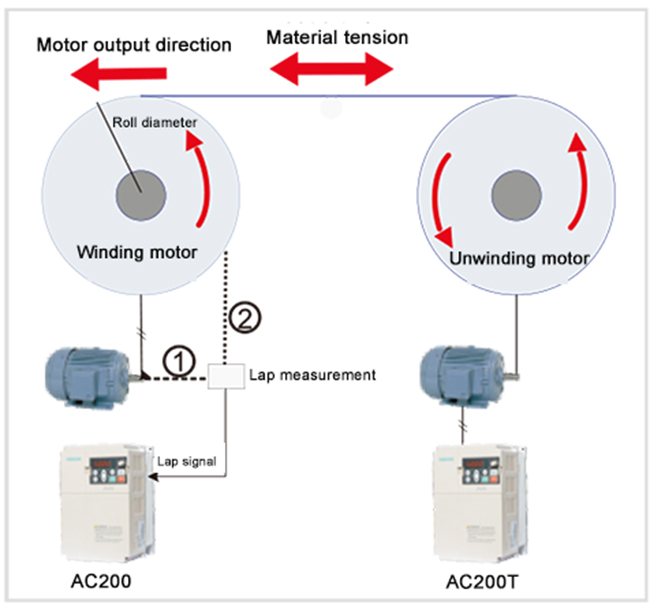

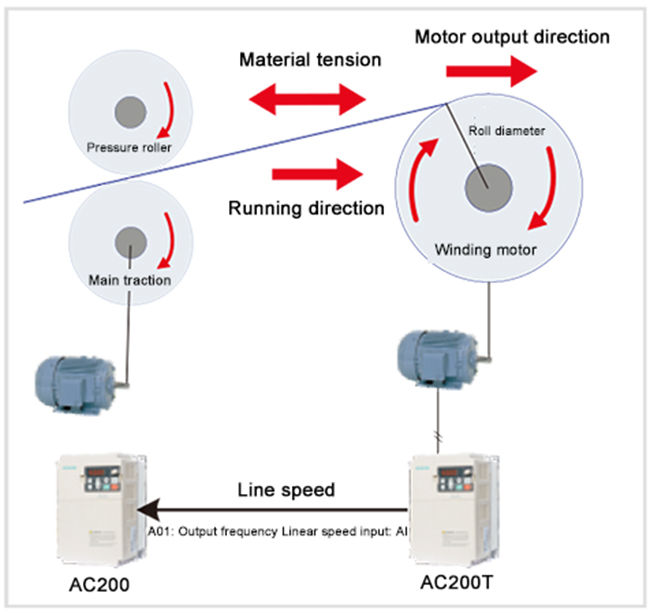

Застосування методу лінійної швидкості: переднє обладнання забезпечує тягу матеріалу для визначення лінійної швидкості матеріалу, а натяг матеріалу визначається обмоткою AC200T. Діаметр котушки можна розрахувати за заданою лінійною швидкістю тяги.

Застосування методу товщини: Передня кінцева машина не забезпечує тягового механізму для визначення швидкості лінії, швидкість лінії матеріалу безпосередньо визначається переднім двигуном, а натяг матеріалу визначається обмоткою AC200T. Діаметр обмотки цієї схеми можна розрахувати за імпульсом підрахунку кіл, що подається енкодером, або додати зовнішній пристрій для підрахунку кіл.

Промислове застосування спеціального інвертора AC200T для контролю напруги

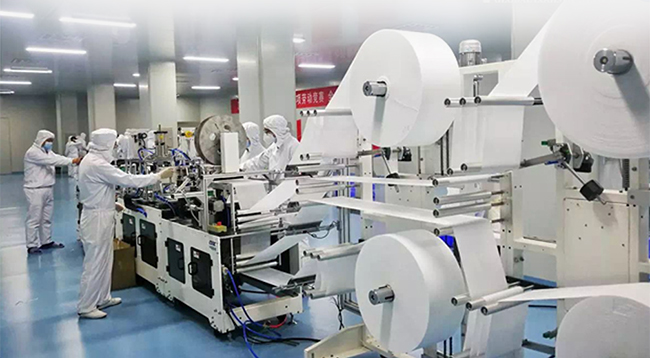

Застосування: Промислове виробництво вимагає стрічки або дроту для підтримки постійного натягу.
